Металлорукав Р3-Н 22 ГОФРОМАТИК
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
 Артикул |
zeta44806 |
| Тип изделия |
Р3-Н |
| Условный проход |
22 |

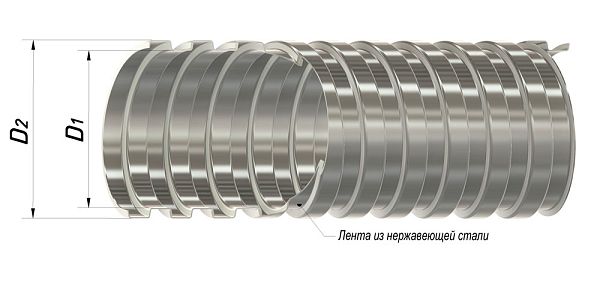

| Внутренний диаметр d1 |
20,7 |
| Внешний диаметр D2, мм |
23,9 |
| Длина бухты, м |
50 |
 Климатическое исполнение |
УТ 1, УТ 5 |
 Степень защиты |
IP40 по ГОСТ 1425-2015 |
 Температура транспортировки, монтажа и эксплуатации |
от -45 до +250 °С |
 Прочность при сжатии по ГОСТ Р МЭК 61386.1-2014 |
Не менее 750 H |
 Прочность при растяжении по ГОСТ Р МЭК 61386.1-2014 |
Не менее 250 Н |
 Код классификации по ГОСТ Р МЭК 61386.1-2014 |
3356414043 |
 Изготавливается по |
ТУ 27.33.13.130-030-99856433-2018 |
| Сертификат |
04ИДЮ101.RU.C03234 |
| Мин. радиус изгиба, мм |
66 |
| Бренд |
ГОФРОМАТИК |

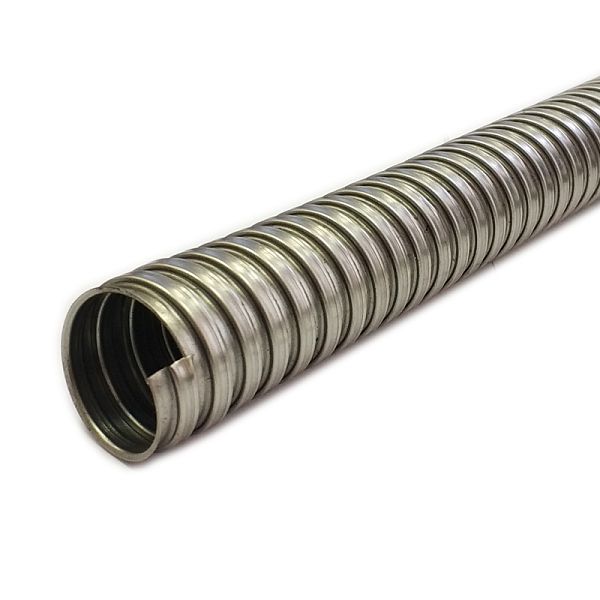

Металлорукав типа Р3-Н – это негерметичный металлорукав, изготовленный из металлической нержавеющей ленты без какого-либо уплотнения, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.

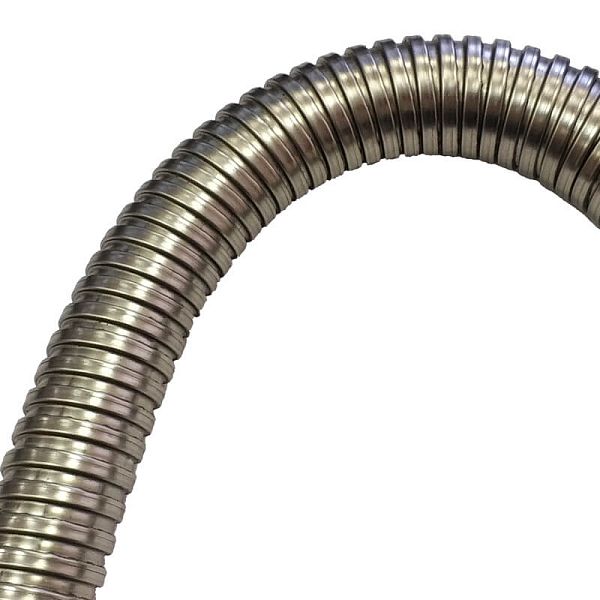

Металлорукав Р3-Н является гибкой трубой повышенной гибкости и относится к металлической гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты.
При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
