Муфты вводные МТ IP40 - линейка МОРОЗКА
Муфты вводные МТ IP40 - линейка МОРОЗКА
| Вид изделия | Муфта вводная |
| Материал | Оцинкованная сталь |
| Климатическое исполнение | УХЛ 2 |
| Температура эксплуатации | -60 °С ~ 150 °С |
| Стeпень IP | IP40 |
| Код классификации по ГОСТ Р МЭК 61386.1-2014 | 045511402211 |
| Изготавливается по | ТУ 24.20.00-069-99856433-2024 |
| Бренд | ГОФРОМАТИК |
Назначение
Муфта вводная МТ IP40 ГОФРОМАТИК является трубной арматурой для присоединения стальной трубы к корпусу. Муфты ГОФРОМАТИК обладают рядом преимуществ, линейка для внутренней разводки со степенью защиты IP40. Фитинги можно использовать многократно, фиксация трубы осуществляется за счет простого, но надежного крепления фиксирующего винта. Оцинкованный корпус фитинга позволяет увеличить срок службы. Обеспечивает надёжный электрический контакт между металлическим корпусом и металлической трубой.
Применение:
Муфта вводная МТ IP40 предназначен для соединения жесткой металлической трубы с корпусом при монтаже кабельной линии.
Преимущества:
- Надёжное соединение
- Наличие заземляющей гайки
- Метрическая резьба
- Широкий температурный диапазон
- Обеспечивает электрический контакт

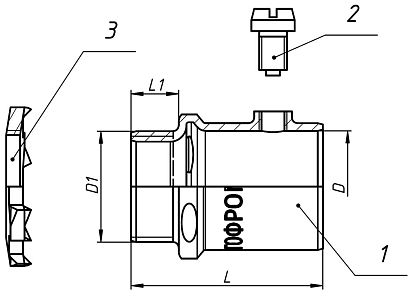

Состав комплекта:
- 1. Корпус.
- 2. Винт.
- 3. Заземляющая гайка.
Расшифровка обозначения элемента:
BIM и 3D модели
Документы
Описание
Муфта вводная МТ IP40 ГОФРОМАТИК является трубной арматурой для присоединения стальной трубы к корпусу. Муфты ГОФРОМАТИК обладают рядом преимуществ, линейка для внутренней разводки со степенью защиты IP40. Фитинги можно использовать многократно, фиксация трубы осуществляется за счет простого, но надежного крепления фиксирующего винта. Оцинкованный корпус фитинга позволяет увеличить срок службы. Обеспечивает надёжный электрический контакт между металлическим корпусом и металлической трубой.
Применение:
Муфта вводная МТ IP40 предназначен для соединения жесткой металлической трубы с корпусом при монтаже кабельной линии.
Преимущества:
- Надёжное соединение
- Наличие заземляющей гайки
- Метрическая резьба
- Широкий температурный диапазон
- Обеспечивает электрический контакт
Состав комплекта:
- 1. Корпус.
- 2. Винт.
- 3. Заземляющая гайка.
Расшифровка обозначения элемента:
|
Артикул |
Тип изделия |
Резьба D1 |
Размеры, мм |
Масса, гр. |
Упаковка |
Узнать цену |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
D |
D2 |
S |
H |
L |
L1 |
||||||
|
Артикул
|
Тип изделия
|
М16х1,5 Резьба D1
|
16 Размер D
|
24 Размер D2
|
22 Размер S
|
32 Размер H
|
31,6 Размер L
|
8,6 Размер L1
|
28 Масса, гр.
|
1381 гр. 60.75 см³ 50шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М20х1,5 Резьба D1
|
20 Размер D
|
29 Размер D2
|
26 Размер S
|
37 Размер H
|
34,6 Размер L
|
8,6 Размер L1
|
37 Масса, гр.
|
1890 гр. 87.75 см³ 50шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М25х1,5 Резьба D1
|
25 Размер D
|
35 Размер D2
|
32 Размер S
|
43 Размер H
|
37,2 Размер L
|
8,6 Размер L1
|
50 Масса, гр.
|
1280 гр. 38.03 см³ 25шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М32х1,5 Резьба D1
|
32 Размер D
|
44 Размер D2
|
39 Размер S
|
50 Размер H
|
44,5 Размер L
|
10,8 Размер L1
|
86 Масса, гр.
|
1850 гр. 39.78 см³ 20шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М40х1,5 Резьба D1
|
40 Размер D
|
53 Размер D2
|
48 Размер S
|
60 Размер H
|
54,8 Размер L
|
14,2 Размер L1
|
145 Масса, гр.
|
3623 гр. 155.03 см³ 25шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М50х1,5 Резьба D1
|
50 Размер D
|
61 Размер D2
|
60 Размер S
|
68 Размер H
|
54,8 Размер L
|
14,2 Размер L1
|
178 Масса, гр.
|
160 гр. 0.23 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М63х1,5 Резьба D1
|
63 Размер D
|
74 Размер D2
|
70 Размер S
|
81 Размер H
|
57,8 Размер L
|
15,3 Размер L1
|
224 Масса, гр.
|
225 гр. 0.35 см³ 1шт Упаковка
|
?
Цена
|
- Резьба D1
- М16х1,5
- Размер D
- 16
- Размер D2
- 24
- Размер S
- 22
- Размер H
- 32
- Размер L
- 31,6
- Размер L1
- 8,6
- Масса, гр.
- 28
- Упаковка
-
1381 гр.
60.75 см³
50шт
- Резьба D1
- М20х1,5
- Размер D
- 20
- Размер D2
- 29
- Размер S
- 26
- Размер H
- 37
- Размер L
- 34,6
- Размер L1
- 8,6
- Масса, гр.
- 37
- Упаковка
-
1890 гр.
87.75 см³
50шт
- Резьба D1
- М25х1,5
- Размер D
- 25
- Размер D2
- 35
- Размер S
- 32
- Размер H
- 43
- Размер L
- 37,2
- Размер L1
- 8,6
- Масса, гр.
- 50
- Упаковка
-
1280 гр.
38.03 см³
25шт
- Резьба D1
- М32х1,5
- Размер D
- 32
- Размер D2
- 44
- Размер S
- 39
- Размер H
- 50
- Размер L
- 44,5
- Размер L1
- 10,8
- Масса, гр.
- 86
- Упаковка
-
1850 гр.
39.78 см³
20шт
- Резьба D1
- М40х1,5
- Размер D
- 40
- Размер D2
- 53
- Размер S
- 48
- Размер H
- 60
- Размер L
- 54,8
- Размер L1
- 14,2
- Масса, гр.
- 145
- Упаковка
-
3623 гр.
155.03 см³
25шт
- Резьба D1
- М50х1,5
- Размер D
- 50
- Размер D2
- 61
- Размер S
- 60
- Размер H
- 68
- Размер L
- 54,8
- Размер L1
- 14,2
- Масса, гр.
- 178
- Упаковка
-
160 гр.
0.23 см³
1шт
- Резьба D1
- М63х1,5
- Размер D
- 63
- Размер D2
- 74
- Размер S
- 70
- Размер H
- 81
- Размер L
- 57,8
- Размер L1
- 15,3
- Масса, гр.
- 224
- Упаковка
-
225 гр.
0.35 см³
1шт
