Кабельные вводы ВК-НС-МР
Технические характеристики
 Вид изделия |
Кабельный ввод |
 Температура эксплуатации |
от -60 °С до +180 °С |
 Материал уплотнителя |
Силикон |
 Степeнь IP |
IP66/IP67/IP68 |
 Климатическое исполнение |
B 1, 5 |
 Изготавливается по |
ТУ 27.33.13.130-055-99856433-2023 |
 Материал |
Нержавеющая сталь |
 Бренд |
ГОФРОМАТИК |
| Артикул | Тип изделия | Условный проход металлорукава | Длина резьбы Lt / общая длина L*, мм | Тип и размер резьбы D | Диапазон диаметров кабеля Dc, мм | Максимальный диаметр металлорукава Dhex, мм | Посадочный диаметр металлорукава Dhin, мм | Размер под ключ, мм | Упаковка | Узнать цену | |||
| S1 | S2 | S3 | S4 | ||||||||||
| zeta30050
Артикул
|
ВК-НС-М12-8-МР10
Тип изделия
|
10
Условный проход металлорукава
|
12/48,7
Длина резьбы Lt / общая длина L*, мм
|
М12х1,5
Тип и размер резьбы D
|
4-8
Диапазон диаметров кабеля Dc, мм
|
16
Максимальный диаметр металлорукава Dhex, мм
|
9,4
Посадочный диаметр металлорукава Dhin, мм
|
14
Размер под ключ S1, мм
|
17
Размер под ключ S2, мм
|
22
Размер под ключ S3, мм
|
24
Размер под ключ S4, мм
|
41 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30051
Артикул
|
ВК-НС-М12-8-МР12
Тип изделия
|
12
Условный проход металлорукава
|
12/49,5
Длина резьбы Lt / общая длина L*, мм
|
М12х1,5
Тип и размер резьбы D
|
4-8
Диапазон диаметров кабеля Dc, мм
|
18
Максимальный диаметр металлорукава Dhex, мм
|
10,8
Посадочный диаметр металлорукава Dhin, мм
|
14
Размер под ключ S1, мм
|
17
Размер под ключ S2, мм
|
24
Размер под ключ S3, мм
|
27
Размер под ключ S4, мм
|
52 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30052
Артикул
|
ВК-НС-М16-8-МР10
Тип изделия
|
10
Условный проход металлорукава
|
12/48,9
Длина резьбы Lt / общая длина L*, мм
|
М16х1,5
Тип и размер резьбы D
|
4-8
Диапазон диаметров кабеля Dc, мм
|
16
Максимальный диаметр металлорукава Dhex, мм
|
9,4
Посадочный диаметр металлорукава Dhin, мм
|
18
Размер под ключ S1, мм
|
18
Размер под ключ S2, мм
|
22
Размер под ключ S3, мм
|
24
Размер под ключ S4, мм
|
40 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30053
Артикул
|
ВК-НС-М16-8-МР12
Тип изделия
|
12
Условный проход металлорукава
|
12/50
Длина резьбы Lt / общая длина L*, мм
|
М16х1,5
Тип и размер резьбы D
|
4-8
Диапазон диаметров кабеля Dc, мм
|
18
Максимальный диаметр металлорукава Dhex, мм
|
10,8
Посадочный диаметр металлорукава Dhin, мм
|
18
Размер под ключ S1, мм
|
18
Размер под ключ S2, мм
|
24
Размер под ключ S3, мм
|
27
Размер под ключ S4, мм
|
55 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30054
Артикул
|
ВК-НС-М16-12-МР15
Тип изделия
|
15
Условный проход металлорукава
|
12/54,6
Длина резьбы Lt / общая длина L*, мм
|
М16х1,5
Тип и размер резьбы D
|
6-12
Диапазон диаметров кабеля Dc, мм
|
21
Максимальный диаметр металлорукава Dhex, мм
|
14,2
Посадочный диаметр металлорукава Dhin, мм
|
18
Размер под ключ S1, мм
|
20
Размер под ключ S2, мм
|
27
Размер под ключ S3, мм
|
30
Размер под ключ S4, мм
|
65 гр. 0.06 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30055
Артикул
|
ВК-НС-М20-12-МР15
Тип изделия
|
15
Условный проход металлорукава
|
12/54,8
Длина резьбы Lt / общая длина L*, мм
|
М20х1,5
Тип и размер резьбы D
|
6-12
Диапазон диаметров кабеля Dc, мм
|
21
Максимальный диаметр металлорукава Dhex, мм
|
14,2
Посадочный диаметр металлорукава Dhin, мм
|
22
Размер под ключ S1, мм
|
22
Размер под ключ S2, мм
|
27
Размер под ключ S3, мм
|
30
Размер под ключ S4, мм
|
65 гр. 0.06 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30056
Артикул
|
ВК-НС-М20-16-МР20
Тип изделия
|
20
Условный проход металлорукава
|
12/57,2
Длина резьбы Lt / общая длина L*, мм
|
М20х1,5
Тип и размер резьбы D
|
8-16
Диапазон диаметров кабеля Dc, мм
|
26,5
Максимальный диаметр металлорукава Dhex, мм
|
18,7
Посадочный диаметр металлорукава Dhin, мм
|
22
Размер под ключ S1, мм
|
25
Размер под ключ S2, мм
|
35
Размер под ключ S3, мм
|
36
Размер под ключ S4, мм
|
92 гр. 0.08 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30057
Артикул
|
ВК-НС-М25-12-МР15
Тип изделия
|
15
Условный проход металлорукава
|
12/55,7
Длина резьбы Lt / общая длина L*, мм
|
М25х1,5
Тип и размер резьбы D
|
6-12
Диапазон диаметров кабеля Dc, мм
|
21
Максимальный диаметр металлорукава Dhex, мм
|
14,2
Посадочный диаметр металлорукава Dhin, мм
|
27
Размер под ключ S1, мм
|
27
Размер под ключ S2, мм
|
27
Размер под ключ S3, мм
|
30
Размер под ключ S4, мм
|
68 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30058
Артикул
|
ВК-НС-М25-16-МР20
Тип изделия
|
20
Условный проход металлорукава
|
12/57,6
Длина резьбы Lt / общая длина L*, мм
|
М25х1,5
Тип и размер резьбы D
|
8-16
Диапазон диаметров кабеля Dc, мм
|
26,5
Максимальный диаметр металлорукава Dhex, мм
|
18,7
Посадочный диаметр металлорукава Dhin, мм
|
27
Размер под ключ S1, мм
|
27
Размер под ключ S2, мм
|
35
Размер под ключ S3, мм
|
36
Размер под ключ S4, мм
|
100 гр. 0.09 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30059
Артикул
|
ВК-НС-М25-18-МР20
Тип изделия
|
20
Условный проход металлорукава
|
12/57,7
Длина резьбы Lt / общая длина L*, мм
|
М25х1,5
Тип и размер резьбы D
|
13-18
Диапазон диаметров кабеля Dc, мм
|
26,5
Максимальный диаметр металлорукава Dhex, мм
|
18,7
Посадочный диаметр металлорукава Dhin, мм
|
27
Размер под ключ S1, мм
|
27
Размер под ключ S2, мм
|
35
Размер под ключ S3, мм
|
36
Размер под ключ S4, мм
|
99 гр. 0.14 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30060
Артикул
|
ВК-НС-М25-18-МР25
Тип изделия
|
25
Условный проход металлорукава
|
12/58,4
Длина резьбы Lt / общая длина L*, мм
|
М25х1,5
Тип и размер резьбы D
|
13-18
Диапазон диаметров кабеля Dc, мм
|
33,5
Максимальный диаметр металлорукава Dhex, мм
|
24,1
Посадочный диаметр металлорукава Dhin, мм
|
27
Размер под ключ S1, мм
|
27
Размер под ключ S2, мм
|
40
Размер под ключ S3, мм
|
43
Размер под ключ S4, мм
|
111 гр. 0.13 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30061
Артикул
|
ВК-НС-М32-16-МР20
Тип изделия
|
20
Условный проход металлорукава
|
12/59,8
Длина резьбы Lt / общая длина L*, мм
|
М32х1,5
Тип и размер резьбы D
|
13-18
Диапазон диаметров кабеля Dc, мм
|
33,5
Максимальный диаметр металлорукава Dhex, мм
|
24,1
Посадочный диаметр металлорукава Dhin, мм
|
35
Размер под ключ S1, мм
|
35
Размер под ключ S2, мм
|
40
Размер под ключ S3, мм
|
43
Размер под ключ S4, мм
|
123 гр. 0.08 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30062
Артикул
|
ВК-НС-М32-18-МР25
Тип изделия
|
25
Условный проход металлорукава
|
12/61,5
Длина резьбы Lt / общая длина L*, мм
|
М32х1,5
Тип и размер резьбы D
|
13-18
Диапазон диаметров кабеля Dc, мм
|
33,5
Максимальный диаметр металлорукава Dhex, мм
|
24,1
Посадочный диаметр металлорукава Dhin, мм
|
35
Размер под ключ S1, мм
|
40
Размер под ключ S2, мм
|
40
Размер под ключ S3, мм
|
43
Размер под ключ S4, мм
|
143 гр. 0.14 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30063
Артикул
|
ВК-НС-М32-25-МР25
Тип изделия
|
25
Условный проход металлорукава
|
12/65,6
Длина резьбы Lt / общая длина L*, мм
|
М32х1,5
Тип и размер резьбы D
|
16-25
Диапазон диаметров кабеля Dc, мм
|
41
Максимальный диаметр металлорукава Dhex, мм
|
29,8
Посадочный диаметр металлорукава Dhin, мм
|
35
Размер под ключ S1, мм
|
40
Размер под ключ S2, мм
|
50
Размер под ключ S3, мм
|
52
Размер под ключ S4, мм
|
162 гр. 0.15 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30064
Артикул
|
ВК-НС-М32-25-МР32
Тип изделия
|
32
Условный проход металлорукава
|
12/67,9
Длина резьбы Lt / общая длина L*, мм
|
М32х1,5
Тип и размер резьбы D
|
16-25
Диапазон диаметров кабеля Dc, мм
|
41
Максимальный диаметр металлорукава Dhex, мм
|
29,8
Посадочный диаметр металлорукава Dhin, мм
|
35
Размер под ключ S1, мм
|
45
Размер под ключ S2, мм
|
50
Размер под ключ S3, мм
|
52
Размер под ключ S4, мм
|
213 гр. 0.23 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30065
Артикул
|
ВК-НС-М40-25-МР32
Тип изделия
|
32
Условный проход металлорукава
|
12/69,4
Длина резьбы Lt / общая длина L*, мм
|
М40х1,5
Тип и размер резьбы D
|
16-25
Диапазон диаметров кабеля Dc, мм
|
41
Максимальный диаметр металлорукава Dhex, мм
|
29,8
Посадочный диаметр металлорукава Dhin, мм
|
45
Размер под ключ S1, мм
|
45
Размер под ключ S2, мм
|
50
Размер под ключ S3, мм
|
52
Размер под ключ S4, мм
|
227 гр. 0.19 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30066
Артикул
|
ВК-НС-М40-30-МР38
Тип изделия
|
38
Условный проход металлорукава
|
12/74
Длина резьбы Lt / общая длина L*, мм
|
М40х1,5
Тип и размер резьбы D
|
22-30
Диапазон диаметров кабеля Dc, мм
|
46,8
Максимальный диаметр металлорукава Dhex, мм
|
35,8
Посадочный диаметр металлорукава Dhin, мм
|
45
Размер под ключ S1, мм
|
45
Размер под ключ S2, мм
|
55
Размер под ключ S3, мм
|
58,3
Размер под ключ S4, мм
|
260 гр. 0.34 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30067
Артикул
|
ВК-НС-М50-38-МР50
Тип изделия
|
50
Условный проход металлорукава
|
15/85,1
Длина резьбы Lt / общая длина L*, мм
|
М50х1,5
Тип и размер резьбы D
|
30-38
Диапазон диаметров кабеля Dc, мм
|
59
Максимальный диаметр металлорукава Dhex, мм
|
47,4
Посадочный диаметр металлорукава Dhin, мм
|
55
Размер под ключ S1, мм
|
55
Размер под ключ S2, мм
|
68
Размер под ключ S3, мм
|
72,5
Размер под ключ S4, мм
|
407 гр. 0.46 см³ 1шт
Упаковка
|
Узнать цену
|
Описание товара
Кабельные вводы ВК-НС-МР предназначены для ввода/вывода круглого небронированного кабеля, проложенного в металлорукаве в корпус оборудования, обеспечивая защиту от проникновения влаги и пыли в месте ввода кабеля.

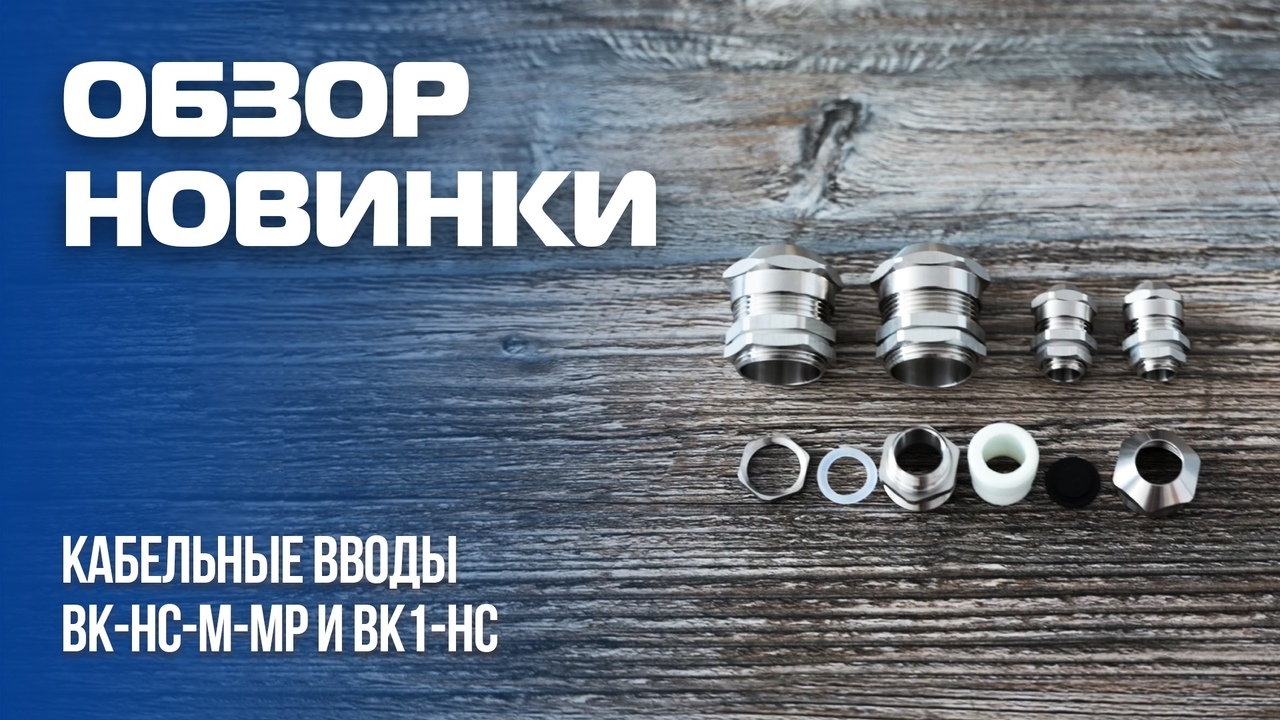

Описание комплекта:
- 1. Гайка заземляющая.
- 2. Уплотнение присоединительной резьбы.
- 3. Корпус.
- 4. Уплотнение кабеля.
- 5. Заглушка.
- 6. Штуцер.
- 7. Оконцеватель металлорукава.
- 8. Уплотнение металлорукава.
- 9. Накидная гайка.
