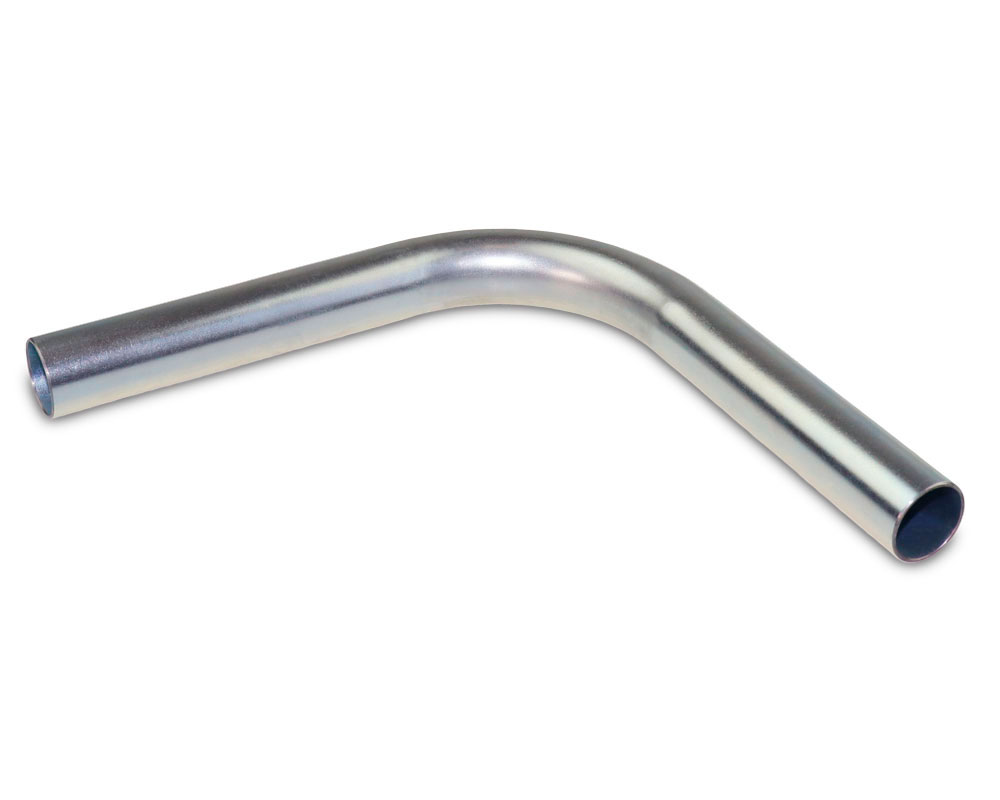

Поворот 90° из оцинкованной стали ГОФРОМАТИК
Поворот 90° из оцинкованной стали ГОФРОМАТИК
Морозостойкий
Ударопрочный
Стоек к ультрафиолетовому излучению
| Вид изделия | Поворот 90 градусов |
| Покрытие | Цинк |
| Материал | Оцинкованная сталь |
| Цвет | Серый |
| Климатическое исполнение | УХЛ 2 |
| Температура эксплуатации | -60 °С ~ 150 °С |
| Модель/исполнение | Тонкостенная |
| Код классификации по ГОСТ Р МЭК 61386.1-2014 | 555511663410 |
| Изготавливается по | ТУ 24.20.00-069-99856433-2024 |
| Бренд | ГОФРОМАТИК |
Назначение
Данный элемент системы позволяет выполнить поворот кабельной трассы, проложенной в трубе на 90°, соединение с трубой происходить с помощью соединительной муфты в зависимости от требуемой степени защиты системы.
Применение:
Поворот стальной оцинкованный 90° применяется для разворота кабельной линии. Совместим с фитингами равного диаметра.
Преимущество:
- Безрезьбовое соединение
- Соединяется с помощью муфты
- Защищает от неблагоприятных факторов окружающей среды
- Отсутствие острых краев
Расшифровка обозначения элемента:
BIM и 3D модели
Документы
Описание
Данный элемент системы позволяет выполнить поворот кабельной трассы, проложенной в трубе на 90°, соединение с трубой происходить с помощью соединительной муфты в зависимости от требуемой степени защиты системы.
Применение:
Поворот стальной оцинкованный 90° применяется для разворота кабельной линии. Совместим с фитингами равного диаметра.
Преимущество:
- Безрезьбовое соединение
- Соединяется с помощью муфты
- Защищает от неблагоприятных факторов окружающей среды
- Отсутствие острых краев
Расшифровка обозначения элемента:
Артикул |
Тип изделия |
D, мм |
S, мм |
L, мм |
r, мм |
Масса (±10%), кг |
Упаковка | Цена |
|
Артикул
|
Тип изделия
|
16 D, мм
|
1,0 S, мм
|
167 L, мм
|
32 r, мм
|
0,11 Масса (±10%), кг
|
564 гр. 1 960 см³ 5шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
20 D, мм
|
1,0 S, мм
|
172 L, мм
|
40 r, мм
|
0,15 Масса (±10%), кг
|
740 гр. 3 600 см³ 5шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
25 D, мм
|
1,2 S, мм
|
177 L, мм
|
50 r, мм
|
0,22 Масса (±10%), кг
|
1050 гр. 5 400 см³ 5шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
32 D, мм
|
1,2 S, мм
|
199 L, мм
|
64 r, мм
|
0,29 Масса (±10%), кг
|
900 гр. 5 400 см³ 3шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
40 D, мм
|
1,2 S, мм
|
206 L, мм
|
80 r, мм
|
0,43 Масса (±10%), кг
|
1100 гр. 7 200 см³ 3шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
50 D, мм
|
1,2 S, мм
|
324 L, мм
|
100 r, мм
|
0,69 Масса (±10%), кг
|
753 гр. 5 445 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
63,5 D, мм
|
1,5 S, мм
|
454 L, мм
|
200 r, мм
|
1,33 Масса (±10%), кг
|
1733 гр. 13 917 см³ 1шт Упаковка
|
?
Цена
|
- D, мм
- 16
- S, мм
- 1,0
- L, мм
- 167
- r, мм
- 32
- Масса (±10%), кг
- 0,11
- Упаковка
-
564 гр.
1 960 см³
5шт
- D, мм
- 20
- S, мм
- 1,0
- L, мм
- 172
- r, мм
- 40
- Масса (±10%), кг
- 0,15
- Упаковка
-
740 гр.
3 600 см³
5шт
- D, мм
- 25
- S, мм
- 1,2
- L, мм
- 177
- r, мм
- 50
- Масса (±10%), кг
- 0,22
- Упаковка
-
1050 гр.
5 400 см³
5шт
- D, мм
- 32
- S, мм
- 1,2
- L, мм
- 199
- r, мм
- 64
- Масса (±10%), кг
- 0,29
- Упаковка
-
900 гр.
5 400 см³
3шт
- D, мм
- 40
- S, мм
- 1,2
- L, мм
- 206
- r, мм
- 80
- Масса (±10%), кг
- 0,43
- Упаковка
-
1100 гр.
7 200 см³
3шт
- D, мм
- 50
- S, мм
- 1,2
- L, мм
- 324
- r, мм
- 100
- Масса (±10%), кг
- 0,69
- Упаковка
-
753 гр.
5 445 см³
1шт
- D, мм
- 63,5
- S, мм
- 1,5
- L, мм
- 454
- r, мм
- 200
- Масса (±10%), кг
- 1,33
- Упаковка
-
1733 гр.
13 917 см³
1шт
