Металлорукав МРПИ нг Морозка

Не распространяет горение

Изгиб

Горячеоцинкованная сталь

Стоек к ультрафиолетовому излучению

В реестре Минпромторга РФ

Температура транспортировки, монтажа и эксплуатации в системах передвижных электроустановок	от -45 до +90 °С
Температура эксплуатации в системах стационарных электроустановок	от -60 до +90 °С
Сертификат	РОСС RU.31621.04ПШН4.ОС.05.СОО153
Свойство покрытия	Стойкость к УФ-излучению, морозостойкость, бензомаслостойкость, нераспространение горения
Климатическое исполнение	УХЛ 1
Степень защиты	IP67
Прочность при сжатии по ГОСТ Р МЭК 61386.1-2014	Не менее 750 H
Прочность при растяжении по ГОСТ Р МЭК 61386.1-2014	Не менее 500 Н
Код классификации по ГОСТ Р МЭК 61386.1-2014	33524367431
Изготавливается по	ТУ 25.99.29.190-030-99856433-2025
Пожарный сертификат	НСОПБ.RU.ЭО.ПР.111.Н.00491
Номер реестровой записи Минпромторг	10793972
Бренд	ГОФРОМАТИК

Описание

Температура эксплуатации От -60 до +90°C.

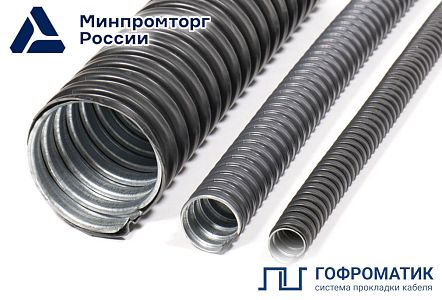

Металлорукав включен в Реестр Минпромторга.

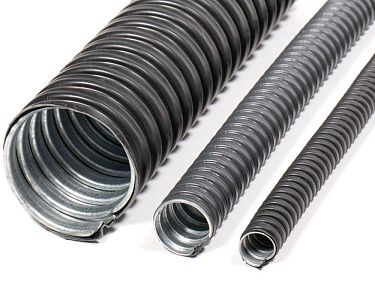

Металлорукав типа МРПИ нг морозостойкий – металлорукав в ПВХ изоляции, изготовленный из металлической горячеоцинкованной ленты, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.

Металлорукав МРПИ нг морозостойкий является гибкой трубой повышенной гибкости и относится к композитной гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.

Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты.

При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.

BIM и 3D модели

Документы

Описание

Скачать архив с 3D моделями (14)

PDF Сертификат соответствия 2.17 МБ PDF ТУ 25.99.29.190-030-99856433-2025 6.87 МБ PDF Сертификат соответствия МОРОЗКА 509.59 КБ PDF Отказное письмо 378.87 КБ PDF Выписка из реестра российской продукции 10793972 327.24 КБ PDF Пожарный сертификат 1.94 МБ PDF Паспорт продукта - Металлорукав МРПИ нг Морозка 888 КБ

Температура эксплуатации От -60 до +90°C.
Металлорукав включен в Реестр Минпромторга.

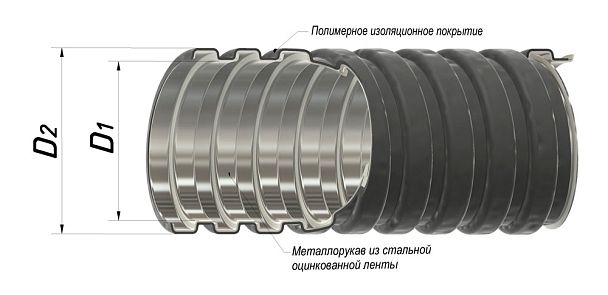

Артикул	Тип изделия	Условный проход	Внутренний диаметр D1, мм	Наружный диаметр D2, мм	Длина бухты, м	Мин. радиус изгиба, мм	Упаковка	Цена
zeta42310 Артикул	МРПИ нг 10 Морозка Тип изделия	10 Условный проход	9,8 Внутренний диаметр D1, мм	13 Наружный диаметр D2, мм	50 Длина бухты, м	20 Мин. радиус изгиба, мм	4200 гр. 1640 см³ 50м Упаковка	? Цена
zeta42311 Артикул	МРПИ нг 12 Морозка Тип изделия	12 Условный проход	11,2 Внутренний диаметр D1, мм	14,5 Наружный диаметр D2, мм	50 Длина бухты, м	25 Мин. радиус изгиба, мм	4400 гр. 1635.9 см³ 50м Упаковка	? Цена
zeta42312 Артикул	МРПИ нг 15 Морозка Тип изделия	15 Условный проход	14,7 Внутренний диаметр D1, мм	17,9 Наружный диаметр D2, мм	50 Длина бухты, м	30 Мин. радиус изгиба, мм	7200 гр. 1794 см³ 50м Упаковка	? Цена
zeta42318 Артикул	МРПИ нг 16 Морозка Тип изделия	16 Условный проход	14,7 Внутренний диаметр D1, мм	17,9 Наружный диаметр D2, мм	50 Длина бухты, м	35 Мин. радиус изгиба, мм	7200 гр. 1840 см³ 50м Упаковка	? Цена
zeta42319 Артикул	МРПИ нг 18 Морозка Тип изделия	18 Условный проход	16,9 Внутренний диаметр D1, мм	20,7 Наружный диаметр D2, мм	50 Длина бухты, м	35 Мин. радиус изгиба, мм	8100 гр. 1978 см³ 50м Упаковка	? Цена
zeta42313 Артикул	МРПИ нг 20 Морозка Тип изделия	20 Условный проход	19,2 Внутренний диаметр D1, мм	22,9 Наружный диаметр D2, мм	50 Длина бухты, м	35 Мин. радиус изгиба, мм	8500 гр. 2835 см³ 50м Упаковка	? Цена
zeta42320 Артикул	МРПИ нг 22 Морозка Тип изделия	22 Условный проход	20,7 Внутренний диаметр D1, мм	24,8 Наружный диаметр D2, мм	50 Длина бухты, м	40 Мин. радиус изгиба, мм	9600 гр. 3045.6 см³ 50м Упаковка	? Цена
zeta42314 Артикул	МРПИ нг 25 Морозка Тип изделия	25 Условный проход	24,7 Внутренний диаметр D1, мм	28,4 Наружный диаметр D2, мм	50 Длина бухты, м	45 Мин. радиус изгиба, мм	11300 гр. 3290 см³ 50м Упаковка	? Цена
zeta42315 Артикул	МРПИ нг 32 Морозка Тип изделия	32 Условный проход	30,4 Внутренний диаметр D1, мм	35,5 Наружный диаметр D2, мм	20 Длина бухты, м	55 Мин. радиус изгиба, мм	7000 гр. 863.46 см³ 20м Упаковка	? Цена
zeta42316 Артикул	МРПИ нг 38 Морозка Тип изделия	38 Условный проход	36,4 Внутренний диаметр D1, мм	42,7 Наружный диаметр D2, мм	20 Длина бухты, м	60 Мин. радиус изгиба, мм	9500 гр. 1383.68 см³ 20м Упаковка	? Цена
zeta42317 Артикул	МРПИ нг 50 Морозка Тип изделия	50 Условный проход	48 Внутренний диаметр D1, мм	55,5 Наружный диаметр D2, мм	20 Длина бухты, м	85 Мин. радиус изгиба, мм	14100 гр. 1617 см³ 20м Упаковка	? Цена
zeta42321 Артикул	МРПИ нг 60 Морозка Тип изделия	60 Условный проход	59 Внутренний диаметр D1, мм	67,6 Наружный диаметр D2, мм	10 Длина бухты, м	105 Мин. радиус изгиба, мм	9300 гр. 673.2 см³ 10м Упаковка	? Цена
zeta42322 Артикул	МРПИ нг 75 Морозка Тип изделия	75 Условный проход	73 Внутренний диаметр D1, мм	83,5 Наружный диаметр D2, мм	10 Длина бухты, м	120 Мин. радиус изгиба, мм	14400 гр. 1047.2 см³ 10м Упаковка	? Цена
zeta42323 Артикул	МРПИ нг 100 Морозка Тип изделия	100 Условный проход	98 Внутренний диаметр D1, мм	109,5 Наружный диаметр D2, мм	5 Длина бухты, м	170 Мин. радиус изгиба, мм	10200 гр. 893.03 см³ 5м Упаковка	? Цена
