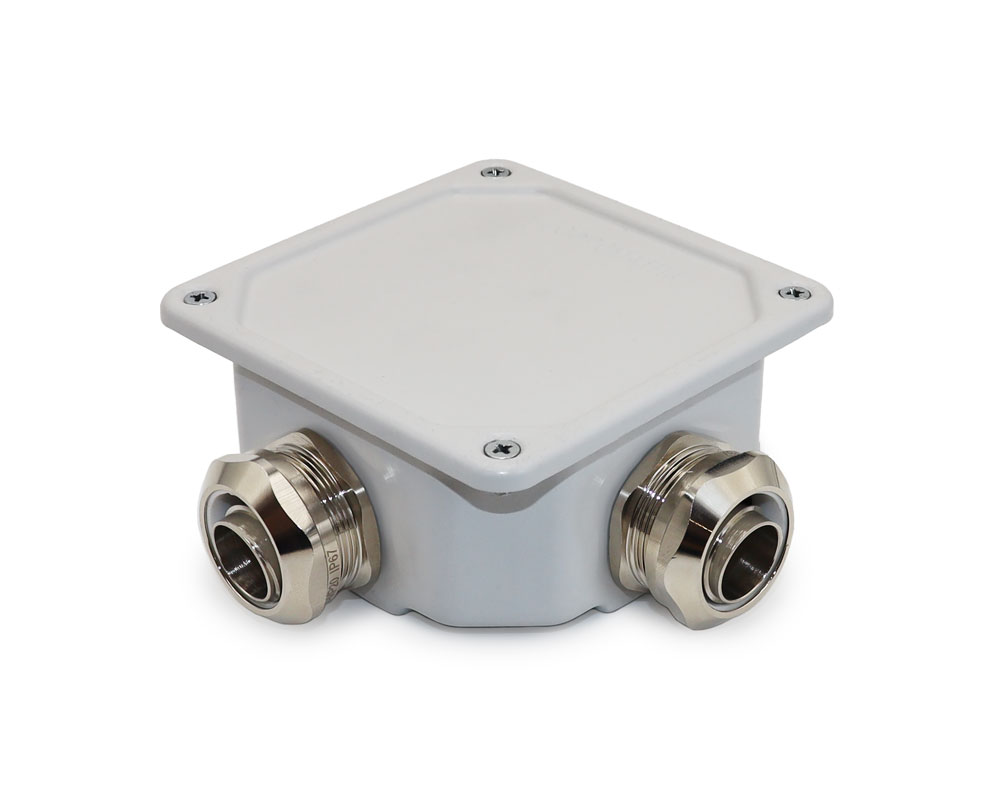

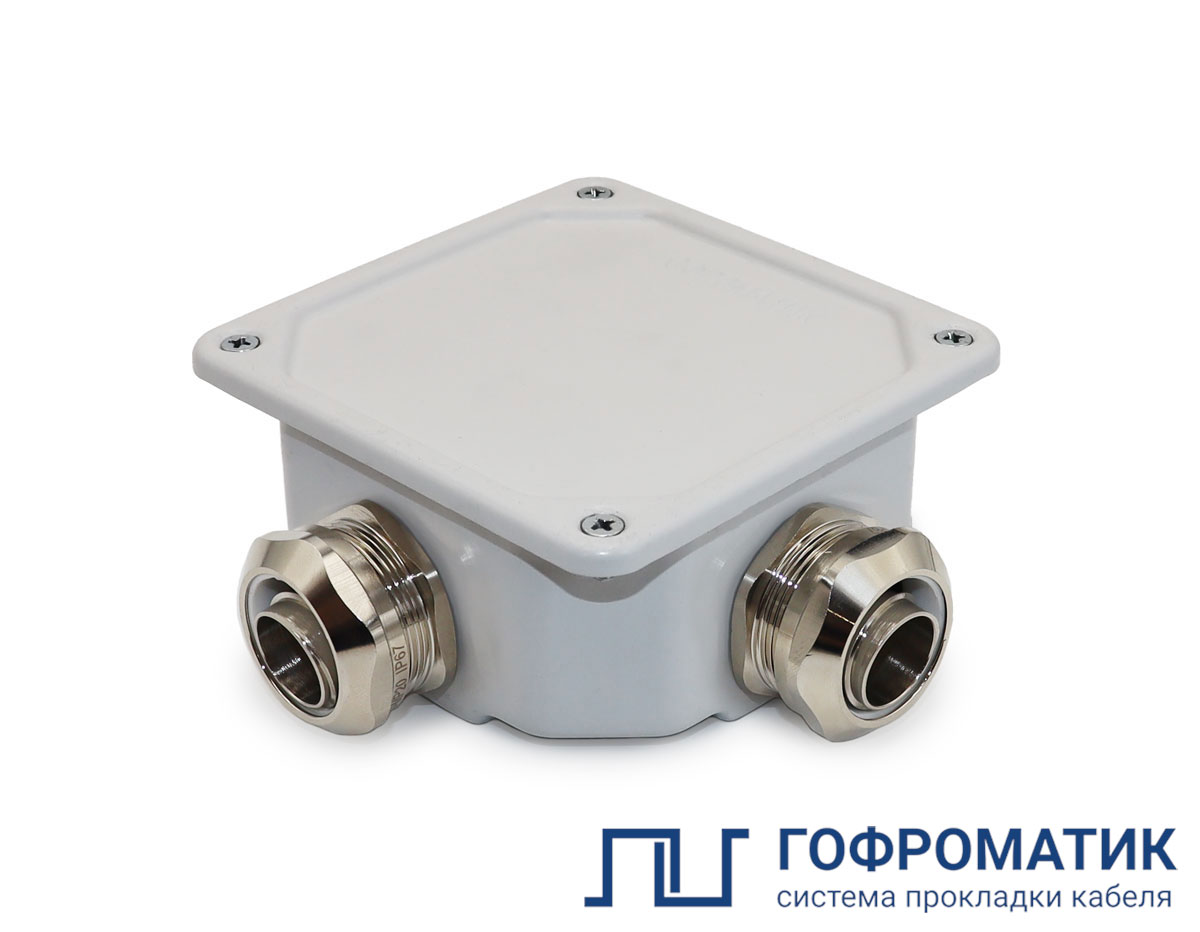

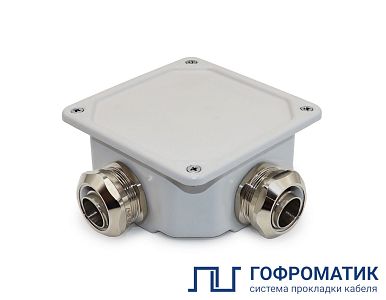

Коробки огнестойкие ГОФРОМАТИК с вводами под металлорукав

Вид изделия	Коробка огнестойкая КМО
Климатическое исполнение	УХЛ 1, 5
Температура эксплуатации	от -40 °С до +60 °С
Сертификат	ЕАЭС RU С-RU.НЕ09.В.00447/26 Проверить в реестре Росаккредитации ↗
Материал изготовления	Оцинкованная сталь
Напряжение переменного тока	450 В
Изготавливается по	ТУ 27.33.13-073-99856433-2025
Бренд	ГОФРОМАТИК

Назначение

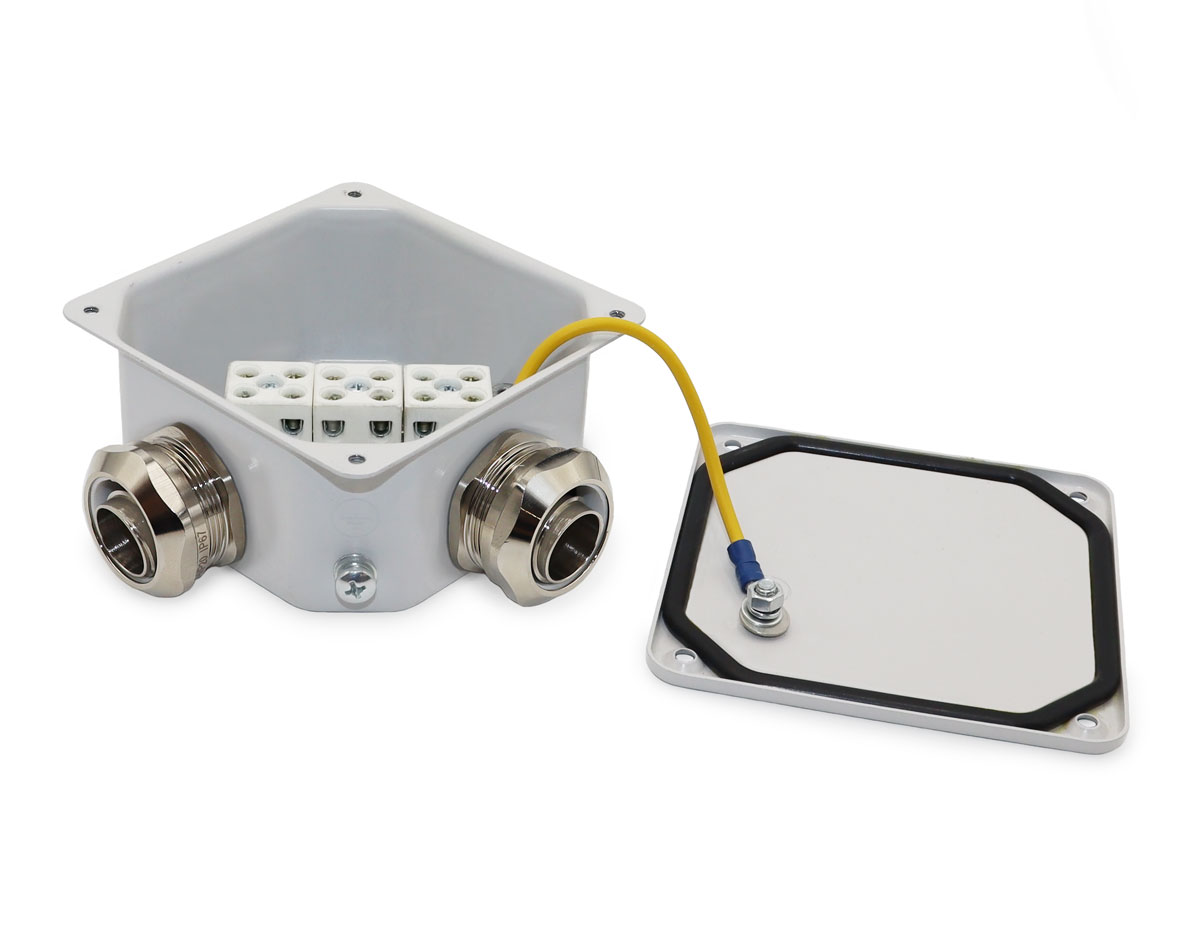

Для систем, где кабель прокладывается в металлорукаве, применяются огнестойкие коробки КМО (с кабельными вводами и муфтами вводными для металлорукава). Коробки предназначены для соединения, распределения и разветвления одного или нескольких кабелей (сечением от 0,75 до 16 мм², силой тока до 57 А, напряжением переменного тока до 450 В.

Где используются коробки типа КМО

Системы обнаружения и оповещения о пожаре.
СОУЭ системы оповещения и управления эвакуацией людей при пожаре.
Системы аварийного освещения.
Системы аварийной вентиляции и противодымной защиты (вентиляторы, клапаны огне задерживающие и дымоудаления, электропривод окон дымоудаления и др.).
Системы автоматического пожаротушения (насосов и оборудования внутреннего противопожарного водопровода и др).
Лифты для транспортировки подразделений пожарной охраны, а также систем диспетчеризации лифтового оборудования.
Другие системы, где важно сохранять работоспособность в условиях пожара в течение времени, необходимого для своевременной эвакуации людей в безопасную зону.

Классификация по типам входных (выходных) отверстий

С входными отверстиями для прямого ввода кабеля.
С входными отверстиями для ввода кабеля в металлорукаве.
С входными отверстиями для ввода кабеля в трубе.
Без входных отверстий. Отверстия будут выполнены при установке.

Коробки монтажные КМО в соответствии с ГОСТ Р 50827.1-2009 являются металлическими коробками для открытой установки.

Коробки типа КМО не предназначены для эксплуатации во взрывоопасных зонах.

Коробки соответствуют требованиям ГОСТ Р 53316-2009, соответствующий предел огнестойкости указан в таблице.

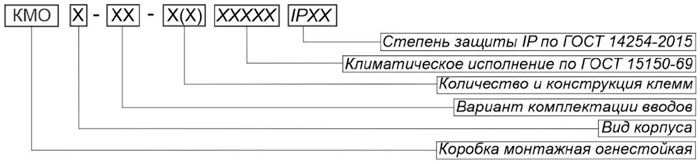

Расшифровка обозначения элемента

BIM и 3D модели

Документы

Описание

Скачать архив с 3D моделями (19)

PDF Сертификат соответсвия 761.67 КБ

Где используются коробки типа КМО

Системы обнаружения и оповещения о пожаре.
СОУЭ системы оповещения и управления эвакуацией людей при пожаре.
Системы аварийного освещения.
Системы аварийной вентиляции и противодымной защиты (вентиляторы, клапаны огне задерживающие и дымоудаления, электропривод окон дымоудаления и др.).
Системы автоматического пожаротушения (насосов и оборудования внутреннего противопожарного водопровода и др).
Лифты для транспортировки подразделений пожарной охраны, а также систем диспетчеризации лифтового оборудования.
Другие системы, где важно сохранять работоспособность в условиях пожара в течение времени, необходимого для своевременной эвакуации людей в безопасную зону.

Классификация по типам входных (выходных) отверстий

С входными отверстиями для прямого ввода кабеля.
С входными отверстиями для ввода кабеля в металлорукаве.
С входными отверстиями для ввода кабеля в трубе.
Без входных отверстий. Отверстия будут выполнены при установке.

Коробки типа КМО не предназначены для эксплуатации во взрывоопасных зонах.

Коробки соответствуют требованиям ГОСТ Р 53316-2009, соответствующий предел огнестойкости указан в таблице.

Расшифровка обозначения элемента

Артикул	Тип изделия	Тип вводов	Количество и размер вводов	Степень IP	Размер коробки, мм	Количество клеммных зажимов, шт.	Сечение жил	Предел огнестойкости	Упаковка	Цена
zeta35306 Артикул	КМО 1-20-6(1) Тип изделия	Муфта вводная МВН латунная Тип вводов	М20 (D20) х3 Количество и размер вводов	IP55 Степень IP	110х110х55 Размер коробки, мм	6 Количество клеммных зажимов, шт.	от 0,2 до 6 мм2 Сечение жил	Е60 Предел огнестойкости	1570 гр. 3.75 см³ 2шт Упаковка	? Цена
zeta35263 Артикул	КМО 1-25-6(1) Тип изделия	Муфта МВН из нержавеющей стали Тип вводов	М20 (D20) х3 Количество и размер вводов	IP55 Степень IP	110х110х55 Размер коробки, мм	6 Количество клеммных зажимов, шт.	от 0,2 до 6 мм2 Сечение жил	Е60 Предел огнестойкости	1610 гр. 3.75 см³ 2шт Упаковка	? Цена

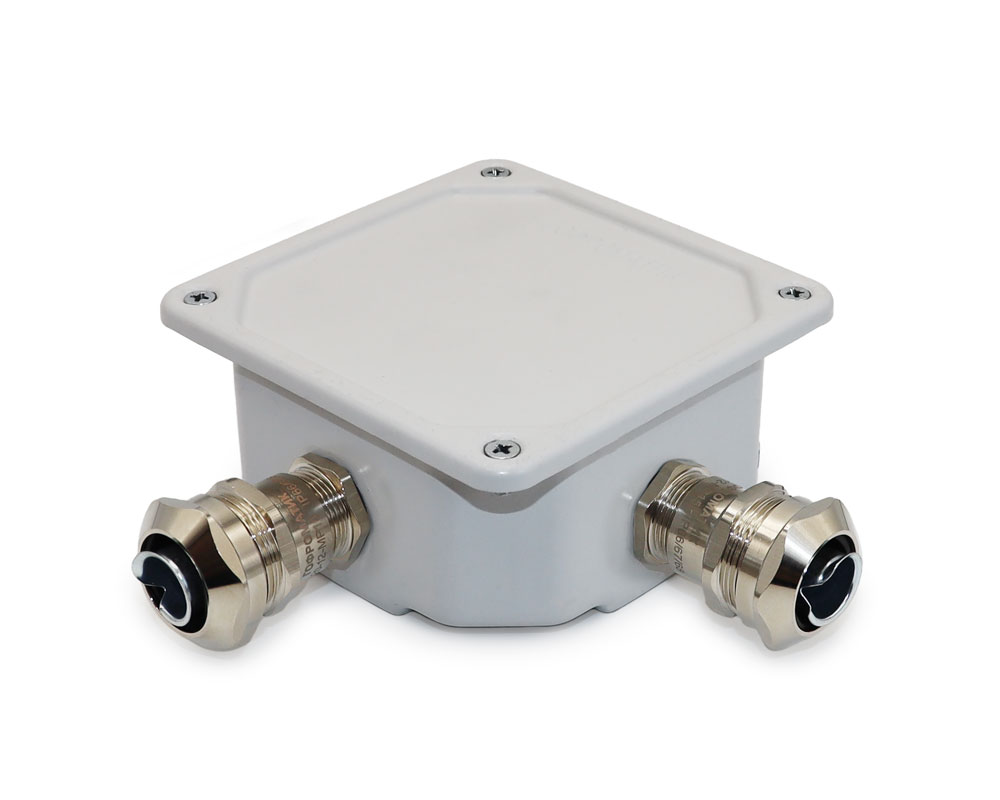

zeta35264 Артикул	КМО 1-30-6(1) Тип изделия	Кабельные вводы для металлорукава ВК-М-МР Тип вводов	М20 (D20) х3 Количество и размер вводов	IP55 Степень IP	110х110х55 Размер коробки, мм	6 Количество клеммных зажимов, шт.	от 0,2 до 6 мм2 Сечение жил	Е60 Предел огнестойкости	1640 гр. 3.75 см³ 2шт Упаковка	? Цена
zeta35265 Артикул	КМО 1-35-6(1) Тип изделия	Кабельные вводы для металлорукава ВК-НС-МР Тип вводов	М20 (D20) х3 Количество и размер вводов	IP55 Степень IP	110х110х55 Размер коробки, мм	6 Количество клеммных зажимов, шт.	от 0,2 до 6 мм2 Сечение жил	Е120 Предел огнестойкости	1580 гр. 3.75 см³ 2шт Упаковка	? Цена
zeta35266 Артикул	КМО 2-21-12(1) Тип изделия	Муфта вводная МВН латунная Тип вводов	М20 (D20) х3 Количество и размер вводов	IP55 Степень IP	160х160х75 Размер коробки, мм	12 Количество клеммных зажимов, шт.	от 0,2 до 6 мм2 Сечение жил	Е60 Предел огнестойкости	1290 гр. 2.53 см³ 1шт Упаковка	? Цена
zeta35267 Артикул	КМО 2-26-12(1) Тип изделия	Муфта МВН из нержавеющей стали Тип вводов	М25 (D25) х3 Количество и размер вводов	IP55 Степень IP	160х160х75 Размер коробки, мм	12 Количество клеммных зажимов, шт.	от 0,2 до 6 мм2 Сечение жил	Е120 Предел огнестойкости	1310 гр. 2.53 см³ 1шт Упаковка	? Цена
zeta35268 Артикул	КМО 2-31-12(1) Тип изделия	Кабельные вводы для металлорукава ВК-М-МР Тип вводов	М25 (D25) х3 Количество и размер вводов	IP55 Степень IP	160х160х75 Размер коробки, мм	12 Количество клеммных зажимов, шт.	от 0,2 до 6 мм2 Сечение жил	Е60 Предел огнестойкости	1380 гр. 2.53 см³ 1шт Упаковка	? Цена
zeta35269 Артикул	КМО 2-36-12(1) Тип изделия	Ввод ВК-НС-МР из нержавеющей стали Тип вводов	М25 (D25) х3 Количество и размер вводов	IP55 Степень IP	160х160х75 Размер коробки, мм	12 Количество клеммных зажимов, шт.	от 0,2 до 6 мм2 Сечение жил	Е120 Предел огнестойкости	1290 гр. 2.53 см³ 1шт Упаковка	? Цена
zeta35270 Артикул	КМО 7-13-8(3) Тип изделия	Муфта вводная МВН латунная Тип вводов	М20 (D20) х3 Количество и размер вводов	IP65 Степень IP	215х175х100 Размер коробки, мм	8 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е60 Предел огнестойкости	1710 гр. 8.36 см³ 1шт Упаковка	? Цена
zeta35271 Артикул	КМО 7-14-8(3) Тип изделия	Муфта вводная МВН латунная Тип вводов	М25 (D25) х3 Количество и размер вводов	IP65 Степень IP	215х175х100 Размер коробки, мм	8 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е60 Предел огнестойкости	1770 гр. 8.36 см³ 1шт Упаковка	? Цена
zeta35272 Артикул	КМО 7-16-8(3) Тип изделия	Муфта МВН из нержавеющей стали Тип вводов	М20 (D20) х3 Количество и размер вводов	IP65 Степень IP	215х175х100 Размер коробки, мм	8 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е120 Предел огнестойкости	1730 гр. 7.56 см³ 1шт Упаковка	? Цена
zeta35273 Артикул	КМО 7-20-8(3) Тип изделия	Ввод ВК-М-МР латунный Тип вводов	М20 (D20) х3 Количество и размер вводов	IP65 Степень IP	215х175х100 Размер коробки, мм	8 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е60 Предел огнестойкости	1750 гр. 7.56 см³ 1шт Упаковка	? Цена
zeta35274 Артикул	КМО 7-21-8(3) Тип изделия	Ввод ВК-М-МР латунный Тип вводов	М25 (D25) х3 Количество и размер вводов	IP65 Степень IP	215х175х100 Размер коробки, мм	8 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е60 Предел огнестойкости	1860 гр. 7.56 см³ 1шт Упаковка	? Цена
zeta35275 Артикул	КМО 7-22-8(3) Тип изделия	Ввод ВК-НС-МР из нержавеющей стали Тип вводов	М20 (D20) х3 Количество и размер вводов	IP65 Степень IP	215х175х100 Размер коробки, мм	8 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е120 Предел огнестойкости	1720 гр. 7.56 см³ 1шт Упаковка	? Цена
zeta35277 Артикул	КМО 8-15-16(3) Тип изделия	Муфта вводная МВН латунная Тип вводов	М32 (D32) х3 Количество и размер вводов	IP65 Степень IP	336х175х100 Размер коробки, мм	16 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е60 Предел огнестойкости	2410 гр. 8.36 см³ 1шт Упаковка	? Цена
zeta35278 Артикул	КМО 8-18-16(3) Тип изделия	Муфта МВН из нержавеющей стали Тип вводов	М32 (D32) х3 Количество и размер вводов	IP65 Степень IP	336х175х100 Размер коробки, мм	16 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е120 Предел огнестойкости	2390 гр. 8.36 см³ 1шт Упаковка	? Цена
zeta35279 Артикул	КМО 8-21-16(3) Тип изделия	Ввод ВК-М-МР латунный Тип вводов	М25 (D25) х3 Количество и размер вводов	IP65 Степень IP	336х175х100 Размер коробки, мм	16 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е60 Предел огнестойкости	2310 гр. 8.36 см³ 1шт Упаковка	? Цена
zeta35280 Артикул	КМО 8-23-16(3) Тип изделия	Ввод ВК-НС-МР из нержавеющей стали Тип вводов	М25 (D25) х3 Количество и размер вводов	IP65 Степень IP	336х175х100 Размер коробки, мм	16 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е120 Предел огнестойкости	2220 гр. 8.36 см³ 1шт Упаковка	? Цена
zeta35276 Артикул	КМО 8-14-16(3) Тип изделия	Муфта вводная МВН латунная Тип вводов	М25 (D25) х3 Количество и размер вводов	IP65 Степень IP	336х175х100 Размер коробки, мм	16 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е60 Предел огнестойкости	2220 гр. 8.36 см³ 1шт Упаковка	? Цена
