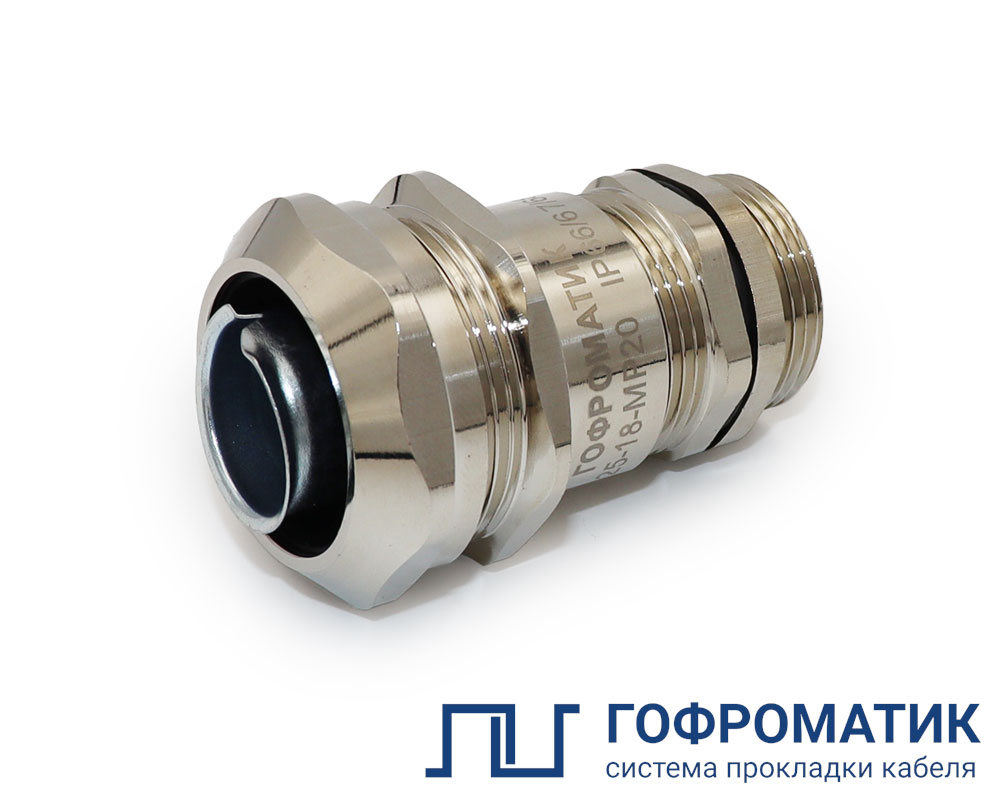

Кабельные вводы для металлорукава ВК-М-МР (метрическая резьба)
Технические характеристики
 Вид изделия |
Кабельный ввод |
 Материал уплотнителя |
Резина маслостойкая |
 Модель/исполнение |
Прямолинейный |
 Степeнь IP |
IP66/IP67/IP68 |
 Климатическое исполнение |
УТ 1, 5 |
 Температура транспортировки, монтажа и эксплуатации |
от -40 до +100 °С |
 Изготавливается по |
ТУ 3449-021-99856433-2016 |
|
Сертификат |
04ИДЮ11.RU.C00127 |
 Материал |
Никелированная латунь |
Возможно изготовление из нержавеющей стали
3D модели
ᐁ Развернуть ᐁ
Техническая документация
Размеры
| Артикул | Тип изделия | Тип и размер резьбы D | Диаметр кабеля Dк, мм | Условный проход м-рукава Dмр, мм | Длина резьбы L1/ общая длина L, мм | Макс. диаметр отверстия в оболочке, мм | Максимальный наружный диаметр металлорукава D4, мм | Размер под ключ S1/S2/S3/S4, мм | Упак. | Узнать цену |
| zeta30007
Артикул
|
ВК-М12-8-МР10
Тип изделия
|
М12х1,5
Тип и размер резьбы D
|
4-8
Диаметр кабеля Dк, мм
|
10
Условный проход м-рукава Dмр, мм
|
12/48,7
Длина резьбы L1/ общая длина L, мм
|
12,2-12,5
Макс. диаметр отверстия в оболочке, мм
|
16
Максимальный наружный диаметр металлорукава D4, мм
|
14/17/22/24
Размер под ключ S1/S2/S3/S4, мм
|
M: 51 гр.
Д: 24 мм. Ш: 24 мм. В: 49 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30008
Артикул
|
ВК-М12-8-МР12
Тип изделия
|
М12х1,5
Тип и размер резьбы D
|
4-8
Диаметр кабеля Dк, мм
|
12
Условный проход м-рукава Dмр, мм
|
12/49,5
Длина резьбы L1/ общая длина L, мм
|
12,2-12,5
Макс. диаметр отверстия в оболочке, мм
|
18
Максимальный наружный диаметр металлорукава D4, мм
|
14/17/24/27
Размер под ключ S1/S2/S3/S4, мм
|
M: 55 гр.
Д: 27 мм. Ш: 27 мм. В: 50 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30010
Артикул
|
ВК-М16- 8-МР10
Тип изделия
|
М16х1,5
Тип и размер резьбы D
|
4-8
Диаметр кабеля Dк, мм
|
10
Условный проход м-рукава Dмр, мм
|
12/48,9
Длина резьбы L1/ общая длина L, мм
|
16,2-16,7
Макс. диаметр отверстия в оболочке, мм
|
16
Максимальный наружный диаметр металлорукава D4, мм
|
18/18/22/24
Размер под ключ S1/S2/S3/S4, мм
|
M: 43 гр.
Д: 23 мм. Ш: 26 мм. В: 47 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30009
Артикул
|
ВК-М16-8-МР12
Тип изделия
|
М16х1,5
Тип и размер резьбы D
|
4-8
Диаметр кабеля Dк, мм
|
12
Условный проход м-рукава Dмр, мм
|
12/50
Длина резьбы L1/ общая длина L, мм
|
16,2-16,7
Макс. диаметр отверстия в оболочке, мм
|
18
Максимальный наружный диаметр металлорукава D4, мм
|
18/18/24/27
Размер под ключ S1/S2/S3/S4, мм
|
M: 58 гр.
Д: 27 мм. Ш: 27 мм. В: 50 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30011
Артикул
|
ВК-М16-12-МР15
Тип изделия
|
М16х1,5
Тип и размер резьбы D
|
6-12
Диаметр кабеля Dк, мм
|
15
Условный проход м-рукава Dмр, мм
|
12/54,6
Длина резьбы L1/ общая длина L, мм
|
16,2-16,7
Макс. диаметр отверстия в оболочке, мм
|
21
Максимальный наружный диаметр металлорукава D4, мм
|
18/20/27/30
Размер под ключ S1/S2/S3/S4, мм
|
M: 65 гр.
Д: 30 мм. Ш: 36 мм. В: 54 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30012
Артикул
|
ВК-М20-12-МР15
Тип изделия
|
М20х1,5
Тип и размер резьбы D
|
6-12
Диаметр кабеля Dк, мм
|
15
Условный проход м-рукава Dмр, мм
|
12/54,8
Длина резьбы L1/ общая длина L, мм
|
20,2-20,7
Макс. диаметр отверстия в оболочке, мм
|
21
Максимальный наружный диаметр металлорукава D4, мм
|
22/22/27/30
Размер под ключ S1/S2/S3/S4, мм
|
M: 68 гр.
Д: 30 мм. Ш: 36 мм. В: 54 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30013
Артикул
|
ВК-М20-16-МР20
Тип изделия
|
М20х1,5
Тип и размер резьбы D
|
8-16
Диаметр кабеля Dк, мм
|
20
Условный проход м-рукава Dмр, мм
|
12/57,2
Длина резьбы L1/ общая длина L, мм
|
20,2-20,7
Макс. диаметр отверстия в оболочке, мм
|
26,5
Максимальный наружный диаметр металлорукава D4, мм
|
22/25/35/36
Размер под ключ S1/S2/S3/S4, мм
|
M: 102 гр.
Д: 35 мм. Ш: 41 мм. В: 59 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30020
Артикул
|
ВК-М25-12-МР15
Тип изделия
|
М25х1,5
Тип и размер резьбы D
|
6-12
Диаметр кабеля Dк, мм
|
15
Условный проход м-рукава Dмр, мм
|
12/55,7
Длина резьбы L1/ общая длина L, мм
|
25,2-25,7
Макс. диаметр отверстия в оболочке, мм
|
21
Максимальный наружный диаметр металлорукава D4, мм
|
27/27/27/30
Размер под ключ S1/S2/S3/S4, мм
|
M: 72 гр.
Д: 30 мм. Ш: 32 мм. В: 52 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30014
Артикул
|
ВК-М25-16-МР20
Тип изделия
|
М25х1,5
Тип и размер резьбы D
|
8-16
Диаметр кабеля Dк, мм
|
20
Условный проход м-рукава Dмр, мм
|
12/57,6
Длина резьбы L1/ общая длина L, мм
|
25,2-25,7
Макс. диаметр отверстия в оболочке, мм
|
26,5
Максимальный наружный диаметр металлорукава D4, мм
|
27/27/35/36
Размер под ключ S1/S2/S3/S4, мм
|
M: 105 гр.
Д: 35 мм. Ш: 41 мм. В: 60 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30015
Артикул
|
ВК-М25-18-МР20
Тип изделия
|
М25х1,5
Тип и размер резьбы D
|
13-18
Диаметр кабеля Dк, мм
|
20
Условный проход м-рукава Dмр, мм
|
12/57,7
Длина резьбы L1/ общая длина L, мм
|
25,2-25,7
Макс. диаметр отверстия в оболочке, мм
|
26,5
Максимальный наружный диаметр металлорукава D4, мм
|
27/27/35/36
Размер под ключ S1/S2/S3/S4, мм
|
M: 119 гр.
Д: 35 мм. Ш: 41 мм. В: 61 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30016
Артикул
|
ВК-М25-18-МР25
Тип изделия
|
М25х1,5
Тип и размер резьбы D
|
13-18
Диаметр кабеля Dк, мм
|
25
Условный проход м-рукава Dмр, мм
|
12/58,4
Длина резьбы L1/ общая длина L, мм
|
25,2-25,7
Макс. диаметр отверстия в оболочке, мм
|
33,5
Максимальный наружный диаметр металлорукава D4, мм
|
27/27/40/43
Размер под ключ S1/S2/S3/S4, мм
|
M: 140 гр.
Д: 43 мм. Ш: 49 мм. В: 63 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30017
Артикул
|
ВК-М32-18-МР25
Тип изделия
|
М32х1,5
Тип и размер резьбы D
|
13-18
Диаметр кабеля Dк, мм
|
25
Условный проход м-рукава Dмр, мм
|
12/61,5
Длина резьбы L1/ общая длина L, мм
|
32,2-32,7
Макс. диаметр отверстия в оболочке, мм
|
33,5
Максимальный наружный диаметр металлорукава D4, мм
|
35/35/40/43
Размер под ключ S1/S2/S3/S4, мм
|
M: 151 гр.
Д: 43 мм. Ш: 50 мм. В: 64 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30021
Артикул
|
ВК-М32-16-МР20
Тип изделия
|
М32х1,5
Тип и размер резьбы D
|
8-16
Диаметр кабеля Dк, мм
|
20
Условный проход м-рукава Dмр, мм
|
12/59,8
Длина резьбы L1/ общая длина L, мм
|
32,2-32,7
Макс. диаметр отверстия в оболочке, мм
|
26,5
Максимальный наружный диаметр металлорукава D4, мм
|
35/35/35/36
Размер под ключ S1/S2/S3/S4, мм
|
M: 129 гр.
Д: 36 мм. Ш: 38 мм. В: 61 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30018
Артикул
|
ВК-М32-25-МР25
Тип изделия
|
М32х1,5
Тип и размер резьбы D
|
16-25
Диаметр кабеля Dк, мм
|
25
Условный проход м-рукава Dмр, мм
|
12/65,6
Длина резьбы L1/ общая длина L, мм
|
32,2-32,7
Макс. диаметр отверстия в оболочке, мм
|
33,5
Максимальный наружный диаметр металлорукава D4, мм
|
35/40/40/43
Размер под ключ S1/S2/S3/S4, мм
|
M: 187 гр.
Д: 43 мм. Ш: 50 мм. В: 70 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30019
Артикул
|
ВК-М32-25-МР32
Тип изделия
|
М32х1,5
Тип и размер резьбы D
|
16-25
Диаметр кабеля Dк, мм
|
32
Условный проход м-рукава Dмр, мм
|
12/67,9
Длина резьбы L1/ общая длина L, мм
|
32,2-32,7
Макс. диаметр отверстия в оболочке, мм
|
41
Максимальный наружный диаметр металлорукава D4, мм
|
35/40/50/52
Размер под ключ S1/S2/S3/S4, мм
|
M: 245 гр.
Д: 52 мм. Ш: 60 мм. В: 73 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30022
Артикул
|
ВК-М40-25-МР32
Тип изделия
|
М40х1,5
Тип и размер резьбы D
|
16-25
Диаметр кабеля Dк, мм
|
32
Условный проход м-рукава Dмр, мм
|
12/69,4
Длина резьбы L1/ общая длина L, мм
|
40,2-40,7
Макс. диаметр отверстия в оболочке, мм
|
41
Максимальный наружный диаметр металлорукава D4, мм
|
45/45/50/52
Размер под ключ S1/S2/S3/S4, мм
|
M: 261 гр.
Д: 52 мм. Ш: 52 мм. В: 69 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30023
Артикул
|
ВК-М40-25-МР38
Тип изделия
|
М40х1,5
Тип и размер резьбы D
|
16-25
Диаметр кабеля Dк, мм
|
38
Условный проход м-рукава Dмр, мм
|
12/73,5
Длина резьбы L1/ общая длина L, мм
|
40,2-40,7
Макс. диаметр отверстия в оболочке, мм
|
46,8
Максимальный наружный диаметр металлорукава D4, мм
|
45/45/55/58,3
Размер под ключ S1/S2/S3/S4, мм
|
M: 286 гр.
Д: 58 мм. Ш: 58 мм. В: 74 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30024
Артикул
|
ВК-М40-30-МР38
Тип изделия
|
М40х1,5
Тип и размер резьбы D
|
22-30
Диаметр кабеля Dк, мм
|
38
Условный проход м-рукава Dмр, мм
|
12/74,0
Длина резьбы L1/ общая длина L, мм
|
40,2-40,7
Макс. диаметр отверстия в оболочке, мм
|
46,8
Максимальный наружный диаметр металлорукава D4, мм
|
45/45/55/58,3
Размер под ключ S1/S2/S3/S4, мм
|
M: 290 гр.
Д: 58 мм. Ш: 58 мм. В: 76 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30025
Артикул
|
ВК-М40-30-МР50
Тип изделия
|
М40х1,5
Тип и размер резьбы D
|
22-30
Диаметр кабеля Dк, мм
|
50
Условный проход м-рукава Dмр, мм
|
12/75,7
Длина резьбы L1/ общая длина L, мм
|
40,2-40,7
Макс. диаметр отверстия в оболочке, мм
|
59
Максимальный наружный диаметр металлорукава D4, мм
|
45/45/68/72,5
Размер под ключ S1/S2/S3/S4, мм
|
M: 368 гр.
Д: 73 мм. Ш: 73 мм. В: 78 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30026
Артикул
|
ВК-М42-30-МР38
Тип изделия
|
М42х1,5
Тип и размер резьбы D
|
22-30
Диаметр кабеля Dк, мм
|
38
Условный проход м-рукава Dмр, мм
|
14/76
Длина резьбы L1/ общая длина L, мм
|
42,2-42,7
Макс. диаметр отверстия в оболочке, мм
|
46,8
Максимальный наружный диаметр металлорукава D4, мм
|
45/45/55/58,3
Размер под ключ S1/S2/S3/S4, мм
|
M: 290 гр.
Д: 59 мм. Ш: 59 мм. В: 76 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30027
Артикул
|
ВК-М42-30-МР50
Тип изделия
|
М42х1,5
Тип и размер резьбы D
|
22-30
Диаметр кабеля Dк, мм
|
50
Условный проход м-рукава Dмр, мм
|
14/77,7
Длина резьбы L1/ общая длина L, мм
|
42,2-42,7
Макс. диаметр отверстия в оболочке, мм
|
59
Максимальный наружный диаметр металлорукава D4, мм
|
45/45/68/72,5
Размер под ключ S1/S2/S3/S4, мм
|
M: 370 гр.
Д: 73 мм. Ш: 73 мм. В: 78 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30028
Артикул
|
ВК-М42-33-МР38
Тип изделия
|
М42х1,5
Тип и размер резьбы D
|
25-33
Диаметр кабеля Dк, мм
|
38
Условный проход м-рукава Dмр, мм
|
14/77,5
Длина резьбы L1/ общая длина L, мм
|
42,2-42,7
Макс. диаметр отверстия в оболочке, мм
|
46,8
Максимальный наружный диаметр металлорукава D4, мм
|
45/50/55/58,3
Размер под ключ S1/S2/S3/S4, мм
|
M: 331 гр.
Д: 59 мм. Ш: 59 мм. В: 78 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30029
Артикул
|
ВК-М42-33-МР50
Тип изделия
|
М42х1,5
Тип и размер резьбы D
|
25-33
Диаметр кабеля Dк, мм
|
50
Условный проход м-рукава Dмр, мм
|
14/81,5
Длина резьбы L1/ общая длина L, мм
|
42,2-42,7
Макс. диаметр отверстия в оболочке, мм
|
59
Максимальный наружный диаметр металлорукава D4, мм
|
45/50/68/72,5
Размер под ключ S1/S2/S3/S4, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta30030
Артикул
|
ВК-М48-33-МР38
Тип изделия
|
М48х1,5
Тип и размер резьбы D
|
25-33
Диаметр кабеля Dк, мм
|
38
Условный проход м-рукава Dмр, мм
|
14/77,7
Длина резьбы L1/ общая длина L, мм
|
48,2-48,7
Макс. диаметр отверстия в оболочке, мм
|
46,8
Максимальный наружный диаметр металлорукава D4, мм
|
52/52/55/58,3
Размер под ключ S1/S2/S3/S4, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta30031
Артикул
|
ВК-М48-33-МР50
Тип изделия
|
М48х1,5
Тип и размер резьбы D
|
25-33
Диаметр кабеля Dк, мм
|
50
Условный проход м-рукава Dмр, мм
|
14/81,5
Длина резьбы L1/ общая длина L, мм
|
48,2-48,7
Макс. диаметр отверстия в оболочке, мм
|
59
Максимальный наружный диаметр металлорукава D4, мм
|
52/52/68/72,5
Размер под ключ S1/S2/S3/S4, мм
|
M: 439 гр.
Д: 73 мм. Ш: 73 мм. В: 82 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30032
Артикул
|
ВК-М48-38-МР50
Тип изделия
|
М48х1,5
Тип и размер резьбы D
|
30-38
Диаметр кабеля Dк, мм
|
50
Условный проход м-рукава Dмр, мм
|
14/84,2
Длина резьбы L1/ общая длина L, мм
|
48,2-48,7
Макс. диаметр отверстия в оболочке, мм
|
59
Максимальный наружный диаметр металлорукава D4, мм
|
52/55/68/72,5
Размер под ключ S1/S2/S3/S4, мм
|
M: 449 гр.
Д: 73 мм. Ш: 73 мм. В: 85 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30033
Артикул
|
ВК-М50-38-МР50
Тип изделия
|
М50х1,5
Тип и размер резьбы D
|
30-38
Диаметр кабеля Dк, мм
|
50
Условный проход м-рукава Dмр, мм
|
15/85,1
Длина резьбы L1/ общая длина L, мм
|
50,2-50,7
Макс. диаметр отверстия в оболочке, мм
|
59
Максимальный наружный диаметр металлорукава D4, мм
|
55/55/68/72,5
Размер под ключ S1/S2/S3/S4, мм
|
M: 456 гр.
Д: 73 мм. Ш: 73 мм. В: 86 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30034
Артикул
|
ВК-М60-44-МР50
Тип изделия
|
М60х1,5
Тип и размер резьбы D
|
36-44
Диаметр кабеля Dк, мм
|
50
Условный проход м-рукава Dмр, мм
|
16/85
Длина резьбы L1/ общая длина L, мм
|
60,2-60,7
Макс. диаметр отверстия в оболочке, мм
|
59
Максимальный наружный диаметр металлорукава D4, мм
|
64/64/68/72,5
Размер под ключ S1/S2/S3/S4, мм
|
M: 515 гр.
Д: 73 мм. Ш: 73 мм. В: 85 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
| zeta30035
Артикул
|
ВК-М63-44-МР50
Тип изделия
|
М63х1,5
Тип и размер резьбы D
|
36-44
Диаметр кабеля Dк, мм
|
50
Условный проход м-рукава Dмр, мм
|
16/85
Длина резьбы L1/ общая длина L, мм
|
63,2-63,7
Макс. диаметр отверстия в оболочке, мм
|
59
Максимальный наружный диаметр металлорукава D4, мм
|
68/68/68/72,5
Размер под ключ S1/S2/S3/S4, мм
|
M: 545 гр.
Д: 73 мм. Ш: 73 мм. В: 85 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
Описание товара
Кабельный ввод для металлорукава ВК-М-МР предназначен для герметичного ввода кабеля, проложенного в металлорукаве, в металлический корпус электрооборудования (щиты, шкафы, коробки и др.) и обеспечения надёжного электрического контакта между металлическим корпусом и металлорукавом в соответствии с п. 1.7.77 Правил устройства электроустановок.
В конструкции кабельного ввода предусмотрена резиновая заглушка, предназначенная для обеспечения заявленной степени защиты IP68 до момента ввода кабеля в металлорукаве в корпус электрооборудования.
Для обеспечения надёжного электрического контакта между металлорукавом и корпусом электрооборудования в соответствии с п. 1.7.77 Правил устройства электроустановок, конструкцией кабельного ввода ВК-М-МР предусмотрена цепь надёжных электрических соединений конструктивных элементов: металлорукав - оконцеватель – зажимная муфта – штуцер – эквипотенциальная гайка – корпус.
Конструкция кабельного ввода ВК-М-МР представляет собой симбиоз двух устройств: латунного кабельного ввода серии М и муфты вводной МВ-М(РКн)
Металлорукав и изделия из него
