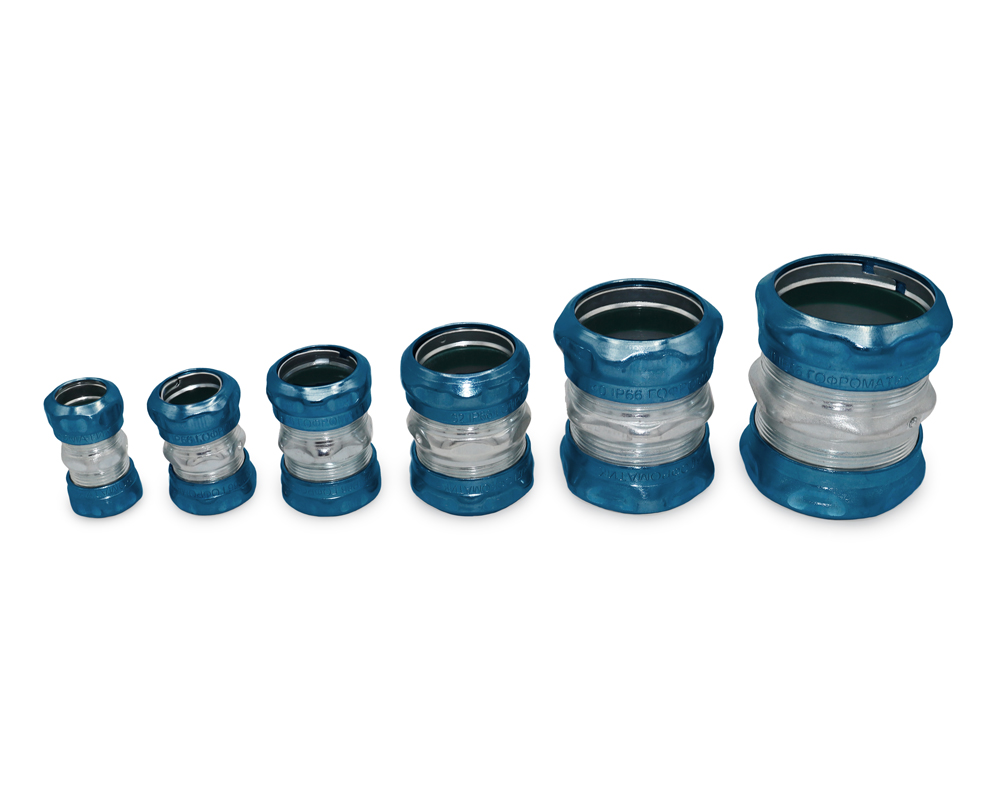

Муфты соединительные ТТ IP66 ГОФРОМАТИК

Вид изделия	Муфта соединительная
Температура эксплуатации	от -40 °С до +100 °С
Материал уплотнителя	Полиэтилен
Стeпень IP	IP66
Код классификации по ГОСТ Р МЭК 61386.1-2014	044211662211
Изготавливается по	ТУ 24.20.00-069-99856433-2024
Бренд	ГОФРОМАТИК

Назначение

Муфта соединительная ГОФРОМАТИК является трубной арматурой для соединения стальных труб между собой. Стальные муфты для трубной проводки IP66 ГОФРОМАТИК обладают рядом преимуществ, подходят для уличного применения и позволяют обеспечить герметичность всей системы. Муфты можно использовать многократно, фиксация трубы осуществляется за счет цангового зажима. Оцинкованный корпус фитинга позволяет увеличить срок службы. Обеспечивает надёжный электрический контакт между металлическими трубами.

Применение:

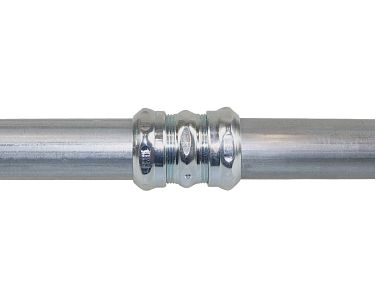

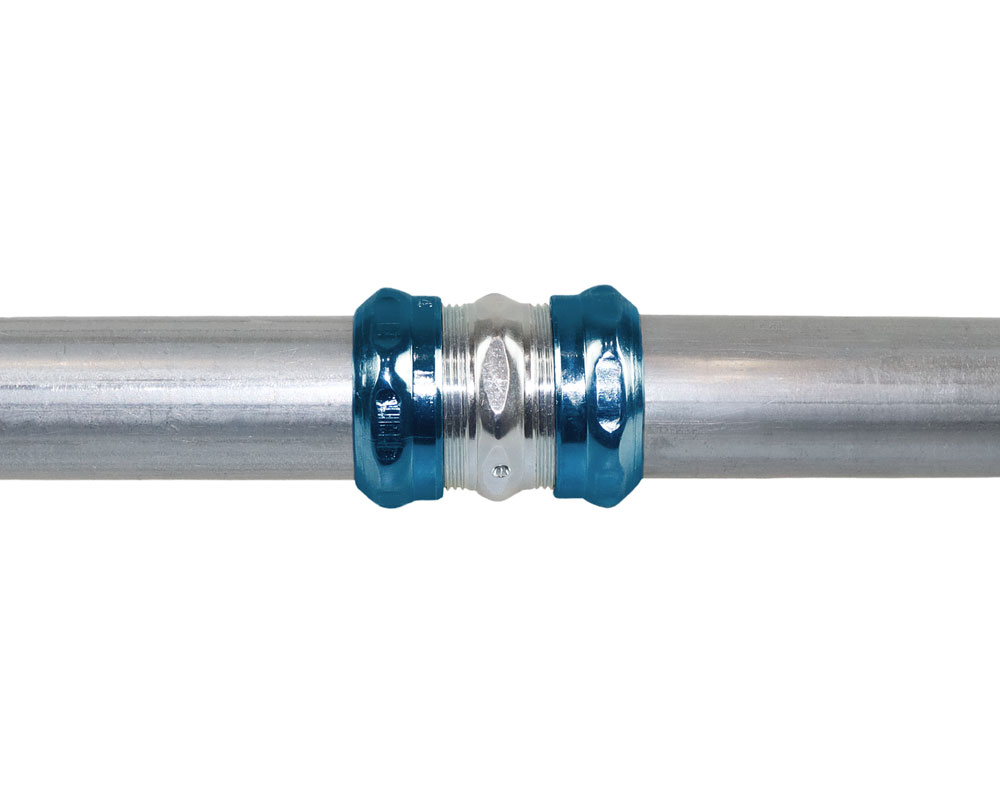

Муфта соединительная ТТ IP66 предназначена для соединения жестких металлических труб равного диаметра, что позволяет облегчить монтаж кабельной линии.

Преимущества:

Надёжное соединение
Возможность использовать на открытом воздухе
Обладает высокой защитой от коррозии
Обеспечивает электрический контакт

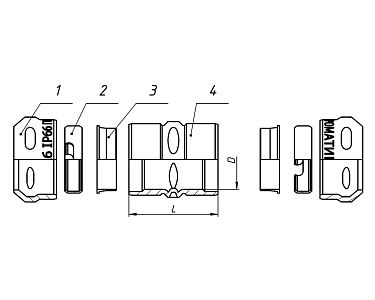

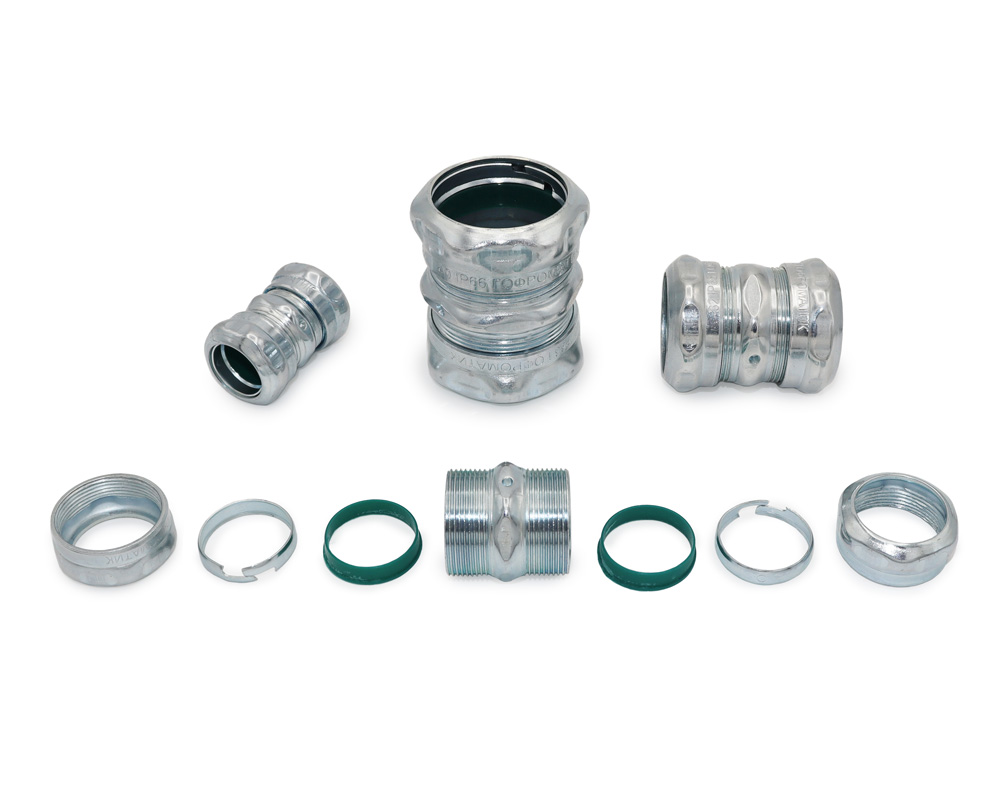

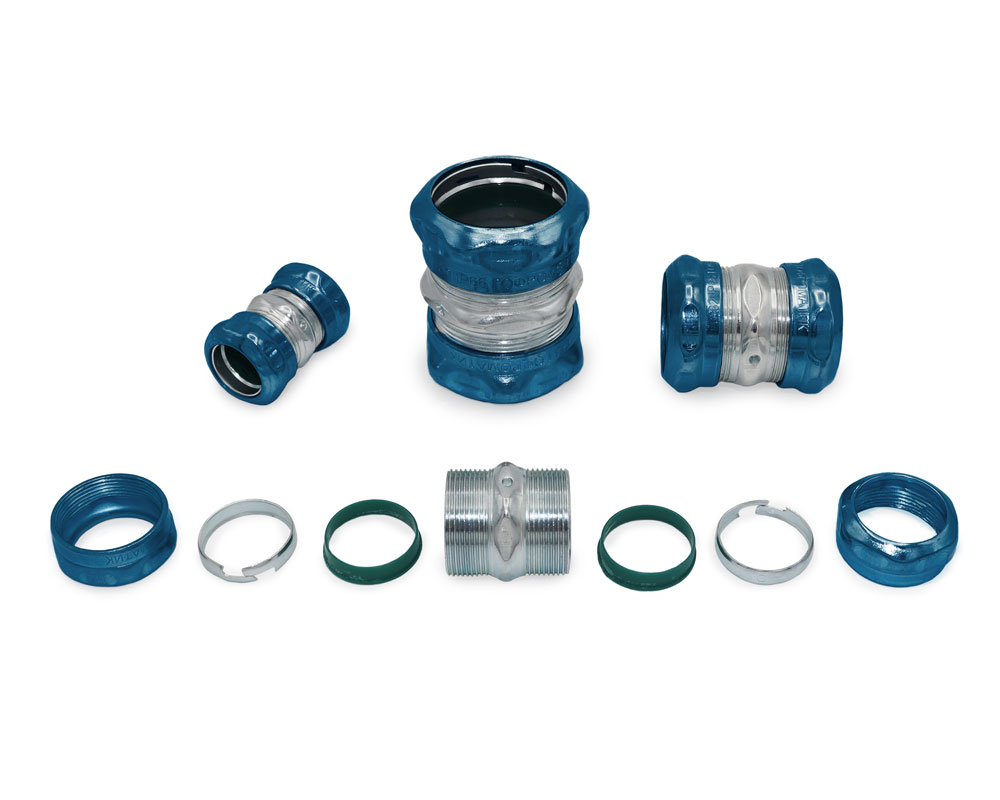

Состав комплекта:

1. Накидные гайки
2. Стопорные кольца (цанги)
3. Уплотнитель трубы
4. Корпус

Расшифровка обозначения элемента:

BIM и 3D модели

Документы

Описание

Скачать архив с 3D моделями (6)

PDF Отказное письмо 361.71 КБ PDF Паспорт продукта - Муфта соединительная ТТ IP66 ГОФРОМАТИК 480.74 КБ

Применение:

Преимущества:

Надёжное соединение
Возможность использовать на открытом воздухе
Обладает высокой защитой от коррозии
Обеспечивает электрический контакт

Состав комплекта:

1. Накидные гайки
2. Стопорные кольца (цанги)
3. Уплотнитель трубы
4. Корпус

Расшифровка обозначения элемента:

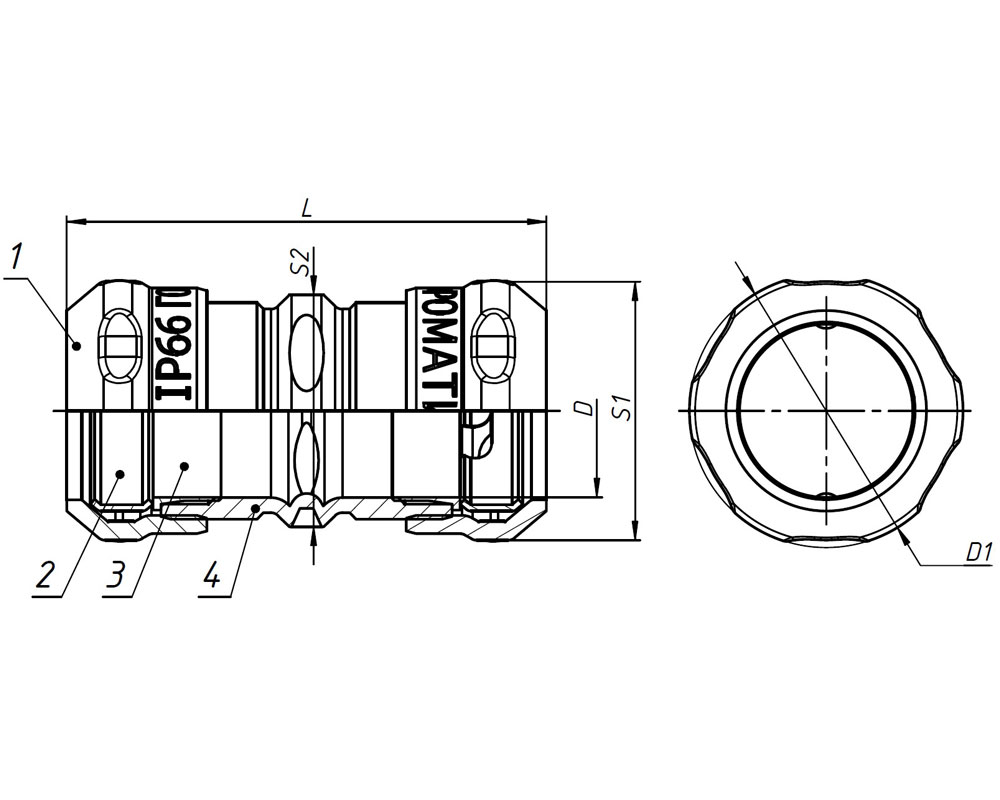

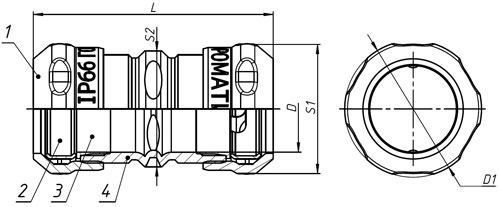

Артикул	Тип изделия	Материал	Климатическое исполнение	Размеры, мм					Масса, гр.	Упаковка	Узнать цену
Артикул	Тип изделия	Материал	Климатическое исполнение	D	D1	S1	S2	L	Масса, гр.	Упаковка	Узнать цену
zeta46070 Артикул	ТТ16 IP66 Тип изделия	Оцинкованная сталь Материал	УХЛ 2 Климатическое исполнение	16 Размер D	25,4 Размер D1	24 Размер S1	21,5 Размер S2	45 Размер L	48 Масса, гр.	1216 гр. 23.38 см³ 25шт Упаковка	? Цена
zeta46071 Артикул	ТТ20 IP66 Тип изделия	Оцинкованная сталь Материал	УХЛ 2 Климатическое исполнение	20 Размер D	29,8 Размер D1	28,6 Размер S1	25,5 Размер S2	48 Размер L	64 Масса, гр.	1610 гр. 38.03 см³ 25шт Упаковка	? Цена
zeta46072 Артикул	ТТ25 IP66 Тип изделия	Оцинкованная сталь Материал	УХЛ 2 Климатическое исполнение	25 Размер D	35,2 Размер D1	33,4 Размер S1	30,5 Размер S2	50 Размер L	80 Масса, гр.	2000 гр. 49.73 см³ 25шт Упаковка	? Цена
zeta46073 Артикул	ТТ32 IP66 Тип изделия	Оцинкованная сталь Материал	УХЛ 2 Климатическое исполнение	32 Размер D	43,7 Размер D1	41,9 Размер S1	38 Размер S2	57 Размер L	124 Масса, гр.	1238 гр. 15.21 см³ 10шт Упаковка	? Цена
zeta46074 Артикул	ТТ40 IP66 Тип изделия	Оцинкованная сталь Материал	УХЛ 2 Климатическое исполнение	40 Размер D	53,2 Размер D1	51,4 Размер S1	48 Размер S2	63 Размер L	209 Масса, гр.	5159 гр. 205.88 см³ 25шт Упаковка	? Цена
zeta46075 Артикул	ТТ50 IP66 Тип изделия	Оцинкованная сталь Материал	УХЛ 2 Климатическое исполнение	50 Размер D	63,5 Размер D1	62,7 Размер S1	59 Размер S2	69 Размер L	285 Масса, гр.	265 гр. 0.27 см³ 1шт Упаковка	? Цена
zeta46076 Артикул	ТТ63 IP66 Тип изделия	Никелированная латунь Материал	УХЛ 1,5 Климатическое исполнение	64,5 Размер D	78 Размер D1	75 Размер S1	75 Размер S2	56 Размер L	Масса, гр.	По запросу Упаковка	? Цена
