Кабельный ввод с резьбой M ГОФРОМАТИК - линейка «ФудЛайн»
| Вид изделия | Кабельный ввод |
| Температура транспортировки, монтажа и эксплуатации | от -40 до +100 °С |
| Сертификат | 04ИДЮ128.RU.С01615 |
| Степeнь IP | IP66/IP67/IP68 |
| Климатическое исполнение | B 1, 5 |
| Изготавливается по | ТУ 27.33.13.130-055-99856433-2023 |
| Материал | Нержавеющая сталь |
| Бренд | ГОФРОМАТИК |
Описание

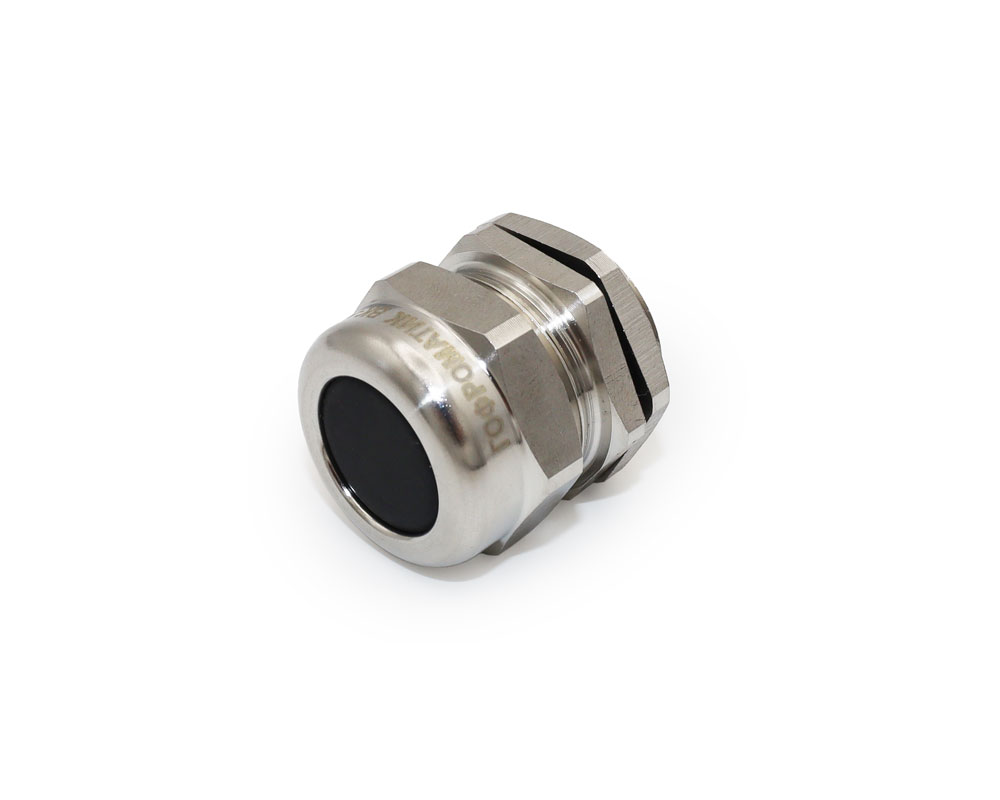

Кабельный ввод из нержавеющей стали предназначен для ввода, фиксации и герметизации электрических, волоконно-оптических кабелей, проводов в корпусах щитового электрооборудования с заявленной степенью защиты по IP

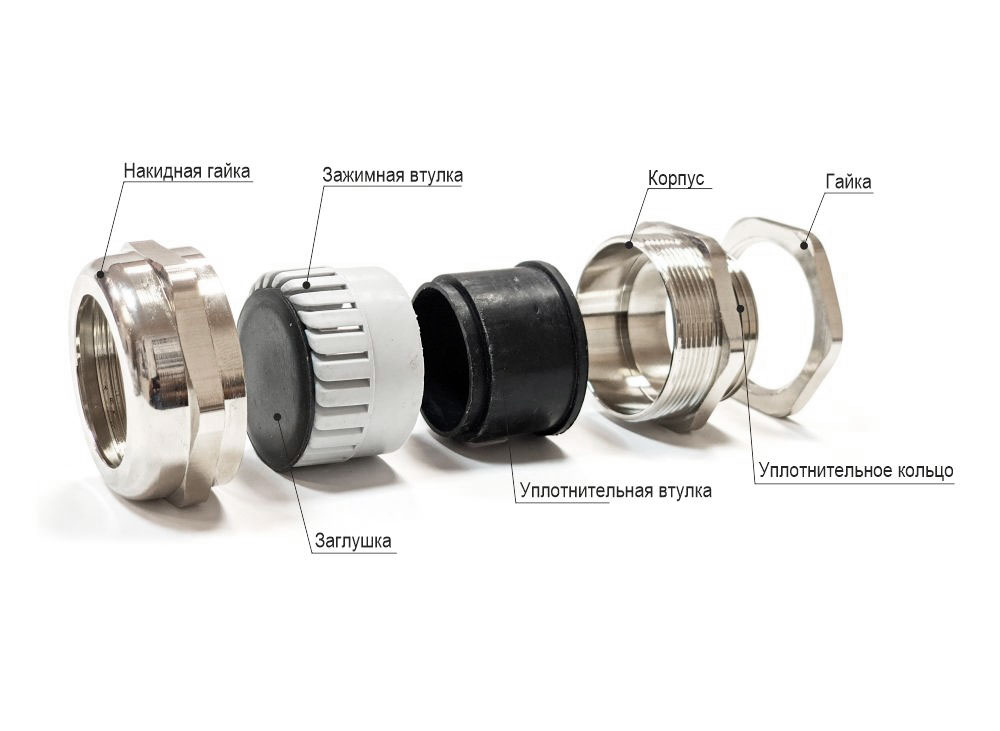

- 1. Плоская гайка
- 2. Круглое уплотнительное кольцо
- 3. Корпус кабельного ввода
- 4. Резиновая уплотнительная втулка
- 5. Пластиковая зажимная втулка
- 6. Заглушка
- 7. Накидная гайка
BIM и 3D модели
Документы
Описание
Кабельный ввод из нержавеющей стали предназначен для ввода, фиксации и герметизации электрических, волоконно-оптических кабелей, проводов в корпусах щитового электрооборудования с заявленной степенью защиты по IP
- 1. Плоская гайка
- 2. Круглое уплотнительное кольцо
- 3. Корпус кабельного ввода
- 4. Резиновая уплотнительная втулка
- 5. Пластиковая зажимная втулка
- 6. Заглушка
- 7. Накидная гайка
|
Артикул |
Тип изделия |

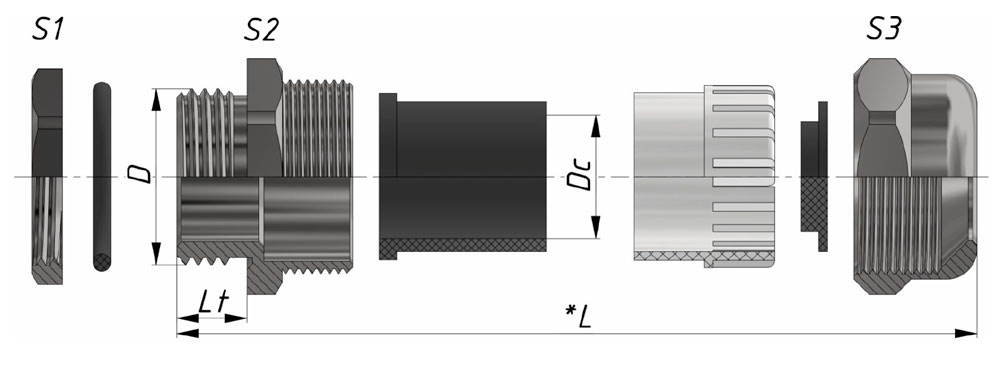

Типоразмер резьбы D, мм |
Диаметр кабеля Dс, мм |
Общая длина *L, мм |
Длина резьбы Lt, мм |
Размер под ключ, мм |
Упаковка |
Узнать цену |
||
|---|---|---|---|---|---|---|---|---|---|---|
|
S1 |
S2 (Кабельные вводы (сальники)) |
S3 (Кабельные вводы (сальники)) |
||||||||
|
Артикул
|
Тип изделия
|
М10х1 Типоразмер резьбы D, мм
|
3-6.5 Диаметр кабеля Dс, мм
|
26,7 Общая длина *L, мм
|
7 Длина резьбы Lt, мм
|
14 Размер под ключ S1, мм
|
14 Размер под ключ S2, мм (Кабельные вводы (сальники))
|
14 Размер под ключ S3, мм (Кабельные вводы (сальники))
|
13 гр. 0.01 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М12х1,5 Типоразмер резьбы D, мм
|
3-6.5 Диаметр кабеля Dс, мм
|
26,5 Общая длина *L, мм
|
7 Длина резьбы Lt, мм
|
15 Размер под ключ S1, мм
|
14 Размер под ключ S2, мм (Кабельные вводы (сальники))
|
14 Размер под ключ S3, мм (Кабельные вводы (сальники))
|
14 гр. 0.01 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М16х1,5 Типоразмер резьбы D, мм
|
4-8 Диаметр кабеля Dс, мм
|
29,3 Общая длина *L, мм
|
8 Длина резьбы Lt, мм
|
18 Размер под ключ S1, мм
|
18 Размер под ключ S2, мм (Кабельные вводы (сальники))
|
18 Размер под ключ S3, мм (Кабельные вводы (сальники))
|
29 гр. 0.01 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М18х1,5 Типоразмер резьбы D, мм
|
5-10 Диаметр кабеля Dс, мм
|
31,2 Общая длина *L, мм
|
8 Длина резьбы Lt, мм
|
20 Размер под ключ S1, мм
|
20 Размер под ключ S2, мм (Кабельные вводы (сальники))
|
20 Размер под ключ S3, мм (Кабельные вводы (сальники))
|
31 гр. 0.01 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М20х1,5 Типоразмер резьбы D, мм
|
6-12 Диаметр кабеля Dс, мм
|
31,7 Общая длина *L, мм
|
8 Длина резьбы Lt, мм
|
22 Размер под ключ S1, мм
|
22 Размер под ключ S2, мм (Кабельные вводы (сальники))
|
22 Размер под ключ S3, мм (Кабельные вводы (сальники))
|
38 гр. 0.02 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М22х1,5 Типоразмер резьбы D, мм
|
10-14 Диаметр кабеля Dс, мм
|
32,1 Общая длина *L, мм
|
8 Длина резьбы Lt, мм
|
24 Размер под ключ S1, мм
|
24 Размер под ключ S2, мм (Кабельные вводы (сальники))
|
24 Размер под ключ S3, мм (Кабельные вводы (сальники))
|
41 гр. 0.02 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М25х1,5 Типоразмер резьбы D, мм
|
12-16 Диаметр кабеля Dс, мм
|
34,4 Общая длина *L, мм
|
9 Длина резьбы Lt, мм
|
27 Размер под ключ S1, мм
|
27 Размер под ключ S2, мм (Кабельные вводы (сальники))
|
27 Размер под ключ S3, мм (Кабельные вводы (сальники))
|
65 гр. 0.04 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М25х1,5 Типоразмер резьбы D, мм
|
13-18 Диаметр кабеля Dс, мм
|
35,2 Общая длина *L, мм
|
9 Длина резьбы Lt, мм
|
30 Размер под ключ S1, мм
|
30 Размер под ключ S2, мм (Кабельные вводы (сальники))
|
30 Размер под ключ S3, мм (Кабельные вводы (сальники))
|
57 гр. 0.03 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М30х1,5 Типоразмер резьбы D, мм
|
13-18 Диаметр кабеля Dс, мм
|
35,2 Общая длина *L, мм
|
9 Длина резьбы Lt, мм
|
32 Размер под ключ S1, мм
|
30 Размер под ключ S2, мм (Кабельные вводы (сальники))
|
30 Размер под ключ S3, мм (Кабельные вводы (сальники))
|
79 гр. 0.04 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М32х1,5 Типоразмер резьбы D, мм
|
15-22 Диаметр кабеля Dс, мм
|
39,3 Общая длина *L, мм
|
10 Длина резьбы Lt, мм
|
35 Размер под ключ S1, мм
|
35 Размер под ключ S2, мм (Кабельные вводы (сальники))
|
35 Размер под ключ S3, мм (Кабельные вводы (сальники))
|
105 гр. 0.06 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М40х1,5 Типоразмер резьбы D, мм
|
22-30 Диаметр кабеля Dс, мм
|
44,2 Общая длина *L, мм
|
10 Длина резьбы Lt, мм
|
45 Размер под ключ S1, мм
|
45 Размер под ключ S2, мм (Кабельные вводы (сальники))
|
45 Размер под ключ S3, мм (Кабельные вводы (сальники))
|
186 гр. 0.1 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М50х1,5 Типоразмер резьбы D, мм
|
32-38 Диаметр кабеля Dс, мм
|
47,5 Общая длина *L, мм
|
12 Длина резьбы Lt, мм
|
55 Размер под ключ S1, мм
|
55 Размер под ключ S2, мм (Кабельные вводы (сальники))
|
55 Размер под ключ S3, мм (Кабельные вводы (сальники))
|
244 гр. 0.19 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М60х1,5 Типоразмер резьбы D, мм
|
37-44 Диаметр кабеля Dс, мм
|
50,1 Общая длина *L, мм
|
13 Длина резьбы Lt, мм
|
65 Размер под ключ S1, мм
|
65 Размер под ключ S2, мм (Кабельные вводы (сальники))
|
65 Размер под ключ S3, мм (Кабельные вводы (сальники))
|
420 гр. 0.28 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М63х1,5 Типоразмер резьбы D, мм
|
37-44 Диаметр кабеля Dс, мм
|
50,1 Общая длина *L, мм
|
13 Длина резьбы Lt, мм
|
68 Размер под ключ S1, мм
|
65 Размер под ключ S2, мм (Кабельные вводы (сальники))
|
65 Размер под ключ S3, мм (Кабельные вводы (сальники))
|
445 гр. 0.3 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М72х2 Типоразмер резьбы D, мм
|
42-52 Диаметр кабеля Dс, мм
|
55,8 Общая длина *L, мм
|
15 Длина резьбы Lt, мм
|
75 Размер под ключ S1, мм
|
75 Размер под ключ S2, мм (Кабельные вводы (сальники))
|
75 Размер под ключ S3, мм (Кабельные вводы (сальники))
|
647 гр. 0.42 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М75х2 Типоразмер резьбы D, мм
|
42-52 Диаметр кабеля Dс, мм
|
55,8 Общая длина *L, мм
|
15 Длина резьбы Lt, мм
|
80 Размер под ключ S1, мм
|
75 Размер под ключ S2, мм (Кабельные вводы (сальники))
|
75 Размер под ключ S3, мм (Кабельные вводы (сальники))
|
703 гр. 0.45 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М80х2 Типоразмер резьбы D, мм
|
55-62 Диаметр кабеля Dс, мм
|
56,6 Общая длина *L, мм
|
15 Длина резьбы Lt, мм
|
85 Размер под ключ S1, мм
|
85 Размер под ключ S2, мм (Кабельные вводы (сальники))
|
85 Размер под ключ S3, мм (Кабельные вводы (сальники))
|
719 гр. 0.57 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М88х2 Типоразмер резьбы D, мм
|
65-70 Диаметр кабеля Dс, мм
|
61,1 Общая длина *L, мм
|
18 Длина резьбы Lt, мм
|
94 Размер под ключ S1, мм
|
94 Размер под ключ S2, мм (Кабельные вводы (сальники))
|
94 Размер под ключ S3, мм (Кабельные вводы (сальники))
|
856 гр. 0.58 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М100х2 Типоразмер резьбы D, мм
|
78-84 Диаметр кабеля Dс, мм
|
70,4 Общая длина *L, мм
|
20 Длина резьбы Lt, мм
|
110 Размер под ключ S1, мм
|
110 Размер под ключ S2, мм (Кабельные вводы (сальники))
|
110 Размер под ключ S3, мм (Кабельные вводы (сальники))
|
1322 гр. 0.92 см³ 1шт Упаковка
|
?
Цена
|
