Технические характеристики

Сертификат	ЕАЭС RU C-RU.АЖ58.В.01664/21
Модель/исполнение	Прямолинейный
Маркировка взрывозащиты	1Ex db e II Gb X
Степeнь IP	IP68
Климатическое исполнение	УХЛ 1
Изготавливается по	ТУ 27.33.13.130-048-99856433-2021
Материал	Нержавеющая сталь
Бренд	ГОФРОМАТИК

Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГЗ2 и прокладка фторопластовая ПФ (в комплект поставки не входит)

3D модели

ВКВБ2-M16-9-14.stp
STP, 138.15 КБ

ВКВБ2-M20-9-14.stp
STP, 154 КБ

ВКВБ2-M20-14-20.stp
STP, 130.25 КБ

ВКВБ2-M25-20-26.stp
STP, 127.72 КБ

ᐁ Развернуть ᐁ

Техническая документация

ТУ 27.33.13.130-048-99856433-2021
PDF, 653.17 КБ

Сертификат соответствия
PDF, 2.37 МБ

Размеры

Артикул	Тип изделия	Диапазон диаметра кабеля Dk, мм	Длина резьбы Lp/Общая длина L, мм	Тип и размер резьбы D1	Размер под ключ S1/S2/S3	Упак.	Узнать цену
С уплотнителем из силикона (-60 ~ +130°C)
zeta32804 Артикул	ВКВБ2-НС-M16-9-14 Тип изделия	3-9 \| 7-14мм Диапазон диаметра кабеля Dk, мм	15/82,3 Длина резьбы Lp/Общая длина L, мм	М16х1,5 Тип и размер резьбы D1	25/25/25 Размер под ключ S1/S2/S3	127 гр. 0.05 см³ 1шт Упаковка	Узнать цену
zeta32808 Артикул	ВКВБ2-НС-M20-9-14 Тип изделия	3-9 \| 7-14мм Диапазон диаметра кабеля Dk, мм	15/81,9 Длина резьбы Lp/Общая длина L, мм	М20х1,5 Тип и размер резьбы D1	27/25/25 Размер под ключ S1/S2/S3	128 гр. 0.06 см³ 1шт Упаковка	Узнать цену
zeta32812 Артикул	ВКВБ2-НС-M20-14-20 Тип изделия	7-14 \| 12-20мм Диапазон диаметра кабеля Dk, мм	15/90 Длина резьбы Lp/Общая длина L, мм	М20х1,5 Тип и размер резьбы D1	32/32/32 Размер под ключ S1/S2/S3	203 гр. 0.09 см³ 1шт Упаковка	Узнать цену
zeta32816 Артикул	ВКВБ2-НС-M25-14-20 Тип изделия	7-14 \| 12-20мм Диапазон диаметра кабеля Dk, мм	15/90 Длина резьбы Lp/Общая длина L, мм	М25х1,5 Тип и размер резьбы D1	32/32/32 Размер под ключ S1/S2/S3	204 гр. 0.09 см³ 1шт Упаковка	Узнать цену
zeta32820 Артикул	ВКВБ2-НС-M25-20-26 Тип изделия	12-20 \| 18-26мм Диапазон диаметра кабеля Dk, мм	15/92,1 Длина резьбы Lp/Общая длина L, мм	М25х1,5 Тип и размер резьбы D1	40/40/40 Размер под ключ S1/S2/S3	303 гр. 0.15 см³ 1шт Упаковка	Узнать цену
zeta32824 Артикул	ВКВБ2-НС-M32-20-26 Тип изделия	12-20 \| 18-26мм Диапазон диаметра кабеля Dk, мм	20/97,4 Длина резьбы Lp/Общая длина L, мм	М32х1,5 Тип и размер резьбы D1	40/40/40 Размер под ключ S1/S2/S3	302 гр. 0.16 см³ 1шт Упаковка	Узнать цену
zeta32828 Артикул	ВКВБ2-НС-M32-26-33 Тип изделия	18-26 \| 25-33мм Диапазон диаметра кабеля Dk, мм	20/106,7 Длина резьбы Lp/Общая длина L, мм	М32х1,5 Тип и размер резьбы D1	43/43/45 Размер под ключ S1/S2/S3	391 гр. 0.2 см³ 1шт Упаковка	Узнать цену
zeta32832 Артикул	ВКВБ2-НС-M40-26-33 Тип изделия	18-26 \| 25-33мм Диапазон диаметра кабеля Dk, мм	20/107,5 Длина резьбы Lp/Общая длина L, мм	М40х1,5 Тип и размер резьбы D1	50/43/45 Размер под ключ S1/S2/S3	414 гр. 0.27 см³ 1шт Упаковка	Узнать цену
zeta32836 Артикул	ВКВБ2-НС-M40-33-38 Тип изделия	25-33 \| 30-38мм Диапазон диаметра кабеля Dk, мм	20/110,4 Длина резьбы Lp/Общая длина L, мм	М40х1,5 Тип и размер резьбы D1	52/52/52 Размер под ключ S1/S2/S3	525 гр. 0.3 см³ 1шт Упаковка	Узнать цену
zeta32840 Артикул	ВКВБ2-НС-M50-33-38 Тип изделия	25-33 \| 30-38мм Диапазон диаметра кабеля Dk, мм	20/110,4 Длина резьбы Lp/Общая длина L, мм	М50х1,5 Тип и размер резьбы D1	59/52/52 Размер под ключ S1/S2/S3	534 гр. 0.38 см³ 1шт Упаковка	Узнать цену
zeta32844 Артикул	ВКВБ2-НС-M50-38-45 Тип изделия	30-38 \| 37-45мм Диапазон диаметра кабеля Dk, мм	20/114,1 Длина резьбы Lp/Общая длина L, мм	М50х1,5 Тип и размер резьбы D1	59/59/59 Размер под ключ S1/S2/S3	653 гр. 0.4 см³ 1шт Упаковка	Узнать цену
zeta32848 Артикул	ВКВБ2-НС-M50-45-51 Тип изделия	37-45 \| 42-51мм Диапазон диаметра кабеля Dk, мм	20/119,1 Длина резьбы Lp/Общая длина L, мм	М50х1,5 Тип и размер резьбы D1	64/64/68 Размер под ключ S1/S2/S3	757 гр. 0.49 см³ 1шт Упаковка	Узнать цену
zeta32852 Артикул	ВКВБ2-НС-M63-45-51 Тип изделия	37-45 \| 42-51мм Диапазон диаметра кабеля Dk, мм	22/121,2 Длина резьбы Lp/Общая длина L, мм	М63х1,5 Тип и размер резьбы D1	68/64/68 Размер под ключ S1/S2/S3	745 гр. 0.56 см³ 1шт Упаковка	Узнать цену
zeta32856 Артикул	ВКВБ2-НС-M63-51-57 Тип изделия	42-51 \| 48-57мм Диапазон диаметра кабеля Dk, мм	22/126 Длина резьбы Lp/Общая длина L, мм	М63х1,5 Тип и размер резьбы D1	77/77/77 Размер под ключ S1/S2/S3	1019 гр. 0.75 см³ 1шт Упаковка	Узнать цену
zeta32860 Артикул	ВКВБ2-НС-G3/8-9-14 Тип изделия	3-9 \| 7-14мм Диапазон диаметра кабеля Dk, мм	16,5 / 83,8 Длина резьбы Lp/Общая длина L, мм	G3/8-В Тип и размер резьбы D1	25/25/25 Размер под ключ S1/S2/S3	128 гр. 0.05 см³ 1шт Упаковка	Узнать цену
zeta32864 Артикул	ВКВБ2-НС-G1/2-9-14 Тип изделия	3-9 \| 7-14мм Диапазон диаметра кабеля Dk, мм	16,5 / 83,4 Длина резьбы Lp/Общая длина L, мм	G1/2-В Тип и размер резьбы D1	30/25/25 Размер под ключ S1/S2/S3	131 гр. 0.07 см³ 1шт Упаковка	Узнать цену
zeta32868 Артикул	ВКВБ2-НС-G1/2-14-20 Тип изделия	7-14 \| 12-20мм Диапазон диаметра кабеля Dk, мм	16,5 / 91,5 Длина резьбы Lp/Общая длина L, мм	G1/2-В Тип и размер резьбы D1	32/32/32 Размер под ключ S1/S2/S3	206 гр. 0.09 см³ 1шт Упаковка	Узнать цену
zeta32872 Артикул	ВКВБ2-НС-G3/4-14-20 Тип изделия	7-14 \| 12-20мм Диапазон диаметра кабеля Dk, мм	16,5 / 91,5 Длина резьбы Lp/Общая длина L, мм	G3/4-В Тип и размер резьбы D1	32/32/32 Размер под ключ S1/S2/S3	203 гр. 0.11 см³ 1шт Упаковка	Узнать цену
zeta32876 Артикул	ВКВБ2-НС-G3/4-20-26 Тип изделия	12-20 \| 18-26мм Диапазон диаметра кабеля Dk, мм	16,5 / 93,6 Длина резьбы Lp/Общая длина L, мм	G3/4-В Тип и размер резьбы D1	40/40/40 Размер под ключ S1/S2/S3	304 гр. 0.15 см³ 1шт Упаковка	Узнать цену
zeta32880 Артикул	ВКВБ2-НС-G1-20-26 Тип изделия	12-20 \| 18-26мм Диапазон диаметра кабеля Dk, мм	20,5 / 97,9 Длина резьбы Lp/Общая длина L, мм	G1-В Тип и размер резьбы D1	40/40/40 Размер под ключ S1/S2/S3	313 гр. 0.16 см³ 1шт Упаковка	Узнать цену
zeta32884 Артикул	ВКВБ2-НС-G1-26-33 Тип изделия	18-26 \| 25-33мм Диапазон диаметра кабеля Dk, мм	20,5 / 107,2 Длина резьбы Lp/Общая длина L, мм	G1-В Тип и размер резьбы D1	43/43/45 Размер под ключ S1/S2/S3	390 гр. 0.2 см³ 1шт Упаковка	Узнать цену
zeta32888 Артикул	ВКВБ2-НС-G1 ¼-26-33 Тип изделия	18-26 \| 25-33мм Диапазон диаметра кабеля Dk, мм	20,5 / 108 Длина резьбы Lp/Общая длина L, мм	G1 1/4-В Тип и размер резьбы D1	52/43/45 Размер под ключ S1/S2/S3	408 гр. 0.29 см³ 1шт Упаковка	Узнать цену
zeta32892 Артикул	ВКВБ2-НС-G1 ¼-33-38 Тип изделия	25-33 \| 30-38мм Диапазон диаметра кабеля Dk, мм	20,5 / 110,9 Длина резьбы Lp/Общая длина L, мм	G1 1/4-В Тип и размер резьбы D1	52/52/52 Размер под ключ S1/S2/S3	518 гр. 0.3 см³ 1шт Упаковка	Узнать цену
zeta32896 Артикул	ВКВБ2-НС-G1 ½-33-38 Тип изделия	25-33 \| 30-38мм Диапазон диаметра кабеля Dk, мм	20,5 / 110,9 Длина резьбы Lp/Общая длина L, мм	G1 1/2-В Тип и размер резьбы D1	59/52/52 Размер под ключ S1/S2/S3	529 гр. 0.38 см³ 1шт Упаковка	Узнать цену
zeta32900 Артикул	ВКВБ2-НС-G1 ½-38-45 Тип изделия	30-38 \| 37-45мм Диапазон диаметра кабеля Dk, мм	20,5 / 114,6 Длина резьбы Lp/Общая длина L, мм	G1 1/2-В Тип и размер резьбы D1	59/59/59 Размер под ключ S1/S2/S3	652 гр. 0.4 см³ 1шт Упаковка	Узнать цену
zeta32904 Артикул	ВКВБ2-НС-G1 ½-42-51 Тип изделия	37-42 \| 48-57мм Диапазон диаметра кабеля Dk, мм	20,5 / 119,6 Длина резьбы Lp/Общая длина L, мм	G1 1/2-В Тип и размер резьбы D1	64/64/68 Размер под ключ S1/S2/S3	784 гр. 0.49 см³ 1шт Упаковка	Узнать цену
zeta32908 Артикул	ВКВБ2-НС-G2-45-51 Тип изделия	37-45 \| 42-51мм Диапазон диаметра кабеля Dk, мм	22/121,2 Длина резьбы Lp/Общая длина L, мм	G2-В Тип и размер резьбы D1	68/64/68 Размер под ключ S1/S2/S3	750 гр. 0.56 см³ 1шт Упаковка	Узнать цену
zeta32912 Артикул	ВКВБ2-НС-G2-51-57 Тип изделия	42-51 \| 48-57мм Диапазон диаметра кабеля Dk, мм	22/126 Длина резьбы Lp/Общая длина L, мм	G2-В Тип и размер резьбы D1	77/77/77 Размер под ключ S1/S2/S3	1032 гр. 0.75 см³ 1шт Упаковка	Узнать цену
zeta32916 Артикул	ВКВБ2-НС-К3/8-9-14 Тип изделия	3-9 \| 7-14мм Диапазон диаметра кабеля Dk, мм	16,5/83,8 Длина резьбы Lp/Общая длина L, мм	К3/8 Тип и размер резьбы D1	25/25/25 Размер под ключ S1/S2/S3	131 гр. 0.05 см³ 1шт Упаковка	Узнать цену
zeta32920 Артикул	ВКВБ2-НС-К1/2-9-14 Тип изделия	3-9 \| 7-14мм Диапазон диаметра кабеля Dk, мм	21/87,9 Длина резьбы Lp/Общая длина L, мм	К1/2 Тип и размер резьбы D1	27/25/25 Размер под ключ S1/S2/S3	142 гр. 0.06 см³ 1шт Упаковка	Узнать цену
zeta32924 Артикул	ВКВБ2-НС-К1/2-14-20 Тип изделия	7-14 \| 12-20мм Диапазон диаметра кабеля Dk, мм	21/96 Длина резьбы Lp/Общая длина L, мм	К1/2 Тип и размер резьбы D1	32/32/32 Размер под ключ S1/S2/S3	217 гр. 0.1 см³ 1шт Упаковка	Узнать цену
zeta32928 Артикул	ВКВБ2-НС-К3/4-14-20 Тип изделия	7-14 \| 12-20мм Диапазон диаметра кабеля Dk, мм	21,5/96,5 Длина резьбы Lp/Общая длина L, мм	К3/4 Тип и размер резьбы D1	32/32/32 Размер под ключ S1/S2/S3	217 гр. 0.1 см³ 1шт Упаковка	Узнать цену
zeta32932 Артикул	ВКВБ2-НС-К3/4-20-26 Тип изделия	12-20 \| 18-26мм Диапазон диаметра кабеля Dk, мм	21,5/98,6 Длина резьбы Lp/Общая длина L, мм	К3/4 Тип и размер резьбы D1	40/40/40 Размер под ключ S1/S2/S3	318 гр. 0.16 см³ 1шт Упаковка	Узнать цену
zeta32936 Артикул	ВКВБ2-НС-К1-20-26 Тип изделия	12-20 \| 18-26мм Диапазон диаметра кабеля Dk, мм	26,5/103,9 Длина резьбы Lp/Общая длина L, мм	К1 Тип и размер резьбы D1	40/40/40 Размер под ключ S1/S2/S3	335 гр. 0.17 см³ 1шт Упаковка	Узнать цену
zeta32940 Артикул	ВКВБ2-НС-К1-26-33 Тип изделия	18-26 \| 25-33мм Диапазон диаметра кабеля Dk, мм	26,5/113,2 Длина резьбы Lp/Общая длина L, мм	К1 Тип и размер резьбы D1	43/43/45 Размер под ключ S1/S2/S3	414 гр. 0.21 см³ 1шт Упаковка	Узнать цену
zeta32944 Артикул	ВКВБ2-НС-К1 ¼-26-33 Тип изделия	18-26 \| 25-33мм Диапазон диаметра кабеля Dk, мм	27/114,5 Длина резьбы Lp/Общая длина L, мм	К1 1/4 Тип и размер резьбы D1	50/43/45 Размер под ключ S1/S2/S3	440 гр. 0.29 см³ 1шт Упаковка	Узнать цену
zeta32948 Артикул	ВКВБ2-НС-К1 ¼-33-38 Тип изделия	25-33 \| 30-38мм Диапазон диаметра кабеля Dk, мм	27/117,4 Длина резьбы Lp/Общая длина L, мм	К1 1/4 Тип и размер резьбы D1	52/52/52 Размер под ключ S1/S2/S3	549 гр. 0.32 см³ 1шт Упаковка	Узнать цену
zeta32952 Артикул	ВКВБ2-НС-К1 ½-33-38 Тип изделия	25-33 \| 30-38мм Диапазон диаметра кабеля Dk, мм	27,5/117,9 Длина резьбы Lp/Общая длина L, мм	К1 1/4 Тип и размер резьбы D1	59/52/52 Размер под ключ S1/S2/S3	572 гр. 0.41 см³ 1шт Упаковка	Узнать цену
zeta32956 Артикул	ВКВБ2-НС-К1 ½-38-45 Тип изделия	30-38 \| 37-45мм Диапазон диаметра кабеля Dk, мм	27,5/121,6 Длина резьбы Lp/Общая длина L, мм	К1 1/4 Тип и размер резьбы D1	59/59/59 Размер под ключ S1/S2/S3	696 гр. 0.42 см³ 1шт Упаковка	Узнать цену
zeta32960 Артикул	ВКВБ2-НС-К2-45-51 Тип изделия	37-45 \| 42-51мм Диапазон диаметра кабеля Dk, мм	28/127,2 Длина резьбы Lp/Общая длина L, мм	К2 Тип и размер резьбы D1	64/64/68 Размер под ключ S1/S2/S3	784 гр. 0.59 см³ 1шт Упаковка	Узнать цену
zeta32964 Артикул	ВКВБ2-НС-К2-51-57 Тип изделия	42-51 \| 48-57мм Диапазон диаметра кабеля Dk, мм	28/132 Длина резьбы Lp/Общая длина L, мм	К2 Тип и размер резьбы D1	77/77/77 Размер под ключ S1/S2/S3	1065 гр. 0.78 см³ 1шт Упаковка	Узнать цену
С уплотнителем из резины МБС (-40 ~ +100°C)
zeta32803 Артикул	ВКВБ2-НР-M16-9-14 Тип изделия	3-9 \| 7-14мм Диапазон диаметра кабеля Dk, мм	15/82,3 Длина резьбы Lp/Общая длина L, мм	М16х1,5 Тип и размер резьбы D1	25/25/25 Размер под ключ S1/S2/S3	127 гр. 0.05 см³ 1шт Упаковка	Узнать цену
zeta32807 Артикул	ВКВБ2-НР-M20-9-14 Тип изделия	3-9 \| 7-14мм Диапазон диаметра кабеля Dk, мм	15/81,9 Длина резьбы Lp/Общая длина L, мм	М20х1,5 Тип и размер резьбы D1	27/25/25 Размер под ключ S1/S2/S3	128 гр. 0.06 см³ 1шт Упаковка	Узнать цену
zeta32811 Артикул	ВКВБ2-НР-M20-14-20 Тип изделия	7-14 \| 12-20мм Диапазон диаметра кабеля Dk, мм	15/90 Длина резьбы Lp/Общая длина L, мм	М20х1,5 Тип и размер резьбы D1	32/32/32 Размер под ключ S1/S2/S3	203 гр. 0.09 см³ 1шт Упаковка	Узнать цену
zeta32815 Артикул	ВКВБ2-НР-M25-14-20 Тип изделия	7-14 \| 12-20мм Диапазон диаметра кабеля Dk, мм	15/90 Длина резьбы Lp/Общая длина L, мм	М25х1,5 Тип и размер резьбы D1	32/32/32 Размер под ключ S1/S2/S3	204 гр. 0.09 см³ 1шт Упаковка	Узнать цену
zeta32819 Артикул	ВКВБ2-НР-M25-20-26 Тип изделия	12-20 \| 18-26мм Диапазон диаметра кабеля Dk, мм	15/92,1 Длина резьбы Lp/Общая длина L, мм	М25х1,5 Тип и размер резьбы D1	40/40/40 Размер под ключ S1/S2/S3	303 гр. 0.15 см³ 1шт Упаковка	Узнать цену
zeta32823 Артикул	ВКВБ2-НР-M32-20-26 Тип изделия	12-20 \| 18-26мм Диапазон диаметра кабеля Dk, мм	20/97,4 Длина резьбы Lp/Общая длина L, мм	М32х1,5 Тип и размер резьбы D1	40/40/40 Размер под ключ S1/S2/S3	302 гр. 0.16 см³ 1шт Упаковка	Узнать цену
zeta32827 Артикул	ВКВБ2-НР-M32-26-33 Тип изделия	18-26 \| 25-33мм Диапазон диаметра кабеля Dk, мм	20/106,7 Длина резьбы Lp/Общая длина L, мм	М32х1,5 Тип и размер резьбы D1	43/43/45 Размер под ключ S1/S2/S3	391 гр. 0.2 см³ 1шт Упаковка	Узнать цену
zeta32831 Артикул	ВКВБ2-НР-M40-26-33 Тип изделия	18-26 \| 25-33мм Диапазон диаметра кабеля Dk, мм	20/107,5 Длина резьбы Lp/Общая длина L, мм	М40х1,5 Тип и размер резьбы D1	50/43/45 Размер под ключ S1/S2/S3	414 гр. 0.27 см³ 1шт Упаковка	Узнать цену
zeta32835 Артикул	ВКВБ2-НР-M40-33-38 Тип изделия	25-33 \| 30-38мм Диапазон диаметра кабеля Dk, мм	20/110,4 Длина резьбы Lp/Общая длина L, мм	М40х1,5 Тип и размер резьбы D1	52/52/52 Размер под ключ S1/S2/S3	525 гр. 0.3 см³ 1шт Упаковка	Узнать цену
zeta32839 Артикул	ВКВБ2-НР-M50-33-38 Тип изделия	25-33 \| 30-38мм Диапазон диаметра кабеля Dk, мм	20/110,4 Длина резьбы Lp/Общая длина L, мм	М50х1,5 Тип и размер резьбы D1	59/52/52 Размер под ключ S1/S2/S3	534 гр. 0.38 см³ 1шт Упаковка	Узнать цену
zeta32843 Артикул	ВКВБ2-НР-M50-38-45 Тип изделия	30-38 \| 37-45мм Диапазон диаметра кабеля Dk, мм	20/114,1 Длина резьбы Lp/Общая длина L, мм	М50х1,5 Тип и размер резьбы D1	59/59/59 Размер под ключ S1/S2/S3	653 гр. 0.4 см³ 1шт Упаковка	Узнать цену
zeta32847 Артикул	ВКВБ2-НР-M50-45-51 Тип изделия	37-45 \| 42-51мм Диапазон диаметра кабеля Dk, мм	20/119,1 Длина резьбы Lp/Общая длина L, мм	М50х1,5 Тип и размер резьбы D1	64/64/68 Размер под ключ S1/S2/S3	757 гр. 0.49 см³ 1шт Упаковка	Узнать цену
zeta32851 Артикул	ВКВБ2-НР-M63-45-51 Тип изделия	37-45 \| 42-51мм Диапазон диаметра кабеля Dk, мм	22/121,2 Длина резьбы Lp/Общая длина L, мм	М63х1,5 Тип и размер резьбы D1	68/64/68 Размер под ключ S1/S2/S3	745 гр. 0.56 см³ 1шт Упаковка	Узнать цену
zeta32855 Артикул	ВКВБ2-НР-M63-51-57 Тип изделия	42-51 \| 48-57мм Диапазон диаметра кабеля Dk, мм	22/126 Длина резьбы Lp/Общая длина L, мм	М63х1,5 Тип и размер резьбы D1	77/77/77 Размер под ключ S1/S2/S3	1019 гр. 0.75 см³ 1шт Упаковка	Узнать цену
zeta32859 Артикул	ВКВБ2-НР-G3/8-9-14 Тип изделия	3-9 \| 7-14мм Диапазон диаметра кабеля Dk, мм	16,5 / 83,8 Длина резьбы Lp/Общая длина L, мм	G3/8-В Тип и размер резьбы D1	25/25/25 Размер под ключ S1/S2/S3	128 гр. 0.05 см³ 1шт Упаковка	Узнать цену
zeta32863 Артикул	ВКВБ2-НР-G1/2-9-14 Тип изделия	3-9 \| 7-14мм Диапазон диаметра кабеля Dk, мм	16,5 / 83,4 Длина резьбы Lp/Общая длина L, мм	G1/2-В Тип и размер резьбы D1	30/25/25 Размер под ключ S1/S2/S3	131 гр. 0.07 см³ 1шт Упаковка	Узнать цену
zeta32867 Артикул	ВКВБ2-НР-G1/2-14-20 Тип изделия	7-14 \| 12-20мм Диапазон диаметра кабеля Dk, мм	16,5 / 91,5 Длина резьбы Lp/Общая длина L, мм	G1/2-В Тип и размер резьбы D1	32/32/32 Размер под ключ S1/S2/S3	206 гр. 0.09 см³ 1шт Упаковка	Узнать цену
zeta32871 Артикул	ВКВБ2-НР-G3/4-14-20 Тип изделия	7-14 \| 12-20мм Диапазон диаметра кабеля Dk, мм	16,5 / 91,5 Длина резьбы Lp/Общая длина L, мм	G3/4-В Тип и размер резьбы D1	32/32/32 Размер под ключ S1/S2/S3	203 гр. 0.11 см³ 1шт Упаковка	Узнать цену
zeta32875 Артикул	ВКВБ2-НР-G3/4-20-26 Тип изделия	12-20 \| 18-26мм Диапазон диаметра кабеля Dk, мм	16,5 / 93,6 Длина резьбы Lp/Общая длина L, мм	G3/4-В Тип и размер резьбы D1	40/40/40 Размер под ключ S1/S2/S3	304 гр. 0.15 см³ 1шт Упаковка	Узнать цену
zeta32879 Артикул	ВКВБ2-НР-G1-20-26 Тип изделия	12-20 \| 18-26мм Диапазон диаметра кабеля Dk, мм	20,5 / 97,9 Длина резьбы Lp/Общая длина L, мм	G1-В Тип и размер резьбы D1	40/40/40 Размер под ключ S1/S2/S3	313 гр. 0.16 см³ 1шт Упаковка	Узнать цену
zeta32883 Артикул	ВКВБ2-НР-G1-26-33 Тип изделия	18-26 \| 25-33мм Диапазон диаметра кабеля Dk, мм	20,5 / 107,2 Длина резьбы Lp/Общая длина L, мм	G1-В Тип и размер резьбы D1	43/43/45 Размер под ключ S1/S2/S3	По запросу Упаковка	Узнать цену
zeta32887 Артикул	ВКВБ2-НР-G1 ¼-26-33 Тип изделия	18-26 \| 25-33мм Диапазон диаметра кабеля Dk, мм	20,5 / 108 Длина резьбы Lp/Общая длина L, мм	G1 1/4-В Тип и размер резьбы D1	52/43/45 Размер под ключ S1/S2/S3	408 гр. 0.29 см³ 1шт Упаковка	Узнать цену
zeta32891 Артикул	ВКВБ2-НР-G1 ¼-33-38 Тип изделия	25-33 \| 30-38мм Диапазон диаметра кабеля Dk, мм	20,5 / 110,9 Длина резьбы Lp/Общая длина L, мм	G1 1/4-В Тип и размер резьбы D1	52/52/52 Размер под ключ S1/S2/S3	518 гр. 0.3 см³ 1шт Упаковка	Узнать цену
zeta32895 Артикул	ВКВБ2-НР-G1 ½-33-38 Тип изделия	25-33 \| 30-38мм Диапазон диаметра кабеля Dk, мм	20,5 / 110,9 Длина резьбы Lp/Общая длина L, мм	G1 1/2-В Тип и размер резьбы D1	59/52/52 Размер под ключ S1/S2/S3	529 гр. 0.38 см³ 1шт Упаковка	Узнать цену
zeta32899 Артикул	ВКВБ2-НР-G1 ½-38-45 Тип изделия	30-38 \| 37-45мм Диапазон диаметра кабеля Dk, мм	20,5 / 114,6 Длина резьбы Lp/Общая длина L, мм	G1 1/2-В Тип и размер резьбы D1	59/59/59 Размер под ключ S1/S2/S3	652 гр. 0.4 см³ 1шт Упаковка	Узнать цену
zeta32903 Артикул	ВКВБ2-НР-G1 ½-42-51 Тип изделия	37-42 \| 48-57мм Диапазон диаметра кабеля Dk, мм	20,5 / 119,6 Длина резьбы Lp/Общая длина L, мм	G1 1/2-В Тип и размер резьбы D1	64/64/68 Размер под ключ S1/S2/S3	784 гр. 0.49 см³ 1шт Упаковка	Узнать цену
zeta32907 Артикул	ВКВБ2-НР-G2-45-51 Тип изделия	37-45 \| 42-51мм Диапазон диаметра кабеля Dk, мм	22/121,2 Длина резьбы Lp/Общая длина L, мм	G2-В Тип и размер резьбы D1	68/64/68 Размер под ключ S1/S2/S3	750 гр. 0.56 см³ 1шт Упаковка	Узнать цену
zeta32911 Артикул	ВКВБ2-НР-G2-51-57 Тип изделия	42-51 \| 48-57мм Диапазон диаметра кабеля Dk, мм	22/126 Длина резьбы Lp/Общая длина L, мм	G2-В Тип и размер резьбы D1	77/77/77 Размер под ключ S1/S2/S3	1032 гр. 0.75 см³ 1шт Упаковка	Узнать цену
zeta32915 Артикул	ВКВБ2-НР-К3/8-9-14 Тип изделия	3-9 \| 7-14мм Диапазон диаметра кабеля Dk, мм	16,5/83,8 Длина резьбы Lp/Общая длина L, мм	К3/8 Тип и размер резьбы D1	25/25/25 Размер под ключ S1/S2/S3	131 гр. 0.05 см³ 1шт Упаковка	Узнать цену
zeta32919 Артикул	ВКВБ2-НР-К1/2-9-14 Тип изделия	3-9 \| 7-14мм Диапазон диаметра кабеля Dk, мм	21/87,9 Длина резьбы Lp/Общая длина L, мм	К1/2 Тип и размер резьбы D1	27/25/25 Размер под ключ S1/S2/S3	142 гр. 0.06 см³ 1шт Упаковка	Узнать цену
zeta32923 Артикул	ВКВБ2-НР-К1/2-14-20 Тип изделия	7-14 \| 12-20мм Диапазон диаметра кабеля Dk, мм	21/96 Длина резьбы Lp/Общая длина L, мм	К1/2 Тип и размер резьбы D1	32/32/32 Размер под ключ S1/S2/S3	217 гр. 0.1 см³ 1шт Упаковка	Узнать цену
zeta32927 Артикул	ВКВБ2-НР-К3/4-14-20 Тип изделия	7-14 \| 12-20мм Диапазон диаметра кабеля Dk, мм	21,5/96,5 Длина резьбы Lp/Общая длина L, мм	К3/4 Тип и размер резьбы D1	32/32/32 Размер под ключ S1/S2/S3	217 гр. 0.1 см³ 1шт Упаковка	Узнать цену
zeta32931 Артикул	ВКВБ2-НР-К3/4-20-26 Тип изделия	12-20 \| 18-26мм Диапазон диаметра кабеля Dk, мм	21,5/98,6 Длина резьбы Lp/Общая длина L, мм	К3/4 Тип и размер резьбы D1	40/40/40 Размер под ключ S1/S2/S3	318 гр. 0.16 см³ 1шт Упаковка	Узнать цену
zeta32935 Артикул	ВКВБ2-НР-К1-20-26 Тип изделия	12-20 \| 18-26мм Диапазон диаметра кабеля Dk, мм	26,5/103,9 Длина резьбы Lp/Общая длина L, мм	К1 Тип и размер резьбы D1	40/40/40 Размер под ключ S1/S2/S3	335 гр. 0.17 см³ 1шт Упаковка	Узнать цену
zeta32939 Артикул	ВКВБ2-НР-К1-26-33 Тип изделия	18-26 \| 25-33мм Диапазон диаметра кабеля Dk, мм	26,5/113,2 Длина резьбы Lp/Общая длина L, мм	К1 Тип и размер резьбы D1	43/43/45 Размер под ключ S1/S2/S3	414 гр. 0.21 см³ 1шт Упаковка	Узнать цену
zeta32943 Артикул	ВКВБ2-НР-К1 ¼-26-33 Тип изделия	18-26 \| 25-33мм Диапазон диаметра кабеля Dk, мм	27/114,5 Длина резьбы Lp/Общая длина L, мм	К1 1/4 Тип и размер резьбы D1	50/43/45 Размер под ключ S1/S2/S3	440 гр. 0.29 см³ 1шт Упаковка	Узнать цену
zeta32947 Артикул	ВКВБ2-НР-К1 ¼-33-38 Тип изделия	25-33 \| 30-38мм Диапазон диаметра кабеля Dk, мм	27/117,4 Длина резьбы Lp/Общая длина L, мм	К1 1/4 Тип и размер резьбы D1	52/52/52 Размер под ключ S1/S2/S3	549 гр. 0.32 см³ 1шт Упаковка	Узнать цену
zeta32951 Артикул	ВКВБ2-НР-К1 ½-33-38 Тип изделия	25-33 \| 30-38мм Диапазон диаметра кабеля Dk, мм	27,5/117,9 Длина резьбы Lp/Общая длина L, мм	К1 1/4 Тип и размер резьбы D1	59/52/52 Размер под ключ S1/S2/S3	572 гр. 0.41 см³ 1шт Упаковка	Узнать цену
zeta32955 Артикул	ВКВБ2-НР-К1 ½-38-45 Тип изделия	30-38 \| 37-45мм Диапазон диаметра кабеля Dk, мм	27,5/121,6 Длина резьбы Lp/Общая длина L, мм	К1 1/4 Тип и размер резьбы D1	59/59/59 Размер под ключ S1/S2/S3	696 гр. 0.42 см³ 1шт Упаковка	Узнать цену
zeta32959 Артикул	ВКВБ2-НР-К2-45-51 Тип изделия	37-45 \| 42-51мм Диапазон диаметра кабеля Dk, мм	28/127,2 Длина резьбы Lp/Общая длина L, мм	К2 Тип и размер резьбы D1	64/64/68 Размер под ключ S1/S2/S3	784 гр. 0.59 см³ 1шт Упаковка	Узнать цену
zeta32963 Артикул	ВКВБ2-НР-К2-51-57 Тип изделия	42-51 \| 48-57мм Диапазон диаметра кабеля Dk, мм	28/132 Длина резьбы Lp/Общая длина L, мм	К2 Тип и размер резьбы D1	77/77/77 Размер под ключ S1/S2/S3	1065 гр. 0.78 см³ 1шт Упаковка	Узнать цену

Описание товара

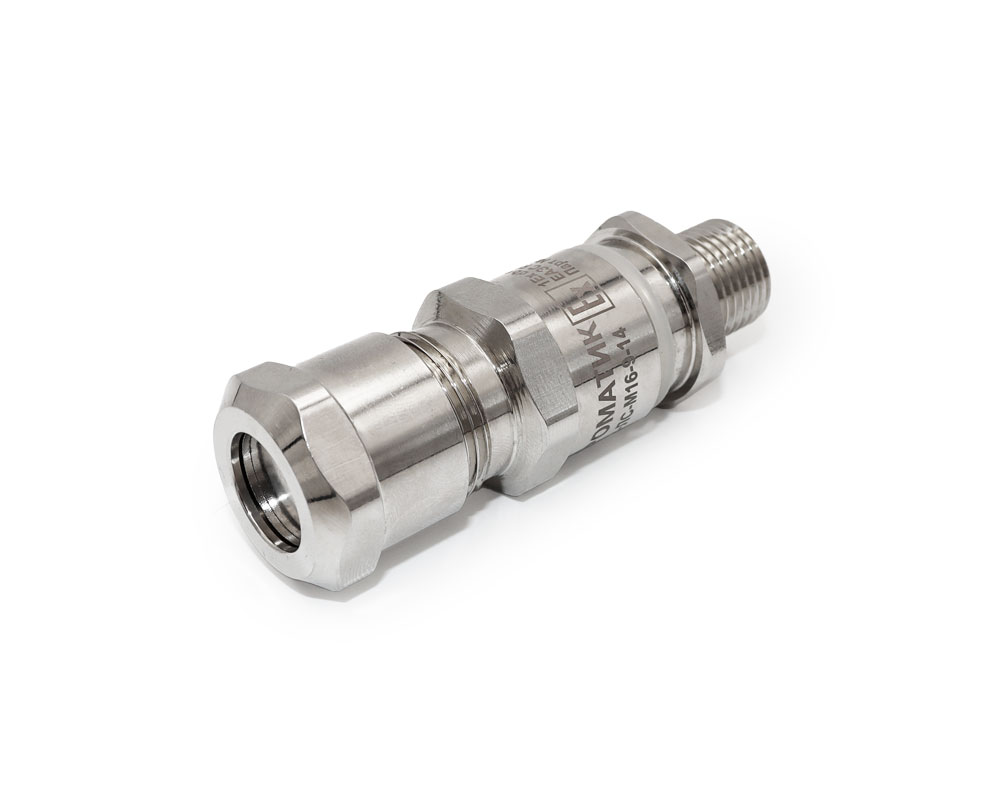

Кабельный ввод ВКВБ2 предназначен для обеспечения надёжного и безопасного ввода и фиксации бронированного кабеля в корпус взрывозащищённого электротехнического устройства с уплотнением внутренней и наружной оболочки кабеля и закрепления брони с обеспечением надёжного электрического соединения металлической брони кабеля, корпуса устройства и металлической оболочки электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.

Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).

Ex-вводы ВКВБ2 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.

Ex-вводы типа ВКВБ2 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014

Металлические части Ex-вводов изготовлены из шестигранных прутков:

Для Ex-вводов типа ВКВБ2-Л[Х] - латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84;
для Ex-вводов типа ВКВБ2-Н[Х] – нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014.

Ex-кабельные вводы типа ВКВ изготавливаются с уплотнительными элементами из двух материалов:

для Ex-вводов типа ВКВБ2-[Х]Р – из масло-бензостойкой резины МБС;
для Ex-вводов типа ВКВБ2-[Х]С – из термостойкой силиконовой резины.

Ex-вводы типа ВКВБ2 изготавливаются с метрической резьбой М по ГОСТ 24705-2004, с цилиндрической трубной резьбой «G» по ГОСТ 6357-81 и с конической резьбой К по ГОСТ 6111-52 В конструкции Ex-вводов типа ВКВБ2 предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.

ВКВБ2

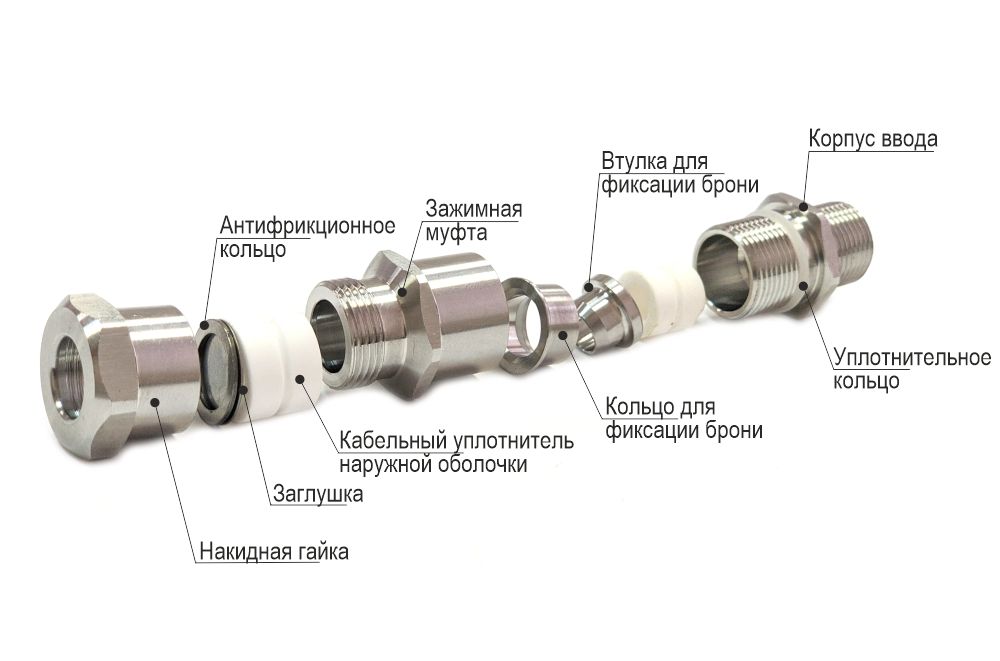

Состав комплекта:

Корпус ввода
Защитное уплотнительное кольцо
Кабельный уплотнитель
Втулка для фиксации брони
Кольцо для фиксации брони
Зажимная муфта
Кабельный уплотнитель наружной оболочки
Заглушка
Антифрикционное кольцо
Накидная гайка
