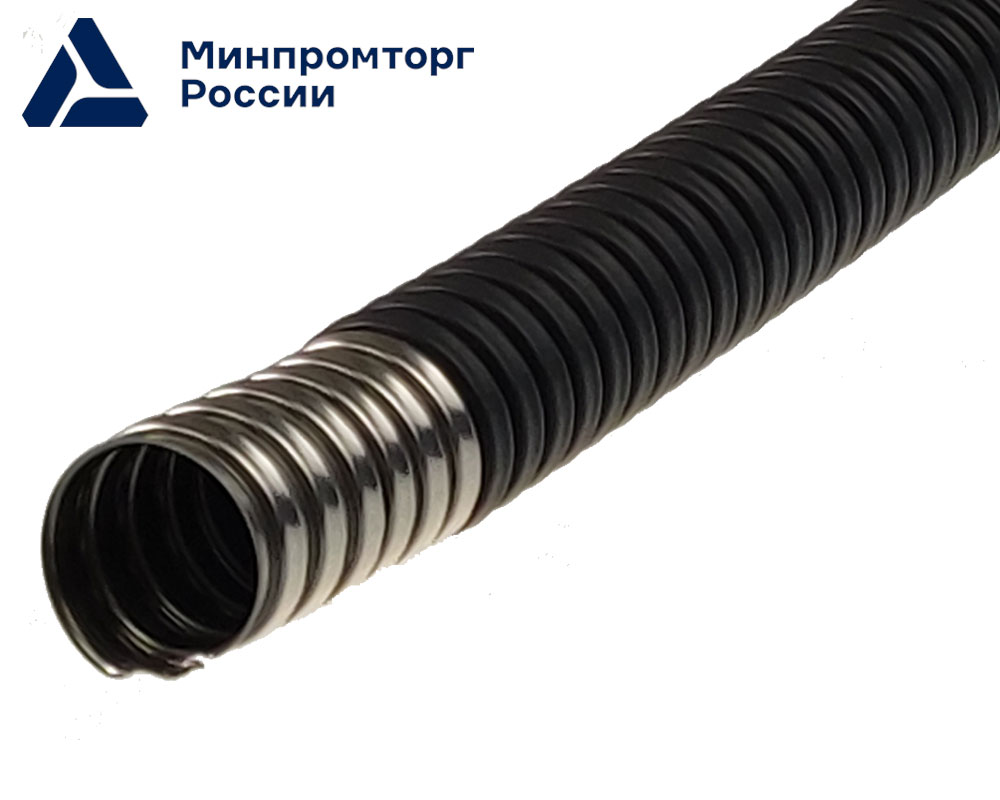

Металлорукав из нержавеющей стали в ПВХ изоляции Р3-НП нг - черный

Металлорукав из нержавеющей стали в ПВХ изоляции Р3-НП нг – черный

Каталог

Металлорукав из нержавеющей стали в ПВХ изоляции Р3-НП нг - черный

Не распространяет горение

Изгиб

Бензомаслостойкость

Стоек к ультрафиолетовому излучению

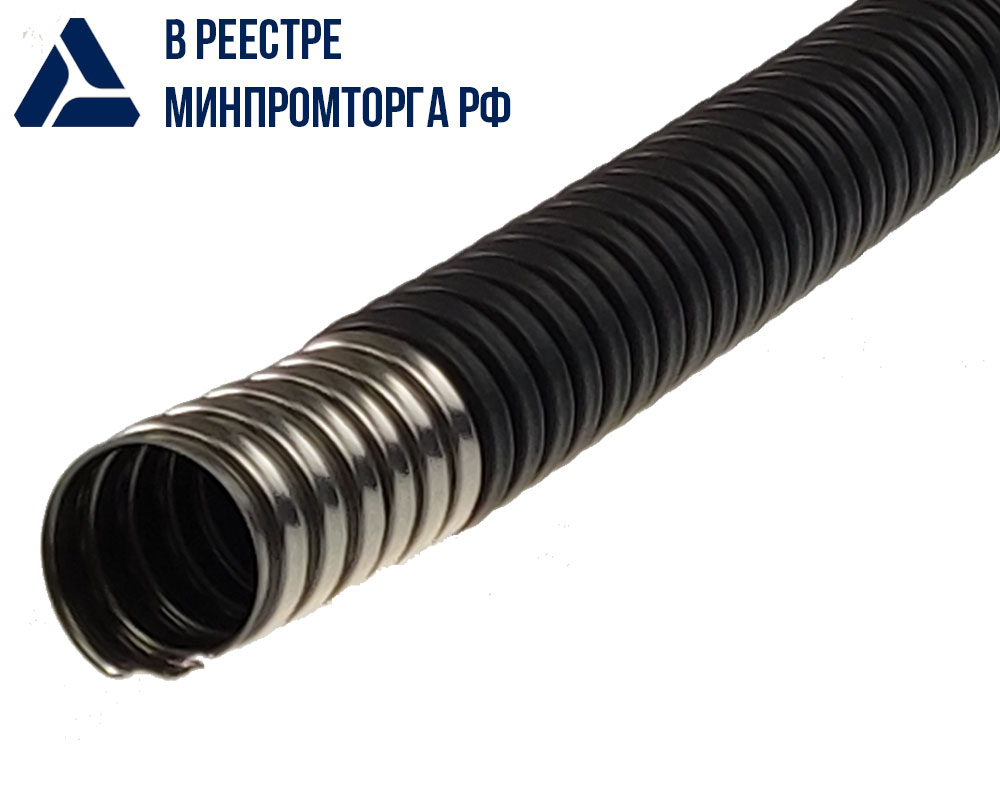

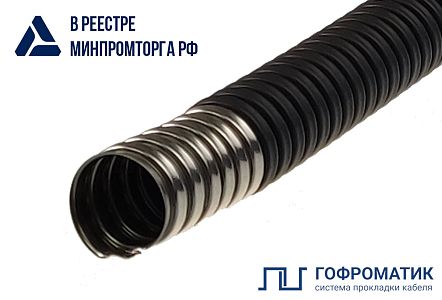

В реестре Минпромторга РФ

Вид изделия	Металлорукав из нержавеющей стали
Цвет	черный
Температура транспортировки, монтажа и эксплуатации в системах передвижных электроустановок	от -45 до +90 °С
Температура эксплуатации в системах стационарных электроустановок	от -60 до +90 °С
Сертификат	РОСС RU.31621.04ПШН4.ОС.05.СОО153
Наличие покрытия	ПВХ оболочка
Свойство покрытия	Стойкость к УФ-излучению, морозостойкость, бензомаслостойкость, нераспространение горения
Климатическое исполнение	B 1, 5
Степень защиты	IP67
Прочность при сжатии по ГОСТ Р МЭК 61386.1-2014	Не менее 750 H
Прочность при растяжении по ГОСТ Р МЭК 61386.1-2014	Не менее 500 Н
Код классификации по ГОСТ Р МЭК 61386.1-2014	33524367431
Изготавливается по	ТУ 25.99.29.190-030-99856433-2025
Пожарный сертификат	НСОПБ.RU.ЭО.ПР.111.Н.00491
Номер реестровой записи Минпромторг	10793959
Бренд	ГОФРОМАТИК

Описание

Металлорукав включен в Реестр Минпромторга.

Применяется для

Для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля во всех климатических зонах.

Преимущества:

Морозостойкость
Климатическое исполнение В1,5
Коррозийная стойкость
Не поддерживает горение
Высокая гибкость
Бензомаслостойкость

Металлорукав из нержавеющей стали в ПВХ изоляции Р3-НП нг предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля во всех климатических зонах на открытом воздухе с воздействием любых атмосферных факторов (дождь, ливень, снег, пыль при сильном ветре) и для эксплуатации в помещениях(объемах) с повышенной влажностью (например, в неотапливаемых и невентилируемых подземных помещениях, в том числе шахтах, подвалах, в почве, в таких судовых, корабельных и других помещениях, в которых возможно длительное наличие воды или частая конденсация влаги на стенах и потолке, в частности, в некоторых трюмах, цехах текстильных, гидрометаллургических производств и т.п.).

Металлорукав из нержавеющей стали в ПВХ изоляции Р3-НП нг является гибкой трубой повышенной гибкости и относится к композитной гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.

Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты. При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.

BIM и 3D модели

Документы

Описание

Скачать архив с 3D моделями

Скачать архив с BIM моделями

PDF Сертификат соответствия 2.17 МБ PDF ТУ 25.99.29.190-030-99856433-2025 6.87 МБ PDF Отказное письмо 378.87 КБ PDF Выписка из реестра российской продукции 10793959 236.23 КБ PDF Пожарный сертификат 1.94 МБ PDF Паспорт продукта - Металлорукав Р3-НП нг 1.23 МБ

Металлорукав включен в Реестр Минпромторга.

Применяется для

Преимущества:

Морозостойкость
Климатическое исполнение В1,5
Коррозийная стойкость
Не поддерживает горение
Высокая гибкость
Бензомаслостойкость

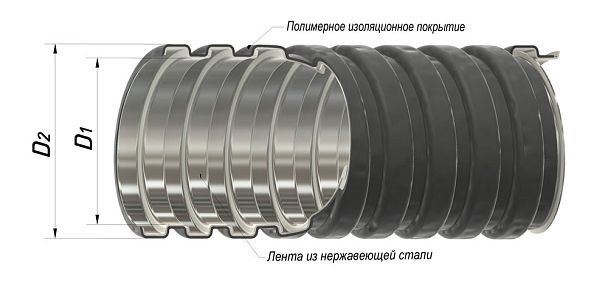

Артикул	Тип изделия	Условный проход	Внутренний диаметр D1, мм	Внешний диаметр D2, мм	Мин. радиус изгиба, мм	Упаковка	Цена
zeta44820 Артикул	Р3-НП нг 12 Тип изделия	12 Условный проход	11,2 Внутренний диаметр D1, мм	14,5 Внешний диаметр D2, мм	25 Мин. радиус изгиба, мм	12000 гр. 4300 см³ 100м Упаковка	? Цена
zeta44821 Артикул	Р3-НП нг 15 Тип изделия	15 Условный проход	14,7 Внутренний диаметр D1, мм	17,9 Внешний диаметр D2, мм	30 Мин. радиус изгиба, мм	9100 гр. 1704.3 см³ 50м Упаковка	? Цена
zeta44815 Артикул	Р3-НП нг 16 Тип изделия	16 Условный проход	14,7 Внутренний диаметр D1, мм	17,9 Внешний диаметр D2, мм	35 Мин. радиус изгиба, мм	9100 гр. 1704.3 см³ 50м Упаковка	? Цена
zeta44816 Артикул	Р3-НП нг 18 Тип изделия	18 Условный проход	16,9 Внутренний диаметр D1, мм	20,7 Внешний диаметр D2, мм	35 Мин. радиус изгиба, мм	7100 гр. 2154.6 см³ 50м Упаковка	? Цена
zeta44823 Артикул	Р3-НП нг 20 Тип изделия	20 Условный проход	19,2 Внутренний диаметр D1, мм	22,9 Внешний диаметр D2, мм	35 Мин. радиус изгиба, мм	9200 гр. 2381.4 см³ 50м Упаковка	? Цена
zeta44817 Артикул	Р3-НП нг 22 Тип изделия	22 Условный проход	20,7 Внутренний диаметр D1, мм	24,8 Внешний диаметр D2, мм	40 Мин. радиус изгиба, мм	8891 гр. 2528.4 см³ 50м Упаковка	? Цена
zeta44824 Артикул	Р3-НП нг 25 Тип изделия	25 Условный проход	24,7 Внутренний диаметр D1, мм	28,4 Внешний диаметр D2, мм	45 Мин. радиус изгиба, мм	13000 гр. 3066.75 см³ 50м Упаковка	? Цена
zeta44825 Артикул	Р3-НП нг 32 Тип изделия	32 Условный проход	30,4 Внутренний диаметр D1, мм	35,5 Внешний диаметр D2, мм	55 Мин. радиус изгиба, мм	9900 гр. 1485 см³ 25м Упаковка	? Цена
zeta44818 Артикул	Р3-НП нг 38 Тип изделия	38 Условный проход	36,4 Внутренний диаметр D1, мм	42,7 Внешний диаметр D2, мм	60 Мин. радиус изгиба, мм	9948 гр. 2187 см³ 25м Упаковка	? Цена
zeta44819 Артикул	Р3-НП нг 50 Тип изделия	50 Условный проход	48 Внутренний диаметр D1, мм	55,5 Внешний диаметр D2, мм	85 Мин. радиус изгиба, мм	12800 гр. 1139.25 см³ 15м Упаковка	? Цена
