Кабельные вводы пластиковые ВКД-ПР с системой вентиляции

Кабельный ввод с системой вентиляции ВКД-ПР

Каталог

Кабельные вводы пластиковые ВКД-ПР с системой вентиляции

Вид изделия	Кабельный ввод пластиковый
Температура транспортировки, монтажа и эксплуатации	от -40° до +100°
Сертификат	04ИДЮ128.RU.С01615
Степeнь IP	IP68
Климатическое исполнение	У 2
Изготавливается по	ТУ 27.33.13.130-055-99856433-2023
Материал	нейлон
Бренд	ГОФРОМАТИК

Описание

Кабельный ввод ВКД-ПР пластиковый с клапаном выравнивания давления (дышащий) – служит для обеспечения безопасного ввода и фиксации небронированного кабеля в корпус оборудования с дополнительной функцией выравнивания давления при изменении температурного режима оборудования.

Ввод выполняет функцию поддержания заявленной степени защиты оболочки по IP68 в то же время позволяя оборудованию «дышать».

Кабельный ввод ВКД-ПР предназначен для герметичного ввода-вывода небронированного кабеля в корпус электрооборудования без дополнительных сверлений и установки дополнительного оборудования для выравнивания давления..

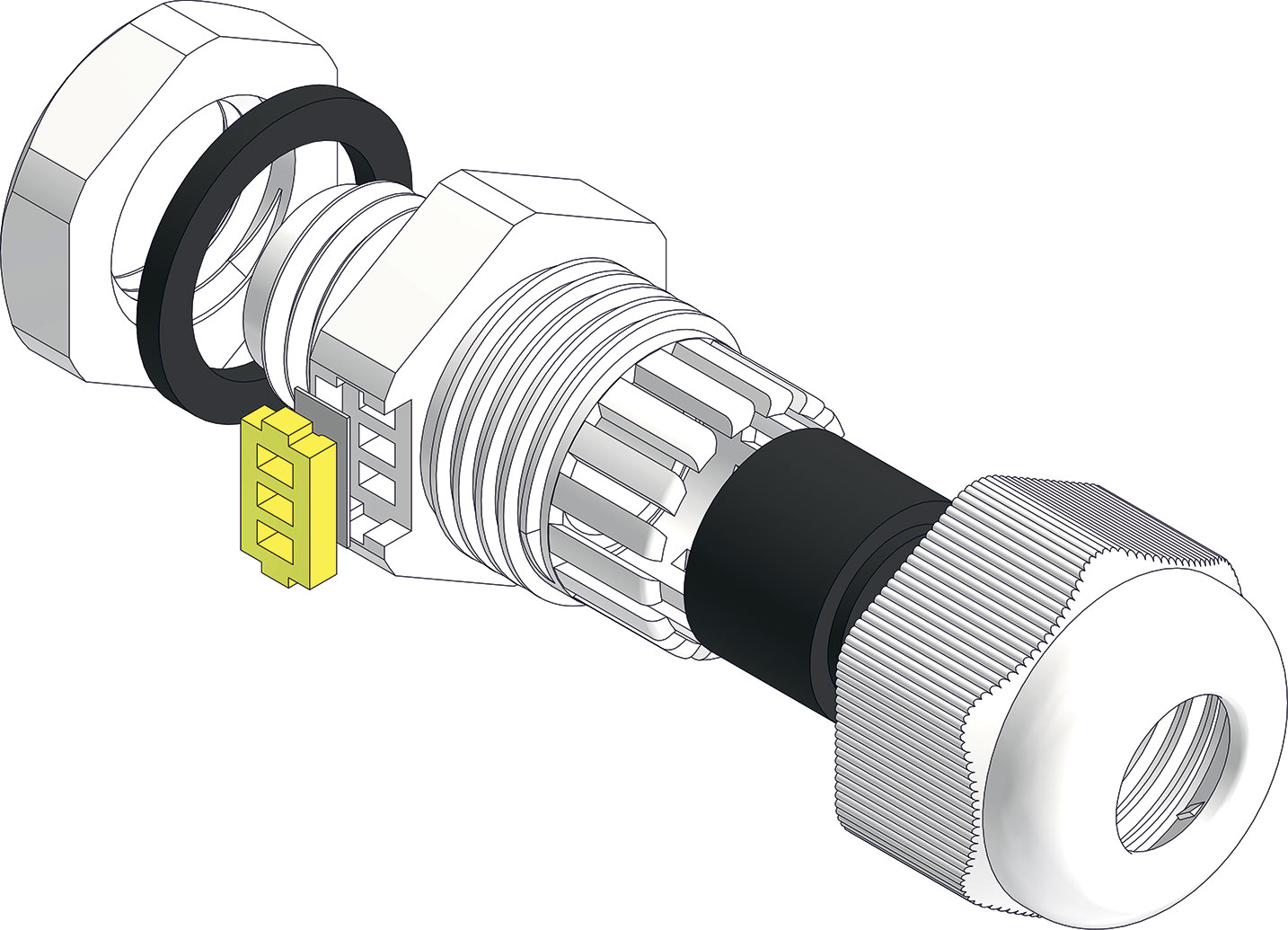

Состав комплекта:

1. Крепежная гайка;
2. Уплотнительное кольцо;
3. Корпус кабельного ввода;
4. Мембрана;
5. Заглушка;
6. Уплотнительная втулка;
7. Накидная гайка.

BIM и 3D модели

Документы

Описание

Скачать архив с 3D моделями (3)

PDF Сертификат соответствия IP 1.14 МБ PDF ТУ 27.33.13.130-055-99856433-2023 786.19 КБ PDF Отказное письмо 378.87 КБ PDF Паспорт продукта - Кабельные вводы ВКД-ПР 949.54 КБ

Состав комплекта:

1. Крепежная гайка;
2. Уплотнительное кольцо;
3. Корпус кабельного ввода;
4. Мембрана;
5. Заглушка;
6. Уплотнительная втулка;
7. Накидная гайка.

Артикул	Тип изделия	Цвет	Тип и размер резьбы D	Наружный диаметр кабеля Dk, мм	Общая длина L, мм	Длина резьбы Lp, мм	Вид резьбы	Размер под ключ, мм			Упаковка	Узнать цену
Артикул	Тип изделия	Цвет	Тип и размер резьбы D	Наружный диаметр кабеля Dk, мм	Общая длина L, мм	Длина резьбы Lp, мм	Вид резьбы	S1	S2	S3	Упаковка	Узнать цену
zeta30927 Артикул	ВКД-ПР-М12-8 Тип изделия	черный Цвет	М12х1,5 Тип и размер резьбы D	4-8 Наружный диаметр кабеля Dk, мм	32,3 Общая длина L, мм	9 Длина резьбы Lp, мм	M Вид резьбы	19 Размер под ключ S1, мм	19 Размер под ключ S2, мм	19 Размер под ключ S3, мм	6 гр. 0.01 см³ 1шт Упаковка	? Цена
zeta30930 Артикул	ВКД-ПР-М12-8 Тип изделия	серый Цвет	М12х1,5 Тип и размер резьбы D	4-8 Наружный диаметр кабеля Dk, мм	32,3 Общая длина L, мм	9 Длина резьбы Lp, мм	M Вид резьбы	18 Размер под ключ S1, мм	19 Размер под ключ S2, мм	19 Размер под ключ S3, мм	6 гр. 0.01 см³ 1шт Упаковка	? Цена
zeta30928 Артикул	ВКД-ПР-М16-10 Тип изделия	черный Цвет	М16х1,5 Тип и размер резьбы D	6-10 Наружный диаметр кабеля Dk, мм	33,8 Общая длина L, мм	9 Длина резьбы Lp, мм	M Вид резьбы	22 Размер под ключ S1, мм	22 Размер под ключ S2, мм	22 Размер под ключ S3, мм	8 гр. 0.02 см³ 1шт Упаковка	? Цена
zeta30931 Артикул	ВКД-ПР-М16-10 Тип изделия	серый Цвет	М16х1,5 Тип и размер резьбы D	6-10 Наружный диаметр кабеля Dk, мм	33,8 Общая длина L, мм	9 Длина резьбы Lp, мм	M Вид резьбы	18 Размер под ключ S1, мм	22 Размер под ключ S2, мм	22 Размер под ключ S3, мм	8 гр. 0.02 см³ 1шт Упаковка	? Цена
zeta30929 Артикул	ВКД-ПР-М20-12 Тип изделия	черный Цвет	М20х1,5 Тип и размер резьбы D	6-12 Наружный диаметр кабеля Dk, мм	36 Общая длина L, мм	9 Длина резьбы Lp, мм	M Вид резьбы	27 Размер под ключ S1, мм	24 Размер под ключ S2, мм	24 Размер под ключ S3, мм	10 гр. 0.03 см³ 1шт Упаковка	? Цена
zeta30932 Артикул	ВКД-ПР-М20-12 Тип изделия	серый Цвет	М20х1,5 Тип и размер резьбы D	6-12 Наружный диаметр кабеля Dk, мм	36 Общая длина L, мм	9 Длина резьбы Lp, мм	M Вид резьбы	27 Размер под ключ S1, мм	24 Размер под ключ S2, мм	24 Размер под ключ S3, мм	10 гр. 0.03 см³ 1шт Упаковка	? Цена
