Кабельные вводы ВКД с системой вентиляции
Подбор по параметрам
Очистить все параметры
Кабельные вводы ВКД с системой вентиляции
| Вид изделия | Кабельный ввод |
| Температура эксплуатации | от -40 °С до +100 °С |
| Сертификат | 04ИДЮ128.RU.С01615 |
| Материал уплотнителя | Резина маслостойкая |
| Длина резьбы, мм | 8 |
| Вентилируемый элемент | Мембрана EPTFE |
| Параметры мембраны | Воздухопроницаемость 260 л/мин |
| Степeнь IP | IP68 |
| Климатическое исполнение | УХЛ 1, 5 |
| Изготавливается по | ТУ 27.33.13.130-055-99856433-2023 |
| Материал | Никелированная латунь |
| Бренд | ГОФРОМАТИК |
Описание
Кабельный ввод с системой вентиляции, совмещают в себе ввод, и элемент выравнивания давления. Вводы такого типа производятся из латуни с никелевым покрытием.
Преимущества кабельного ввода и системы вентиляции объединены в одном изделии. Свойства мембраны остаются неизменными при любых диаметрах (указанных в диапазоне) используемого кабеля.
Установка таких вводов позволяет избежать сверления дополнительных отверстий для вентиляции и использования дополнительного оборудования.
Кабельный ввод с системой вентиляции позволяет сохранить степень защиты оборудования по IP68 и одновременно позволяет оборудованию "дышать".
Применяется для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля в корпус электротехнического устройства, в процессе работы которого происходит нагрев комплектующих и давление внутри корпуса увеличивается, при остывании давление уменьшается, вентилируемый кабельный ввод выравнивает давление внутри корпуса, а так же не допускать образование конденсата внутри корпуса оборудования

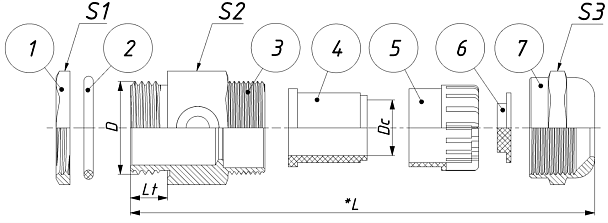

Состав комплекта:
- Плоская гайка;
- Уплотнительное кольцо;
- Корпус ввода;
- Пресс-шайба;
- Воздухообменная мембрана с уплотнителем;
- Резиновый кабельный уплотнитель;
- Пластиковое зажимное кольцо;
- Накидная гайка.
BIM и 3D модели
Документы
Описание
Кабельный ввод с системой вентиляции, совмещают в себе ввод, и элемент выравнивания давления. Вводы такого типа производятся из латуни с никелевым покрытием.
Преимущества кабельного ввода и системы вентиляции объединены в одном изделии. Свойства мембраны остаются неизменными при любых диаметрах (указанных в диапазоне) используемого кабеля.
Установка таких вводов позволяет избежать сверления дополнительных отверстий для вентиляции и использования дополнительного оборудования.
Кабельный ввод с системой вентиляции позволяет сохранить степень защиты оборудования по IP68 и одновременно позволяет оборудованию "дышать".
Применяется для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля в корпус электротехнического устройства, в процессе работы которого происходит нагрев комплектующих и давление внутри корпуса увеличивается, при остывании давление уменьшается, вентилируемый кабельный ввод выравнивает давление внутри корпуса, а так же не допускать образование конденсата внутри корпуса оборудования
Состав комплекта:
- Плоская гайка;
- Уплотнительное кольцо;
- Корпус ввода;
- Пресс-шайба;
- Воздухообменная мембрана с уплотнителем;
- Резиновый кабельный уплотнитель;
- Пластиковое зажимное кольцо;
- Накидная гайка.
|
Артикул |
Тип изделия |
Тип и размер резьбы D |
Диапазон диаметров кабеля Dс, мм |
Размеры, мм |
Упаковка |
Узнать цену |
||
|---|---|---|---|---|---|---|---|---|
|
Lt |
L* |
под ключ S1/S2/S3 |
||||||
|
Артикул
|
Тип изделия
|
М12х1,5 Тип и размер резьбы D
|
3-6,5 Диапазон диаметров кабеля Dс, мм
|
8 Размер Lt
|
36 Размер L*
|
14/18/18 Размер под ключ S1/S2/S3
|
20 гр. 0.01 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М12х1,5 Тип и размер резьбы D
|
4-8 Диапазон диаметров кабеля Dс, мм
|
8 Размер Lt
|
36 Размер L*
|
14/18/18 Размер под ключ S1/S2/S3
|
18 гр. 0.01 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М16х1,5 Тип и размер резьбы D
|
3-6 Диапазон диаметров кабеля Dс, мм
|
8 Размер Lt
|
36 Размер L*
|
18/18/18 Размер под ключ S1/S2/S3
|
39 гр. 0.02 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М16х1,5 Тип и размер резьбы D
|
4-8 Диапазон диаметров кабеля Dс, мм
|
8 Размер Lt
|
36 Размер L*
|
18/18/18 Размер под ключ S1/S2/S3
|
34 гр. 0.01 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М16х1,5 Тип и размер резьбы D
|
5-10 Диапазон диаметров кабеля Dс, мм
|
8 Размер Lt
|
39 Размер L*
|
18/20/20 Размер под ключ S1/S2/S3
|
36 гр. 0.02 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М18х1,5 Тип и размер резьбы D
|
5-10 Диапазон диаметров кабеля Dс, мм
|
8 Размер Lt
|
39 Размер L*
|
20/20/20 Размер под ключ S1/S2/S3
|
36 гр. 0.02 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М20х1,5 Тип и размер резьбы D
|
5-10 Диапазон диаметров кабеля Dс, мм
|
8 Размер Lt
|
40 Размер L*
|
22/22/22 Размер под ключ S1/S2/S3
|
54 гр. 0.03 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М20х1,5 Тип и размер резьбы D
|
6-12 Диапазон диаметров кабеля Dс, мм
|
8 Размер Lt
|
40 Размер L*
|
22/22/22 Размер под ключ S1/S2/S3
|
52 гр. 0.03 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М20х1,5 Тип и размер резьбы D
|
10-14 Диапазон диаметров кабеля Dс, мм
|
8 Размер Lt
|
42 Размер L*
|
22/24/24 Размер под ключ S1/S2/S3
|
50 гр. 0.03 см³ 1шт Упаковка
|
?
Цена
|
