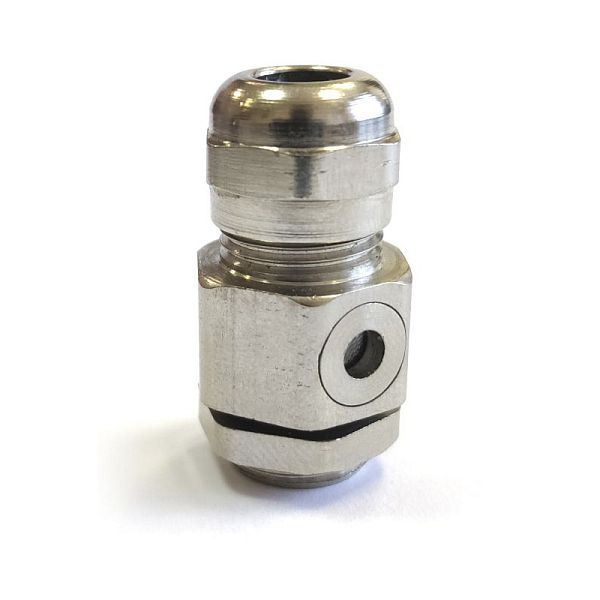

Кабельный ввод ВКД-ЛР-М20-10-L8 IP68 ГОФРОМАТИК
Кабельный ввод ВКД-ЛР-М20-10-L8 IP68 ГОФРОМАТИК
Кабельный ввод ВКД-ЛР-М20-10-L8 IP68 ГОФРОМАТИК
| Артикул товара | zeta33706 |
|---|---|
| Вид изделия | Кабельный ввод |
| Тип изделия | ВКД-ЛР-М20-10 |
| Материал | Никелированная латунь |
| Бренд | ГОФРОМАТИК |
Назначение
Кабельный ввод с системой вентиляции, совмещают в себе ввод, и элемент выравнивания давления. Вводы такого типа производятся из латуни с никелевым покрытием.
Преимущества кабельного ввода и системы вентиляции объединены в одном изделии. Свойства мембраны остаются неизменными при любых диаметрах (указанных в диапазоне) используемого кабеля.
Установка таких вводов позволяет избежать сверления дополнительных отверстий для вентиляции и использования дополнительного оборудования.
Кабельный ввод с системой вентиляции позволяет сохранить степень защиты оборудования по IP68 и одновременно позволяет оборудованию "дышать".
Применяется для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля в корпус электротехнического устройства, в процессе работы которого происходит нагрев комплектующих и давление внутри корпуса увеличивается, при остывании давление уменьшается, вентилируемый кабельный ввод выравнивает давление внутри корпуса, а так же не допускать образование конденсата внутри корпуса оборудования

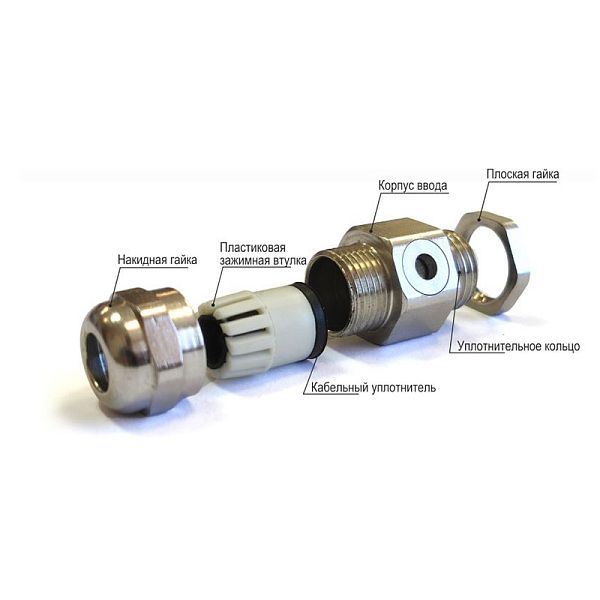

Состав комплекта:
- Плоская гайка;
- Уплотнительное кольцо;
- Корпус ввода;
- Пресс-шайба;
- Воздухообменная мембрана с уплотнителем;
- Резиновый кабельный уплотнитель;
- Пластиковое зажимное кольцо;
- Накидная гайка.
Технические характеристики
BIM и 3D модели
Документы
Описание товара
| Температура эксплуатации | от -40 °С до +100 °С |
| Тип и размер резьбы D | М20х1,5 |
| Сертификат | 04ИДЮ128.RU.С01615 |
| Диапазон диаметров кабеля Dс, мм | 5-10 |
| Материал уплотнителя | Резина маслостойкая |
| Размер Lt | 8 |
| Размер L* | 40 |
| Длина резьбы, мм | 8 |
| Вентилируемый элемент | Мембрана EPTFE |
| Параметры мембраны | Воздухопроницаемость 260 л/мин |
| Степeнь IP | IP68 |
| Климатическое исполнение | УХЛ 1, 5 |
| Изготавливается по | ТУ 27.33.13.130-055-99856433-2023 |
| Размер под ключ S1/S2/S3 | 22/22/22 |
Кабельный ввод с системой вентиляции ВКД-ЛР-М20-10, совмещают в себе ввод, и элемент выравнивания давления. Вводы такого типа производятся из латуни с никелевым покрытием.
Преимущества кабельного ввода и системы вентиляции объединены в одном изделии. Свойства мембраны остаются неизменными при любых диаметрах (указанных в диапазоне) используемого кабеля.
Установка таких вводов позволяет избежать сверления дополнительных отверстий для вентиляции и использования дополнительного оборудования.
Кабельный ввод с системой вентиляции позволяет сохранить степень защиты оборудования по IP68 и одновременно позволяет оборудованию "дышать".
Применяется для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля в корпус электротехнического устройства, в процессе работы которого происходит нагрев комплектующих и давление внутри корпуса увеличивается, при остывании давление уменьшается, вентилируемый кабельный ввод выравнивает давление внутри корпуса, а так же не допускать образование конденсата внутри корпуса оборудования
Состав комплекта:
- Плоская гайка;
- Уплотнительное кольцо;
- Корпус ввода;
- Пресс-шайба;
- Воздухообменная мембрана;
- Уплотнитель;
- Резиновый кабельный уплотнитель;
- Пластиковое зажимное кольцо;
- Накидная гайка.
