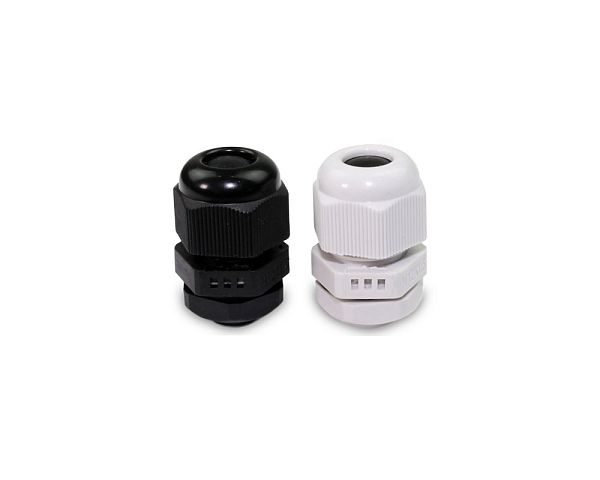

Кабельный ввод ВКД-ПР-М12-8-L9 IP68 черный ГОФРОМАТИК

Каталог

узнать цену и наличие

скачать в PDF

Артикул товара	zeta30927
Вид изделия	Кабельный ввод пластиковый
Тип изделия	ВКД-ПР-М12-8
Материал	нейлон
Бренд	ГОФРОМАТИК

Назначение

Кабельный ввод ВКД-ПР пластиковый с клапаном выравнивания давления (дышащий) – служит для обеспечения безопасного ввода и фиксации небронированного кабеля в корпус оборудования с дополнительной функцией выравнивания давления при изменении температурного режима оборудования.

Ввод выполняет функцию поддержания заявленной степени защиты оболочки по IP68 в то же время позволяя оборудованию «дышать».

Кабельный ввод ВКД-ПР предназначен для герметичного ввода-вывода небронированного кабеля в корпус электрооборудования без дополнительных сверлений и установки дополнительного оборудования для выравнивания давления..

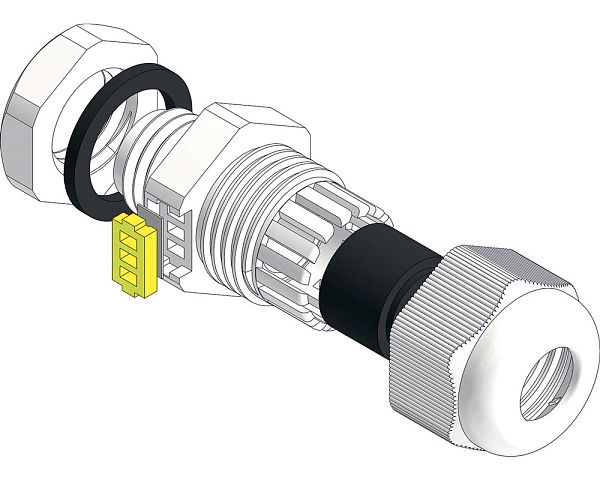

Состав комплекта:

1. Крепежная гайка;
2. Уплотнительное кольцо;
3. Корпус кабельного ввода;
4. Мембрана;
5. Заглушка;
6. Уплотнительная втулка;
7. Накидная гайка.

Технические характеристики

BIM и 3D модели

Документы

Описание товара

Цвет	черный
Температура транспортировки, монтажа и эксплуатации	от -40° до +100°

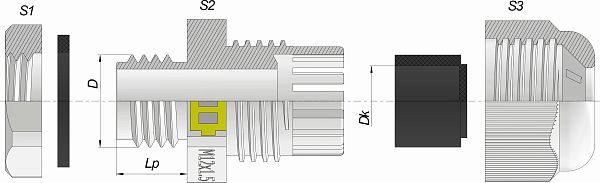

Тип и размер резьбы D	М12х1,5
Сертификат	04ИДЮ128.RU.С01615
Наружный диаметр кабеля Dk, мм	4-8
Общая длина L, мм	32,3
Длина резьбы Lp, мм	9
Вид резьбы	M
Степeнь IP	IP68
Климатическое исполнение	У 2
Изготавливается по	ТУ 27.33.13.130-055-99856433-2023
Размер под ключ S1, мм	19
Размер под ключ S2, мм	19
Размер под ключ S3, мм	19

STP 3D модель 1.26 МБ

PDF Сертификат соответствия IP 1.14 МБ PDF ТУ 27.33.13.130-055-99856433-2023 786.19 КБ PDF Отказное письмо 378.87 КБ PDF Паспорт продукта - Кабельные вводы ВКД-ПР 949.54 КБ

Пластиковый кабельный ввод с клапаном выравнивания давления (дышащий) с резьбой .

Служит для обеспечения безопасного ввода и фиксации небронированного кабеля с наружным диаметром 4-8 мм., в корпус оборудования без дополнительных сверлений и установки дополнительного оборудования для выравнивания давления.

Состав комплекта:
