Кабельные гибкие вводы

Гибкие вводы К1080-К1088

Каталог

Кабельные гибкие вводы

Изгиб

Горячеоцинкованная сталь

Температура эксплуатации в системах стационарных электроустановок:	от -40 до +60 °С
Температура транспортировки, монтажа и эксплуатации в системах передвижных электроустановок:	от -15 до +60 °С
Сертификат	Отказное письмо № ЕЛ/1011
Климатическое исполнение	У 2
Степень защиты	IP43 по ГОСТ 14254-2015
Прочность при сжатии по ГОСТ Р МЭК 61386.1-2014	Не менее 750 H
Прочность при растяжении по ГОСТ Р МЭК 61386.1-2014	Не менее 500 Н
Изготавливается по	ТУ 27.33.13.130-044-99856433-2020
Пожарный сертификат	04ИДЮ0.117.RU.H.00325
Уплотнитель	Без уплотнителя
Бренд	ГОФРОМАТИК

Описание

Простота монтажа
Повышенная степень защиты
Надежное соединение трубы с оболочкой
Современный внешний вид

Вводы гибкие К1080, К1081, К1082, К1083, К1084, К1085, К1086, К1087, К1088 предназначены для выполнения криволинейных участков трубных электропроводок при вводе в оболочку электрооборудования. Гибкий ввод состоит из муфты трубной МТ, металлорукава или шланга электромонтажного (ШЭМ), муфты вводной МВ.
Поставляется в сборе.

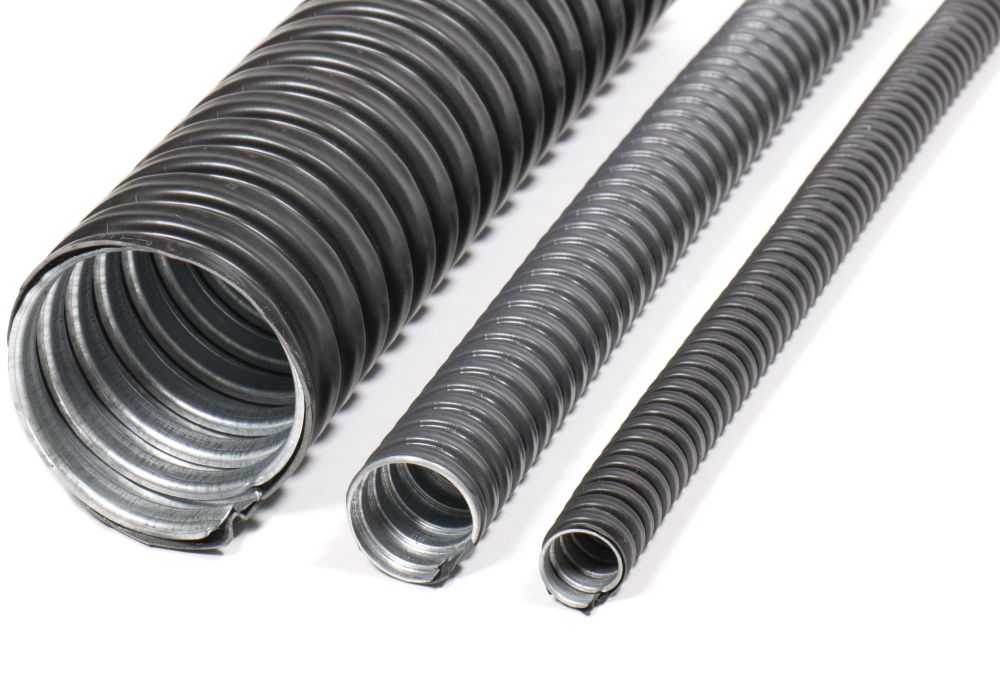

Для изготовления изделий видов климатического исполнения У2 используется металлорукав с полимерным покрытием (ШЭМ). Гибкий ввод не может использоваться как защитный проводник.

BIM и 3D модели

Документы

Описание

Скачать архив с 3D моделями

Скачать архив с BIM моделями

PDF ТУ 27.33.13.130-044-99856433-2020 638.22 КБ PDF Отказное письмо 378.87 КБ PDF Пожарный сертификат 1.94 МБ PDF Паспорт продукта - Гибкие вводы К1080 - К1088 563.51 КБ

Простота монтажа
Повышенная степень защиты
Надежное соединение трубы с оболочкой
Современный внешний вид

Артикул	Тип изделия	Условный проход	Внутренний диаметр d1	Внешний диаметр D2, мм	Длина L	Мин. радиус изгиба, мм	Масса, гр.	Упаковка	Цена
zeta40110 Артикул	К 1080 Тип изделия	20 Условный проход	G3/4" (26,5мм) Внутренний диаметр d1	25-27 Внешний диаметр D2, мм	425 Длина L	130 Мин. радиус изгиба, мм	0,21 Масса, гр.	1122 гр. 50.4 см³ 6шт Упаковка	? Цена
zeta40111 Артикул	К 1081 Тип изделия	20 Условный проход	G3/4" (26,5мм) Внутренний диаметр d1	25-27 Внешний диаметр D2, мм	655 Длина L	130 Мин. радиус изгиба, мм	0,25 Масса, гр.	1370 гр. 51 см³ 6шт Упаковка	? Цена
zeta40112 Артикул	К 1082 Тип изделия	20 Условный проход	G3/4" (26,5мм) Внутренний диаметр d1	25-27 Внешний диаметр D2, мм	925 Длина L	130 Мин. радиус изгиба, мм	0,30 Масса, гр.	1630 гр. 63.6 см³ 6шт Упаковка	? Цена
zeta40121 Артикул	К 1085 Тип изделия	25 Условный проход	G1" (33,3мм) Внутренний диаметр d1	32-34 Внешний диаметр D2, мм	925 Длина L	170 Мин. радиус изгиба, мм	0,4 Масса, гр.	1678 гр. 50.88 см³ 4шт Упаковка	? Цена
zeta40113 Артикул	К 1083 Тип изделия	32 Условный проход	G1 ¼" (42мм) Внутренний диаметр d1	41-43 Внешний диаметр D2, мм	425 Длина L	250 Мин. радиус изгиба, мм	0,44 Масса, гр.	1715 гр. 32.48 см³ 4шт Упаковка	? Цена
zeta40114 Артикул	К 1084 Тип изделия	32 Условный проход	G1 ¼" (42мм) Внутренний диаметр d1	41-43 Внешний диаметр D2, мм	655 Длина L	250 Мин. радиус изгиба, мм	0,53 Масса, гр.	2120 гр. 25.11 см³ 4шт Упаковка	? Цена
zeta40115 Артикул	К 1085 Тип изделия	32 Условный проход	G1 ¼" (42мм) Внутренний диаметр d1	41-43 Внешний диаметр D2, мм	925 Длина L	250 Мин. радиус изгиба, мм	0,63 Масса, гр.	1920 гр. 34.2 см³ 3шт Упаковка	? Цена
zeta40116 Артикул	К 1086 Тип изделия	38 Условный проход	G1½" (47,8мм) Внутренний диаметр d1	47-49 Внешний диаметр D2, мм	655 Длина L	250 Мин. радиус изгиба, мм	0,70 Масса, гр.	3080 гр. 63.94 см³ 4шт Упаковка	? Цена
zeta40117 Артикул	К 1087 Тип изделия	38 Условный проход	G1½" (47,8мм) Внутренний диаметр d1	47-49 Внешний диаметр D2, мм	925 Длина L	250 Мин. радиус изгиба, мм	0,83 Масса, гр.	2878 гр. 38.16 см³ 3шт Упаковка	? Цена
zeta40118 Артикул	К 1088 Тип изделия	50 Условный проход	G2" (59,7мм) Внутренний диаметр d1	59-61 Внешний диаметр D2, мм	940 Длина L	250 Мин. радиус изгиба, мм	1,25 Масса, гр.	4100 гр. 68.83 см³ 3шт Упаковка	? Цена
