Металлорукав РЗ-ЦА (с асбестовым уплотнением)
Подбор по параметрам
Очистить все параметры
Металлорукав РЗ-ЦА (с асбестовым уплотнением)
Изгиб
Горячеоцинкованная сталь
В реестре Минпромторга РФ
| Температура транспортировки, монтажа и эксплуатации | от -45 до +250 °С |
| Сертификат | РОСС RU.31621.04ПШН4.ОС.05.СОО153 |
| Климатическое исполнение | У 3 |
| Степень защиты | IP40 по ГОСТ 14254-2015 |
| Прочность при сжатии по ГОСТ Р МЭК 61386.1-2014 | Не менее 320 H |
| Прочность при растяжении по ГОСТ Р МЭК 61386.1-2014 | Не менее 250 Н |
| Код классификации по ГОСТ Р МЭК 61386.1-2014 | 2256414042 |
| Изготавливается по | ТУ 25.99.29.190-030-99856433-2025 |
| Пожарный сертификат | 04ИДЮ0.117.RU.H.00325 |
| Номер реестровой записи Минпромторг | 10793966 |
| Уплотнитель | Асбестовый уплотнитель |
| Бренд | ГОФРОМАТИК |
Описание
- Температура эксплуатации - от -45 до +250°C.
- Материал - оцинкованная сталь.
- Металлорукав включен в Реестр Минпромторга.

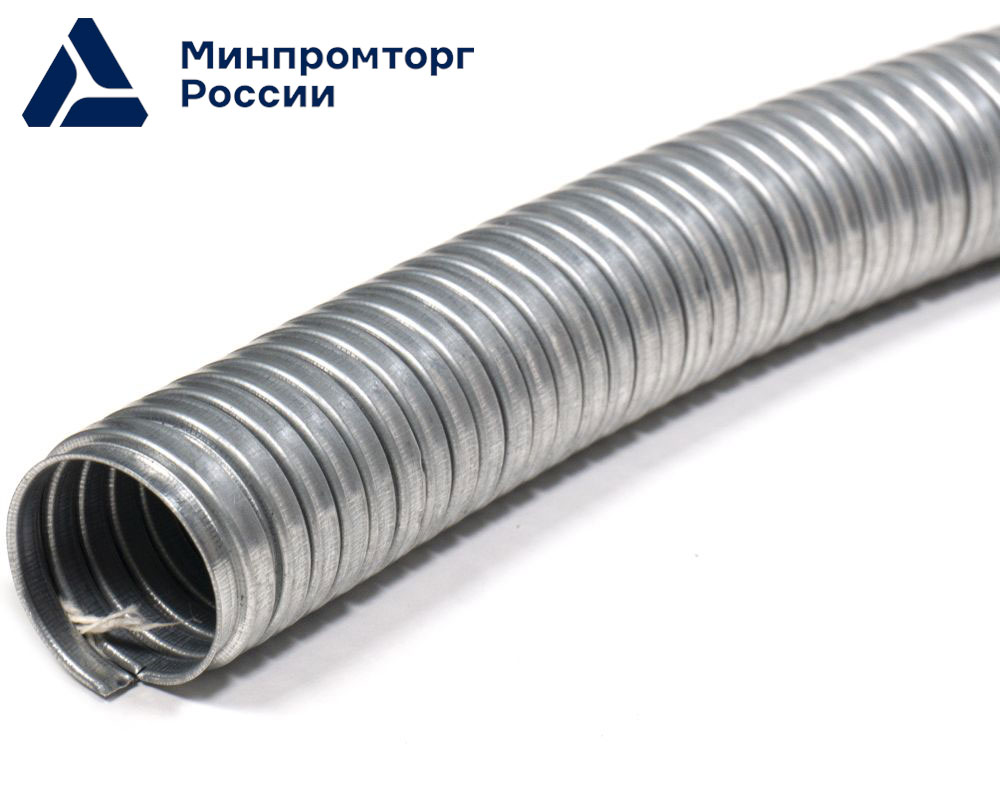

Металлорукав типа Р3-ЦА – это негерметичный металлорукав, изготовленный из металлической оцинкованной ленты с уплотнением асбестовым шнуром, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
Металлорукав Р3-ЦА является гибкой трубой повышенной гибкости и относится к металлической гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты.
При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
Производство
При производстве металлорукава Р3-ЦА используется оцинкованная сталь, изготавливаемая методом горячего оцинкования, что в сравнении с технологией холодного оцинкования является неоспоримым преимуществом. Дополнительным достоинством является новая без «масляная» технология изготовления, благодаря которой транспортировка, хранение и прокладка металлорукава является безопасной.
BIM и 3D модели
Документы
Описание
- Температура эксплуатации - от -45 до +250°C.
- Материал - оцинкованная сталь.
- Металлорукав включен в Реестр Минпромторга.
Металлорукав типа Р3-ЦА – это негерметичный металлорукав, изготовленный из металлической оцинкованной ленты с уплотнением асбестовым шнуром, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
Металлорукав Р3-ЦА является гибкой трубой повышенной гибкости и относится к металлической гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты.
При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
Производство
При производстве металлорукава Р3-ЦА используется оцинкованная сталь, изготавливаемая методом горячего оцинкования, что в сравнении с технологией холодного оцинкования является неоспоримым преимуществом. Дополнительным достоинством является новая без «масляная» технология изготовления, благодаря которой транспортировка, хранение и прокладка металлорукава является безопасной.
Артикул |
Тип изделия |
Условный проход |
Внутренний диаметр d1 |
Внешний диаметр D2, мм |
Длина бухты, м |
Мин. радиус изгиба, мм |
Упаковка | Цена |
|
Артикул
|
Тип изделия
|
20 Условный проход
|
19,1 Внутренний диаметр d1
|
21,9 Внешний диаметр D2, мм
|
50 Длина бухты, м
|
35 Мин. радиус изгиба, мм
|
8000 гр. 2214 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
25 Условный проход
|
24,7 Внутренний диаметр d1
|
28 Внешний диаметр D2, мм
|
50 Длина бухты, м
|
45 Мин. радиус изгиба, мм
|
11600 гр. 2542 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
32 Условный проход
|
30,4 Внутренний диаметр d1
|
35 Внешний диаметр D2, мм
|
20 Длина бухты, м
|
55 Мин. радиус изгиба, мм
|
6800 гр. 885.6 см³ 20м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
38 Условный проход
|
36,4 Внутренний диаметр d1
|
41,4 Внешний диаметр D2, мм
|
20 Длина бухты, м
|
60 Мин. радиус изгиба, мм
|
8600 гр. 1161.6 см³ 20м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
50 Условный проход
|
48 Внутренний диаметр d1
|
54,2 Внешний диаметр D2, мм
|
20 Длина бухты, м
|
85 Мин. радиус изгиба, мм
|
15000 гр. 1984.32 см³ 20м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
60 Условный проход
|
59 Внутренний диаметр d1
|
66 Внешний диаметр D2, мм
|
10 Длина бухты, м
|
105 Мин. радиус изгиба, мм
|
8500 гр. 713.46 см³ 10м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
75 Условный проход
|
73 Внутренний диаметр d1
|
83 Внешний диаметр D2, мм
|
8 Длина бухты, м
|
120 Мин. радиус изгиба, мм
|
10300 гр. 817.15 см³ 8м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
100 Условный проход
|
98 Внутренний диаметр d1
|
107,2 Внешний диаметр D2, мм
|
5 Длина бухты, м
|
170 Мин. радиус изгиба, мм
|
8500 гр. 1012.1 см³ 5м Упаковка
|
?
Цена
|
