Фитинги (муфты) для соединения металлорукав-металлорукав

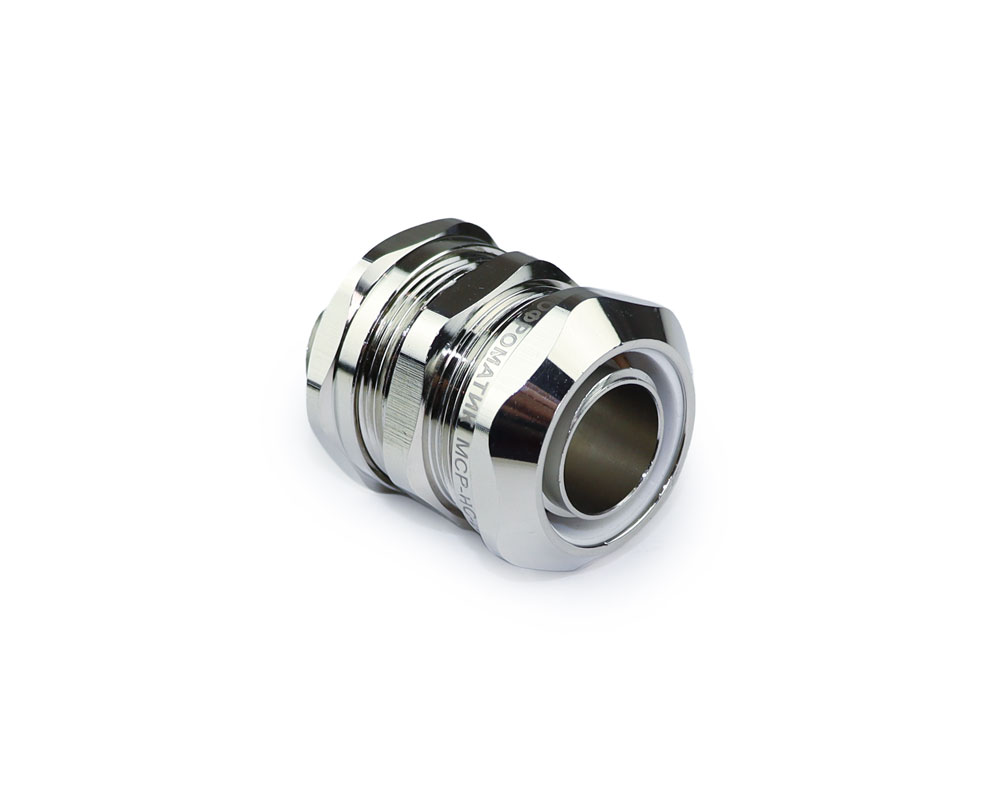

Муфта соединительная МСР (нержавеющая сталь)

Каталог

Фитинги (муфты) для соединения металлорукав-металлорукав

Вид изделия	Муфта соединительная
Температура транспортировки, монтажа и эксплуатации	от -45 до +120 °С
Температура эксплуатации в стационарном состоянии	от -60 до +150 °С
Сертификат	04ИДЮ128.RU.С01639
Материал уплотнителя	Силикон
Стeпень IP	IP67
Климатическое исполнение	B 1, 5
Изготавливается по	ТУ 27.33.13.130-023-99856433-2017
Материал	Нержавеющая сталь
Бренд	ГОФРОМАТИК

Описание

Муфты МСР является трубной арматурой для герметичного и надежного соединения частей гибкой гофрированной металлической или композитной трубной системы прокладки кабелей по ГОСТ Р МЭК 61386.1-2014 (то есть для соединения между собой частей металлорукавов типов МРПИ, МПГ, ШЭМ, РЗ-Ц, РЗ-ЦХ, РЗ-ЦА или других для целей прокладки кабелей).

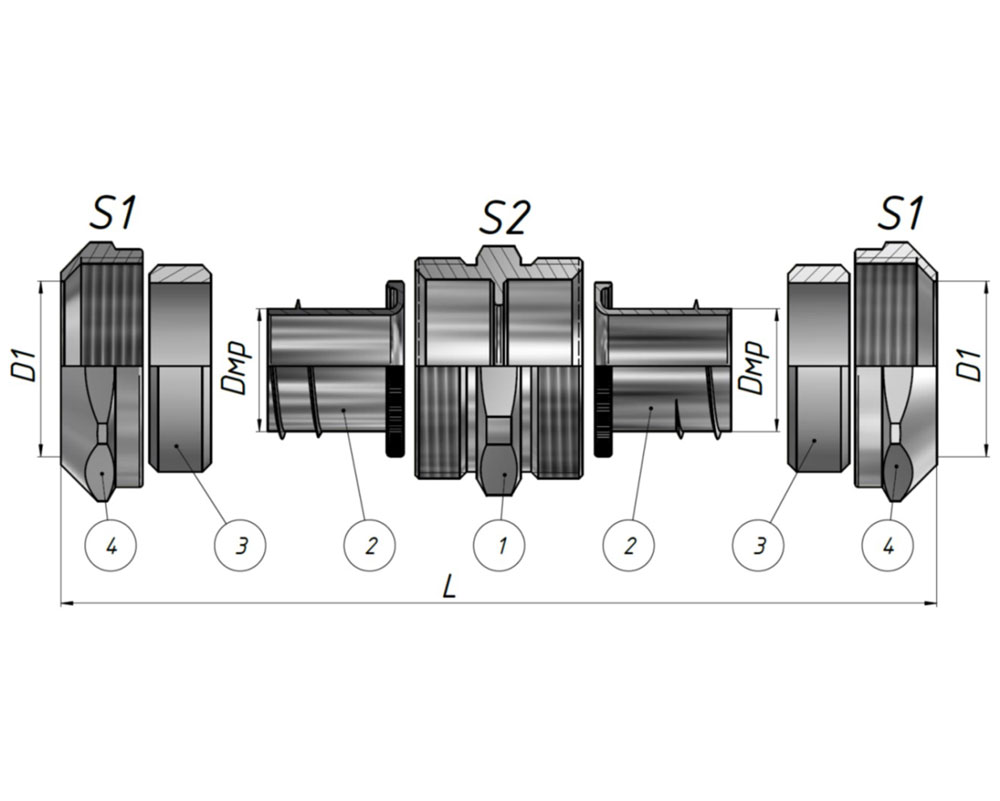

Состав комплекта:

1. Корпус.
2. Оконцеватели.
3. Уплотнители.
4. Накидные гайки.

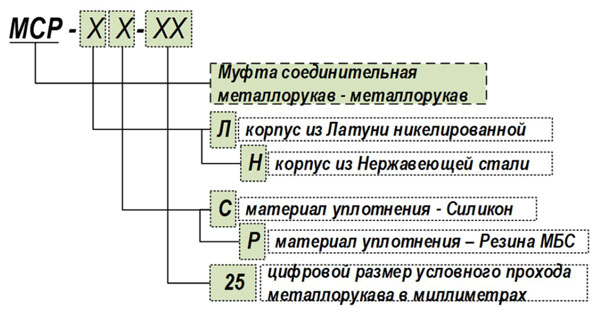

Расшифровка обозначения элемента:

BIM и 3D модели

Документы

Описание

Скачать архив с 3D моделями (12)

PDF Сертификат соответствия 92.39 КБ PDF Отказное письмо 378.87 КБ PDF Паспорт продукта - Муфта соединительная МСР-НС 2.81 МБ

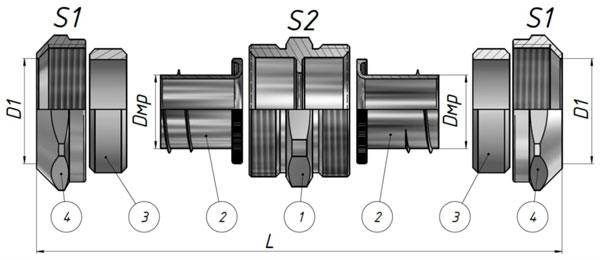

Состав комплекта:

1. Корпус.
2. Оконцеватели.
3. Уплотнители.
4. Накидные гайки.

Расшифровка обозначения элемента:

Артикул	Тип изделия	Условный проход металлорукава, мм	Размеры, мм				Упаковка	Узнать цену
Артикул	Тип изделия	Условный проход металлорукава, мм	Dмр	D1	L	S1/S2	Упаковка	Узнать цену
zeta45503 Артикул	МСР-НС-50 IP67 Тип изделия	10 Условный проход металлорукава, мм	9,6 Размер Dмр	16 Размер D1	35 Размер L	24/24 Размер S1/S2	52 гр. 0.02 см³ 1шт Упаковка	? Цена
zeta45507 Артикул	МСР-НС-12 IP67 Тип изделия	12 Условный проход металлорукава, мм	11,2 Размер Dмр	18 Размер D1	36,5 Размер L	27/24 Размер S1/S2	59 гр. 0.03 см³ 1шт Упаковка	? Цена
zeta45511 Артикул	МСР-НС-15 IP67 Тип изделия	15 Условный проход металлорукава, мм	14,7 Размер Dмр	21 Размер D1	39 Размер L	30/27 Размер S1/S2	73 гр. 0.04 см³ 1шт Упаковка	? Цена
zeta45515 Артикул	МСР-НС-18 IP67 Тип изделия	18 Условный проход металлорукава, мм	16,9 Размер Dмр	24,5 Размер D1	39,5 Размер L	32/32 Размер S1/S2	86 гр. 0.04 см³ 1шт Упаковка	? Цена
zeta45519 Артикул	МСР-НС-20 IP67 Тип изделия	20 Условный проход металлорукава, мм	19,1 Размер Dмр	26,5 Размер D1	45 Размер L	36/35 Размер S1/S2	103 гр. 0.06 см³ 1шт Упаковка	? Цена
zeta45523 Артикул	МСР-НС-22 IP67 Тип изделия	22 Условный проход металлорукава, мм	20,7 Размер Dмр	27,2 Размер D1	42,2 Размер L	36/35 Размер S1/S2	101 гр. 0.05 см³ 1шт Упаковка	? Цена
zeta45527 Артикул	МСР-НС-25 IP67 Тип изделия	25 Условный проход металлорукава, мм	24 Размер Dмр	33,5 Размер D1	42,5 Размер L	42/40 Размер S1/S2	139 гр. 0.08 см³ 1шт Упаковка	? Цена
zeta45531 Артикул	МСР-НС-32 IP67 Тип изделия	32 Условный проход металлорукава, мм	30,8 Размер Dмр	41 Размер D1	49,4 Размер L	52/50 Размер S1/S2	188 гр. 0.13 см³ 1шт Упаковка	? Цена
zeta45535 Артикул	МСР-НС-35 IP67 Тип изделия	35 Условный проход металлорукава, мм	33,5 Размер Dмр	43 Размер D1	49,5 Размер L	55/52 Размер S1/S2	193 гр. 0.15 см³ 1шт Упаковка	? Цена
zeta45539 Артикул	МСР-НС-38 IP67 Тип изделия	38 Условный проход металлорукава, мм	36,6 Размер Dмр	46,8 Размер D1	52,7 Размер L	Ø58,3/55 Размер S1/S2	249 гр. 0.18 см³ 1шт Упаковка	? Цена
zeta45543 Артикул	МСР-НС-40 IP67 Тип изделия	40 Условный проход металлорукава, мм	38,5 Размер Dмр	48,5 Размер D1	51,3 Размер L	Ø60,3/60 Размер S1/S2	280 гр. 0.18 см³ 1шт Упаковка	? Цена
zeta45547 Артикул	МСР-НС-50 IP67 Тип изделия	50 Условный проход металлорукава, мм	48 Размер Dмр	59 Размер D1	58,2 Размер L	Ø72,5/68 Размер S1/S2	363 гр. 0.31 см³ 1шт Упаковка	? Цена
