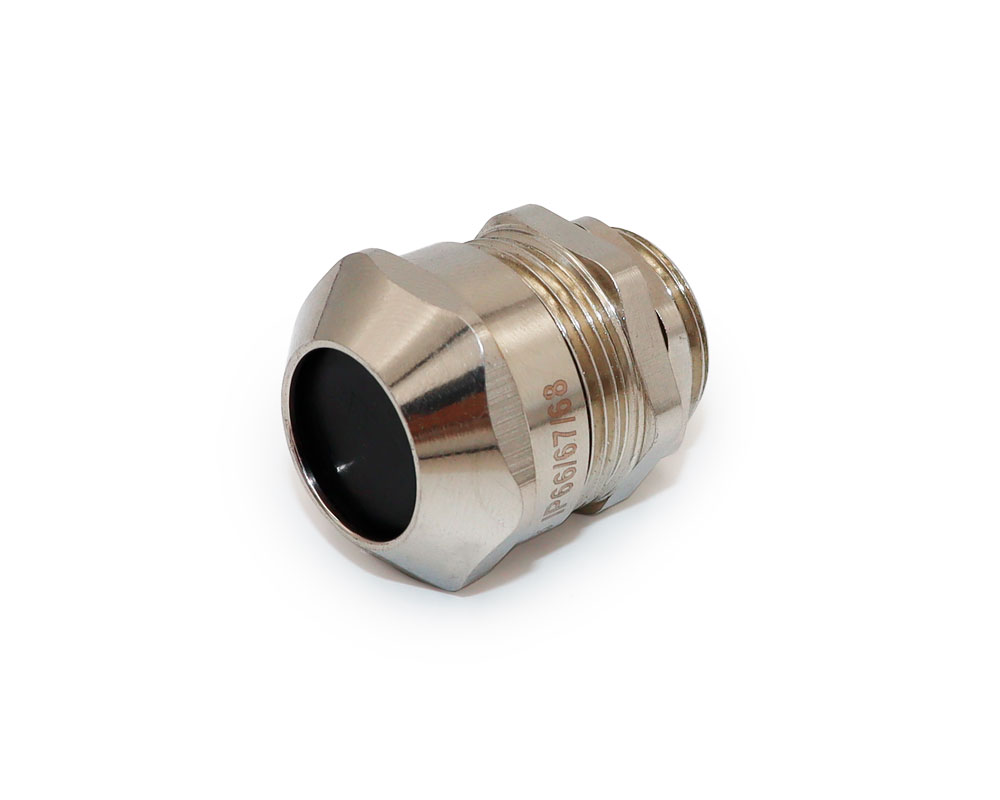

Кабельные вводы ВК1 - линейка МОРОЗКА
Технические характеристики
 Вид изделия |
Кабельный ввод |
 Температура эксплуатации |
от -60 °С до +180 °С |
 Сертификат |
04ИДЮ128.RU.С01615 |
 Материал уплотнителя |
Силикон |
 Степeнь IP |
IP66/IP67/IP68 |
 Климатическое исполнение |
УХЛ 1, 5 |
|
Изготавливается по |
ТУ 27.33.13.130-055-99856433-2023 |
 Материал |
Никелированная латунь |
 Бренд |
ГОФРОМАТИК |
Возможно изготовление из нержавеющей стали
3D модели
ᐁ Развернуть ᐁ
Техническая документация
ᐁ Развернуть ᐁ
Размеры
| Артикул | Тип изделия | Тип и размер резьбы D | Диапазон диаметров кабеля Dk, мм | Длина резьбы Lр, мм | Общая длина L, мм (Ex) | Размер под ключ S1/S2/S3 | Упак. | Узнать цену |
| zeta34004
Артикул
|
ВК1-ЛС-М12-8-L7
Тип изделия
|
М12х1,5
Тип и размер резьбы D
|
4-8
Диапазон диаметров кабеля Dk, мм
|
7
Длина резьбы Lр, мм
|
26.4
Общая длина L, мм (Ex)
|
14/17/17
Размер под ключ S1/S2/S3
|
19 гр. 0.01 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34005
Артикул
|
ВК1-ЛС-М14-8-L7
Тип изделия
|
М14х1,5
Тип и размер резьбы D
|
4-8
Диапазон диаметров кабеля Dk, мм
|
7
Длина резьбы Lр, мм
|
26
Общая длина L, мм (Ex)
|
17/17/17
Размер под ключ S1/S2/S3
|
20 гр. 0.01 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34006
Артикул
|
ВК1-ЛС-М16-8-L7
Тип изделия
|
М16х1,5
Тип и размер резьбы D
|
4-8
Диапазон диаметров кабеля Dk, мм
|
7
Длина резьбы Lр, мм
|
26
Общая длина L, мм (Ex)
|
18/18/17
Размер под ключ S1/S2/S3
|
21 гр. 0.01 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34007
Артикул
|
ВК1-ЛС-М16-12-L7
Тип изделия
|
М16х1,5
Тип и размер резьбы D
|
6-12
Диапазон диаметров кабеля Dk, мм
|
7
Длина резьбы Lр, мм
|
28.6
Общая длина L, мм (Ex)
|
18/20/22
Размер под ключ S1/S2/S3
|
28 гр. 0.01 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34008
Артикул
|
ВК1-ЛС-М18-12-L8
Тип изделия
|
М18х1,5
Тип и размер резьбы D
|
6-12
Диапазон диаметров кабеля Dk, мм
|
8
Длина резьбы Lр, мм
|
29.5
Общая длина L, мм (Ex)
|
20/20/22
Размер под ключ S1/S2/S3
|
29 гр. 0.01 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34009
Артикул
|
ВК1-ЛС-М19-12-L8
Тип изделия
|
М19х1,5
Тип и размер резьбы D
|
6-12
Диапазон диаметров кабеля Dk, мм
|
8
Длина резьбы Lр, мм
|
29.5
Общая длина L, мм (Ex)
|
22/22/22
Размер под ключ S1/S2/S3
|
32 гр. 0.01 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34010
Артикул
|
ВК1-ЛС-М20-12-L8
Тип изделия
|
М20х1,5
Тип и размер резьбы D
|
6-12
Диапазон диаметров кабеля Dk, мм
|
8
Длина резьбы Lр, мм
|
29.8
Общая длина L, мм (Ex)
|
22/22/22
Размер под ключ S1/S2/S3
|
32 гр. 0.01 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34011
Артикул
|
ВК1-ЛС-М20-16-L8
Тип изделия
|
М20х1,5
Тип и размер резьбы D
|
10-16
Диапазон диаметров кабеля Dk, мм
|
8
Длина резьбы Lр, мм
|
32.8
Общая длина L, мм (Ex)
|
22/25/27
Размер под ключ S1/S2/S3
|
44 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34012
Артикул
|
ВК1-ЛС-М22-16-L8
Тип изделия
|
М22х1,5
Тип и размер резьбы D
|
10-16
Диапазон диаметров кабеля Dk, мм
|
8
Длина резьбы Lр, мм
|
32.8
Общая длина L, мм (Ex)
|
24/25/27
Размер под ключ S1/S2/S3
|
45 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34013
Артикул
|
ВК1-ЛС-М22-18-L8
Тип изделия
|
М22х1,5
Тип и размер резьбы D
|
13-18
Диапазон диаметров кабеля Dk, мм
|
8
Длина резьбы Lр, мм
|
33.2
Общая длина L, мм (Ex)
|
24/27/30
Размер под ключ S1/S2/S3
|
52 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34014
Артикул
|
ВК1-ЛС-М22-12-L8
Тип изделия
|
М22х1,5
Тип и размер резьбы D
|
6-12
Диапазон диаметров кабеля Dk, мм
|
8
Длина резьбы Lр, мм
|
29.7
Общая длина L, мм (Ex)
|
24/24/22
Размер под ключ S1/S2/S3
|
35 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34015
Артикул
|
ВК1-ЛС-М25-16-L8
Тип изделия
|
М25х1,5
Тип и размер резьбы D
|
10-16
Диапазон диаметров кабеля Dk, мм
|
8
Длина резьбы Lр, мм
|
33
Общая длина L, мм (Ex)
|
27/27/27
Размер под ключ S1/S2/S3
|
49 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34016
Артикул
|
ВК1-ЛС-М25-12-L8
Тип изделия
|
М25х1,5
Тип и размер резьбы D
|
6-12
Диапазон диаметров кабеля Dk, мм
|
8
Длина резьбы Lр, мм
|
30.3
Общая длина L, мм (Ex)
|
27/27/22
Размер под ключ S1/S2/S3
|
39 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34017
Артикул
|
ВК1-ЛС-М25-18-L8
Тип изделия
|
М25х1,5
Тип и размер резьбы D
|
13-18
Диапазон диаметров кабеля Dk, мм
|
8
Длина резьбы Lр, мм
|
33.6
Общая длина L, мм (Ex)
|
27/27/30
Размер под ключ S1/S2/S3
|
54 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34018
Артикул
|
ВК1-ЛС-М30-22-L9
Тип изделия
|
М30х1,5
Тип и размер резьбы D
|
15-22
Диапазон диаметров кабеля Dk, мм
|
9
Длина резьбы Lр, мм
|
38
Общая длина L, мм (Ex)
|
32/35/35
Размер под ключ S1/S2/S3
|
77 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34019
Артикул
|
ВК1-ЛС-М30-25-L9
Тип изделия
|
М30х1,5
Тип и размер резьбы D
|
16-25
Диапазон диаметров кабеля Dk, мм
|
9
Длина резьбы Lр, мм
|
40.1
Общая длина L, мм (Ex)
|
32/40/40
Размер под ключ S1/S2/S3
|
103 гр. 0.06 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34020
Артикул
|
ВК1-ЛС-М32-18-L9
Тип изделия
|
М32х1,5
Тип и размер резьбы D
|
13-18
Диапазон диаметров кабеля Dk, мм
|
9
Длина резьбы Lр, мм
|
35.1
Общая длина L, мм (Ex)
|
35/35/30
Размер под ключ S1/S2/S3
|
73 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34021
Артикул
|
ВК1-ЛС-М32-22-L9
Тип изделия
|
М32х1,5
Тип и размер резьбы D
|
15-22
Диапазон диаметров кабеля Dk, мм
|
9
Длина резьбы Lр, мм
|
38
Общая длина L, мм (Ex)
|
35/35/35
Размер под ключ S1/S2/S3
|
79 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34022
Артикул
|
ВК1-ЛС-М32-25-L9
Тип изделия
|
М32х1,5
Тип и размер резьбы D
|
16-25
Диапазон диаметров кабеля Dk, мм
|
9
Длина резьбы Lр, мм
|
40.2
Общая длина L, мм (Ex)
|
35/40/40
Размер под ключ S1/S2/S3
|
105 гр. 0.06 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34023
Артикул
|
ВК1-ЛС-М40-30-L11
Тип изделия
|
М40х1,5
Тип и размер резьбы D
|
22-30
Диапазон диаметров кабеля Dk, мм
|
11
Длина резьбы Lр, мм
|
44.2
Общая длина L, мм (Ex)
|
45/45/45
Размер под ключ S1/S2/S3
|
137 гр. 0.09 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34025
Артикул
|
ВК1-ЛС-М42-30-L11
Тип изделия
|
М42х1,5
Тип и размер резьбы D
|
22-30
Диапазон диаметров кабеля Dk, мм
|
11
Длина резьбы Lр, мм
|
44.2
Общая длина L, мм (Ex)
|
45/45/45
Размер под ключ S1/S2/S3
|
136 гр. 0.1 см³ 1шт
Упаковка
|
Узнать цену
|
Описание товара
Кабельный вводы с силиконовым уплотнителем ВК1-ЛС-М предназначен для обеспечения безопасного ввода и фиксации небронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации от -60 до +150 °С
Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP.
Состав комплекта:
- Гайка
- Уплотнитель силиконовый
- Корпус
- Уплотнитель силиконовый
- Заглушка
- Накидная гайка
