Металлорукав из оцинкованной стали Р3-Ц
Технические характеристики
 Климатическое исполнение |
У 3 |
 Степень защиты |
IP40 по ГОСТ 1425-2015 |
 Температура транспортировки, монтажа и эксплуатации |
от -45 до +250 °С |
 Прочность при сжатии по ГОСТ Р МЭК 61386.1-2014 |
Не менее 320 H |
 Прочность при растяжении по ГОСТ Р МЭК 61386.1-2014 |
Не менее 250 Н |
 Код классификации по ГОСТ Р МЭК 61386.1-2014 |
2256414042 |
 Изготавливается по |
ТУ 27.33.13.130-030-99856433-2018 |
|
Сертификат |
04ИДЮ101.RU.C03234 |
Техническая документация

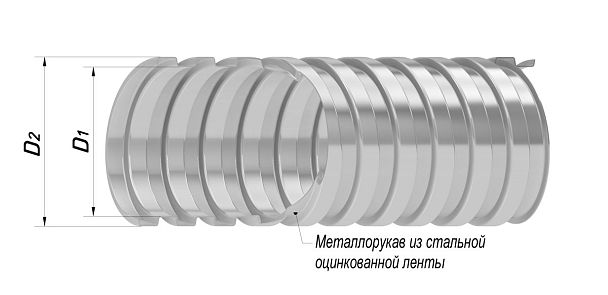

Размеры
| Артикул | Тип изделия | Условный проход | Внутренний диаметр d1 | Внешний диаметр D2, мм | Длина бухты, м | Мин. радиус изгиба, мм | Упак. | Узнать цену |
| zeta42531
Артикул
|
Р3-Ц
Тип изделия
|
6 мм
Условный проход
|
5.9
Внутренний диаметр d1
|
9.7
Внешний диаметр D2, мм
|
100
Длина бухты, м
|
180
Мин. радиус изгиба, мм
|
M: 7000 гр.
Д: 32 мм. Ш: 300 мм. В: 200 мм. Кол- во: 100м.
Упаковка
|
Узнать цену
|
| zeta42526
Артикул
|
Р3-Ц
Тип изделия
|
8 мм
Условный проход
|
7,8
Внутренний диаметр d1
|
11,6
Внешний диаметр D2, мм
|
100
Длина бухты, м
|
240
Мин. радиус изгиба, мм
|
M: 7200 гр.
Д: 340 мм. Ш: 360 мм. В: 260 мм. Кол- во: 100м.
Упаковка
|
Узнать цену
|
| zeta42521
Артикул
|
Р3-Ц
Тип изделия
|
10 мм
Условный проход
|
9,6
Внутренний диаметр d1
|
12,5
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
300
Мин. радиус изгиба, мм
|
M: 3800 гр.
Д: 330 мм. Ш: 340 мм. В: 200 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta42522
Артикул
|
Р3-Ц
Тип изделия
|
12 мм
Условный проход
|
11,2
Внутренний диаметр d1
|
13,7
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
36
Мин. радиус изгиба, мм
|
M: 4000 гр.
Д: 350 мм. Ш: 350 мм. В: 200 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta42523
Артикул
|
Р3-Ц
Тип изделия
|
15 мм
Условный проход
|
14,7
Внутренний диаметр d1
|
17,1
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
45
Мин. радиус изгиба, мм
|
M: 6000 гр.
Д: 370 мм. Ш: 360 мм. В: 230 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta42518
Артикул
|
Р3-Ц
Тип изделия
|
16 мм
Условный проход
|
14,7
Внутренний диаметр d1
|
17,2
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
48
Мин. радиус изгиба, мм
|
M: 5400 гр.
Д: 380 мм. Ш: 390 мм. В: 280 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta42520
Артикул
|
Р3-Ц
Тип изделия
|
18 мм
Условный проход
|
16,9
Внутренний диаметр d1
|
19,6
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
54
Мин. радиус изгиба, мм
|
M: 7000 гр.
Д: 410 мм. Ш: 420 мм. В: 230 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta42513
Артикул
|
Р3-Ц
Тип изделия
|
20 мм
Условный проход
|
19,1
Внутренний диаметр d1
|
21,9
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
60
Мин. радиус изгиба, мм
|
M: 7000 гр.
Д: 420 мм. Ш: 420 мм. В: 270 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta42519
Артикул
|
Р3-Ц
Тип изделия
|
22 мм
Условный проход
|
20,7
Внутренний диаметр d1
|
24,4
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
66
Мин. радиус изгиба, мм
|
M: 7400 гр.
Д: 420 мм. Ш: 450 мм. В: 270 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta42514
Артикул
|
Р3-Ц
Тип изделия
|
25 мм
Условный проход
|
24,7
Внутренний диаметр d1
|
26,7
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
75
Мин. радиус изгиба, мм
|
M: 8800 гр.
Д: 440 мм. Ш: 440 мм. В: 280 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta42515
Артикул
|
Р3-Ц
Тип изделия
|
32 мм
Условный проход
|
30,4
Внутренний диаметр d1
|
34,4
Внешний диаметр D2, мм
|
20
Длина бухты, м
|
96
Мин. радиус изгиба, мм
|
M: 6200 гр.
Д: 400 мм. Ш: 400 мм. В: 290 мм. Кол- во: 20м.
Упаковка
|
Узнать цену
|
| zeta42516
Артикул
|
Р3-Ц
Тип изделия
|
38 мм
Условный проход
|
36,4
Внутренний диаметр d1
|
40,4
Внешний диаметр D2, мм
|
20
Длина бухты, м
|
114
Мин. радиус изгиба, мм
|
M: 7200 гр.
Д: 420 мм. Ш: 430 мм. В: 280 мм. Кол- во: 20м.
Упаковка
|
Узнать цену
|
| zeta42517
Артикул
|
Р3-Ц
Тип изделия
|
50 мм
Условный проход
|
48,0
Внутренний диаметр d1
|
53,0
Внешний диаметр D2, мм
|
20
Длина бухты, м
|
150
Мин. радиус изгиба, мм
|
M: 12300 гр.
Д: 510 мм. Ш: 540 мм. В: 330 мм. Кол- во: 20м.
Упаковка
|
Узнать цену
|
| zeta42525
Артикул
|
Р3-Ц
Тип изделия
|
60 мм
Условный проход
|
58,0
Внутренний диаметр d1
|
64,0
Внешний диаметр D2, мм
|
10
Длина бухты, м
|
180
Мин. радиус изгиба, мм
|
M: 7300 гр.
Д: 460 мм. Ш: 460 мм. В: 300 мм. Кол- во: 10м.
Упаковка
|
Узнать цену
|
| zeta42527
Артикул
|
Р3-Ц
Тип изделия
|
75 мм
Условный проход
|
73,0
Внутренний диаметр d1
|
83.0
Внешний диаметр D2, мм
|
10
Длина бухты, м
|
225
Мин. радиус изгиба, мм
|
M: 11600 гр.
Д: 550 мм. Ш: 560 мм. В: 340 мм. Кол- во: 10м.
Упаковка
|
Узнать цену
|
| zeta42528
Артикул
|
Р3-Ц
Тип изделия
|
100 мм
Условный проход
|
98,0
Внутренний диаметр d1
|
105,0
Внешний диаметр D2, мм
|
5
Длина бухты, м
|
300
Мин. радиус изгиба, мм
|
M: 8000 гр.
Д: 510 мм. Ш: 505 мм. В: 430 мм. Кол- во: 5м.
Упаковка
|
Узнать цену
|
Описание товара

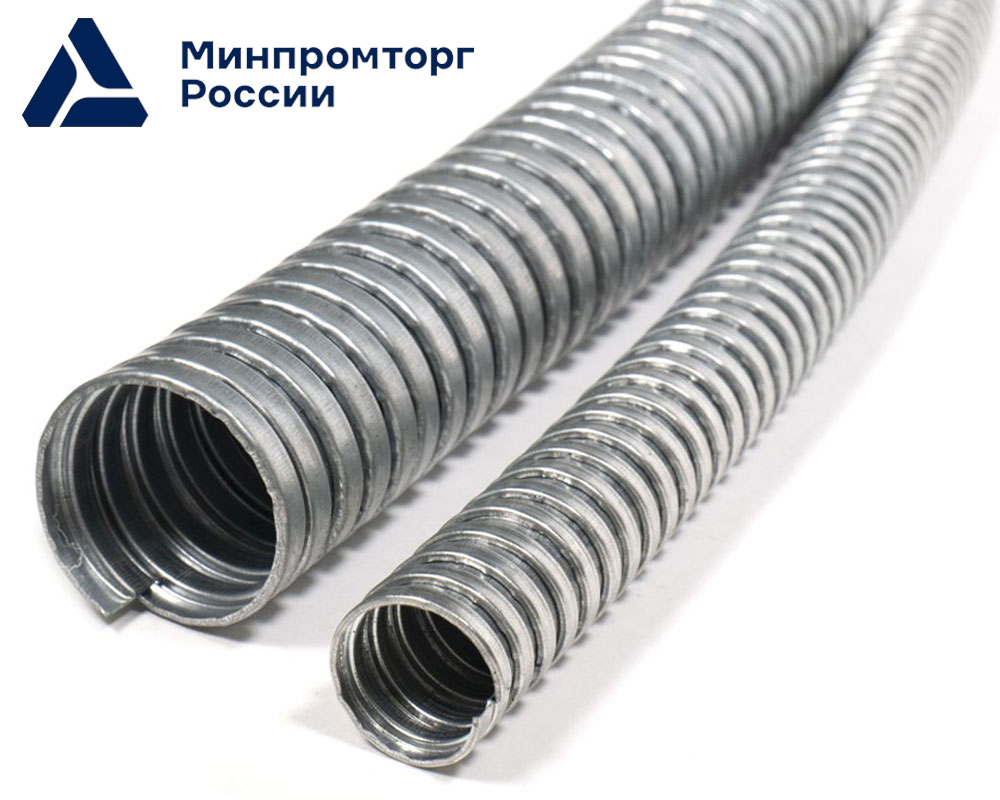

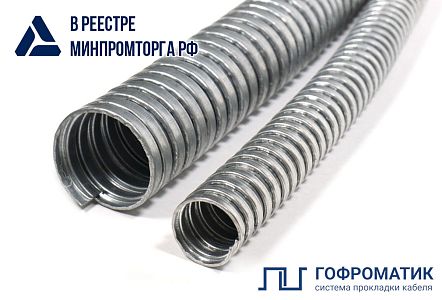

Металлорукав типа Р3-Ц – это негерметичный металлорукав, изготовленный из металлической оцинкованной ленты без какого-либо уплотнения, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
Металлорукав Р3-Ц является гибкой трубой повышенной гибкости и относится к металлической гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты.
При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
