Металлорукав Р3-Ц 22 ГОФРОМАТИК
Металлорукав Р3-Ц 22 (50 м/уп.) ГОФРОМАТИК
| Артикул товара | zeta42519 |
|---|---|
| Вид изделия | Металлорукав |
| Тип изделия | Р3-Ц |
| Материал | Оцинкованная лента |
| Бренд | ГОФРОМАТИК |
Назначение
- Металлорукав включен в Реестр Минпромторга.

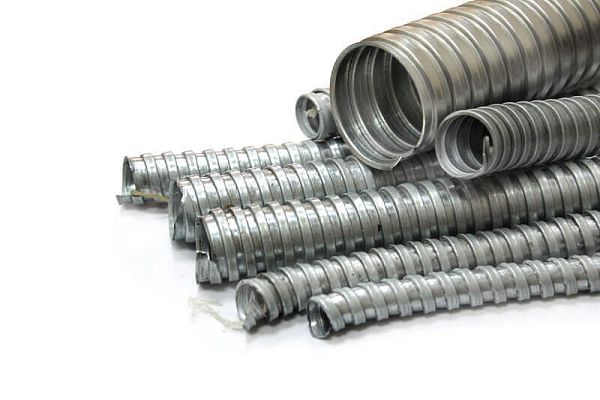

Металлорукав типа Р3-Ц – это негерметичный металлорукав, изготовленный из металлической оцинкованной ленты без какого-либо уплотнения, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
Металлорукав Р3-Ц является гибкой трубой повышенной гибкости и относится к металлической гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты.
При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
Технические характеристики
BIM и 3D модели
Документы
Описание товара
| Условный проход | 22 |
| Температура транспортировки, монтажа и эксплуатации | от -45 до +250 °С |
| Сертификат | РОСС RU.31621.04ПШН4.ОС.05.СОО153 |
| Внутренний диаметр d1 | 20,7 |
| Внешний диаметр D2, мм | 23,5 |
| Длина бухты, м | 50 |
| Климатическое исполнение | У 3 |
| Степень защиты | IP40 по ГОСТ 14254-2015 |
| Прочность при сжатии по ГОСТ Р МЭК 61386.1-2014 | Не менее 320 H |
| Прочность при растяжении по ГОСТ Р МЭК 61386.1-2014 | Не менее 250 Н |
| Код классификации по ГОСТ Р МЭК 61386.1-2014 | 2256414042 |
| Изготавливается по | ТУ 25.99.29.190-030-99856433-2025 |
| Номер реестровой записи Минпромторг | 10793965 |
| Мин. радиус изгиба, мм | 40 |
Металлорукав типа Р3-Ц – это негерметичный металлорукав, изготовленный из металлической оцинкованной ленты без какого-либо уплотнения, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
Металлорукав Р3-Ц является гибкой трубой повышенной гибкости и относится к металлической гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты.
При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
