Кабельная арматура для химической промышленности (Линейка ХимЛайн)
| Вид изделия | Ех-ввод |
| Сертификат | ЕАЭС RU C-RU.АЖ58.В.01664/21 |
| Модель/исполнение | Прямолинейный |
| Маркировка взрывозащиты | 1Ex db e II Gb X |
| Степeнь IP | IP68 |
| Климатическое исполнение | УХЛ 1 |
| Изготавливается по | ТУ 27.33.13.130-048-99856433-2021 |
| Бренд | ГОФРОМАТИК |
Описание

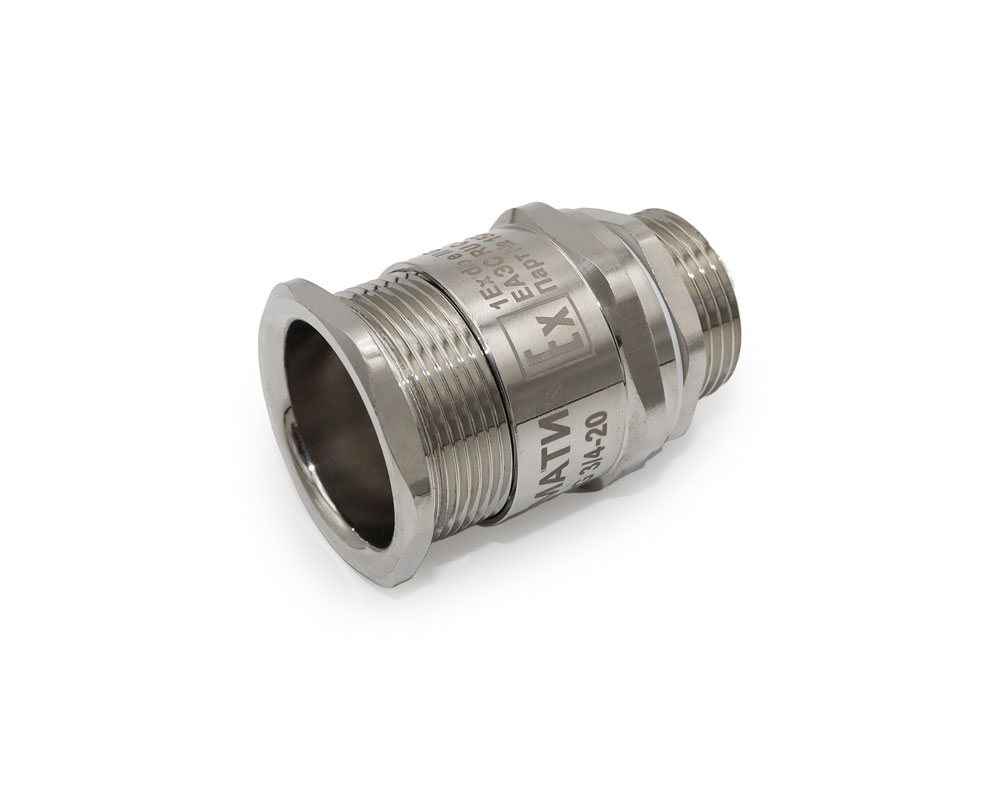

Взрывозащищённые кабельные вводы ВКВ предназначен для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля в корпус электротехнического устройства II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Взрывозащищенные вводы ВКВ выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Кабельные вводы ex ВКВ соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014

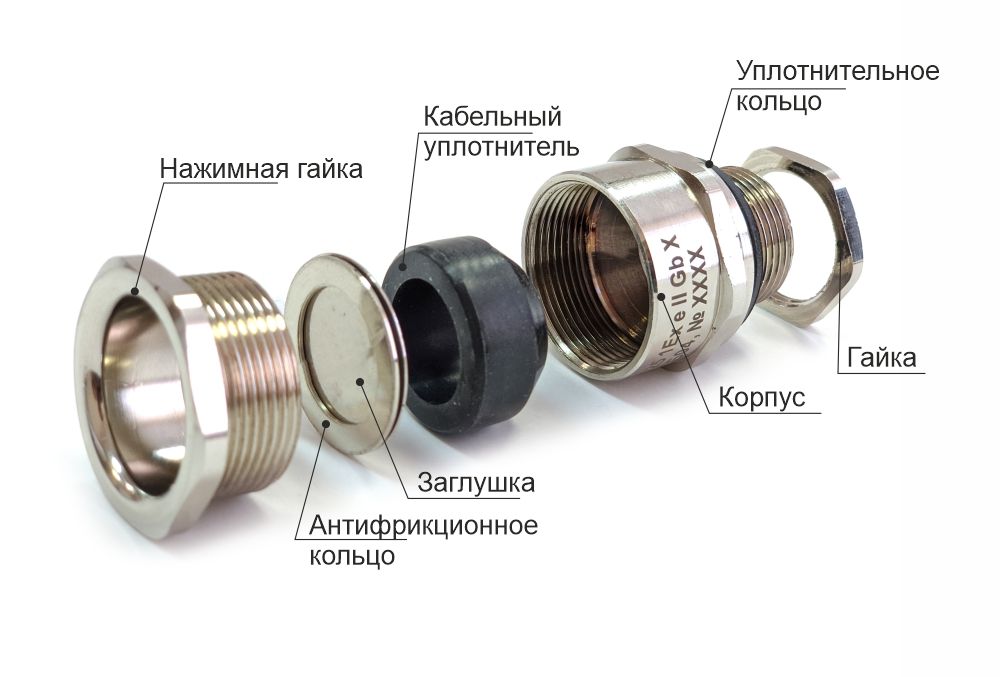

Металлические части Ex-вводов изготовлены из шестигранных прутков двух материалов:
- для Ex-вводов типа ВКВ-Л[Х] – из латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84;
- для Ex-вводов типа ВКВ-Н[Х] – из нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014.
Ex-кабельные вводы типа ВКВ изготавливаются с уплотнительными элементами из двух материалов:
- для Ex-вводов типа ВКВ-[Х]Р – из масло-бензостойкой резины МБС;
- для Ex-вводов типа ВКВ-[Х]С – из термостойкой силиконовой резины.
Ex-вводы типа ВКВ изготавливаются с метрической резьбой М по ГОСТ 24705-2004 и с цилиндрической трубной резьбой «G» по ГОСТ 6357-81, комплектуются контргайкой, что позволяет устанавливать вводы не только в резьбовые отверстия оборудования, но и в отверстия без резьбы. В конструкции взрывозащищенных вводов типа ВКВ предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.
BIM и 3D модели
Документы
Описание
Взрывозащищённые кабельные вводы ВКВ предназначен для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля в корпус электротехнического устройства II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Взрывозащищенные вводы ВКВ выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Кабельные вводы ex ВКВ соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Металлические части Ex-вводов изготовлены из шестигранных прутков двух материалов:
- для Ex-вводов типа ВКВ-Л[Х] – из латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84;
- для Ex-вводов типа ВКВ-Н[Х] – из нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014.
Ex-кабельные вводы типа ВКВ изготавливаются с уплотнительными элементами из двух материалов:
- для Ex-вводов типа ВКВ-[Х]Р – из масло-бензостойкой резины МБС;
- для Ex-вводов типа ВКВ-[Х]С – из термостойкой силиконовой резины.
Ex-вводы типа ВКВ изготавливаются с метрической резьбой М по ГОСТ 24705-2004 и с цилиндрической трубной резьбой «G» по ГОСТ 6357-81, комплектуются контргайкой, что позволяет устанавливать вводы не только в резьбовые отверстия оборудования, но и в отверстия без резьбы. В конструкции взрывозащищенных вводов типа ВКВ предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.
|
Артикул |
Тип изделия |
Диапазон диаметров кабелей D2, мм |
Тип и размер резьбы D1 |
Общая длина L, мм (Ex) |
Максимальный диаметр установочного отверстия, мм |
Длина резьбы Lp, мм |
Размер под ключ, мм |
Упаковка |
Узнать цену |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
S1 |
S2 (Ex) |
S3 (Ex) |
|||||||||
|
Артикул
|
Тип изделия
|
7-14 мм Диапазон диаметров кабелей D2, мм
|
M20х1,5 Тип и размер резьбы D1
|
52,8 Общая длина L, мм (Ex)
|
20,7 Максимальный диаметр установочного отверстия, мм
|
15 Длина резьбы Lp, мм
|
24 Размер под ключ S1, мм
|
27 Размер под ключ S2, мм (Ex)
|
27 Размер под ключ S3, мм (Ex)
|
98 гр. 0.04 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
7-14 мм Диапазон диаметров кабелей D2, мм
|
M20х1,5 Тип и размер резьбы D1
|
52,8 Общая длина L, мм (Ex)
|
20,7 Максимальный диаметр установочного отверстия, мм
|
15 Длина резьбы Lp, мм
|
24 Размер под ключ S1, мм
|
27 Размер под ключ S2, мм (Ex)
|
27 Размер под ключ S3, мм (Ex)
|
98 гр. 0.04 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
12-20 мм Диапазон диаметров кабелей D2, мм
|
M25х1,5 Тип и размер резьбы D1
|
54 Общая длина L, мм (Ex)
|
25,7 Максимальный диаметр установочного отверстия, мм
|
15 Длина резьбы Lp, мм
|
30 Размер под ключ S1, мм
|
35 Размер под ключ S2, мм (Ex)
|
35 Размер под ключ S3, мм (Ex)
|
131 гр. 0.07 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
12-20 мм Диапазон диаметров кабелей D2, мм
|
M25х1,5 Тип и размер резьбы D1
|
54 Общая длина L, мм (Ex)
|
25,7 Максимальный диаметр установочного отверстия, мм
|
15 Длина резьбы Lp, мм
|
30 Размер под ключ S1, мм
|
35 Размер под ключ S2, мм (Ex)
|
35 Размер под ключ S3, мм (Ex)
|
131 гр. 0.07 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
18-26 мм Диапазон диаметров кабелей D2, мм
|
М32х1,5 Тип и размер резьбы D1
|
53,5 Общая длина L, мм (Ex)
|
32,7 Максимальный диаметр установочного отверстия, мм
|
15 Длина резьбы Lp, мм
|
36 Размер под ключ S1, мм
|
43 Размер под ключ S2, мм (Ex)
|
43 Размер под ключ S3, мм (Ex)
|
185 гр. 0.11 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
18-26 мм Диапазон диаметров кабелей D2, мм
|
М32х1,5 Тип и размер резьбы D1
|
53,5 Общая длина L, мм (Ex)
|
32,7 Максимальный диаметр установочного отверстия, мм
|
15 Длина резьбы Lp, мм
|
36 Размер под ключ S1, мм
|
43 Размер под ключ S2, мм (Ex)
|
43 Размер под ключ S3, мм (Ex)
|
185 гр. 0.11 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
24-32 мм Диапазон диаметров кабелей D2, мм
|
М40х1,5 Тип и размер резьбы D1
|
54 Общая длина L, мм (Ex)
|
40,7 Максимальный диаметр установочного отверстия, мм
|
15 Длина резьбы Lp, мм
|
45 Размер под ключ S1, мм
|
50 Размер под ключ S2, мм (Ex)
|
50 Размер под ключ S3, мм (Ex)
|
260 гр. 0.15 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
24-32 мм Диапазон диаметров кабелей D2, мм
|
М40х1,5 Тип и размер резьбы D1
|
54 Общая длина L, мм (Ex)
|
40,7 Максимальный диаметр установочного отверстия, мм
|
15 Длина резьбы Lp, мм
|
45 Размер под ключ S1, мм
|
50 Размер под ключ S2, мм (Ex)
|
50 Размер под ключ S3, мм (Ex)
|
260 гр. 0.15 см³ 1шт Упаковка
|
?
Цена
|
