Ех-кабельный ввод ВКВ-НС-М25-20 1Ex db e II Gb X ГОФРОМАТИК
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
 Артикул | zeta30410 |
 Тип изделия | ВКВ-НС-М25-20 |
 Вид изделия | Ех-ввод |

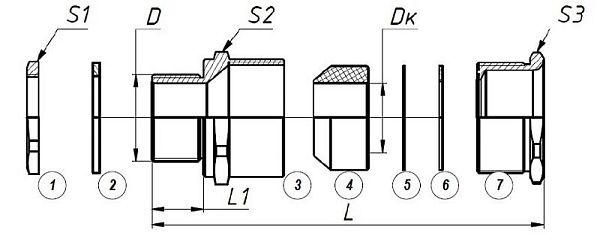

 Диапазон диаметра кабеля Dk, мм | 12-20 мм |
 Размер резьбы D | M25х1,5 |
 Макс. диаметр отверстия в оболочке, мм | 25,2-25,7 |
 Материал уплотнителя | Силикон |
 Макс. диаметр условного отв., мм | 25,7 |
 Длина резьбы L1, мм | 15 |
 Маркировка взрывозащиты | 1Ex db e II Gb X |
 Степeнь IP | IP66/IP67/IP68 |
 Климатическое исполнение | УХЛ 1 |
 Изготавливается по | ТУ 27.33.13.130-048-99856433-2021 |
 Сертификат | ЕАЭС RU C-RU.АЖ58.В.01664/21 |
 Общая длина L, мм | 54 |
 Модель/исполнение | Прямолинейный |
 Размер под ключ S1, мм | 30 |
 Размер под ключ S2, мм | 35 |
 Размер под ключ S3, мм | 35 |
 Бренд | ГОФРОМАТИК |
Взрывозащищённые кабельные вводы ВКВ-НС-М25-20 предназначен для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля в корпус электротехнического устройства II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Материал корпуса: Нержавеющая сталь.
Материал уплотнительных элементов: Силикон.
Кабельные вводы ex ВКВ-НС-М25-20 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Ex-вводы типа ВКВ-НС-М25-20 изготавливаются с резьбой M25х1,5
