Кабельный вводы для бронированного кабеля ВКБ3 - линейка «ФудЛайн»
Кабельный вводы для бронированного кабеля ВКБ3 - линейка «ФудЛайн»
Морозостойкий
| Вид изделия | Кабельный ввод |
| Температура транспортировки, монтажа и эксплуатации | от -60 до +180 °С |
| Сертификат | 04ИДЮ128.RU.С01615 |
| Материал уплотнителя | Силикон |
| Модель/исполнение | Прямолинейный |
| Степeнь IP | IP68 |
| Климатическое исполнение | УХЛ 1, 5 |
| Изготавливается по | ТУ 27.33.13.130-055-99856433-2023 |
| Материал | Нержавеющая сталь |
| Бренд | ГОФРОМАТИК |
Описание

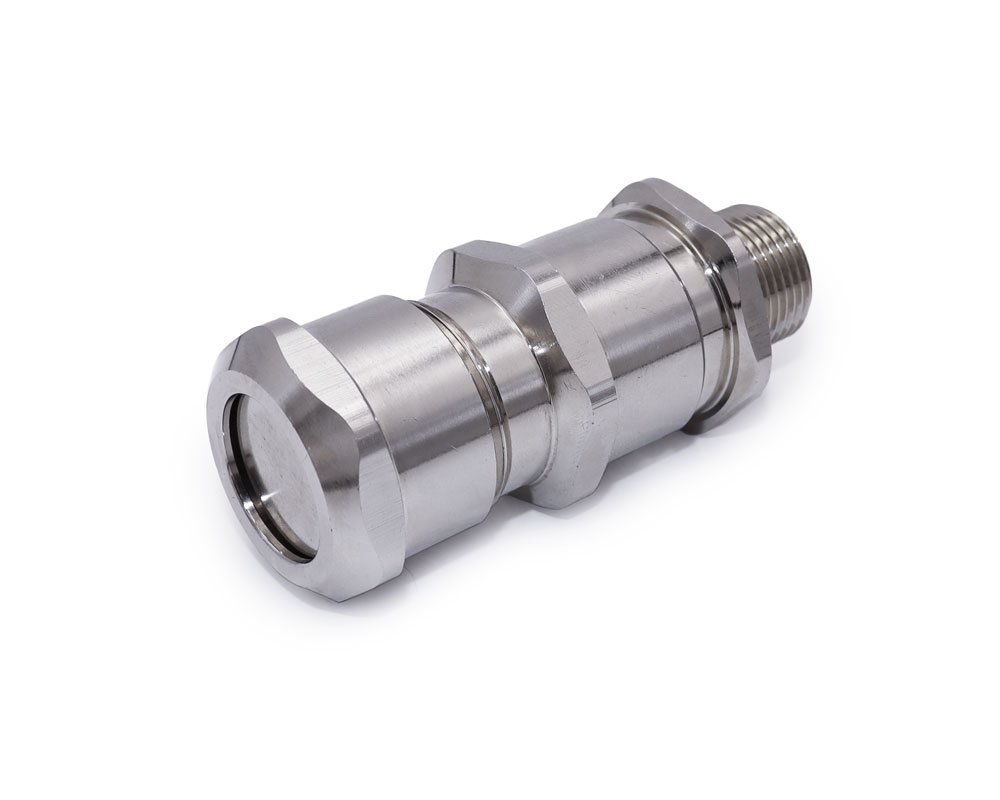

Кабельный вводы с силиконовым уплотнителем ВКБ3-НС в корпусе из нержавеющей стали предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации от -60 до +180 С.

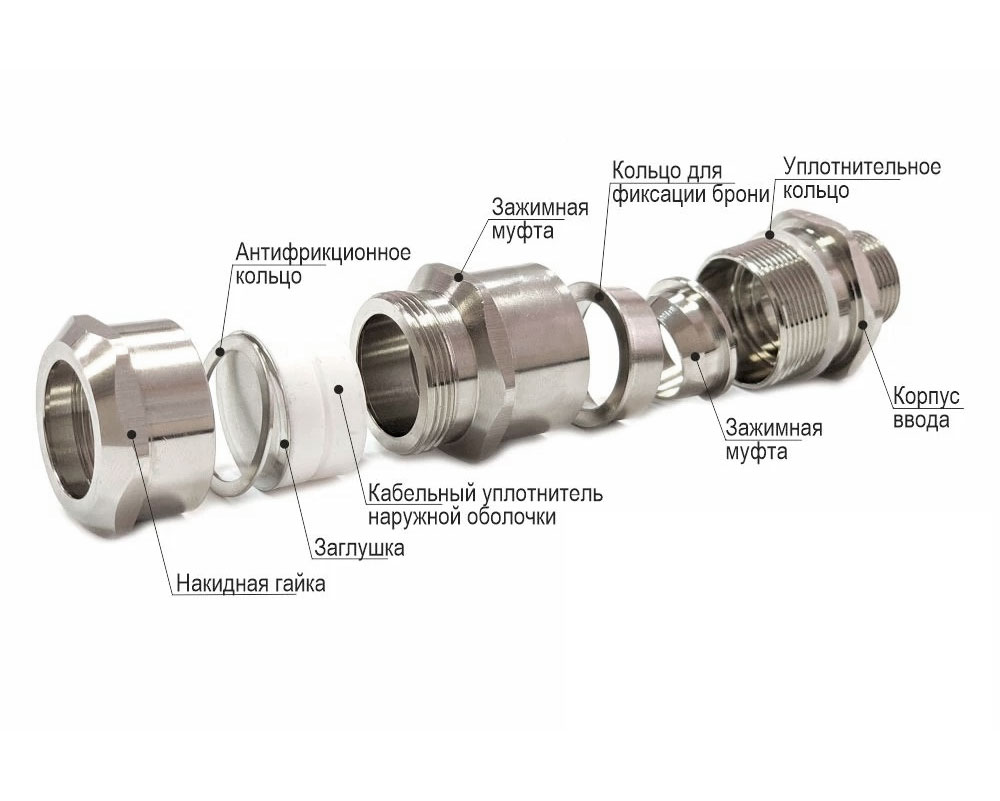

Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP.
Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
BIM и 3D модели
Документы
Описание
Кабельный вводы с силиконовым уплотнителем ВКБ3-НС в корпусе из нержавеющей стали предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации от -60 до +180 С.
Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP.
Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
Артикул |
Тип изделия |
Диапазон диаметра кабеля Dk, мм |
Тип резьбы, D1 |
Длина резьбы Lp/Общая длина L, мм |
Максимальный диаметр внутренней оболочки кабеля D2, мм |
Диапазон диаметров наружной оболочки кабеля D3,мм |
Диапазон толщины брони В, мм |
Размер под ключ S1/S2/S3 |
Упаковка | Цена |
|
Артикул
|
Тип изделия
|
9 | 7-14мм Диапазон диаметра кабеля Dk, мм
|
М16х1,5 Тип резьбы, D1
|
15/68 Длина резьбы Lp/Общая длина L, мм
|
9 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
7-14 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25 Диапазон толщины брони В, мм
|
25/25/25 Размер под ключ S1/S2/S3
|
108 гр. 0.04 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
9 | 7-14мм Диапазон диаметра кабеля Dk, мм
|
М20х1,5 Тип резьбы, D1
|
15/68,7 Длина резьбы Lp/Общая длина L, мм
|
9 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
7-14 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25 Диапазон толщины брони В, мм
|
27/25/25 Размер под ключ S1/S2/S3
|
111 гр. 0.08 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
14 | 12-20мм Диапазон диаметра кабеля Dk, мм
|
М20х1,5 Тип резьбы, D1
|
15/83,3 Длина резьбы Lp/Общая длина L, мм
|
14 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
12-20 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25 Диапазон толщины брони В, мм
|
32/32/32 Размер под ключ S1/S2/S3
|
183 гр. 0.05 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
14 | 12-20мм Диапазон диаметра кабеля Dk, мм
|
М25х1,5 Тип резьбы, D1
|
15/85 Длина резьбы Lp/Общая длина L, мм
|
14 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
12-20 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25 Диапазон толщины брони В, мм
|
32/32/32 Размер под ключ S1/S2/S3
|
187 гр. 0.09 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
20 | 18-26мм Диапазон диаметра кабеля Dk, мм
|
М25х1,5 Тип резьбы, D1
|
15/90 Длина резьбы Lp/Общая длина L, мм
|
20 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
18-26 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25 Диапазон толщины брони В, мм
|
40/40/40 Размер под ключ S1/S2/S3
|
306 гр. 0.14 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
20 | 18-26мм Диапазон диаметра кабеля Dk, мм
|
М32х1,5 Тип резьбы, D1
|
20/96 Длина резьбы Lp/Общая длина L, мм
|
20 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
18-26 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25 Диапазон толщины брони В, мм
|
40/40/40 Размер под ключ S1/S2/S3
|
307 гр. 0.15 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
26 | 25-33мм Диапазон диаметра кабеля Dk, мм
|
М32х1,5 Тип резьбы, D1
|
20/86 Длина резьбы Lp/Общая длина L, мм
|
26 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
25-33 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,6 Диапазон толщины брони В, мм
|
43/43/45 Размер под ключ S1/S2/S3
|
309 гр. 0.16 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
26 | 25-33мм Диапазон диаметра кабеля Dk, мм
|
М40х1,5 Тип резьбы, D1
|
20/87 Длина резьбы Lp/Общая длина L, мм
|
26 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
25-33 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,6 Диапазон толщины брони В, мм
|
50/43/45 Размер под ключ S1/S2/S3
|
351 гр. 0.22 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
33 | 30-38мм Диапазон диаметра кабеля Dk, мм
|
М40х1,5 Тип резьбы, D1
|
20/100,8 Длина резьбы Lp/Общая длина L, мм
|
33 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
30-38 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2 Диапазон толщины брони В, мм
|
52/52/52 Размер под ключ S1/S2/S3
|
477 гр. 0.27 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
33 | 30-38мм Диапазон диаметра кабеля Dk, мм
|
М50х1,5 Тип резьбы, D1
|
20/104,3 Длина резьбы Lp/Общая длина L, мм
|
33 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
30-38 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2 Диапазон толщины брони В, мм
|
59/52/52 Размер под ключ S1/S2/S3
|
498 гр. 0.36 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
38 | 37-45мм Диапазон диаметра кабеля Dk, мм
|
М50х1,5 Тип резьбы, D1
|
20/92,5 Длина резьбы Lp/Общая длина L, мм
|
38 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
37-45 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2,5 Диапазон толщины брони В, мм
|
59/59/59 Размер под ключ S1/S2/S3
|
535 гр. 0.32 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
45 | 42-51мм Диапазон диаметра кабеля Dk, мм
|
М50х1,5 Тип резьбы, D1
|
20/107 Длина резьбы Lp/Общая длина L, мм
|
45 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
42-51 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2,5 Диапазон толщины брони В, мм
|
64/64/68 Размер под ключ S1/S2/S3
|
665 гр. 0.49 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
45 | 42-51мм Диапазон диаметра кабеля Dk, мм
|
М63х1,5 Тип резьбы, D1
|
22/106 Длина резьбы Lp/Общая длина L, мм
|
45 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
42-51 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2,5 Диапазон толщины брони В, мм
|
68/64/68 Размер под ключ S1/S2/S3
|
695 гр. 0.49 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
51 | 48-57мм Диапазон диаметра кабеля Dk, мм
|
М63х1,5 Тип резьбы, D1
|
22/116 Длина резьбы Lp/Общая длина L, мм
|
51 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
48-57 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2,5 Диапазон толщины брони В, мм
|
77/77/77 Размер под ключ S1/S2/S3
|
937 гр. 0.69 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
9 | 7-14мм Диапазон диаметра кабеля Dk, мм
|
G3/8-B Тип резьбы, D1
|
15/68 Длина резьбы Lp/Общая длина L, мм
|
9 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
7-14 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25 Диапазон толщины брони В, мм
|
25/25/25 Размер под ключ S1/S2/S3
|
121 гр. 0.04 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
9 | 7-14мм Диапазон диаметра кабеля Dk, мм
|
G1/2-B Тип резьбы, D1
|
15/68,7 Длина резьбы Lp/Общая длина L, мм
|
9 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
7-14 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25 Диапазон толщины брони В, мм
|
30/25/25 Размер под ключ S1/S2/S3
|
125 гр. 0.08 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
14 | 12-20мм Диапазон диаметра кабеля Dk, мм
|
G1/2-B Тип резьбы, D1
|
15/83,3 Длина резьбы Lp/Общая длина L, мм
|
14 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
12-20 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25 Диапазон толщины брони В, мм
|
32/32/32 Размер под ключ S1/S2/S3
|
202 гр. 0.06 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
14 | 12-20мм Диапазон диаметра кабеля Dk, мм
|
G3/4-B Тип резьбы, D1
|
15/85 Длина резьбы Lp/Общая длина L, мм
|
14 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
12-20 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25 Диапазон толщины брони В, мм
|
32/32/32 Размер под ключ S1/S2/S3
|
200 гр. 0.1 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
20 | 18-26мм Диапазон диаметра кабеля Dk, мм
|
G3/4-В Тип резьбы, D1
|
15/90 Длина резьбы Lp/Общая длина L, мм
|
20 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
18-26 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25 Диапазон толщины брони В, мм
|
40/40/40 Размер под ключ S1/S2/S3
|
306 гр. 0.14 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
20 | 18-26мм Диапазон диаметра кабеля Dk, мм
|
G1-B Тип резьбы, D1
|
20/96 Длина резьбы Lp/Общая длина L, мм
|
20 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
18-26 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25 Диапазон толщины брони В, мм
|
40/40/40 Размер под ключ S1/S2/S3
|
315 гр. 0.15 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
26 | 25-33мм Диапазон диаметра кабеля Dk, мм
|
G1-B Тип резьбы, D1
|
20/86 Длина резьбы Lp/Общая длина L, мм
|
26 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
25-33 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,6 Диапазон толщины брони В, мм
|
43/43/45 Размер под ключ S1/S2/S3
|
368 гр. 0.16 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
26 | 25-33мм Диапазон диаметра кабеля Dk, мм
|
G1 ¼-B Тип резьбы, D1
|
20/87 Длина резьбы Lp/Общая длина L, мм
|
26 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
25-33 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,6 Диапазон толщины брони В, мм
|
52/43/45 Размер под ключ S1/S2/S3
|
386 гр. 0.24 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
33 | 30-38мм Диапазон диаметра кабеля Dk, мм
|
G1 ¼-B Тип резьбы, D1
|
20/100,8 Длина резьбы Lp/Общая длина L, мм
|
33 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
30-38 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2 Диапазон толщины брони В, мм
|
52/52/52 Размер под ключ S1/S2/S3
|
517 гр. 0.27 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
33 | 30-38мм Диапазон диаметра кабеля Dk, мм
|
G1 ½-B Тип резьбы, D1
|
20/104,3 Длина резьбы Lp/Общая длина L, мм
|
33 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
30-38 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2 Диапазон толщины брони В, мм
|
59/52/52 Размер под ключ S1/S2/S3
|
529 гр. 0.36 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
38 | 37-45мм Диапазон диаметра кабеля Dk, мм
|
G1 ½-B Тип резьбы, D1
|
20/92,5 Длина резьбы Lp/Общая длина L, мм
|
38 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
37-45 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2,5 Диапазон толщины брони В, мм
|
59/59/59 Размер под ключ S1/S2/S3
|
618 гр. 0.32 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
45 | 42-51мм Диапазон диаметра кабеля Dk, мм
|
G1 ½-B Тип резьбы, D1
|
20/107 Длина резьбы Lp/Общая длина L, мм
|
42 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
42-51 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2,5 Диапазон толщины брони В, мм
|
64/64/68 Размер под ключ S1/S2/S3
|
776 гр. 0.44 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
45 | 42-51мм Диапазон диаметра кабеля Dk, мм
|
G2-B Тип резьбы, D1
|
22/106 Длина резьбы Lp/Общая длина L, мм
|
45 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
42-51 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2,5 Диапазон толщины брони В, мм
|
68/64/68 Размер под ключ S1/S2/S3
|
741 гр. 0.49 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
51 | 48-57мм Диапазон диаметра кабеля Dk, мм
|
G2 Тип резьбы, D1
|
22/116 Длина резьбы Lp/Общая длина L, мм
|
51 Максимальный диаметр внутренней оболочки кабеля D2, мм
|
48-57 Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2,5 Диапазон толщины брони В, мм
|
77/77/77 Размер под ключ S1/S2/S3
|
1025 гр. 0.69 см³ 1шт Упаковка
|
?
Цена
|
Где купить
Готовые решения ГОФРОМАТИК
Линейка
Морозка
Решения для прокладки кабельных трасс в условиях экстремально низких температур. Отлично подойдет для работ в северных регионах.
Применение:
- Низкие температуры
Материал:
- Оцинкованная сталь
- Нержавеющая сталь
- Никелированная латунь
Линейка
ФудЛайн
Решения для прокладки кабельных трасс в пищевой промышленности, разработанные с учетом требований к гигиеничности, безопасности и долговечности.
Применение:
- Пищевая промышленность
Материал:
- Нержавеющая сталь
Линейка
ХимЛайн
Комплексные решения для предприятий химической промышленности, на основе нержавеющей стали для обеспечения бесперебойной работы производства.
Применение:
- Химическая промышленность
Материал:
- Нержавеющая сталь
