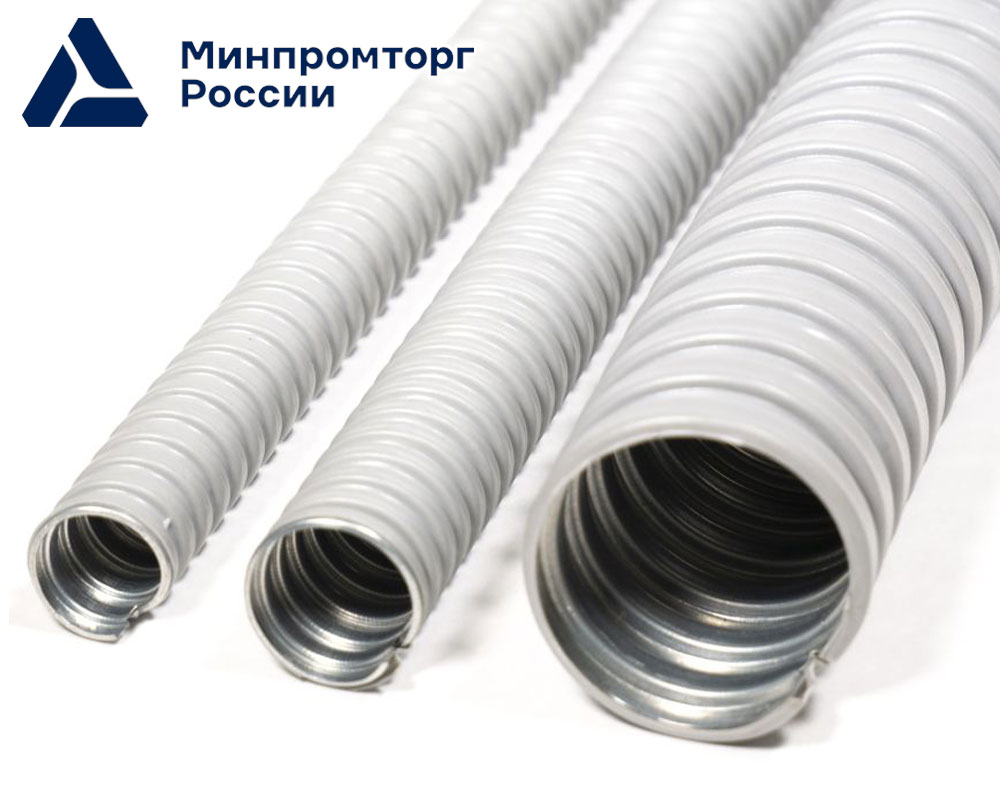

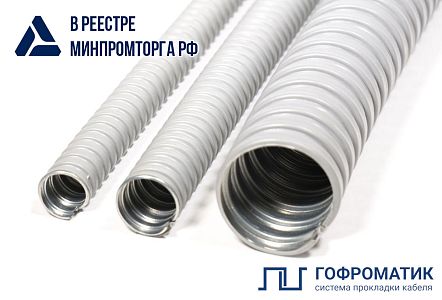

Металлорукав в ПВХ изоляции МРПИ нг серого цвета
Подбор по параметрам
Очистить все параметры
Металлорукав в ПВХ изоляции МРПИ нг серого цвета
Не распространяет горение
Изгиб
Горячеоцинкованная сталь
В реестре Минпромторга РФ
| Температура транспортировки, монтажа и эксплуатации в системах передвижных электроустановок | от -25 до +90 °С |
| Температура эксплуатации в системах стационарных электроустановок | от -40 до +90 °С |
| Сертификат | РОСС RU.31621.04ПШН4.ОС.05.СОО153 |
| Свойство покрытия | НГ |
| Климатическое исполнение | У 3 |
| Степень защиты | IP67 |
| Прочность при сжатии по ГОСТ Р МЭК 61386.1-2014 | Не менее 750 H |
| Прочность при растяжении по ГОСТ Р МЭК 61386.1-2014 | Не менее 500 Н |
| Код классификации по ГОСТ Р МЭК 61386.1-2014 | 33324367431 |
| Изготавливается по | ТУ 25.99.29.190-030-99856433-2025 |
| Пожарный сертификат | НСОПБ.RU.ЭО.ПР.111.Н.00491 |
| Номер реестровой записи Минпромторг | 10793971 |
| Бренд | ГОФРОМАТИК |
Описание
- Металлорукав включен в Реестр Минпромторга.
Металлорукав типа МРПИ нг - металлорукав в ПВХ изоляции, изготовленный из металлической горячеоцинкованной ленты, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
Металлорукав МРПИ нг является гибкой трубой повышенной гибкости и относится к композитной гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты. При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
BIM и 3D модели
Документы
Описание
- Металлорукав включен в Реестр Минпромторга.
Металлорукав типа МРПИ нг - металлорукав в ПВХ изоляции, изготовленный из металлической горячеоцинкованной ленты, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
Металлорукав МРПИ нг является гибкой трубой повышенной гибкости и относится к композитной гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты. При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
Артикул |
Тип изделия |
Условный проход |
Внутренний диаметр d1 |
Внешний диаметр D2, мм |
Длина бухты, м |
Мин. радиус изгиба, мм |
Упаковка | Цена |
|
Артикул
|
Тип изделия
|
10 Условный проход
|
9,8 Внутренний диаметр d1
|
13 Внешний диаметр D2, мм
|
50 Длина бухты, м
|
20 Мин. радиус изгиба, мм
|
4200 гр. 1040.4 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
12 Условный проход
|
11,2 Внутренний диаметр d1
|
14,5 Внешний диаметр D2, мм
|
50 Длина бухты, м
|
25 Мин. радиус изгиба, мм
|
4500 гр. 1616.9 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
15 Условный проход
|
14,7 Внутренний диаметр d1
|
17,9 Внешний диаметр D2, мм
|
50 Длина бухты, м
|
30 Мин. радиус изгиба, мм
|
6500 гр. 1628 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
16 Условный проход
|
14,7 Внутренний диаметр d1
|
17,9 Внешний диаметр D2, мм
|
50 Длина бухты, м
|
35 Мин. радиус изгиба, мм
|
6700 гр. 1886 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
18 Условный проход
|
16,9 Внутренний диаметр d1
|
20,7 Внешний диаметр D2, мм
|
50 Длина бухты, м
|
35 Мин. радиус изгиба, мм
|
7800 гр. 2430 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
20 Условный проход
|
19,2 Внутренний диаметр d1
|
22,9 Внешний диаметр D2, мм
|
50 Длина бухты, м
|
25 Мин. радиус изгиба, мм
|
8500 гр. 2539.2 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
22 Условный проход
|
20,7 Внутренний диаметр d1
|
24,8 Внешний диаметр D2, мм
|
50 Длина бухты, м
|
40 Мин. радиус изгиба, мм
|
8200 гр. 2691 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
25 Условный проход
|
24,7 Внутренний диаметр d1
|
28,5 Внешний диаметр D2, мм
|
50 Длина бухты, м
|
45 Мин. радиус изгиба, мм
|
11300 гр. 3091.2 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
32 Условный проход
|
30,4 Внутренний диаметр d1
|
35,5 Внешний диаметр D2, мм
|
20 Длина бухты, м
|
55 Мин. радиус изгиба, мм
|
7266 гр. 940.8 см³ 20м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
35 Условный проход
|
35 Внутренний диаметр d1
|
39.0 Внешний диаметр D2, мм
|
20 Длина бухты, м
|
60 Мин. радиус изгиба, мм
|
8000 гр. 1035 см³ 20м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
38 Условный проход
|
36,4 Внутренний диаметр d1
|
42,7 Внешний диаметр D2, мм
|
20 Длина бухты, м
|
60 Мин. радиус изгиба, мм
|
9900 гр. 1046.32 см³ 20м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
50 Условный проход
|
48 Внутренний диаметр d1
|
55,5 Внешний диаметр D2, мм
|
20 Длина бухты, м
|
200 Мин. радиус изгиба, мм
|
14100 гр. 1617 см³ 20м Упаковка
|
?
Цена
|
- Условный проход
- 10
- Внутренний диаметр d1
- 9,8
- Внешний диаметр D2, мм
- 13
- Длина бухты, м
- 50
- Мин. радиус изгиба, мм
- 20
- Упаковка
-
4200 гр.
1040.4 см³
50м
- Условный проход
- 12
- Внутренний диаметр d1
- 11,2
- Внешний диаметр D2, мм
- 14,5
- Длина бухты, м
- 50
- Мин. радиус изгиба, мм
- 25
- Упаковка
-
4500 гр.
1616.9 см³
50м
- Условный проход
- 15
- Внутренний диаметр d1
- 14,7
- Внешний диаметр D2, мм
- 17,9
- Длина бухты, м
- 50
- Мин. радиус изгиба, мм
- 30
- Упаковка
-
6500 гр.
1628 см³
50м
- Условный проход
- 16
- Внутренний диаметр d1
- 14,7
- Внешний диаметр D2, мм
- 17,9
- Длина бухты, м
- 50
- Мин. радиус изгиба, мм
- 35
- Упаковка
-
6700 гр.
1886 см³
50м
- Условный проход
- 18
- Внутренний диаметр d1
- 16,9
- Внешний диаметр D2, мм
- 20,7
- Длина бухты, м
- 50
- Мин. радиус изгиба, мм
- 35
- Упаковка
-
7800 гр.
2430 см³
50м
- Условный проход
- 20
- Внутренний диаметр d1
- 19,2
- Внешний диаметр D2, мм
- 22,9
- Длина бухты, м
- 50
- Мин. радиус изгиба, мм
- 25
- Упаковка
-
8500 гр.
2539.2 см³
50м
- Условный проход
- 22
- Внутренний диаметр d1
- 20,7
- Внешний диаметр D2, мм
- 24,8
- Длина бухты, м
- 50
- Мин. радиус изгиба, мм
- 40
- Упаковка
-
8200 гр.
2691 см³
50м
- Условный проход
- 25
- Внутренний диаметр d1
- 24,7
- Внешний диаметр D2, мм
- 28,5
- Длина бухты, м
- 50
- Мин. радиус изгиба, мм
- 45
- Упаковка
-
11300 гр.
3091.2 см³
50м
- Условный проход
- 32
- Внутренний диаметр d1
- 30,4
- Внешний диаметр D2, мм
- 35,5
- Длина бухты, м
- 20
- Мин. радиус изгиба, мм
- 55
- Упаковка
-
7266 гр.
940.8 см³
20м
- Условный проход
- 35
- Внутренний диаметр d1
- 35
- Внешний диаметр D2, мм
- 39.0
- Длина бухты, м
- 20
- Мин. радиус изгиба, мм
- 60
- Упаковка
-
8000 гр.
1035 см³
20м
- Условный проход
- 38
- Внутренний диаметр d1
- 36,4
- Внешний диаметр D2, мм
- 42,7
- Длина бухты, м
- 20
- Мин. радиус изгиба, мм
- 60
- Упаковка
-
9900 гр.
1046.32 см³
20м
- Условный проход
- 50
- Внутренний диаметр d1
- 48
- Внешний диаметр D2, мм
- 55,5
- Длина бухты, м
- 20
- Мин. радиус изгиба, мм
- 200
- Упаковка
-
14100 гр.
1617 см³
20м
