Адаптер цанговый труба-труба АТТ
| Вид изделия | Адаптер цанговый |
| Материал | Сплав цинка |
| Температура транспортировки, монтажа и эксплуатации | от -40 °С до +100 °С |
| Климатическое исполнение | У 2 |
| Материал уплотнителя | Цанга (сталь) |
| Стeпень IP | IP43 |
| Код классификации по ГОСТ Р МЭК 61386.1-2014 | 024201432210 |
| Изготавливается по | ТУ 27.33.13.130-046-99856433-2020 |
| Бренд | ГОФРОМАТИК |
Назначение
Адаптер цанговый АТТ (труба-труба) предназначен для соединения между собой труб водогазопроводных (ГОСТ 3262-75) в трубных системах прокладки кабелей, с обеспечением надёжного электрического контакта.
Адаптер АТТ состоит из корпуса, цанговых колец и накидных гаек, предназначенных для зажима и фиксации трубы в муфте.

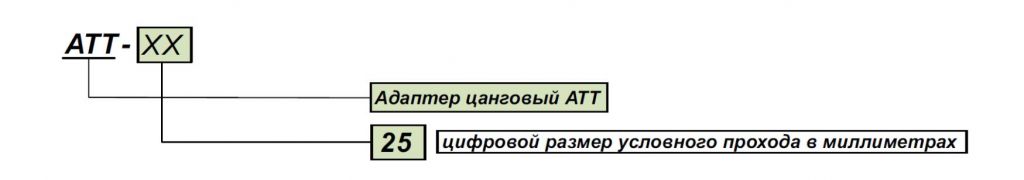

Расшифровка обозначения элемента:
Состав комплекта:
- 1. Корпус.
- 2. Стопорные кольца (цанги).
- 3. Накидные гайки.
BIM и 3D модели
Документы
Описание
Адаптер цанговый АТТ (труба-труба) предназначен для соединения между собой труб водогазопроводных (ГОСТ 3262-75) в трубных системах прокладки кабелей, с обеспечением надёжного электрического контакта.
Адаптер АТТ состоит из корпуса, цанговых колец и накидных гаек, предназначенных для зажима и фиксации трубы в муфте.
Расшифровка обозначения элемента:
Состав комплекта:
- 1. Корпус.
- 2. Стопорные кольца (цанги).
- 3. Накидные гайки.
|
Артикул |
Тип изделия |
Диапазон наружного диаметра присоединяемой трубы Dт, мм |
Размеры, мм |
Упаковка |
Узнать цену |
||||
|---|---|---|---|---|---|---|---|---|---|
|
Dмр / D, мм |
h |
d |
L* |
под ключ S1/S2 |
|||||
|
Артикул
|
Тип изделия
|
19,7 - 21,5 Диапазон наружного диаметра присоединяемой трубы Dт, мм
|
21,3 Размер Dмр / D, мм
|
18-20,8 Размер h
|
18,5 Размер d
|
42-44,7 Размер L*
|
28/31 Размер под ключ S1/S2
|
80 гр. 0.04 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
25,7 - 27,3 Диапазон наружного диаметра присоединяемой трубы Dт, мм
|
26-27 Размер Dмр / D, мм
|
19-21,3 Размер h
|
24 Размер d
|
40-44,6 Размер L*
|
33/35 Размер под ключ S1/S2
|
90 гр. 0.05 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
32 - 33,7 Диапазон наружного диаметра присоединяемой трубы Dт, мм
|
32-33,7 Размер Dмр / D, мм
|
20-22,4 Размер h
|
30 Размер d
|
46-46,6 Размер L*
|
41/43 Размер под ключ S1/S2
|
145 гр. 0.08 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
41,6 - 42,6 Диапазон наружного диаметра присоединяемой трубы Dт, мм
|
42-42,3 Размер Dмр / D, мм
|
21-24,2 Размер h
|
38 Размер d
|
49-50,5 Размер L*
|
49/51 Размер под ключ S1/S2
|
179 гр. 0.12 см³ 1шт Упаковка
|
?
Цена
|
- Диапазон наружного диаметра присоединяемой трубы Dт, мм
- 19,7 - 21,5
- Размер Dмр / D, мм
- 21,3
- Размер h
- 18-20,8
- Размер d
- 18,5
- Размер L*
- 42-44,7
- Размер под ключ S1/S2
- 28/31
- Упаковка
-
80 гр.
0.04 см³
1шт
- Диапазон наружного диаметра присоединяемой трубы Dт, мм
- 25,7 - 27,3
- Размер Dмр / D, мм
- 26-27
- Размер h
- 19-21,3
- Размер d
- 24
- Размер L*
- 40-44,6
- Размер под ключ S1/S2
- 33/35
- Упаковка
-
90 гр.
0.05 см³
1шт
- Диапазон наружного диаметра присоединяемой трубы Dт, мм
- 32 - 33,7
- Размер Dмр / D, мм
- 32-33,7
- Размер h
- 20-22,4
- Размер d
- 30
- Размер L*
- 46-46,6
- Размер под ключ S1/S2
- 41/43
- Упаковка
-
145 гр.
0.08 см³
1шт
- Диапазон наружного диаметра присоединяемой трубы Dт, мм
- 41,6 - 42,6
- Размер Dмр / D, мм
- 42-42,3
- Размер h
- 21-24,2
- Размер d
- 38
- Размер L*
- 49-50,5
- Размер под ключ S1/S2
- 49/51
- Упаковка
-
179 гр.
0.12 см³
1шт
