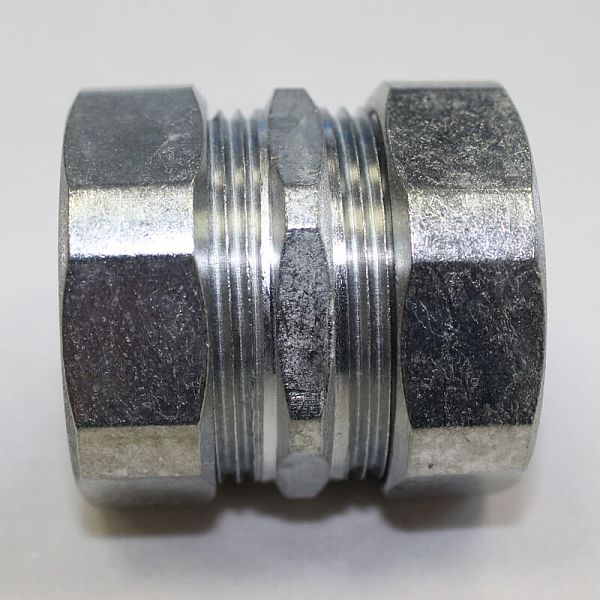

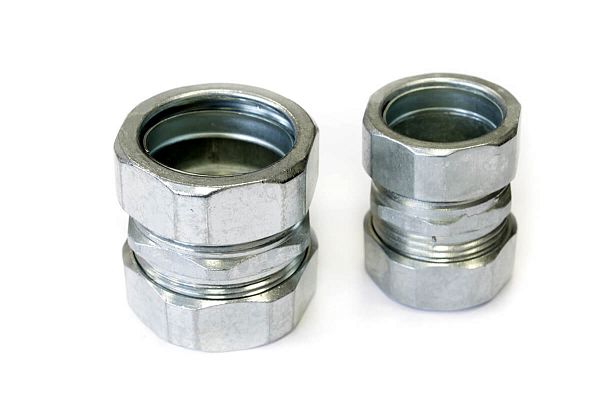

Цанговый Адаптер труба-труба АТТ-20 У2 IP43 ГОФРОМАТИК
Адаптер труба-труба АТТ-20 У2 IP43 ГОФРОМАТИК
Адаптер труба-труба АТТ-20 У2 IP43 ГОФРОМАТИК
| Артикул товара | zeta41002 |
|---|---|
| Вид изделия | Адаптер цанговый |
| Тип изделия | АТТ-20 У2 IP43 |
| Материал | Сплав цинка |
| Бренд | ГОФРОМАТИК |
Назначение
Адаптер цанговый АТТ-20 У2 IP43 (труба-труба) предназначен для соединения между собой труб водогазопроводных (ГОСТ 3262-75) в трубных системах прокладки кабелей, с обеспечением надёжного электрического контакта.
Адаптер АТТ-20 У2 IP43 состоит из корпуса, цанговых колец и накидных гаек, предназначенных для зажима и фиксации трубы в муфте.
Расшифровка обозначения элемента:

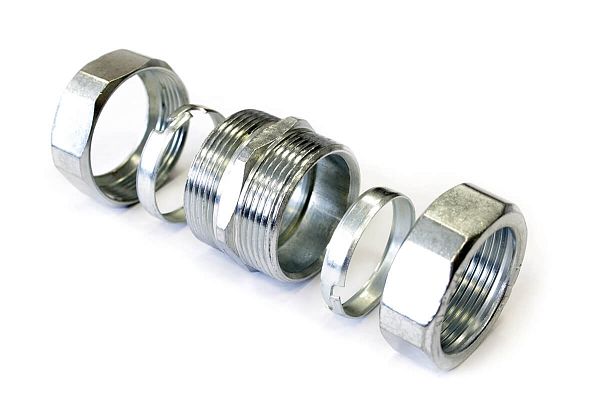

Состав комплекта:
- 1. Корпус.
- 2. Стопорные кольца (цанги).
- 3. Накидные гайки.
Технические характеристики
BIM и 3D модели
Документы
Описание товара
| Температура транспортировки, монтажа и эксплуатации | от -40 °С до +100 °С |
| Климатическое исполнение | У 2 |
| Диапазон наружного диаметра присоединяемой трубы Dт, мм | 25,7 - 27,3 |
| Материал уплотнителя | Цанга (сталь) |
| Стeпень IP | IP43 |
| Код классификации по ГОСТ Р МЭК 61386.1-2014 | 024201432210 |
| Изготавливается по | ТУ 27.33.13.130-046-99856433-2020 |

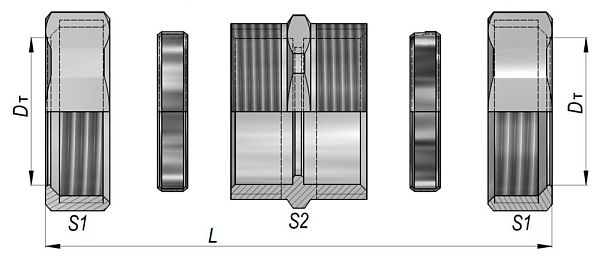

| Размер Dмр / D, мм | 26-27 |
| Размер h | 19-21,3 |
| Размер d | 24 |
| Размер L* | 40-44,6 |
| Размер под ключ S1/S2 | 33/35 |
Адаптер цанговый АТТ-20 У2 IP43 (труба-труба) предназначен для соединения между собой труб водогазопроводных (ГОСТ 3262-75) в трубных системах прокладки кабелей, с обеспечением надёжного электрического контакта.
Адаптер АТТ-20 У2 IP43 состоит из корпуса, цанговых колец и накидных гаек, предназначенных для зажима и фиксации трубы в муфте.
Расшифровка обозначения элемента:
Состав комплекта:
- 1. Корпус.
- 2. Стопорные кольца (цанги).
- 3. Накидные гайки.
