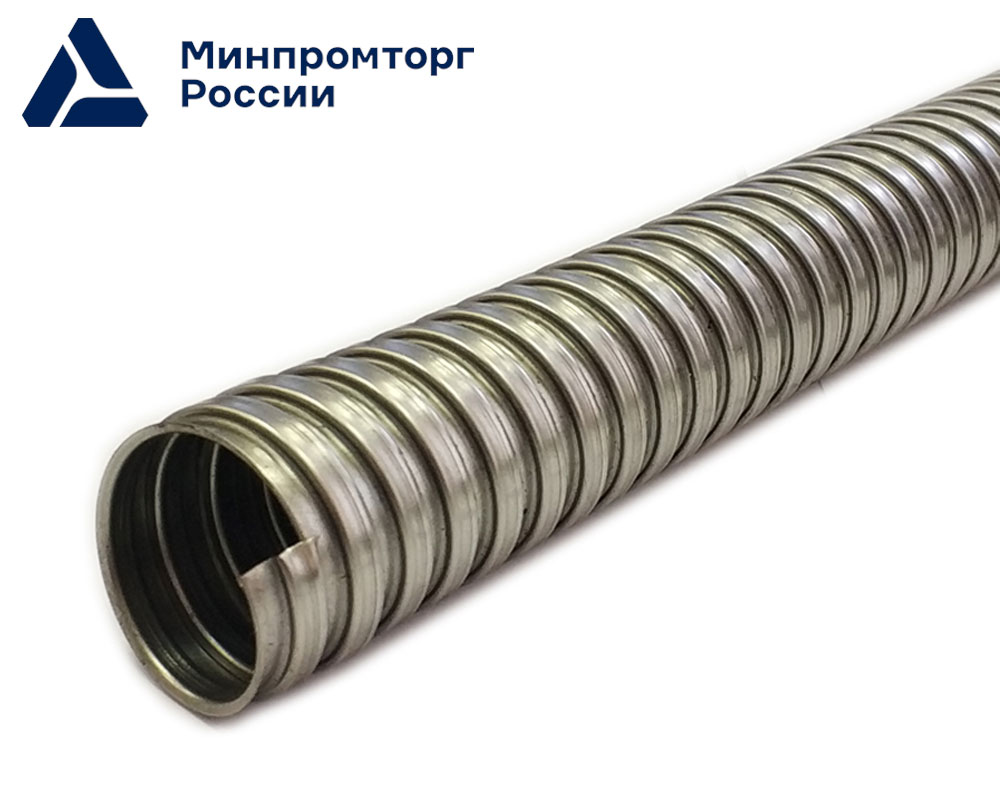

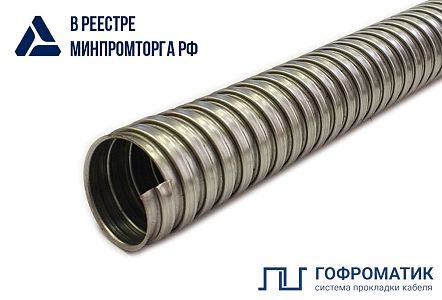

Металлорукав РЗ-Н из нержавеющей стали
Подбор по параметрам
Очистить все параметры
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
 Климатическое исполнение |
УТ 1, УТ 5 |
 Степень защиты |
IP40 по ГОСТ 1425-2015 |
 Температура транспортировки, монтажа и эксплуатации |
от -45 до +250 °С |
 Прочность при сжатии по ГОСТ Р МЭК 61386.1-2014 |
Не менее 750 H |
 Прочность при растяжении по ГОСТ Р МЭК 61386.1-2014 |
Не менее 250 Н |
 Код классификации по ГОСТ Р МЭК 61386.1-2014 |
3356414043 |
 Изготавливается по |
ТУ 27.33.13.130-030-99856433-2018 |
|
Сертификат |
04ИДЮ101.RU.C03234 |
| Артикул | Тип изделия | Условный проход | Внутренний диаметр d1 | Внешний диаметр D2, мм | Длина бухты, м | Мин. радиус изгиба, мм | Упак. | Узнать цену |
| zeta44802
Артикул
|
Р3-Н
Тип изделия
|
12 мм
Условный проход
|
11,2
Внутренний диаметр d1
|
13,7
Внешний диаметр D2, мм
|
100
Длина бухты, м
|
36
Мин. радиус изгиба, мм
|
M: 9000 гр.
Д: 390 мм. Ш: 380 мм. В: 250 мм. Кол- во: 100м.
Упаковка
|
Узнать цену
|
| zeta44803
Артикул
|
Р3-Н
Тип изделия
|
15 мм
Условный проход
|
14,7
Внутренний диаметр d1
|
17,2
Внешний диаметр D2, мм
|
100
Длина бухты, м
|
45
Мин. радиус изгиба, мм
|
M: 11600 гр.
Д: 510 мм. Ш: 420 мм. В: 270 мм. Кол- во: 100м.
Упаковка
|
Узнать цену
|
| zeta44804
Артикул
|
Р3-Н
Тип изделия
|
18 мм
Условный проход
|
16,9
Внутренний диаметр d1
|
19,6
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
54
Мин. радиус изгиба, мм
|
M: 7000 гр.
Д: 410 мм. Ш: 420 мм. В: 230 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta44805
Артикул
|
Р3-Н
Тип изделия
|
20 мм
Условный проход
|
19,1
Внутренний диаметр d1
|
21,9
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
60
Мин. радиус изгиба, мм
|
M: 7000 гр.
Д: 420 мм. Ш: 420 мм. В: 270 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta44806
Артикул
|
Р3-Н
Тип изделия
|
22 мм
Условный проход
|
20,7
Внутренний диаметр d1
|
23,9
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
66
Мин. радиус изгиба, мм
|
M: 7400 гр.
Д: 420 мм. Ш: 450 мм. В: 270 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta44807
Артикул
|
Р3-Н
Тип изделия
|
25 мм
Условный проход
|
24,7
Внутренний диаметр d1
|
26,7
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
75
Мин. радиус изгиба, мм
|
M: 10200 гр.
Д: 440 мм. Ш: 440 мм. В: 280 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta44808
Артикул
|
Р3-Н
Тип изделия
|
32 мм
Условный проход
|
30,4
Внутренний диаметр d1
|
34,4
Внешний диаметр D2, мм
|
25
Длина бухты, м
|
96
Мин. радиус изгиба, мм
|
M: 7400 гр.
Д: 430 мм. Ш: 400 мм. В: 290 мм. Кол- во: 25м.
Упаковка
|
Узнать цену
|
| zeta44809
Артикул
|
Р3-Н
Тип изделия
|
38 мм
Условный проход
|
36,4
Внутренний диаметр d1
|
40.4
Внешний диаметр D2, мм
|
25
Длина бухты, м
|
114
Мин. радиус изгиба, мм
|
M: 9300 гр.
Д: 470 мм. Ш: 450 мм. В: 310 мм. Кол- во: 25м.
Упаковка
|
Узнать цену
|
| zeta44810
Артикул
|
Р3-Н
Тип изделия
|
50 мм
Условный проход
|
48,0
Внутренний диаметр d1
|
53.0
Внешний диаметр D2, мм
|
15
Длина бухты, м
|
150
Мин. радиус изгиба, мм
|
M: 9600 гр.
Д: 520 мм. Ш: 490 мм. В: 290 мм. Кол- во: 15м.
Упаковка
|
Узнать цену
|
- Изготовлен из нержавеющей стальной ленты
- Имеет повышенную стойкость к коррозии
- Может эксплуатироваться в широком температурном диапазоне
- Стоек к ультрафиолетовому излучению
- Обладает повышенной гибкостью

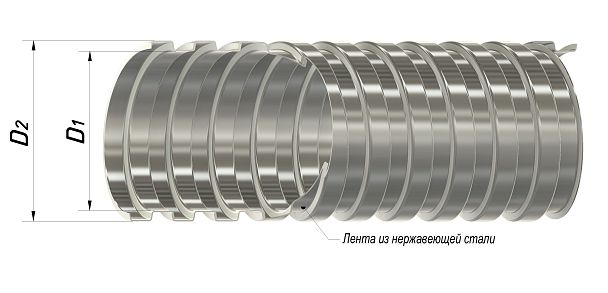

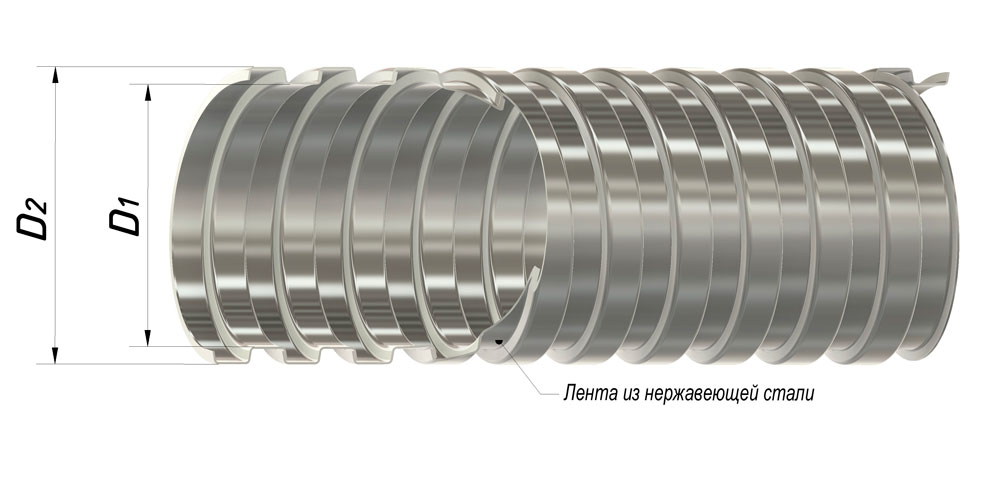

Металлорукав типа Р3-Н – это негерметичный металлорукав, изготовленный из металлической нержавеющей ленты без какого-либо уплотнения, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
Металлорукав Р3-Н является гибкой трубой повышенной гибкости и относится к металлической гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты.
При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
