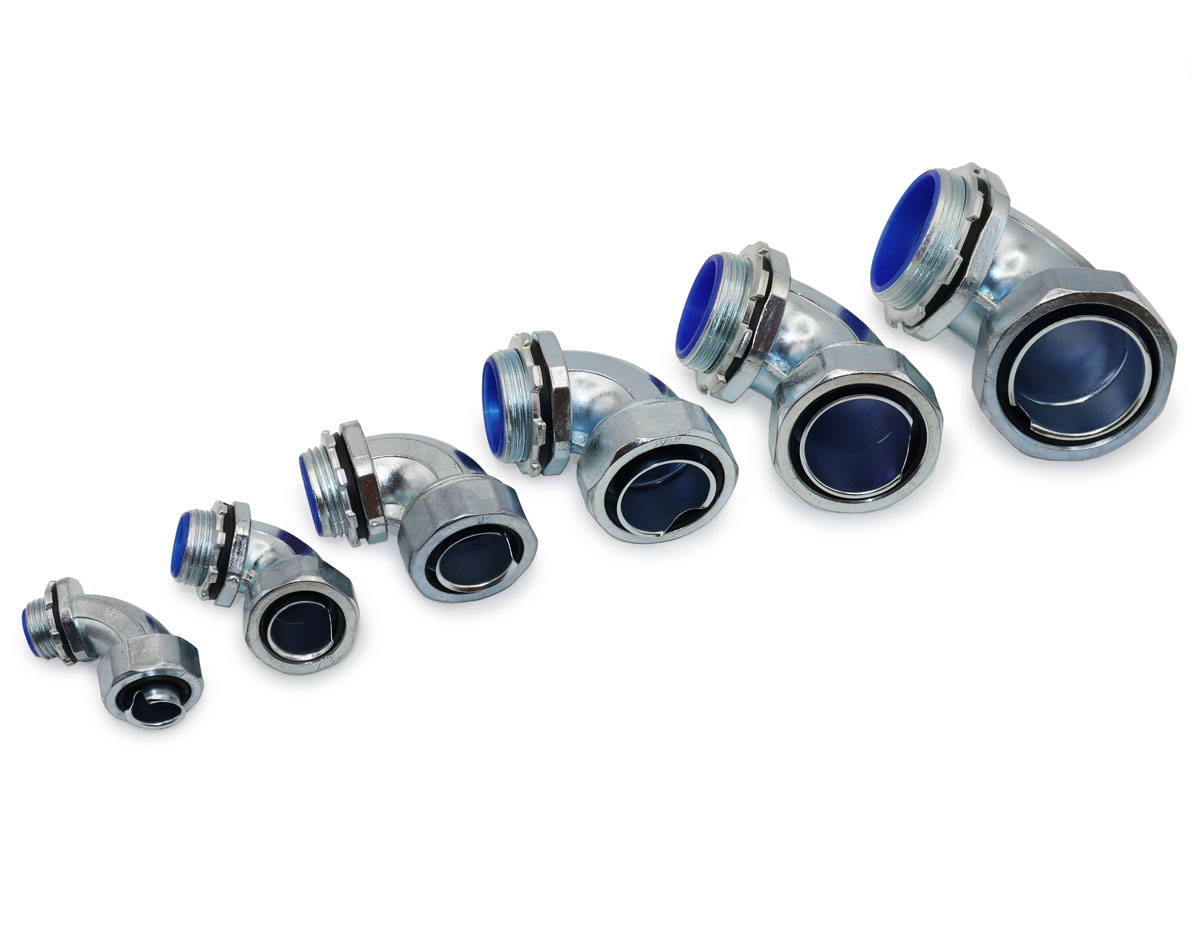

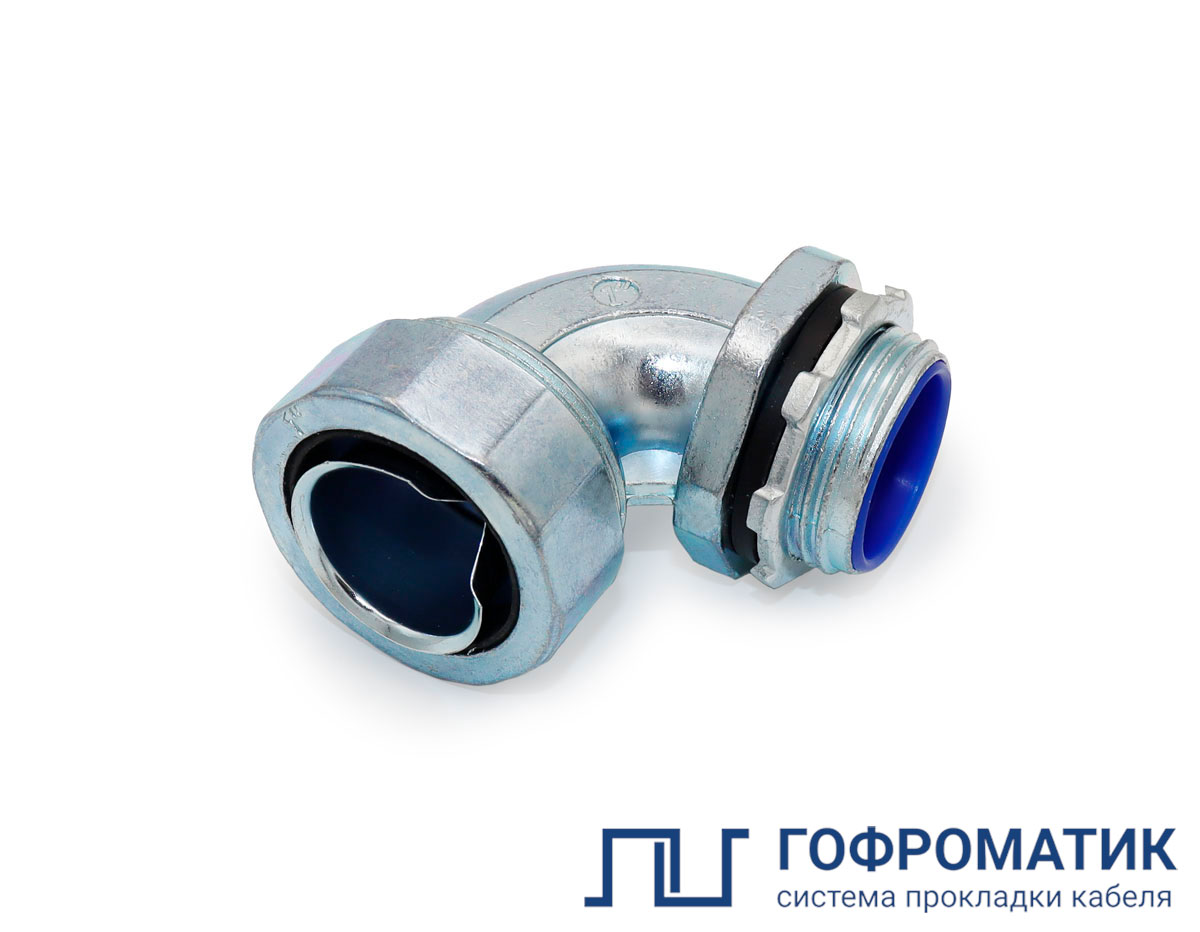

Резьбовой крепежный элемент РКн 90
| Вид изделия | Поворотный резьбовой крепежный элемент |
| Температура монтажа и эксплуатации | от -40 до +100 °С |
| Материал уплотнителя | Резина маслостойкая |
| Стeпень IP | IP54 |
| Климатическое исполнение | У 2 |
| Код классификации по ГОСТ Р МЭК 61386.1-2014 | 024241542210 |
| Изготавливается по | ТУ 25.99.29-076-99856433-2026 |
| Материал | Сплав цинка |
| Бренд | ГОФРОМАТИК |
Описание
- Простота монтажа в местах, где соединение металлических рукавов с электрооборудованием затруднено из за его местоположения.
- Дополнительные уплотнения позволяют сохранить герметичность соединений.
- Надежное соединение с металлорукавом (Р3Ц, Р3ЦХ, Р3ЦП, МРПИ, ШЭМ) и электрооборудыванием.
Резьбовой крепежный элемент РКн 90, предназначен для соединения металлорукава типа Р3Ц(Х), Р3ЦП, МРПИ, ШЭМ к оболочке электрооборудования под углом 90º.
Резьбовой крепежный элемент РКн 90 имеет трубную цилиндрическую резьбу - G!

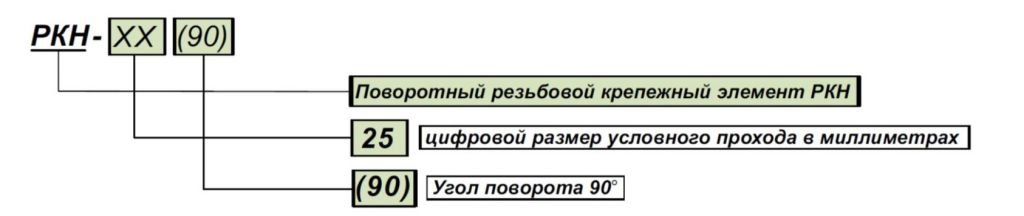

Расшифровка обозначения элемента:

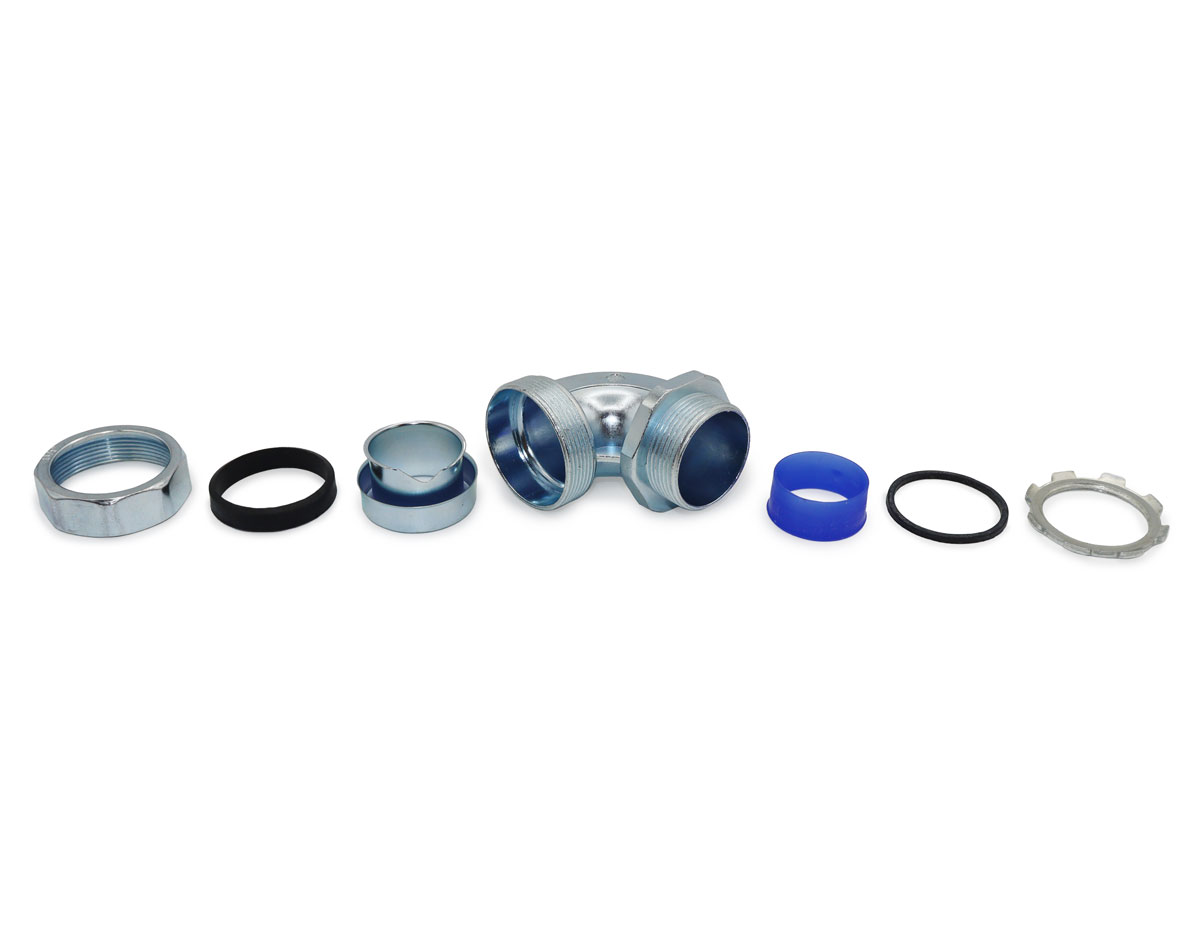

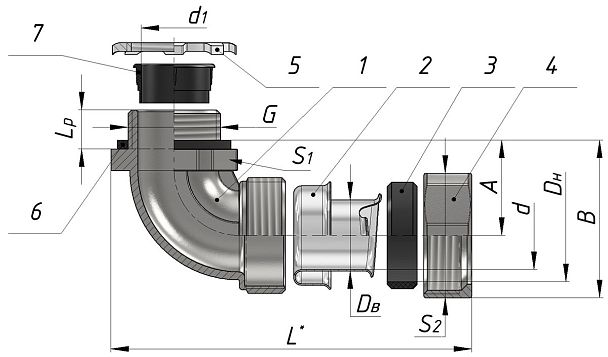

Состав комплекта:
- 1. Корпус.
- 2. Оконцеватель.
- 3. Уплотнитель.
- 4. Накидная гайка.
- 5. Установочная гайка.
- 6. Прокладка.
- 7. Защитная втулка.
BIM и 3D модели
Документы
Описание
- Простота монтажа в местах, где соединение металлических рукавов с электрооборудованием затруднено из за его местоположения.
- Дополнительные уплотнения позволяют сохранить герметичность соединений.
- Надежное соединение с металлорукавом (Р3Ц, Р3ЦХ, Р3ЦП, МРПИ, ШЭМ) и электрооборудыванием.
Резьбовой крепежный элемент РКн 90, предназначен для соединения металлорукава типа Р3Ц(Х), Р3ЦП, МРПИ, ШЭМ к оболочке электрооборудования под углом 90º.
Резьбовой крепежный элемент РКн 90 имеет трубную цилиндрическую резьбу - G!
Расшифровка обозначения элемента:
Состав комплекта:
- 1. Корпус.
- 2. Оконцеватель.
- 3. Уплотнитель.
- 4. Накидная гайка.
- 5. Установочная гайка.
- 6. Прокладка.
- 7. Защитная втулка.
|
Артикул |
Тип изделия |
Установочная резьба G |
Размеры, мм | Размер под ключ, мм |
Упаковка |
Узнать цену |
||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Lp / L* |
Dв / Dн |
A / B |
d / d1 |
S1 |
S2 |
|||||
|
Артикул
|
Тип изделия
|
G1/2-B Установочная резьба G
|
10/50,5 Размер Lp / L*
|
15,5/21,3 Размер Dв / Dн
|
23/39,5 Размер A / B
|
14,5/14 Размер d / d1
|
30 Размер под ключ S1, мм
|
31 Размер под ключ S2, мм
|
69 гр. 0.09 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
G3/4-B Установочная резьба G
|
11/58,5 Размер Lp / L*
|
20,1/26 Размер Dв / Dн
|
26,8/45,5 Размер A / B
|
19,2/18,5 Размер d / d1
|
35,5 Размер под ключ S1, мм
|
35 Размер под ключ S2, мм
|
110 гр. 0.14 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
G1-B Установочная резьба G
|
13/68,3 Размер Lp / L*
|
24,9/32 Размер Dв / Dн
|
34/57 Размер A / B
|
23,9/24 Размер d / d1
|
43,5 Размер под ключ S1, мм
|
43 Размер под ключ S2, мм
|
160 гр. 0.23 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
G1 1/4-B Установочная резьба G
|
14/79,4 Размер Lp / L*
|
32,2/40 Размер Dв / Dн
|
38/65,3 Размер A / B
|
31,2/32 Размер d / d1
|
48 Размер под ключ S1, мм
|
51 Размер под ключ S2, мм
|
По запросу
Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
G1 1/2-B Установочная резьба G
|
14/93 Размер Lp / L*
|
38,5/46 Размер Dв / Dн
|
45,5/74,9 Размер A / B
|
37,5/37 Размер d / d1
|
56 Размер под ключ S1, мм
|
59 Размер под ключ S2, мм
|
По запросу
Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
G2-B Установочная резьба G
|
18/102,4 Размер Lp / L*
|
49,5/57 Размер Dв / Dн
|
50,5/86,2 Размер A / B
|
48,3/48 Размер d / d1
|
68 Размер под ключ S1, мм
|
72 Размер под ключ S2, мм
|
По запросу
Упаковка
|
?
Цена
|
