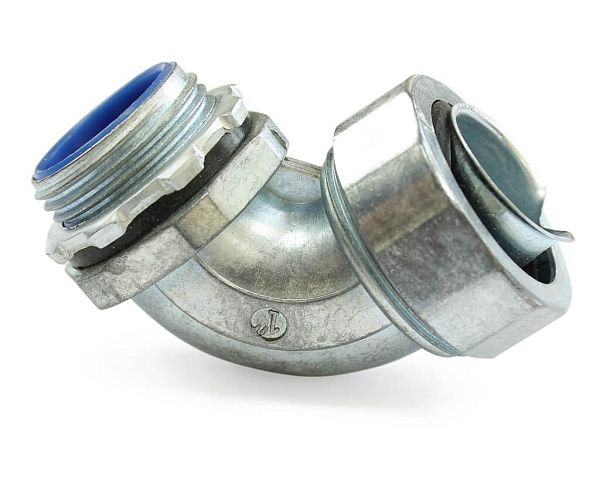

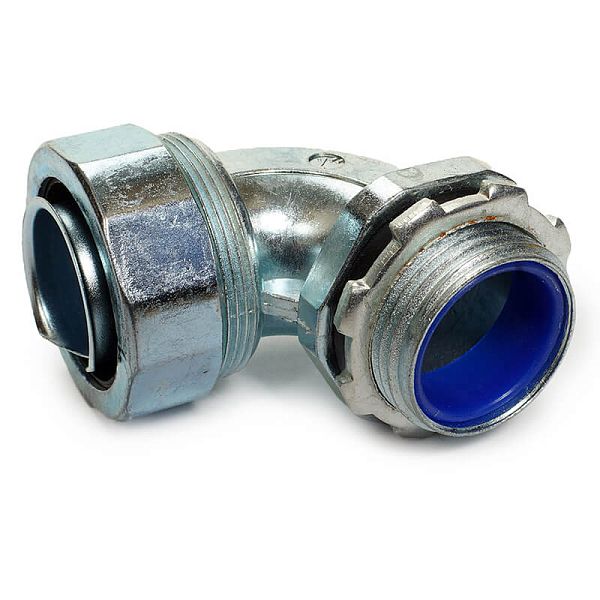

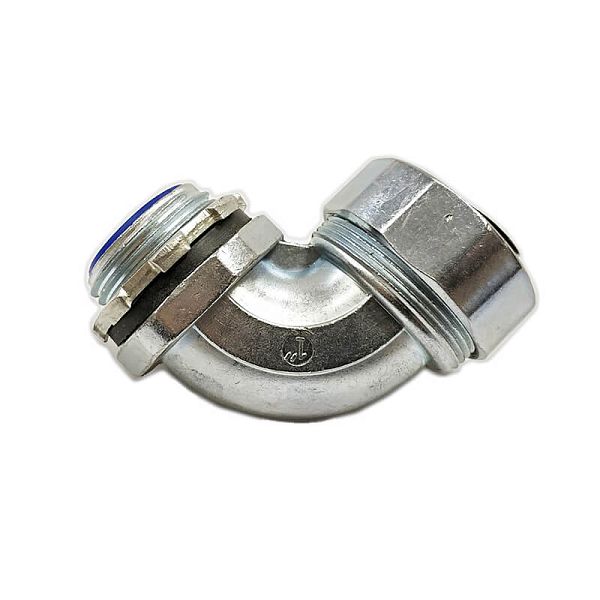

Поворотный резьбовой крепежный элемент РКН-25 (90 угол) ГОФРОМАТИК
Поворотный резьбовой крепежный элемент РКН-25 (90 угол) ГОФРОМАТИК
Поворотный резьбовой крепежный элемент РКН-25 (90 угол) ГОФРОМАТИК
| Артикул товара | zeta41212 |
|---|---|
| Вид изделия | Поворотный резьбовой крепежный элемент |
| Тип изделия | РКн-25 (90°) |
| Материал | Сплав цинка |
| Бренд | ГОФРОМАТИК |
Назначение
- Простота монтажа в местах, где соединение металлических рукавов с электрооборудованием затруднено из за его местоположения.
- Дополнительные уплотнения позволяют сохранить герметичность соединений.
- Надежное соединение с металлорукавом (Р3Ц, Р3ЦХ, Р3ЦП, МРПИ, ШЭМ) и электрооборудыванием.
Резьбовой крепежный элемент РКн 90, предназначен для соединения металлорукава типа Р3Ц(Х), Р3ЦП, МРПИ, ШЭМ к оболочке электрооборудования под углом 90º.
Резьбовой крепежный элемент РКн 90 имеет трубную цилиндрическую резьбу - G!
Расшифровка обозначения элемента:
Состав комплекта:
- 1. Корпус.
- 2. Оконцеватель.
- 3. Уплотнитель.
- 4. Накидная гайка.
- 5. Установочная гайка.
- 6. Прокладка.
- 7. Защитная втулка.
Технические характеристики
BIM и 3D модели
Документы
Описание товара
| Установочная резьба G | G1-B |
| Размер Lp / L* | 13/68,3 |
| Температура монтажа и эксплуатации | от -40 до +100 °С |
| Материал уплотнителя | Резина маслостойкая |
| Стeпень IP | IP54 |
| Климатическое исполнение | У 2 |
| Код классификации по ГОСТ Р МЭК 61386.1-2014 | 024241542210 |
| Изготавливается по | ТУ 25.99.29-076-99856433-2026 |
| Размер Dв / Dн | 24,9/32 |
| Размер A / B | 34/57 |
| Размер d / d1 | 23,9/24 |
| Размер под ключ S1, мм | 43,5 |
| Размер под ключ S2, мм | 43 |
Резьбовой крепежный элемент РКн-25 (90°), предназначен для соединения металлорукава типа Р3Ц(Х), Р3ЦП, МРПИ, МРП, ШЭМ к оболочке электрооборудования под углом 90º.
Резьбовой крепежный элемент РКн-25 (90°) имеет трубную цилиндрическую резьбу - G!
