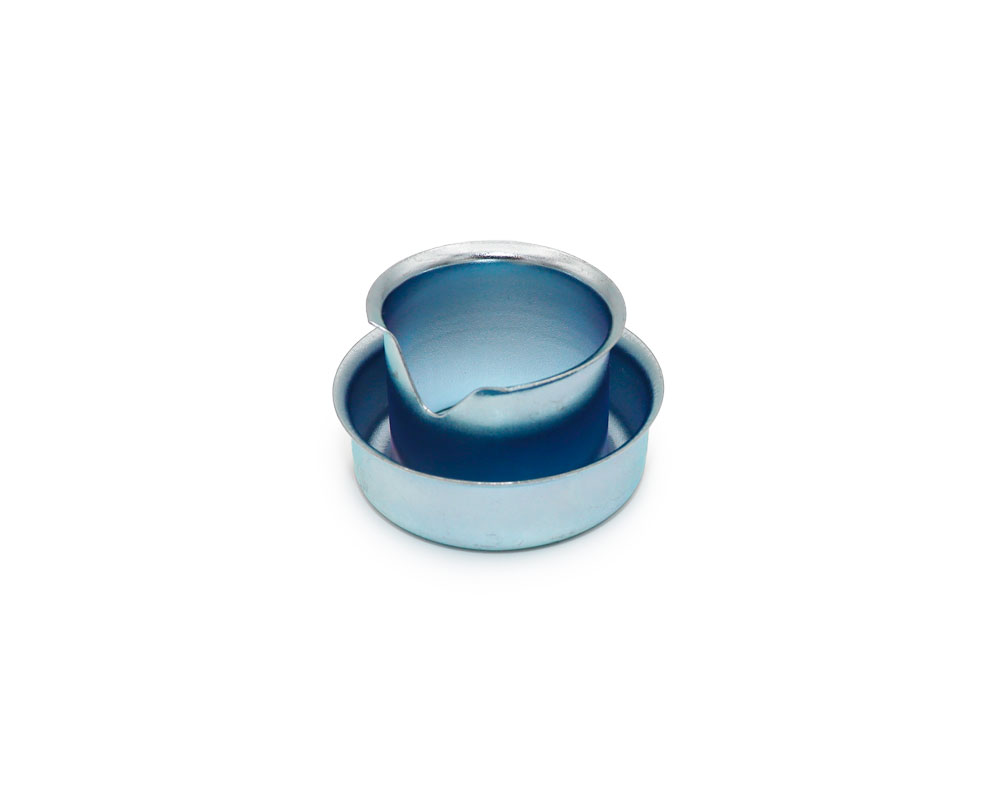

Оконцеватель для металлорукава
| Вид изделия | Оконцеватель для металлорукава |
| Температура транспортировки, монтажа и эксплуатации | от -60 до +100 °С |
| Стeпень IP | - |
| Климатическое исполнение | У 2 |
| Материал | Оцинкованная сталь |
| Бренд | ГОФРОМАТИК |
Описание
Оконцеватель для металлорукава предназначен для закрепления краев металлорукава и ШЭМа от распускания и защищает кабель от порезов металлорукавом. Входит в комплект муфт МТ, МВ, может применяться отдельно.
Также, оконцеватель, может иметь название втулка концевая для металлорукава.
BIM и 3D модели
Документы
Описание
Оконцеватель для металлорукава предназначен для закрепления краев металлорукава и ШЭМа от распускания и защищает кабель от порезов металлорукавом. Входит в комплект муфт МТ, МВ, может применяться отдельно.
Также, оконцеватель, может иметь название втулка концевая для металлорукава.
Артикул |
Тип изделия |
Условный проход, мм |
Диаметр Dмр, мм |
Диаметр D1, мм |
Диаметр D2, мм |
Размер D3, мм |
Высота оправки / общая длина H / L, мм |
Упаковка | Цена |
|
Артикул
|
Тип изделия
|
10 Условный проход, мм
|
9,4 Диаметр Dмр, мм
|
18,8 Диаметр D1, мм
|
16,5 Диаметр D2, мм
|
11,6 Размер D3, мм
|
7 / 19,8 Высота оправки / общая длина H / L, мм
|
306 гр. 81.6 см³ 100шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
12 Условный проход, мм
|
10,8 Диаметр Dмр, мм
|
21 Диаметр D1, мм
|
19 Диаметр D2, мм
|
13,2 Размер D3, мм
|
9 / 20,8 Высота оправки / общая длина H / L, мм
|
390 гр. 156 см³ 100шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
15 Условный проход, мм
|
14,2 Диаметр Dмр, мм
|
25 Диаметр D1, мм
|
22 Диаметр D2, мм
|
16,5 Размер D3, мм
|
9 / 21,7 Высота оправки / общая длина H / L, мм
|
255 гр. 54 см³ 50шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
18 Условный проход, мм
|
16,4 Диаметр Dмр, мм
|
25 Диаметр D1, мм
|
22 Диаметр D2, мм
|
18,8 Размер D3, мм
|
9 / 21,7 Высота оправки / общая длина H / L, мм
|
260 гр. 68 см³ 50шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
20 Условный проход, мм
|
18,7 Диаметр Dмр, мм
|
30,5 Диаметр D1, мм
|
27,5 Диаметр D2, мм
|
21,1 Размер D3, мм
|
10,5 / 24,6 Высота оправки / общая длина H / L, мм
|
382 гр. 90 см³ 50шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
22 Условный проход, мм
|
20,2 Диаметр Dмр, мм
|
30,5 Диаметр D1, мм
|
27,5 Диаметр D2, мм
|
27,5 Размер D3, мм
|
9,5 / 23,7 Высота оправки / общая длина H / L, мм
|
370 гр. 90.25 см³ 50шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
25 Условный проход, мм
|
24,1 Диаметр Dмр, мм
|
37,1 Диаметр D1, мм
|
34 Диаметр D2, мм
|
25,9 Размер D3, мм
|
10,5 / 25,1 Высота оправки / общая длина H / L, мм
|
500 гр. 151.8 см³ 50шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
32 Условный проход, мм
|
29,8 Диаметр Dмр, мм
|
46 Диаметр D1, мм
|
43 Диаметр D2, мм
|
32,8 Размер D3, мм
|
11,5 / 30,4 Высота оправки / общая длина H / L, мм
|
720 гр. 297 см³ 50шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
38 Условный проход, мм
|
35,8 Диаметр Dмр, мм
|
52,3 Диаметр D1, мм
|
49 Диаметр D2, мм
|
39 Размер D3, мм
|
14,5 / 34 Высота оправки / общая длина H / L, мм
|
520 гр. 148.5 см³ 25шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
50 Условный проход, мм
|
47,4 Диаметр Dмр, мм
|
64,7 Диаметр D1, мм
|
61,5 Диаметр D2, мм
|
51 Размер D3, мм
|
16 / 39,5 Высота оправки / общая длина H / L, мм
|
723 гр. 120 см³ 20шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
60 Условный проход, мм
|
62,4 Диаметр Dмр, мм
|
80,5 Диаметр D1, мм
|
75,8 Диаметр D2, мм
|
67,6 Размер D3, мм
|
16 / 32,5 Высота оправки / общая длина H / L, мм
|
42 гр. 0.22 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
75 Условный проход, мм
|
75 Диаметр Dмр, мм
|
92 Диаметр D1, мм
|
87,3 Диаметр D2, мм
|
80,8 Размер D3, мм
|
17 / 34,7 Высота оправки / общая длина H / L, мм
|
66 гр. 0.28 см³ 1шт Упаковка
|
?
Цена
|
zeta41009
- Условный проход, мм
- 10
- Диаметр Dмр, мм
- 9,4
- Диаметр D1, мм
- 18,8
- Диаметр D2, мм
- 16,5
- Размер D3, мм
- 11,6
- Высота оправки / общая длина H / L, мм
- 7 / 19,8
- Упаковка
-
306 гр.
81.6 см³
100шт
zeta41010
- Условный проход, мм
- 12
- Диаметр Dмр, мм
- 10,8
- Диаметр D1, мм
- 21
- Диаметр D2, мм
- 19
- Размер D3, мм
- 13,2
- Высота оправки / общая длина H / L, мм
- 9 / 20,8
- Упаковка
-
390 гр.
156 см³
100шт
zeta41011
- Условный проход, мм
- 15
- Диаметр Dмр, мм
- 14,2
- Диаметр D1, мм
- 25
- Диаметр D2, мм
- 22
- Размер D3, мм
- 16,5
- Высота оправки / общая длина H / L, мм
- 9 / 21,7
- Упаковка
-
255 гр.
54 см³
50шт
zeta41007
- Условный проход, мм
- 18
- Диаметр Dмр, мм
- 16,4
- Диаметр D1, мм
- 25
- Диаметр D2, мм
- 22
- Размер D3, мм
- 18,8
- Высота оправки / общая длина H / L, мм
- 9 / 21,7
- Упаковка
-
260 гр.
68 см³
50шт
zeta41012
- Условный проход, мм
- 20
- Диаметр Dмр, мм
- 18,7
- Диаметр D1, мм
- 30,5
- Диаметр D2, мм
- 27,5
- Размер D3, мм
- 21,1
- Высота оправки / общая длина H / L, мм
- 10,5 / 24,6
- Упаковка
-
382 гр.
90 см³
50шт
zeta41008
- Условный проход, мм
- 22
- Диаметр Dмр, мм
- 20,2
- Диаметр D1, мм
- 30,5
- Диаметр D2, мм
- 27,5
- Размер D3, мм
- 27,5
- Высота оправки / общая длина H / L, мм
- 9,5 / 23,7
- Упаковка
-
370 гр.
90.25 см³
50шт
zeta41013
- Условный проход, мм
- 25
- Диаметр Dмр, мм
- 24,1
- Диаметр D1, мм
- 37,1
- Диаметр D2, мм
- 34
- Размер D3, мм
- 25,9
- Высота оправки / общая длина H / L, мм
- 10,5 / 25,1
- Упаковка
-
500 гр.
151.8 см³
50шт
zeta41014
- Условный проход, мм
- 32
- Диаметр Dмр, мм
- 29,8
- Диаметр D1, мм
- 46
- Диаметр D2, мм
- 43
- Размер D3, мм
- 32,8
- Высота оправки / общая длина H / L, мм
- 11,5 / 30,4
- Упаковка
-
720 гр.
297 см³
50шт
zeta41015
- Условный проход, мм
- 38
- Диаметр Dмр, мм
- 35,8
- Диаметр D1, мм
- 52,3
- Диаметр D2, мм
- 49
- Размер D3, мм
- 39
- Высота оправки / общая длина H / L, мм
- 14,5 / 34
- Упаковка
-
520 гр.
148.5 см³
25шт
zeta41016
- Условный проход, мм
- 50
- Диаметр Dмр, мм
- 47,4
- Диаметр D1, мм
- 64,7
- Диаметр D2, мм
- 61,5
- Размер D3, мм
- 51
- Высота оправки / общая длина H / L, мм
- 16 / 39,5
- Упаковка
-
723 гр.
120 см³
20шт
zeta41017
- Условный проход, мм
- 60
- Диаметр Dмр, мм
- 62,4
- Диаметр D1, мм
- 80,5
- Диаметр D2, мм
- 75,8
- Размер D3, мм
- 67,6
- Высота оправки / общая длина H / L, мм
- 16 / 32,5
- Упаковка
-
42 гр.
0.22 см³
1шт
zeta41018
- Условный проход, мм
- 75
- Диаметр Dмр, мм
- 75
- Диаметр D1, мм
- 92
- Диаметр D2, мм
- 87,3
- Размер D3, мм
- 80,8
- Высота оправки / общая длина H / L, мм
- 17 / 34,7
- Упаковка
-
66 гр.
0.28 см³
1шт
