Фитинги (муфты) для соединения металлорукав-труба
Морозостойкий
| Вид изделия | Муфта соединительная |
| Материал | Нержавеющая сталь |
| Температура транспортировки, монтажа и эксплуатации | от -60 °C до +180 °С |
| Климатическое исполнение | B 1, 5 |
| Сертификат | 04ИДЮ128.RU.C01639 |
| Материал уплотнителя | Силикон |
| Стeпень IP | IP67 |
| Код классификации по ГОСТ Р МЭК 61386.1-2014 | 045401674202 |
| Изготавливается по | ТУ 27.33.13.130-023-99856433-2017 |
| Бренд | ГОФРОМАТИК |
Назначение

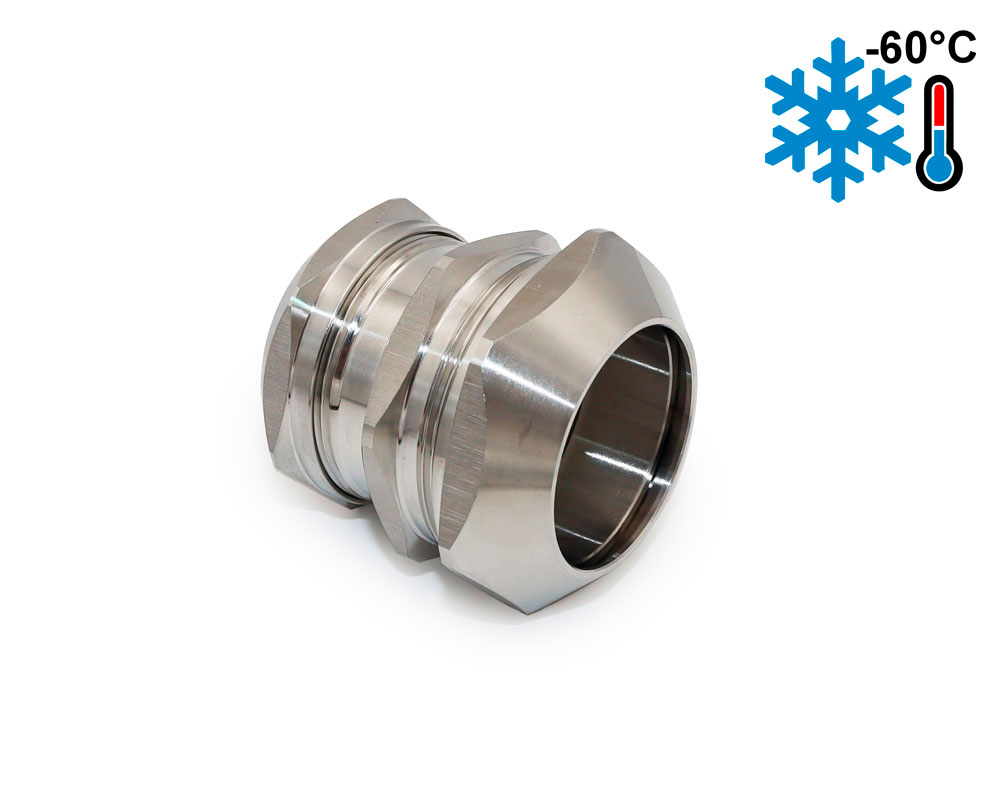

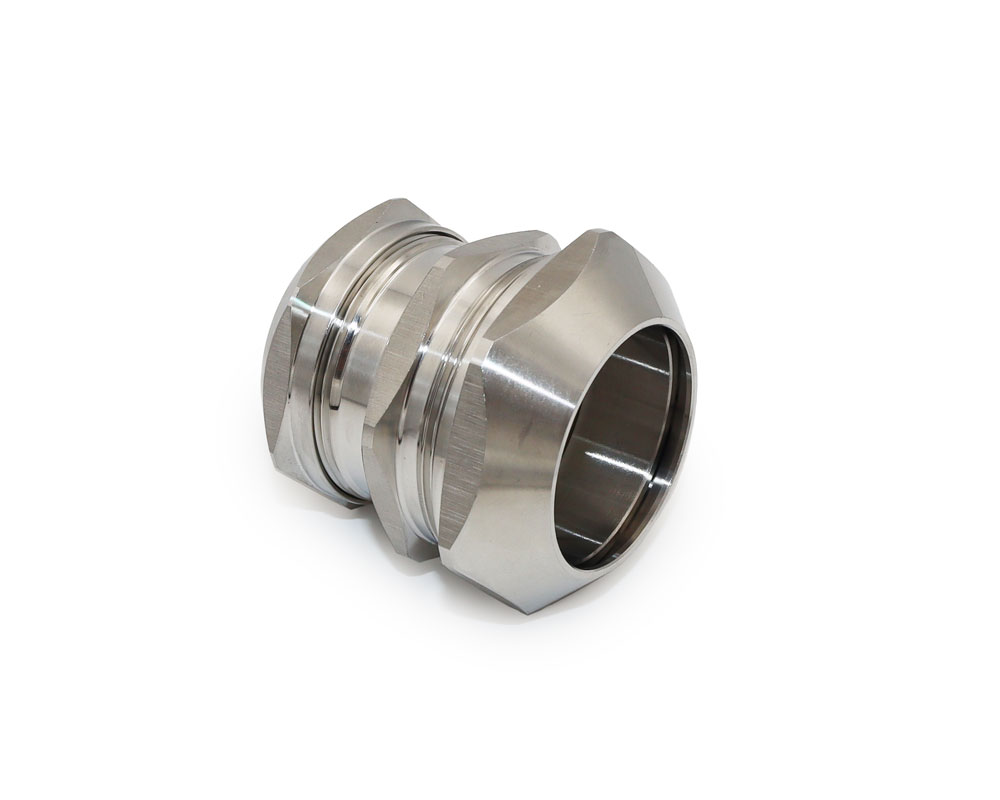

Муфты соединительные труба-металлорукав МТР изготавливаемые из нержавеющей стали, предназначены для соединения металлорукава с трубой.
Муфты обладают повышенной степенью защиты - IP 67 . Фиксация трубы обеспечивается цанговым зажимом.
Муфты МТР устойчивы к воздействию кислот, щелочей, морскому климату, фенолам, спиртам, фреонам, антифризам, растворам солей, перекиси водорода. Возможна эксплуатация в солёной морской и пресной воде в малоподвижном состоянии.
Расшифровка обозначения элемента:
Состав комплекта:
- 1. Накидная гайка.
- 2. Уплотнитель металлорукава.
- 3. Оконцеватель металлорукава.
- 4. Корпус.
- 5. Уплотнитель трубы.
- 6. Антифрикционное кольцо.
- 7. Цанговое зажимное кольцо.
- 8. Накидная гайка.
BIM и 3D модели
Документы
Описание
Муфты соединительные труба-металлорукав МТР изготавливаемые из нержавеющей стали, предназначены для соединения металлорукава с трубой.
Муфты обладают повышенной степенью защиты - IP 67 . Фиксация трубы обеспечивается цанговым зажимом.
Муфты МТР устойчивы к воздействию кислот, щелочей, морскому климату, фенолам, спиртам, фреонам, антифризам, растворам солей, перекиси водорода. Возможна эксплуатация в солёной морской и пресной воде в малоподвижном состоянии.
Расшифровка обозначения элемента:
Состав комплекта:
- 1. Накидная гайка.
- 2. Уплотнитель металлорукава.
- 3. Оконцеватель металлорукава.
- 4. Корпус.
- 5. Уплотнитель трубы.
- 6. Антифрикционное кольцо.
- 7. Цанговое зажимное кольцо.
- 8. Накидная гайка.
|
Артикул |
Тип изделия |
Условный проход трубы |
Условный прохода металлорукава |
Размеры, мм |
Упаковка |
Узнать цену |
||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Dpex |
Dhin |
Dhex |
S1/S2/S3 |
L |
||||||
|
Артикул
|
Тип изделия
|
15 Условный проход трубы
|
15 Условный прохода металлорукава
|
19,5...22 Размер Dpex
|
14,7 Размер Dhin
|
21 Размер Dhex
|
30/32/32 Размер S1/S2/S3
|
47,4 Размер L
|
97 гр. 48 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
20 Условный проход трубы
|
20 Условный прохода металлорукава
|
24,5...28 Размер Dpex
|
19,1 Размер Dhin
|
26,5 Размер Dhex
|
36/40/40 Размер S1/S2/S3
|
52 Размер L
|
135 гр. 83 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
25 Условный проход трубы
|
22 Условный прохода металлорукава
|
24,5...28 Размер Dpex
|
20,7 Размер Dhin
|
27,2 Размер Dhex
|
36/40/40 Размер S1/S2/S3
|
52 Размер L
|
148 гр. 83 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
32 Условный проход трубы
|
25 Условный прохода металлорукава
|
31,4...34,2 Размер Dpex
|
24 Размер Dhin
|
33,5 Размер Dhex
|
42/45/50 Размер S1/S2/S3
|
52 Размер L
|
206 гр. 130 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
32 Условный проход трубы
|
32 Условный прохода металлорукава
|
39,5...42,9 Размер Dpex
|
30,8 Размер Dhin
|
41 Размер Dhex
|
52/55/60 Размер S1/S2/S3
|
57,7 Размер L
|
284 гр. 209 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
32 Условный проход трубы
|
35 Условный прохода металлорукава
|
39,5...42,9 Размер Dpex
|
33,5 Размер Dhin
|
43 Размер Dhex
|
55/55/60 Размер S1/S2/S3
|
57,7 Размер L
|
278 гр. 209 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
40 Условный проход трубы
|
38 Условный прохода металлорукава
|
47,9...51,5 Размер Dpex
|
36,6 Размер Dhin
|
46,8 Размер Dhex
|
58,3/64/68 Размер S1/S2/S3
|
60 Размер L
|
339 гр. 277 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
40 Условный проход трубы
|
40 Условный прохода металлорукава
|
47,9...51,5 Размер Dpex
|
38,5 Размер Dhin
|
48,5 Размер Dhex
|
60,3/65/68 Размер S1/S2/S3
|
60 Размер L
|
348 гр. 277 см³ 1шт Упаковка
|
?
Цена
|
- Условный проход трубы
- 15
- Условный прохода металлорукава
- 15
- Размер Dpex
- 19,5...22
- Размер Dhin
- 14,7
- Размер Dhex
- 21
- Размер S1/S2/S3
- 30/32/32
- Размер L
- 47,4
- Упаковка
-
97 гр.
48 см³
1шт
- Условный проход трубы
- 20
- Условный прохода металлорукава
- 20
- Размер Dpex
- 24,5...28
- Размер Dhin
- 19,1
- Размер Dhex
- 26,5
- Размер S1/S2/S3
- 36/40/40
- Размер L
- 52
- Упаковка
-
135 гр.
83 см³
1шт
- Условный проход трубы
- 25
- Условный прохода металлорукава
- 22
- Размер Dpex
- 24,5...28
- Размер Dhin
- 20,7
- Размер Dhex
- 27,2
- Размер S1/S2/S3
- 36/40/40
- Размер L
- 52
- Упаковка
-
148 гр.
83 см³
1шт
- Условный проход трубы
- 32
- Условный прохода металлорукава
- 25
- Размер Dpex
- 31,4...34,2
- Размер Dhin
- 24
- Размер Dhex
- 33,5
- Размер S1/S2/S3
- 42/45/50
- Размер L
- 52
- Упаковка
-
206 гр.
130 см³
1шт
- Условный проход трубы
- 32
- Условный прохода металлорукава
- 32
- Размер Dpex
- 39,5...42,9
- Размер Dhin
- 30,8
- Размер Dhex
- 41
- Размер S1/S2/S3
- 52/55/60
- Размер L
- 57,7
- Упаковка
-
284 гр.
209 см³
1шт
- Условный проход трубы
- 32
- Условный прохода металлорукава
- 35
- Размер Dpex
- 39,5...42,9
- Размер Dhin
- 33,5
- Размер Dhex
- 43
- Размер S1/S2/S3
- 55/55/60
- Размер L
- 57,7
- Упаковка
-
278 гр.
209 см³
1шт
- Условный проход трубы
- 40
- Условный прохода металлорукава
- 38
- Размер Dpex
- 47,9...51,5
- Размер Dhin
- 36,6
- Размер Dhex
- 46,8
- Размер S1/S2/S3
- 58,3/64/68
- Размер L
- 60
- Упаковка
-
339 гр.
277 см³
1шт
- Условный проход трубы
- 40
- Условный прохода металлорукава
- 40
- Размер Dpex
- 47,9...51,5
- Размер Dhin
- 38,5
- Размер Dhex
- 48,5
- Размер S1/S2/S3
- 60,3/65/68
- Размер L
- 60
- Упаковка
-
348 гр.
277 см³
1шт
