      Металлорукав без ПВХ изоляции Р3-Ц с протяжкой

      Артикул
      Тип изделия
      Условный проход
      Внутренний диаметр d1
      Внешний диаметр D2, мм
      Длина L
      Шаг навивки F
      Прочность на разрыв, Н
      Мин. радиус изгиба, мм
      Выбрано 0 Показать
      Выбрано 0 Показать

      Подбор по параметрам

      Очистить все параметры
      nzeta.ru

      Акционерное общество
      «ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»

      Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
      630501, Новосибирская обл., р.п.Краснообск, а/я 130

      Описание Характеристики Продукция Документация Видео

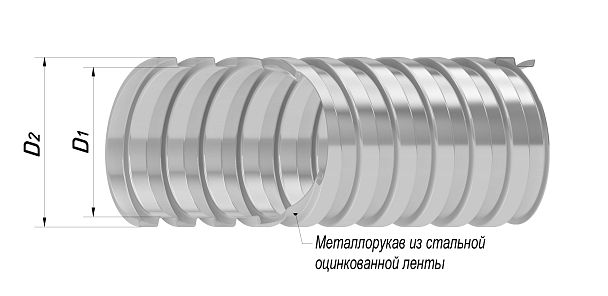

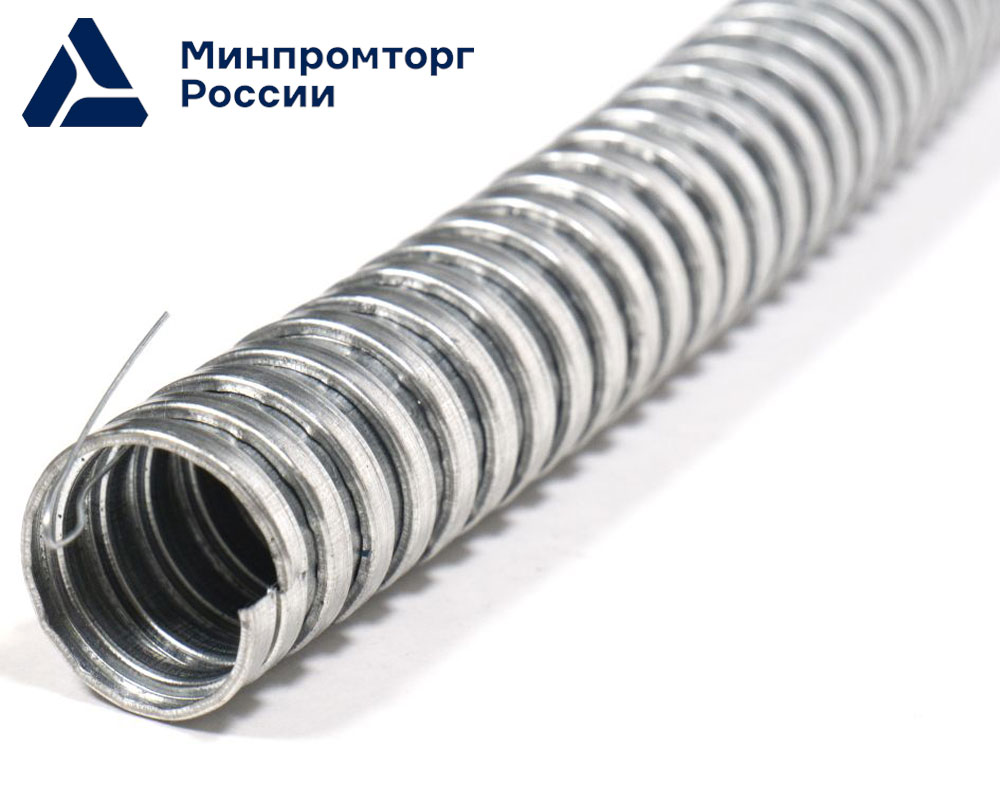

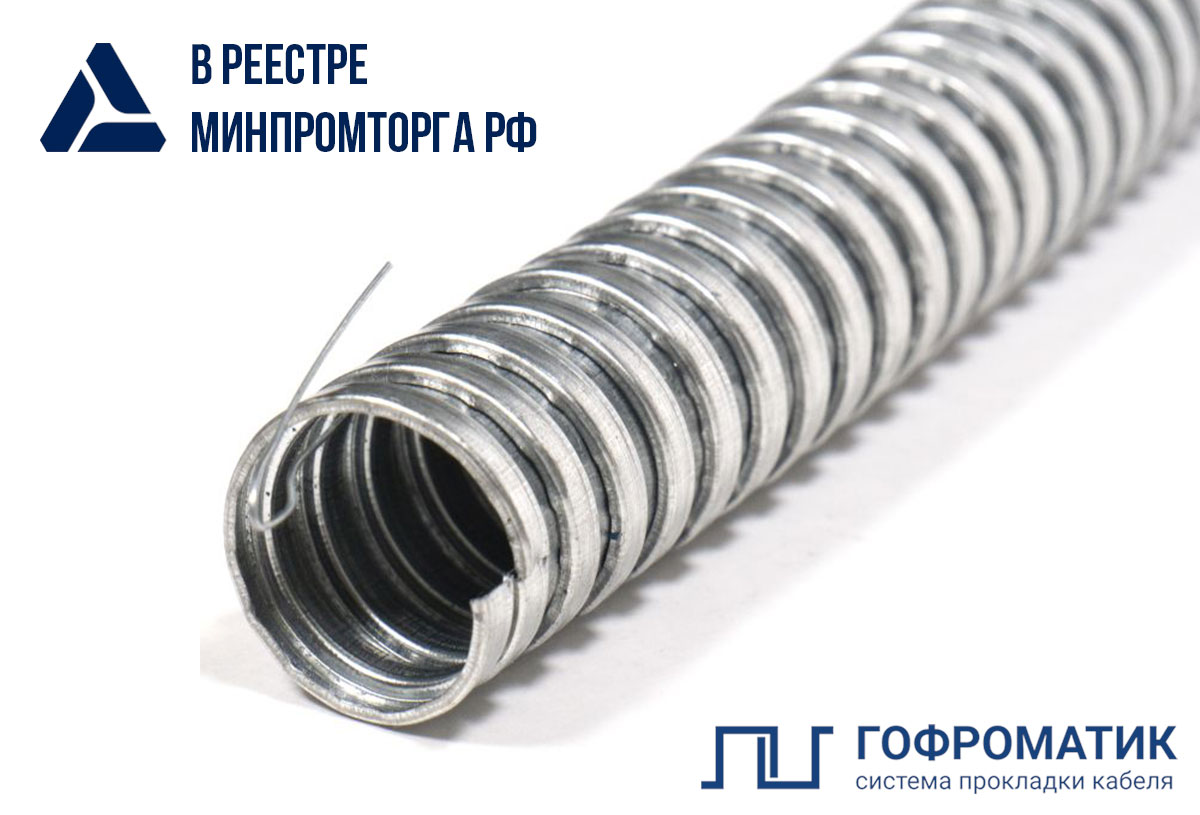

      Металлорукав типа Р3-Ц  с протяжкой - это негерметичный металлорукав, изготовленный из металлической оцинкованной ленты без какого-либо уплотнения, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.

      В комплектации с протяжкой, в состав конструкции входит металлическая оцинкованная проволока, предназначенная для удобства монтажа кабелей внутри металлорукава.

      Металлорукав Р3-Ц является гибкой трубой повышенной гибкости и относится к металлической гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.

      Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты.

      При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.

      Технические характеристики

       Климатическое исполнение: У 3
       Степень защиты: IP 40
       Температура эксплуатации: от -45 до +250 °С
       Прочность при сжатии: Не менее 320 H
       Предел прочности при растяжении: Не менее 250 Н
       Код классификации по ГОСТ Р МЭК 61386.1-2014: 2256414042
       Изготавливается по: ТУ 27.33.13.130-030-99856433-2018
       Сертификат: РОСС RU.АД07.Н00357
       Материал протяжки: Стальная проволока
      Артикул Тип изделия Условный проход Внутренний диаметр d1 Внешний диаметр D2, мм Длина бухты, м Мин. радиус изгиба, мм Упак. Узнать цену
      zeta44901
      Артикул
      Р3-Ц с протяжкой
      Тип изделия
      12 мм
      Условный проход
      11,2
      Внутренний диаметр d1
      13,7
      Внешний диаметр D2, мм
      50
      Длина бухты, м
      36
      Мин. радиус изгиба, мм
      M: 4000 гр.
      Д: 350 мм.
      Ш: 350 мм.
      В: 200 мм.
      Кол- во: 50м.
      Упаковка
      Узнать цену
      zeta44902
      Артикул
      Р3-Ц с протяжкой
      Тип изделия
      15 мм
      Условный проход
      14,7
      Внутренний диаметр d1
      17,1
      Внешний диаметр D2, мм
      50
      Длина бухты, м
      45
      Мин. радиус изгиба, мм
      M: 6000 гр.
      Д: 370 мм.
      Ш: 360 мм.
      В: 230 мм.
      Кол- во: 50м.
      Упаковка
      Узнать цену
      zeta44916
      Артикул
      Р3-Ц с протяжкой
      Тип изделия
      16 мм
      Условный проход
      14,7
      Внутренний диаметр d1
      17,2
      Внешний диаметр D2, мм
      50
      Длина бухты, м
      48
      Мин. радиус изгиба, мм
      M: 6000 гр.
      Д: 380 мм.
      Ш: 390 мм.
      В: 280 мм.
      Кол- во: 50м.
      Упаковка
      Узнать цену
      zeta44903
      Артикул
      Р3-Ц с протяжкой
      Тип изделия
      18 мм
      Условный проход
      16,9
      Внутренний диаметр d1
      19,6
      Внешний диаметр D2, мм
      50
      Длина бухты, м
      54
      Мин. радиус изгиба, мм
      M: 7000 гр.
      Д: 410 мм.
      Ш: 420 мм.
      В: 230 мм.
      Кол- во: 50м.
      Упаковка
      Узнать цену
      zeta44904
      Артикул
      Р3-Ц с протяжкой
      Тип изделия
      20 мм
      Условный проход
      19,1
      Внутренний диаметр d1
      21,9
      Внешний диаметр D2, мм
      50
      Длина бухты, м
      60
      Мин. радиус изгиба, мм
      M: 7000 гр.
      Д: 420 мм.
      Ш: 420 мм.
      В: 270 мм.
      Кол- во: 50м.
      Упаковка
      Узнать цену
      zeta44905
      Артикул
      Р3-Ц с протяжкой
      Тип изделия
      22 мм
      Условный проход
      20,7
      Внутренний диаметр d1
      24.4
      Внешний диаметр D2, мм
      50
      Длина бухты, м
      66
      Мин. радиус изгиба, мм
      M: 7400 гр.
      Д: 420 мм.
      Ш: 450 мм.
      В: 270 мм.
      Кол- во: 50м.
      Упаковка
      Узнать цену
      zeta44906
      Артикул
      Р3-Ц с протяжкой
      Тип изделия
      25 мм
      Условный проход
      23,7
      Внутренний диаметр d1
      26,7
      Внешний диаметр D2, мм
      50
      Длина бухты, м
      75
      Мин. радиус изгиба, мм
      M: 8800 гр.
      Д: 440 мм.
      Ш: 440 мм.
      В: 280 мм.
      Кол- во: 50м.
      Упаковка
      Узнать цену
      zeta44907
      Артикул
      Р3-Ц с протяжкой
      Тип изделия
      32 мм
      Условный проход
      30,4
      Внутренний диаметр d1
      34,4
      Внешний диаметр D2, мм
      20
      Длина бухты, м
      96
      Мин. радиус изгиба, мм
      M: 6200 гр.
      Д: 400 мм.
      Ш: 400 мм.
      В: 290 мм.
      Кол- во: 20м.
      Упаковка
      Узнать цену
      zeta44908
      Артикул
      Р3-Ц с протяжкой
      Тип изделия
      38 мм
      Условный проход
      36,4
      Внутренний диаметр d1
      40.4
      Внешний диаметр D2, мм
      20
      Длина бухты, м
      114
      Мин. радиус изгиба, мм
      M: 7200 гр.
      Д: 420 мм.
      Ш: 430 мм.
      В: 280 мм.
      Кол- во: 20м.
      Упаковка
      Узнать цену
      zeta44909
      Артикул
      Р3-Ц с протяжкой
      Тип изделия
      50 мм
      Условный проход
      48,0
      Внутренний диаметр d1
      53,0
      Внешний диаметр D2, мм
      20
      Длина бухты, м
      150
      Мин. радиус изгиба, мм
      M: 12300 гр.
      Д: 510 мм.
      Ш: 540 мм.
      В: 330 мм.
      Кол- во: 20м.
      Упаковка
      Узнать цену

      Техническая документация

      Отказное письмо
      PDF, 3.88 МБ
      Сертификат соответствия
      PDF, 1.11 МБ

      Cтатьи

      Степень защиты и климатическое исполнение
      Совместимость скоб СД/СО с металлорукавом
      Как выбрать металлорукав?

      Связанные товары

      Кабельные вводы для металлорукава ВК-М-МР Фитинги для системы трубной электропроводки Изделия для монтажа кабелей, металлорукава и труб

      Видео

      Металлорукав Р3-Ц с протяжкой производства ЗЭТАРУС заменяет:

      • Металлорукав РЗ-ЦХ-12 d12мм с протяжкой (уп.100м) ИЭК CMP18-012-K00-100
      • Металлорукав РЗ-ЦХ-15 d15мм с протяжкой (уп.100м) ИЭК CMP18-015-K00-100
      • Металлорукав РЗ-ЦХ-18 d18мм с протяжкой (уп.50м) ИЭК CMP18-018-K00-050
      • Металлорукав РЗ-ЦХ-20 d20мм с протяжкой (уп.50м) ИЭК CMP18-020-K00-050
      • Металлорукав РЗ-ЦХ-22 d22мм с протяжкой (уп.50м) ИЭК CMP18-022-K00-050
      • Металлорукав РЗ-ЦХ-25 d25мм с протяжкой (уп.50м) ИЭК CMP18-025-K00-050
      • Металлорукав РЗ-ЦХ-32 d32мм с протяжкой (уп.25м) ИЭК CMP18-032-K00-025
      • Металлорукав РЗ-ЦХ-38 d38мм с протяжкой (уп.25м) ИЭК CMP18-038-K00-025
      • Металлорукав РЗ-ЦХ-50 d50мм с протяжкой (уп.15м) ИЭК CMP18-050-K00-015
      • Наконечники, гильзы и соединители
      • Термоусаживаемые кабельные муфты и аксессуары
      • Коробки клеммные
      • Металлорукав и изделия из него
        • Металлорукав в ПВХ изоляции
        • Металлорукав без ПВХ изоляции
          • Металлорукав Р3-ЦХ
          • Металлорукав Р3-Ц
          • Металлорукав РЗ-Н
          • Металлорукав Р3-ЦА
          • Металлорукав Р3-Ц с протяжкой
        • Гибкие вводы К1080-К1088
        • Комплекты ВГ
      • Ex-оборудование
      • Кабельные вводы, сальники металлические и пластиковые
      • Электромонтажное оборудование
      • Фитинги для системы трубной электропроводки
      • Гайки и прокладки для кабельных вводов и фитингов
      Стать дилером
      О компании
      Новости завода
      Партнеры ЗЭТАРУС
      Контакты
      Политика конфиденциальности
      Реквизиты
      Разрешительная документация
      Каталог ЗЭТАРУС
      Проектные решения
      Наши контакты

      8 800 201-23-42
      Звонки для регионов бесплатно
      Москва +7 (495) 666-23-38
      Пн. – Пт.: с 8:00 до 17:00
      Новосибирск +7 (383) 308-72-36
      Пн. – Пт.: с 8:00 до 17:00
      © 1999 - 2021 АО Завод электротехнической арматуры / Кабельные наконечники, муфты, металлорукав МРПИ. Новосибирск. Москва
      Не знаете в каком разделе искать продукт? Воспользуйтесь поиском:
      Например: Муфта 6 СТП 10, 70-120, zeta42505, МРПИ нг SL 60
