Кабельная арматура для химической промышленности (Линейка ХимЛайн)

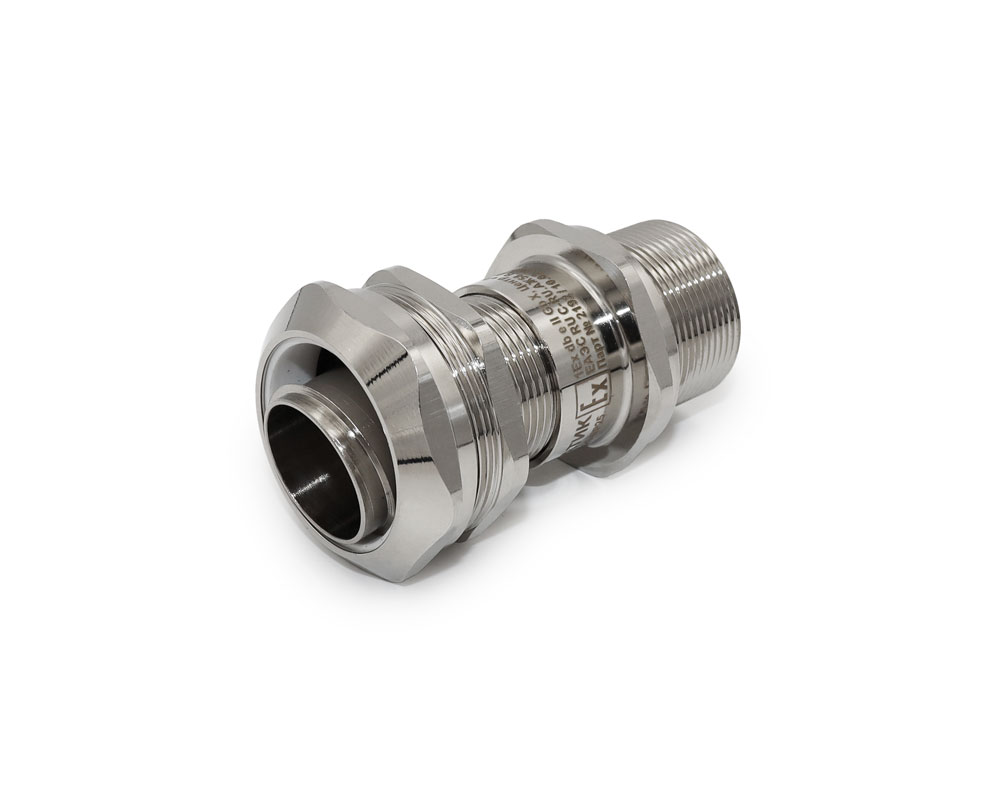

ВКВ2МР для небронированного кабеля в металлорукаве

Каталог

Кабельная арматура для химической промышленности (Линейка ХимЛайн)

Вид изделия	Ех-ввод
Сертификат	ЕАЭС RU С-RU.НК51.В.00121/26 Проверить в реестре Росаккредитации ↗
Модель/исполнение	Прямолинейный
Маркировка взрывозащиты	1Ex db IIC Gb X / 1Ex еb IIC Gb X
Степeнь IP	IP68
Климатическое исполнение	УХЛ 1
Изготавливается по	ТУ 27.33.13.130-048-99856433-2021
Бренд	ГОФРОМАТИК

Назначение

Ex-вводы ВКВ2МР Применяется для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля, проложенного в металлорукаве в корпус электротехнического устройства, а также обеспечения надёжного электрического соединения металлорукава и металлической оболочки электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.

Ex-вводы ВКВ2МР выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.

Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).

Ex-вводы типа ВКВ2МР соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014

Металлические части Ex-вводов изготовлены из шестигранных прутков:

Для Ex-вводов типа ВКВ2МР-Л[Х] - латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6
по ГОСТ 9.303-84;
для Ex-вводов типа ВКВ2МР-Н[Х] – из нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014.

Ex-кабельные вводы типа ВКВ2МР изготавливаются с уплотнительными элементами из двух материалов:

для Ex-вводов типа ВКВ2МР-[Х]Р – из масло-бензостойкой резины МБС;
для Ex-вводов типа ВКВ2МР-[Х]С – из термостойкой силиконовой резины.

Ex-вводы типа ВКВ2МР изготавливаются с метрической резьбой М по ГОСТ 24705-2004, с цилиндрической трубной резьбой «G» по ГОСТ 6357-81 и с конической резьбой К по ГОСТ 6111-52 В конструкции Ex-вводов типа ВКВ2ТН предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.

ВКВ2МР

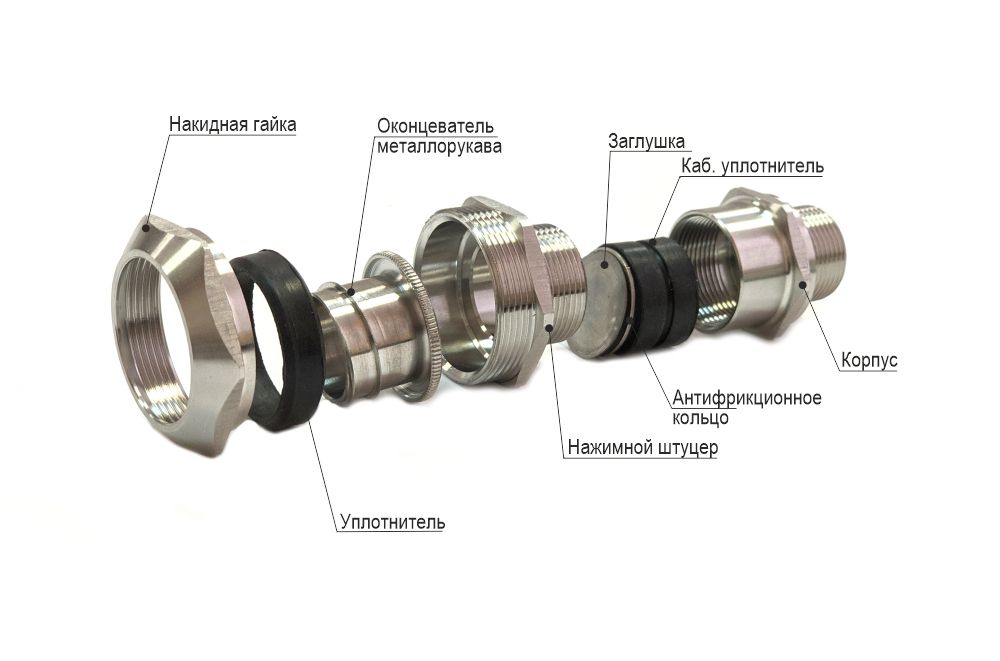

Состав комплекта:

1.    Корпус ввода
2.    Кабельный уплотнитель
3.    Заглушка
4.    Антифрикционное кольцо
5.    Нажимной штуцер
6.    Оконцеватель металлорукава
7.    Уплотнитель металлорукава
8.    Накидная гайка

BIM и 3D модели

Документы

Описание

Скачать архив с 3D моделями (4)

PDF ТУ 27.33.13.130-048-99856433-2021 653.17 КБ PDF Сертификат соответствия 2 МБ

Металлические части Ex-вводов изготовлены из шестигранных прутков:

Для Ex-вводов типа ВКВ2МР-Л[Х] - латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6
по ГОСТ 9.303-84;
для Ex-вводов типа ВКВ2МР-Н[Х] – из нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014.

Ex-кабельные вводы типа ВКВ2МР изготавливаются с уплотнительными элементами из двух материалов:

для Ex-вводов типа ВКВ2МР-[Х]Р – из масло-бензостойкой резины МБС;
для Ex-вводов типа ВКВ2МР-[Х]С – из термостойкой силиконовой резины.

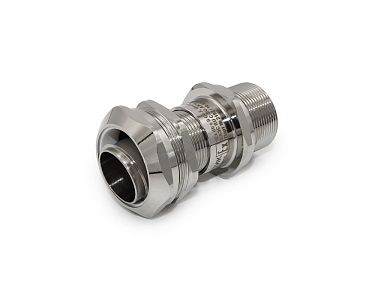

ВКВ2МР

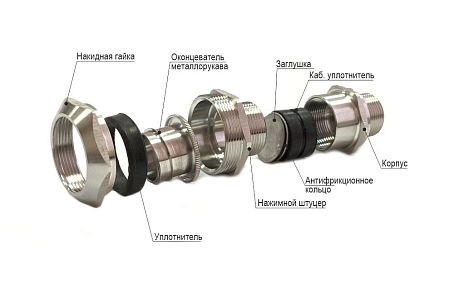

Состав комплекта:

Артикул	Тип изделия	Диапазон диаметра кабеля Dk, мм	Диаметр условного прохода металлорукава Dмр, мм	Тип и размер резьбы D1	Общая длина L, мм (Ex)	Длина резьбы Lp, мм	Размер под ключ, мм			Упаковка	Узнать цену
Артикул	Тип изделия	Диапазон диаметра кабеля Dk, мм	Диаметр условного прохода металлорукава Dмр, мм	Тип и размер резьбы D1	Общая длина L, мм (Ex)	Длина резьбы Lp, мм	S1	S2 (Ex)	S3 (Ex)	Упаковка	Узнать цену
zeta30434 Артикул	ВКВМР-НС-М20-14-МР20 Тип изделия	7-14 мм Диапазон диаметра кабеля Dk, мм	20 Диаметр условного прохода металлорукава Dмр, мм	M20х1,5 Тип и размер резьбы D1	71,8 Общая длина L, мм (Ex)	15 Длина резьбы Lp, мм	24 Размер под ключ S1, мм	27 Размер под ключ S2, мм (Ex)	35 Размер под ключ S3, мм (Ex)	144 гр. 0.1 см³ 1шт Упаковка	? Цена
zeta30436 Артикул	ВКВМР-НР-М20-14-МР20 Тип изделия	7-14 мм Диапазон диаметра кабеля Dk, мм	20 Диаметр условного прохода металлорукава Dмр, мм	M20х1,5 Тип и размер резьбы D1	71,8 Общая длина L, мм (Ex)	15 Длина резьбы Lp, мм	24 Размер под ключ S1, мм	27 Размер под ключ S2, мм (Ex)	35 Размер под ключ S3, мм (Ex)	144 гр. 0.1 см³ 1шт Упаковка	? Цена
zeta30442 Артикул	ВКВМР-НС-М25-20-МР25 Тип изделия	12-20 мм Диапазон диаметра кабеля Dk, мм	25 Диаметр условного прохода металлорукава Dмр, мм	M25х1,5 Тип и размер резьбы D1	75,9 Общая длина L, мм (Ex)	15 Длина резьбы Lp, мм	30 Размер под ключ S1, мм	35 Размер под ключ S2, мм (Ex)	40 Размер под ключ S3, мм (Ex)	196 гр. 0.15 см³ 1шт Упаковка	? Цена
zeta30444 Артикул	ВКВМР-НР-М25-20-МР25 Тип изделия	12-20 мм Диапазон диаметра кабеля Dk, мм	25 Диаметр условного прохода металлорукава Dмр, мм	M25х1,5 Тип и размер резьбы D1	75,9 Общая длина L, мм (Ex)	15 Длина резьбы Lp, мм	30 Размер под ключ S1, мм	35 Размер под ключ S2, мм (Ex)	40 Размер под ключ S3, мм (Ex)	196 гр. 0.15 см³ 1шт Упаковка	? Цена
zeta30450 Артикул	ВКВМР-НС-М32-26-МР32 Тип изделия	18-26 мм Диапазон диаметра кабеля Dk, мм	32 Диаметр условного прохода металлорукава Dмр, мм	М32х1,5 Тип и размер резьбы D1	77,6 Общая длина L, мм (Ex)	15 Длина резьбы Lp, мм	36 Размер под ключ S1, мм	43 Размер под ключ S2, мм (Ex)	50 Размер под ключ S3, мм (Ex)	264 гр. 0.21 см³ 1шт Упаковка	? Цена
zeta30452 Артикул	ВКВМР-НР-М32-26-МР32 Тип изделия	18-26 мм Диапазон диаметра кабеля Dk, мм	32 Диаметр условного прохода металлорукава Dмр, мм	М32х1,5 Тип и размер резьбы D1	77,6 Общая длина L, мм (Ex)	15 Длина резьбы Lp, мм	36 Размер под ключ S1, мм	43 Размер под ключ S2, мм (Ex)	50 Размер под ключ S3, мм (Ex)	264 гр. 0.21 см³ 1шт Упаковка	? Цена
zeta30458 Артикул	ВКВМР-НС-М40-32-МР38 Тип изделия	24-32 мм Диапазон диаметра кабеля Dk, мм	38 Диаметр условного прохода металлорукава Dмр, мм	М40х1,5 Тип и размер резьбы D1	80,8 Общая длина L, мм (Ex)	15 Длина резьбы Lp, мм	45 Размер под ключ S1, мм	50 Размер под ключ S2, мм (Ex)	57 Размер под ключ S3, мм (Ex)	379 гр. 0.29 см³ 1шт Упаковка	? Цена
zeta30460 Артикул	ВКВМР-НР-М40-32-МР38 Тип изделия	24-32 мм Диапазон диаметра кабеля Dk, мм	38 Диаметр условного прохода металлорукава Dмр, мм	М40х1,5 Тип и размер резьбы D1	80,8 Общая длина L, мм (Ex)	15 Длина резьбы Lp, мм	45 Размер под ключ S1, мм	50 Размер под ключ S2, мм (Ex)	57 Размер под ключ S3, мм (Ex)	379 гр. 0.29 см³ 1шт Упаковка	? Цена
