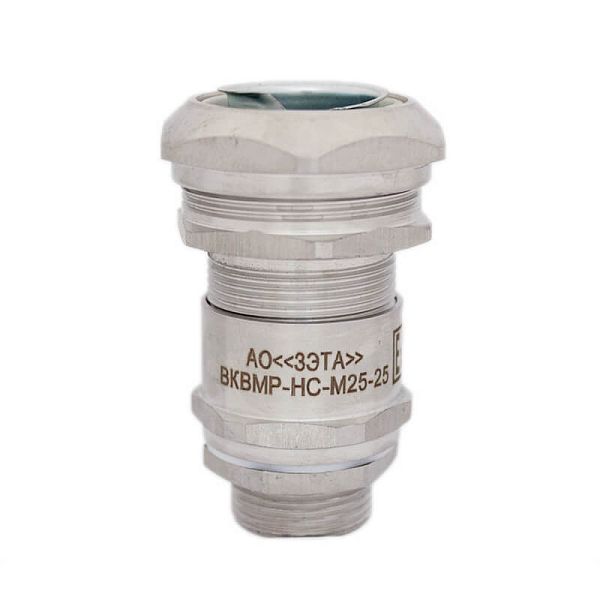

Ех-кабельный ввод ВКВМР-НС-М25-20-МР25 1Ex db e II Gb X ГОФРОМАТИК

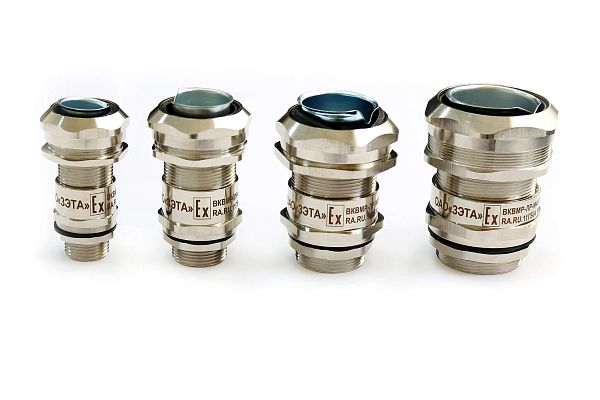

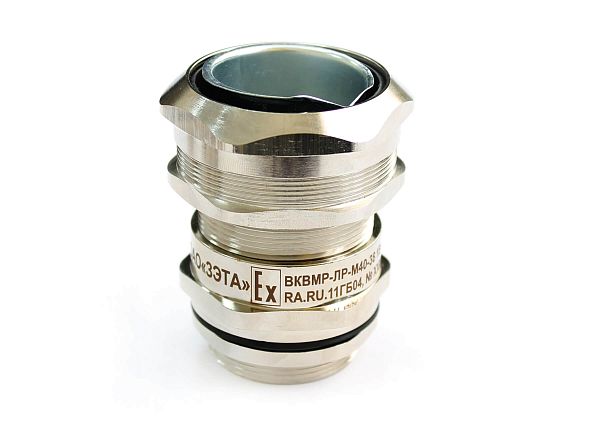

Кабельный ввод взрывозащищённый под металлорукав типа ВКВМР предназначен для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля, проложенного в металлорукаве без изоляции или в ПВХ оболочке (МРПИ) в корпус электротехнического устройства, а также обеспечения надёжного электрического соединения металлорукава и металлической оболочки электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.

Ex-вводы ВКВМР выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.

Ex-вводы ВКВМР соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по  ГОСТ 31610.0-2014

Металлические части Ex-вводов изготовлены из шестигранных прутков двух материалов:

• для Ex-вводов типа ВКВМР-Л[Х] – из латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6
  по ГОСТ 9.303-84;
• для Ex-вводов типа ВКВМР-Н[Х] – из нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014.

Ex-кабельные вводы типа ВКВ изготавливаются с уплотнительными элементами из двух материалов:

• для Ex-вводов типа ВКВМР-[Х]Р – из масло-бензостойкой резины МБС;
• для Ex-вводов типа ВКВМР-[Х]С – из термостойкой силиконовой резины.

Ex-вводы типа ВКВМР изготавливаются с метрической резьбой М по ГОСТ 24705-2004 и с цилиндрической трубной резьбой «G» по ГОСТ 6357-81, комплектуются заземляющей гайкой, что позволяет устанавливать вводы не только в резьбовые отверстия оборудования, но и в отверстия без резьбы, создавая необходимый надёжный электрический контакт между металлической стенкой электрооборудования и металлорукавом в соответствии с п. 1.7.77 Правил устройства электроустановок. В конструкции Ex-вводов типа ВКВМР предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.

1. Гайка заземляющая;

2. Кольцевая прокладка;
3. Корпус;
4. Кабельный уплотнитель;
5. Заглушка;
6. Антифрикционное кольцо;
7. Нажимной штуцер;
8. Оконцеватель металлорукава;
9. Уплотнитель металлорукава;
10. Накидная гайка.
