Коробки огнестойкие ГОФРОМАТИК с вводами под стальную трубу

Ввод кабеля в трубе

Каталог

Коробки огнестойкие ГОФРОМАТИК с вводами под стальную трубу

Вид изделия	Коробка огнестойкая КМО
Температура эксплуатации	от -40 °С до +60 °С
Сертификат	ЕАЭС RU С-RU.НЕ09.В.00447/26 Проверить в реестре Росаккредитации ↗
Материал изготовления	Оцинкованная сталь
Напряжение переменного тока	450 В
Изготавливается по	ТУ 27.33.13-073-99856433-2025
Бренд	ГОФРОМАТИК

Назначение

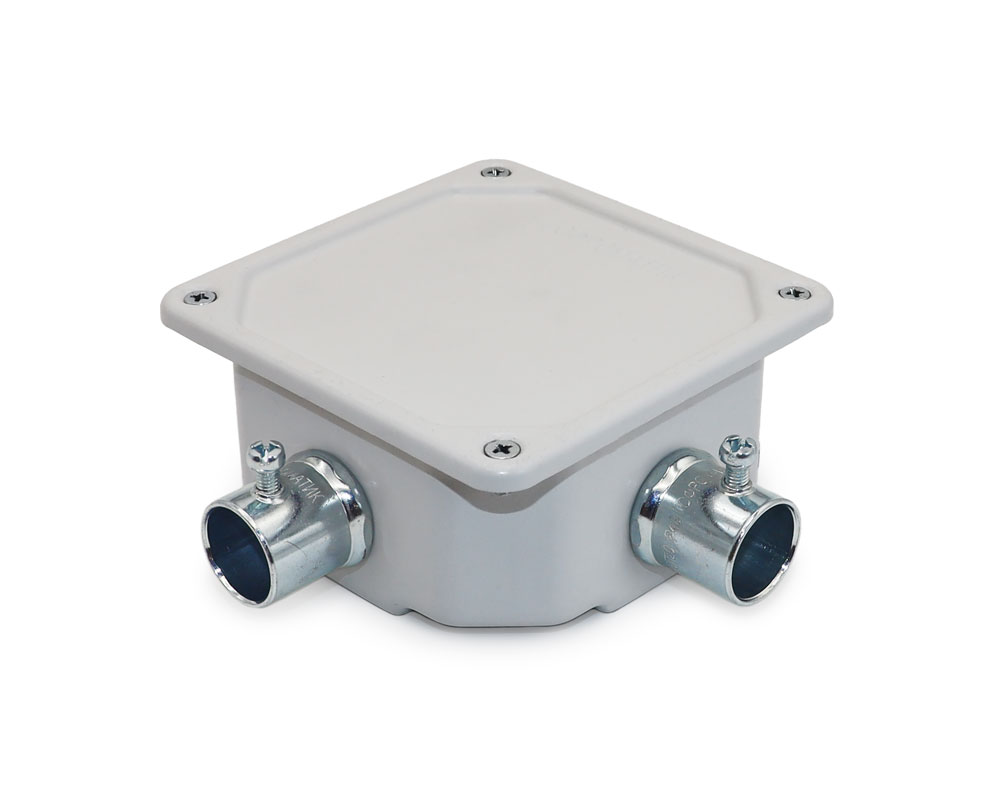

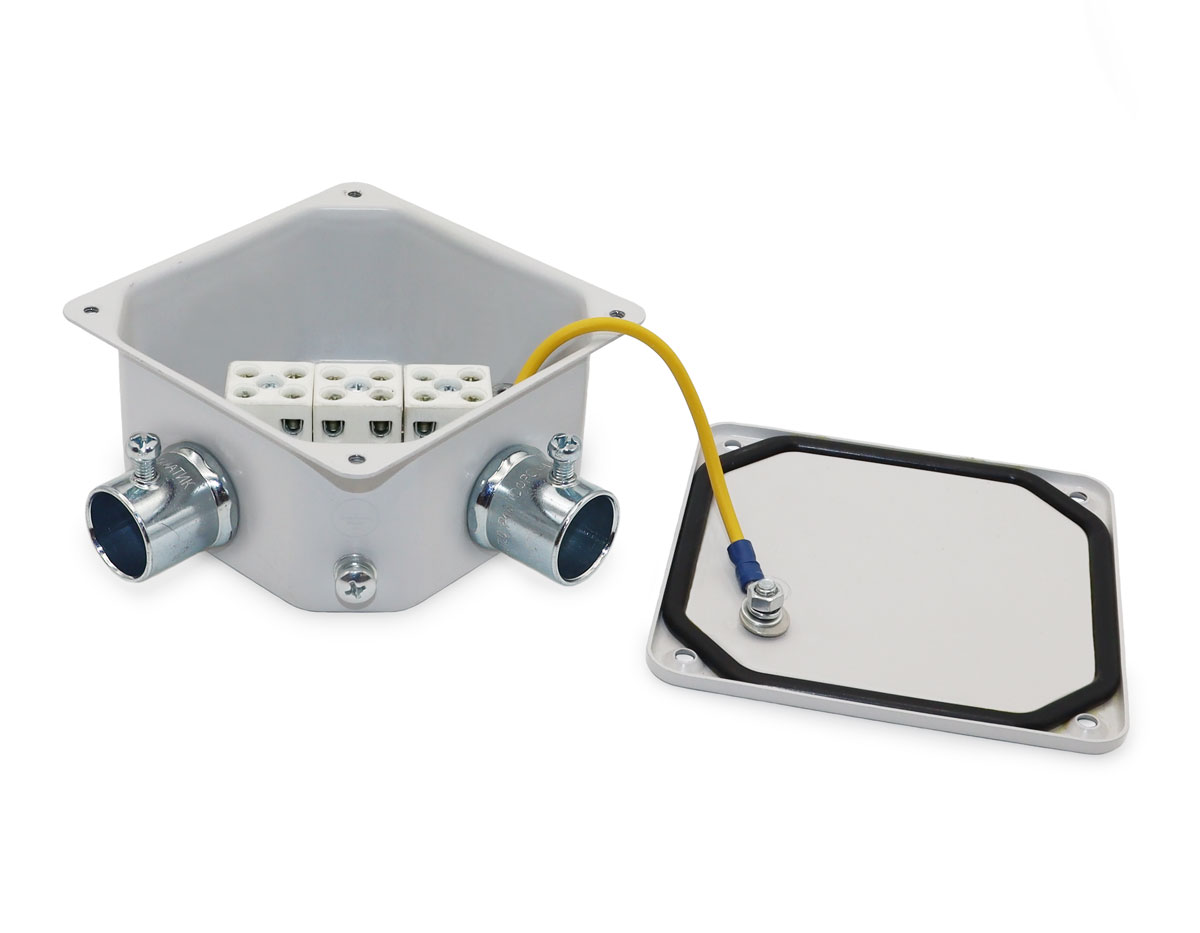

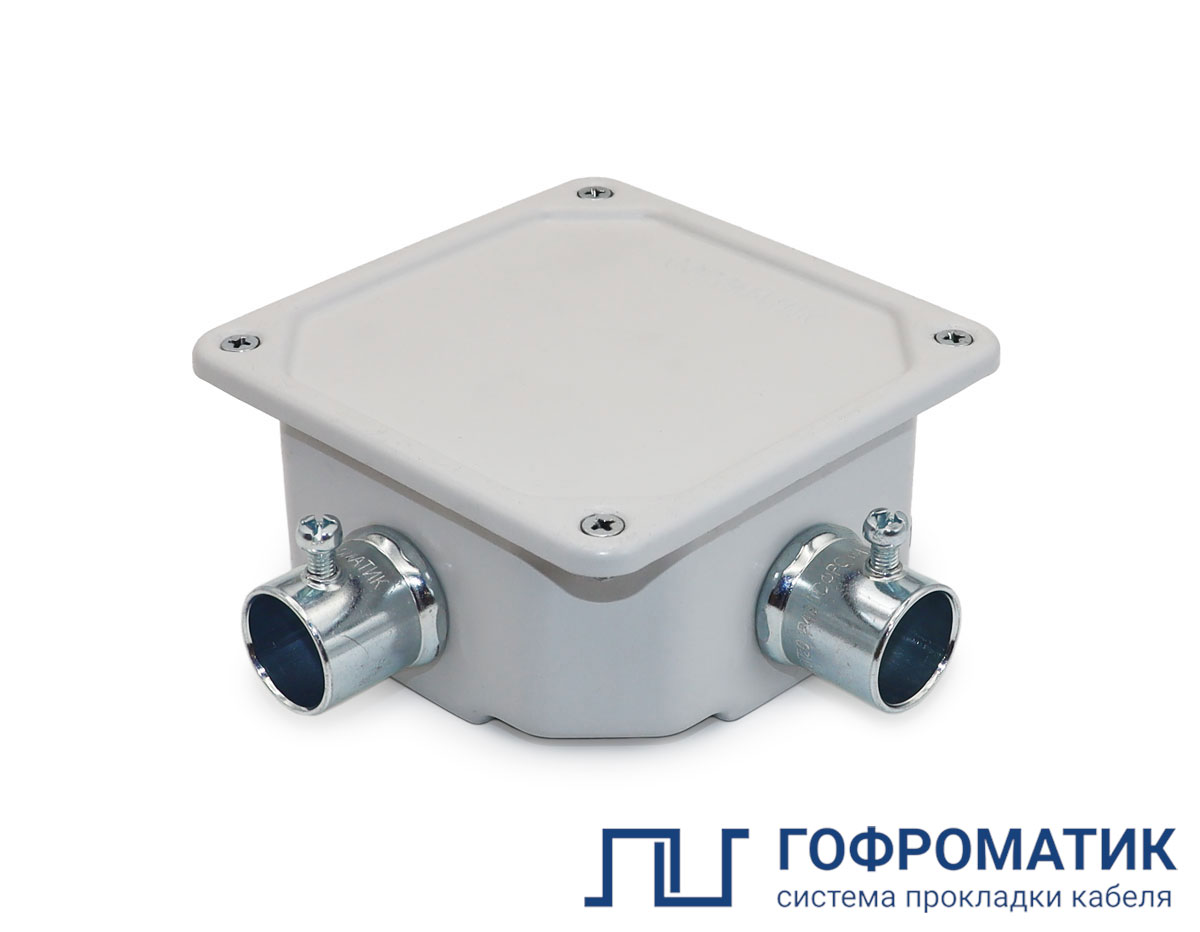

Коробки огнестойкие типа КМО (с трубными муфтами МТ IP40, МТ IP66 и МТК) для прокладки кабеля в стальной трубе. Предназначены для соединения, распределения и разветвления одного или нескольких кабелей сечением от 0,75 до 16 мм2, силой тока до 57 А, напряжением переменного тока до 450 В.

Где используются коробки типа КМО

Системы обнаружения и оповещения о пожаре.
СОУЭ системы оповещения и управления эвакуацией людей при пожаре.
Системы аварийного освещения.
Системы аварийной вентиляции и противодымной защиты (вентиляторы, клапаны огне задерживающие и дымоудаления, электропривод окон дымоудаления и др.).
Системы автоматического пожаротушения (насосов и оборудования внутреннего противопожарного водопровода и др).
Лифты для транспортировки подразделений пожарной охраны, а также систем диспетчеризации лифтового оборудования.
Другие системы, где важно сохранять работоспособность в условиях пожара в течение времени, необходимого для своевременной эвакуации людей в безопасную зону.

Классификация по типам входных (выходных) отверстий

С входными отверстиями для прямого ввода кабеля.
С входными отверстиями для ввода кабеля в металлорукаве.
С входными отверстиями для ввода кабеля в трубе.
Без входных отверстий. Отверстия будут выполнены при установке.

Коробки монтажные КМО в соответствии с ГОСТ Р 50827.1-2009 являются металлическими коробками для открытой установки.

Коробки типа КМО не предназначены для эксплуатации во взрывоопасных зонах.

Коробки соответствуют требованиям ГОСТ Р 53316-2009, соответствующий предел огнестойкости указан в таблице.

Расшифровка обозначения элемента

BIM и 3D модели

Документы

Описание

Скачать архив с 3D моделями (20)

PDF Сертификат соответсвия 761.67 КБ

Где используются коробки типа КМО

Системы обнаружения и оповещения о пожаре.
СОУЭ системы оповещения и управления эвакуацией людей при пожаре.
Системы аварийного освещения.
Системы аварийной вентиляции и противодымной защиты (вентиляторы, клапаны огне задерживающие и дымоудаления, электропривод окон дымоудаления и др.).
Системы автоматического пожаротушения (насосов и оборудования внутреннего противопожарного водопровода и др).
Лифты для транспортировки подразделений пожарной охраны, а также систем диспетчеризации лифтового оборудования.
Другие системы, где важно сохранять работоспособность в условиях пожара в течение времени, необходимого для своевременной эвакуации людей в безопасную зону.

Классификация по типам входных (выходных) отверстий

С входными отверстиями для прямого ввода кабеля.
С входными отверстиями для ввода кабеля в металлорукаве.
С входными отверстиями для ввода кабеля в трубе.
Без входных отверстий. Отверстия будут выполнены при установке.

Коробки типа КМО не предназначены для эксплуатации во взрывоопасных зонах.

Коробки соответствуют требованиям ГОСТ Р 53316-2009, соответствующий предел огнестойкости указан в таблице.

Расшифровка обозначения элемента

Артикул	Тип изделия	Климатическое исполнение	Тип фитингов	Количество и размер фитингов	Степень IP	Размер коробки, мм	Количество клеммных зажимов, шт.	Сечение жил	Предел огнестойкости	Упаковка	Цена
zeta35281 Артикул	КМО 1-39-6(1) Тип изделия	У 2 Климатическое исполнение	Муфта вводная МТ IP40 Тип фитингов	М20 (D20) х3 Количество и размер фитингов	IP42 Степень IP	110х110х55 Размер коробки, мм	6 Количество клеммных зажимов, шт.	от 0,2 до 6 мм2 Сечение жил	Е120 Предел огнестойкости	1250 гр. 3.75 см³ 2шт Упаковка	? Цена
zeta35282 Артикул	КМО 1-46-6(1) Тип изделия	УХЛ 2 Климатическое исполнение	Муфта вводная МТ IP66 Тип фитингов	МТ20 (D20) х4 Количество и размер фитингов	IP55 Степень IP	110х110х55 Размер коробки, мм	6 Количество клеммных зажимов, шт.	от 0,2 до 6 мм2 Сечение жил	Е120 Предел огнестойкости	1330 гр. 3.75 см³ 2шт Упаковка	? Цена
zeta35283 Артикул	КМО 1-50-6(1) Тип изделия	УХЛ 1, 5 Климатическое исполнение	Муфта вводная МТК латунная Тип фитингов	М20 (D20) х3 Количество и размер фитингов	IP55 Степень IP	110х110х55 Размер коробки, мм	6 Количество клеммных зажимов, шт.	от 0,2 до 6 мм2 Сечение жил	Е60 Предел огнестойкости	1830 гр. 3.75 см³ 2шт Упаковка	? Цена
zeta35284 Артикул	КМО 1-56-6(1) Тип изделия	УХЛ 1, 5 Климатическое исполнение	Муфта вводная МТК из нержавеющей стали Тип фитингов	М20 (D20) х3 Количество и размер фитингов	IP55 Степень IP	110х110х55 Размер коробки, мм	6 Количество клеммных зажимов, шт.	от 0,2 до 6 мм2 Сечение жил	Е120 Предел огнестойкости	1840 гр. 3.75 см³ 2шт Упаковка	? Цена
zeta35286 Артикул	КМО 2-40-12(1) Тип изделия	У 2 Климатическое исполнение	Муфта вводная МТ IP40 Тип фитингов	МТ25 {D25} х4 Количество и размер фитингов	IP42 Степень IP	160х160х75 Размер коробки, мм	12 Количество клеммных зажимов, шт.	от 0,2 до 6 мм2 Сечение жил	Е120 Предел огнестойкости	1110 гр. 2.53 см³ 1шт Упаковка	? Цена
zeta35287 Артикул	КМО 2-47-12(1) Тип изделия	УХЛ 2 Климатическое исполнение	Муфта вводная МТ IP66 Тип фитингов	МТ25 (D25) х3 Количество и размер фитингов	IP55 Степень IP	160х160х75 Размер коробки, мм	12 Количество клеммных зажимов, шт.	от 0,2 до 6 мм2 Сечение жил	Е120 Предел огнестойкости	1150 гр. 2.53 см³ 1шт Упаковка	? Цена
zeta35288 Артикул	КМО 2-51-12(1) Тип изделия	УХЛ 1, 5 Климатическое исполнение	Муфта вводная МТК латунная Тип фитингов	М25 (D25) х3 Количество и размер фитингов	IP55 Степень IP	160х160х75 Размер коробки, мм	12 Количество клеммных зажимов, шт.	от 0,2 до 6 мм2 Сечение жил	Е60 Предел огнестойкости	1540 гр. 2.53 см³ 1шт Упаковка	? Цена
zeta35289 Артикул	КМО 2-57-12(1) Тип изделия	УХЛ 1, 5 Климатическое исполнение	Муфта вводная МТК из нержавеющей стали Тип фитингов	М25 (D25) х3 Количество и размер фитингов	IP55 Степень IP	160х160х75 Размер коробки, мм	12 Количество клеммных зажимов, шт.	от 0,2 до 6 мм2 Сечение жил	Е120 Предел огнестойкости	1510 гр. 2.53 см³ 1шт Упаковка	? Цена
zeta35291 Артикул	КМО 7-24-8(3) Тип изделия	У 2 Климатическое исполнение	Муфта вводная МТ IP40 Тип фитингов	МТ20 (D20) х4 Количество и размер фитингов	IP42 Степень IP	215х175х100 Размер коробки, мм	8 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е120 Предел огнестойкости	1590 гр. 7.56 см³ 1шт Упаковка	? Цена
zeta35292 Артикул	КМО 7-25-8(3) Тип изделия	У 2 Климатическое исполнение	Муфта вводная МТ IP40 Тип фитингов	МТ25 {D25} х4 Количество и размер фитингов	IP42 Степень IP	215х175х100 Размер коробки, мм	8 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е120 Предел огнестойкости	1640 гр. 7.56 см³ 1шт Упаковка	? Цена
zeta35293 Артикул	КМО 7-33-8(3) Тип изделия	УХЛ 2 Климатическое исполнение	Муфта вводная МТ IP66 Тип фитингов	МТ20 (D20) х3 Количество и размер фитингов	IP65 Степень IP	215х175х100 Размер коробки, мм	8 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е120 Предел огнестойкости	1590 гр. 7.56 см³ 1шт Упаковка	? Цена
zeta35294 Артикул	КМО 7-34-8(3) Тип изделия	УХЛ 2 Климатическое исполнение	Муфта вводная МТ IP66 Тип фитингов	МТ25 (D25) х3 Количество и размер фитингов	IP65 Степень IP	215х175х100 Размер коробки, мм	8 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е120 Предел огнестойкости	1640 гр. 7.56 см³ 1шт Упаковка	? Цена
zeta35295 Артикул	КМО 7-40-8(3) Тип изделия	УХЛ 1, 5 Климатическое исполнение	Муфта вводная МТК латунная Тип фитингов	М20 (D20) х3 Количество и размер фитингов	IP65 Степень IP	215х175х100 Размер коробки, мм	8 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е60 Предел огнестойкости	1870 гр. 7.56 см³ 1шт Упаковка	? Цена
zeta35296 Артикул	КМО 7-41-8(3) Тип изделия	УХЛ 1, 5 Климатическое исполнение	Муфта вводная МТК латунная Тип фитингов	М25 (D25) х3 Количество и размер фитингов	IP65 Степень IP	215х175х100 Размер коробки, мм	8 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е60 Предел огнестойкости	2030 гр. 7.56 см³ 1шт Упаковка	? Цена
zeta35297 Артикул	КМО 7-45-8(3) Тип изделия	УХЛ 1, 5 Климатическое исполнение	Муфта вводная МТК из нержавеющей стали Тип фитингов	М20 (D20) х3 Количество и размер фитингов	IP65 Степень IP	215х175х100 Размер коробки, мм	8 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е120 Предел огнестойкости	1820 гр. 7.56 см³ 1шт Упаковка	? Цена
zeta35298 Артикул	КМО 7-46-8(3) Тип изделия	УХЛ 1, 5 Климатическое исполнение	Муфта вводная МТК из нержавеющей стали Тип фитингов	М25 (D25) х3 Количество и размер фитингов	IP65 Степень IP	215х175х100 Размер коробки, мм	8 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е120 Предел огнестойкости	2000 гр. 7.56 см³ 1шт Упаковка	? Цена
zeta35300 Артикул	КМО 8-26-16(3) Тип изделия	У 2 Климатическое исполнение	Муфта вводная МТ IP40 Тип фитингов	МТ32 (D32) х4 Количество и размер фитингов	IP42 Степень IP	336х175х100 Размер коробки, мм	16 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е120 Предел огнестойкости	2230 гр. 8.36 см³ 1шт Упаковка	? Цена
zeta35301 Артикул	КМО 8-35-16(3) Тип изделия	УХЛ 2 Климатическое исполнение	Муфта вводная МТ IP66 Тип фитингов	МТ32 (D32) х3 Количество и размер фитингов	IP65 Степень IP	336х175х100 Размер коробки, мм	16 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е120 Предел огнестойкости	2220 гр. 8.36 см³ 1шт Упаковка	? Цена
zeta35302 Артикул	КМО 8-42-16(3) Тип изделия	УХЛ 1, 5 Климатическое исполнение	Муфта вводная МТК латунная Тип фитингов	М32 (D32) х3 Количество и размер фитингов	IP65 Степень IP	336х175х100 Размер коробки, мм	16 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е60 Предел огнестойкости	2640 гр. 8.36 см³ 1шт Упаковка	? Цена
zeta35303 Артикул	КМО 8-47-16(3) Тип изделия	УХЛ 1, 5 Климатическое исполнение	Муфта вводная МТК из нержавеющей стали Тип фитингов	М32 (D32) х3 Количество и размер фитингов	IP65 Степень IP	336х175х100 Размер коробки, мм	16 Количество клеммных зажимов, шт.	от 4,0 до 16 мм2 Сечение жил	Е120 Предел огнестойкости	2580 гр. 8.36 см³ 1шт Упаковка	? Цена
