Металлорукав в ПВХ изоляции МРПИ нг черного цвета
Технические характеристики
 Климатическое исполнение |
У 1, У 5 |
 Степень защиты |
IP67 |
 Температура монтажа |
от -15 до +90 °С |
|
Температура эксплуатации |
от -40 до +90 °С |
 Прочность при сжатии |
Не менее 750 H |
 Предел прочности при растяжении |
Не менее 500 Н |
 Код классификации по ГОСТ Р МЭК 61386.1-2014 |
33324367431 |
 Изготавливается по |
ТУ 27.33.13.130-030-99856433-2018 |
|
Сертификат |
04ИДЮ101.RU.C03234 |
|
Пожарный сертификат |
ССБК.RU.ПБ31.Н00040 |
Техническая документация
ᐁ Развернуть ᐁ
Размеры
| Артикул | Тип изделия | Условный проход | Внутренний диаметр d1 | Внешний диаметр D2, мм | Длина бухты, м | Мин. радиус изгиба, мм | Упак. | Узнать цену |
| zeta42222
Артикул
|
МРПИ нг
Тип изделия
|
6 мм
Условный проход
|
5.9
Внутренний диаметр d1
|
9.0
Внешний диаметр D2, мм
|
100
Длина бухты, м
|
24
Мин. радиус изгиба, мм
|
M: 7500 гр.
Д: 340 мм. Ш: 320 мм. В: 210 мм. Кол- во: 100м.
Упаковка
|
Узнать цену
|
| zeta42223
Артикул
|
МРПИ нг
Тип изделия
|
8 мм
Условный проход
|
7,8
Внутренний диаметр d1
|
9,7
Внешний диаметр D2, мм
|
100
Длина бухты, м
|
32
Мин. радиус изгиба, мм
|
M: 7600 гр.
Д: 360 мм. Ш: 360 мм. В: 250 мм. Кол- во: 100м.
Упаковка
|
Узнать цену
|
| zeta42233
Артикул
|
МРПИ нг
Тип изделия
|
10 мм
Условный проход
|
9,6
Внутренний диаметр d1
|
13,5
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
40
Мин. радиус изгиба, мм
|
M: 4200 гр.
Д: 370 мм. Ш: 370 мм. В: 230 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta42234
Артикул
|
МРПИ нг
Тип изделия
|
12 мм
Условный проход
|
11,2
Внутренний диаметр d1
|
15.1
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
48
Мин. радиус изгиба, мм
|
M: 4500 гр.
Д: 380 мм. Ш: 370 мм. В: 230 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta42235
Артикул
|
МРПИ нг
Тип изделия
|
15 мм
Условный проход
|
14,7
Внутренний диаметр d1
|
18,7
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
60
Мин. радиус изгиба, мм
|
M: 6900 гр.
Д: 390 мм. Ш: 400 мм. В: 230 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta42232
Артикул
|
МРПИ нг
Тип изделия
|
16 мм
Условный проход
|
14,7
Внутренний диаметр d1
|
18,7
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
64
Мин. радиус изгиба, мм
|
M: 7500 гр.
Д: 350 мм. Ш: 350 мм. В: 300 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta42230
Артикул
|
МРПИ нг
Тип изделия
|
18 мм
Условный проход
|
16,9
Внутренний диаметр d1
|
20,6
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
72
Мин. радиус изгиба, мм
|
M: 7700 гр.
Д: 400 мм. Ш: 410 мм. В: 250 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta42227
Артикул
|
МРПИ нг
Тип изделия
|
20 мм
Условный проход
|
19,1
Внутренний диаметр d1
|
23,1
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
60
Мин. радиус изгиба, мм
|
M: 8500 гр.
Д: 450 мм. Ш: 450 мм. В: 250 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta42231
Артикул
|
МРПИ нг
Тип изделия
|
22 мм
Условный проход
|
20,7
Внутренний диаметр d1
|
25,0
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
88
Мин. радиус изгиба, мм
|
M: 10500 гр.
Д: 470 мм. Ш: 470 мм. В: 280 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta42214
Артикул
|
МРПИ нг
Тип изделия
|
25 мм
Условный проход
|
24,7
Внутренний диаметр d1
|
28,5
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
100
Мин. радиус изгиба, мм
|
M: 10900 гр.
Д: 470 мм. Ш: 450 мм. В: 290 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta42215
Артикул
|
МРПИ нг
Тип изделия
|
32 мм
Условный проход
|
30,4
Внутренний диаметр d1
|
34,9
Внешний диаметр D2, мм
|
20
Длина бухты, м
|
128
Мин. радиус изгиба, мм
|
M: 7600 гр.
Д: 410 мм. Ш: 430 мм. В: 260 мм. Кол- во: 20м.
Упаковка
|
Узнать цену
|
| zeta42237
Артикул
|
МРПИ нг
Тип изделия
|
35 мм
Условный проход
|
35
Внутренний диаметр d1
|
39.0
Внешний диаметр D2, мм
|
20
Длина бухты, м
|
200
Мин. радиус изгиба, мм
|
M: 8000 гр.
Д: 460 мм. Ш: 450 мм. В: 250 мм. Кол- во: 20м.
Упаковка
|
Узнать цену
|
| zeta42216
Артикул
|
МРПИ нг
Тип изделия
|
38 мм
Условный проход
|
36,4
Внутренний диаметр d1
|
42.1
Внешний диаметр D2, мм
|
20
Длина бухты, м
|
152
Мин. радиус изгиба, мм
|
M: 10000 гр.
Д: 470 мм. Ш: 460 мм. В: 320 мм. Кол- во: 20м.
Упаковка
|
Узнать цену
|
| zeta42217
Артикул
|
МРПИ нг
Тип изделия
|
50 мм
Условный проход
|
48,0
Внутренний диаметр d1
|
54.7
Внешний диаметр D2, мм
|
20
Длина бухты, м
|
200
Мин. радиус изгиба, мм
|
M: 14100 гр.
Д: 500 мм. Ш: 490 мм. В: 330 мм. Кол- во: 20м.
Упаковка
|
Узнать цену
|
| zeta42219
Артикул
|
МРПИ нг
Тип изделия
|
60 мм
Условный проход
|
59,0
Внутренний диаметр d1
|
66.0
Внешний диаметр D2, мм
|
10
Длина бухты, м
|
240
Мин. радиус изгиба, мм
|
M: 9300 гр.
Д: 460 мм. Ш: 450 мм. В: 350 мм. Кол- во: 10м.
Упаковка
|
Узнать цену
|
| zeta42228
Артикул
|
МРПИ нг
Тип изделия
|
60 мм
Условный проход
|
59,0
Внутренний диаметр d1
|
66.0
Внешний диаметр D2, мм
|
15
Длина бухты, м
|
240
Мин. радиус изгиба, мм
|
M: 14300 гр.
Д: 580 мм. Ш: 580 мм. В: 350 мм. Кол- во: 15м.
Упаковка
|
Узнать цену
|
| zeta42220
Артикул
|
МРПИ нг
Тип изделия
|
75 мм
Условный проход
|
73,0
Внутренний диаметр d1
|
85.0
Внешний диаметр D2, мм
|
10
Длина бухты, м
|
300
Мин. радиус изгиба, мм
|
M: 14400 гр.
Д: 550 мм. Ш: 560 мм. В: 340 мм. Кол- во: 10м.
Упаковка
|
Узнать цену
|
| zeta42229
Артикул
|
МРПИ нг
Тип изделия
|
75 мм
Условный проход
|
73,0
Внутренний диаметр d1
|
88,0
Внешний диаметр D2, мм
|
8
Длина бухты, м
|
300
Мин. радиус изгиба, мм
|
M: 6000 гр.
Д: 370 мм. Ш: 370 мм. В: 250 мм. Кол- во: 8м.
Упаковка
|
Узнать цену
|
| zeta42221
Артикул
|
МРПИ нг
Тип изделия
|
100 мм
Условный проход
|
98,0
Внутренний диаметр d1
|
110,0
Внешний диаметр D2, мм
|
10
Длина бухты, м
|
400
Мин. радиус изгиба, мм
|
M: 19500 гр.
Д: 540 мм. Ш: 540 мм. В: 670 мм. Кол- во: 10м.
Упаковка
|
Узнать цену
|
| zeta42236
Артикул
|
МРПИ нг
Тип изделия
|
100 мм
Условный проход
|
98,0
Внутренний диаметр d1
|
110.0
Внешний диаметр D2, мм
|
5
Длина бухты, м
|
400
Мин. радиус изгиба, мм
|
M: 10200 гр.
Д: 630 мм. Ш: 630 мм. В: 320 мм. Кол- во: 5м.
Упаковка
|
Узнать цену
|
Описание товара
- Температура эксплуатации От -40 до +90°C

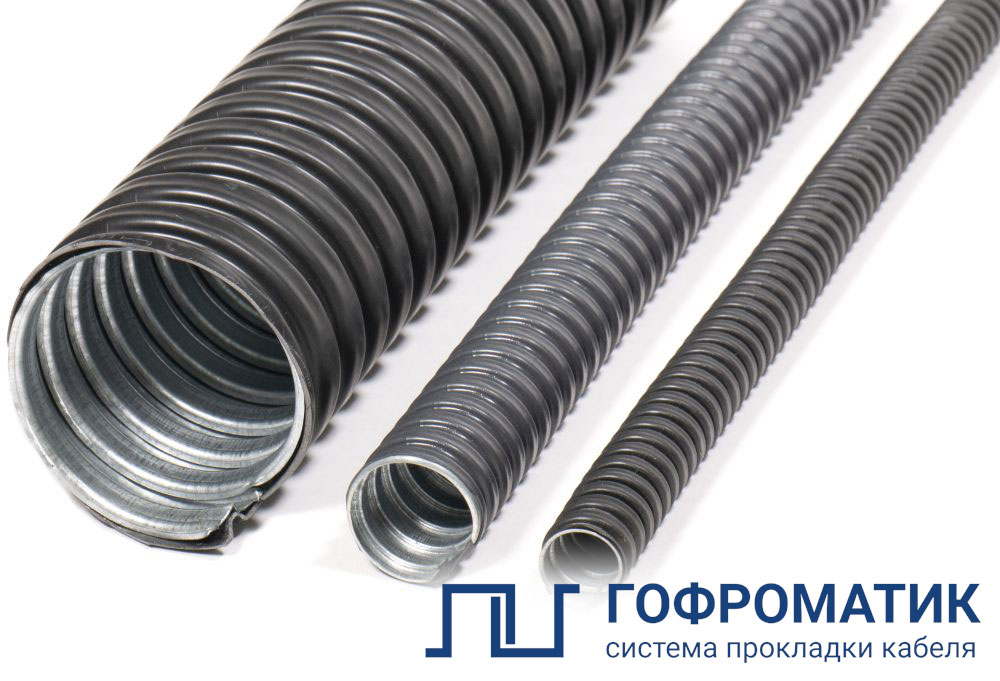

Металлорукав типа МРПИ нг - негерметичный металлорукав в ПВХ изоляции, изготовленный из металлической оцинкованной ленты, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
Наша компания готова изготавливать металлорукав нестандартных размеров и любых цветовых оттенков по шкале Ral под заказ.
Металлорукав МРПИ нг является гибкой трубой повышенной гибкости и относится к композитной гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты. При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
