Металлорукав в ПВХ изоляции МРПИ нг с протяжкой
Подбор по параметрам
Очистить все параметры
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
 Климатическое исполнение |
У 1, У 5 |
 Степень защиты |
IP67 |
 Температура транспортировки, монтажа и эксплуатации |
от -15 до +90 °С |
|
Температура эксплуатации в стационарном состоянии |
от -40 до +90 °С |
 Прочность при сжатии по ГОСТ Р МЭК 61386.1-2014 |
Не менее 750 H |
 Прочность при растяжении по ГОСТ Р МЭК 61386.1-2014 |
Не менее 500 Н |
 Код классификации по ГОСТ Р МЭК 61386.1-2014 |
33324367431 |
 Изготавливается по |
ТУ 27.33.13.130-030-99856433-2018 |
|
Сертификат |
04ИДЮ101.RU.C03234 |
|
Пожарный сертификат |
ССБК.RU.ПБ31.Н00040 |
 Материал протяжки |
Стальная проволока |
| Артикул | Тип изделия | Условный проход | Внутренний диаметр d1 | Внешний диаметр D2, мм | Длина бухты, м | Мин. радиус изгиба, мм | Упак. | Узнать цену |
| zeta44400
Артикул
|
МРПИ нг с протяжкой
Тип изделия
|
10 мм
Условный проход
|
9,6
Внутренний диаметр d1
|
13,5
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
40
Мин. радиус изгиба, мм
|
M: 4200 гр.
Д: 330 мм. Ш: 350 мм. В: 160 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta44401
Артикул
|
МРПИ нг с протяжкой
Тип изделия
|
12 мм
Условный проход
|
11,2
Внутренний диаметр d1
|
15.1
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
48
Мин. радиус изгиба, мм
|
M: 4600 гр.
Д: 340 мм. Ш: 340 мм. В: 180 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta44402
Артикул
|
МРПИ нг с протяжкой
Тип изделия
|
15 мм
Условный проход
|
14,7
Внутренний диаметр d1
|
18,7
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
60
Мин. радиус изгиба, мм
|
M: 7025 гр.
Д: 370 мм. Ш: 400 мм. В: 230 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta44403
Артикул
|
МРПИ нг с протяжкой
Тип изделия
|
16 мм
Условный проход
|
14,7
Внутренний диаметр d1
|
18,7
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
64
Мин. радиус изгиба, мм
|
M: 7000 гр.
Д: 390 мм. Ш: 400 мм. В: 230 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta44404
Артикул
|
МРПИ нг с протяжкой
Тип изделия
|
18 мм
Условный проход
|
16,9
Внутренний диаметр d1
|
20,6
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
72
Мин. радиус изгиба, мм
|
M: 7800 гр.
Д: 420 мм. Ш: 420 мм. В: 240 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta44405
Артикул
|
МРПИ нг с протяжкой
Тип изделия
|
20 мм
Условный проход
|
19,1
Внутренний диаметр d1
|
23.1
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
80
Мин. радиус изгиба, мм
|
M: 8200 гр.
Д: 430 мм. Ш: 470 мм. В: 250 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta44406
Артикул
|
МРПИ нг с протяжкой
Тип изделия
|
22 мм
Условный проход
|
20,7
Внутренний диаметр d1
|
25,0
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
88
Мин. радиус изгиба, мм
|
M: 8300 гр.
Д: 430 мм. Ш: 430 мм. В: 260 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta44407
Артикул
|
МРПИ нг с протяжкой
Тип изделия
|
25 мм
Условный проход
|
24,7
Внутренний диаметр d1
|
27,5
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
100
Мин. радиус изгиба, мм
|
M: 11500 гр.
Д: 500 мм. Ш: 520 мм. В: 280 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta44408
Артикул
|
МРПИ нг с протяжкой
Тип изделия
|
32 мм
Условный проход
|
30,4
Внутренний диаметр d1
|
34,4
Внешний диаметр D2, мм
|
20
Длина бухты, м
|
128
Мин. радиус изгиба, мм
|
M: 7400 гр.
Д: 430 мм. Ш: 400 мм. В: 270 мм. Кол- во: 20м.
Упаковка
|
Узнать цену
|
| zeta44409
Артикул
|
МРПИ нг с протяжкой
Тип изделия
|
38 мм
Условный проход
|
36,4
Внутренний диаметр d1
|
40.9
Внешний диаметр D2, мм
|
20
Длина бухты, м
|
152
Мин. радиус изгиба, мм
|
M: 9000 гр.
Д: 450 мм. Ш: 480 мм. В: 300 мм. Кол- во: 20м.
Упаковка
|
Узнать цену
|
| zeta44410
Артикул
|
МРПИ нг с протяжкой
Тип изделия
|
50 мм
Условный проход
|
48,0
Внутренний диаметр d1
|
54.1
Внешний диаметр D2, мм
|
20
Длина бухты, м
|
200
Мин. радиус изгиба, мм
|
M: 14100 гр.
Д: 500 мм. Ш: 490 мм. В: 330 мм. Кол- во: 20м.
Упаковка
|
Узнать цену
|
- Температура эксплуатации От -40 до +90°C

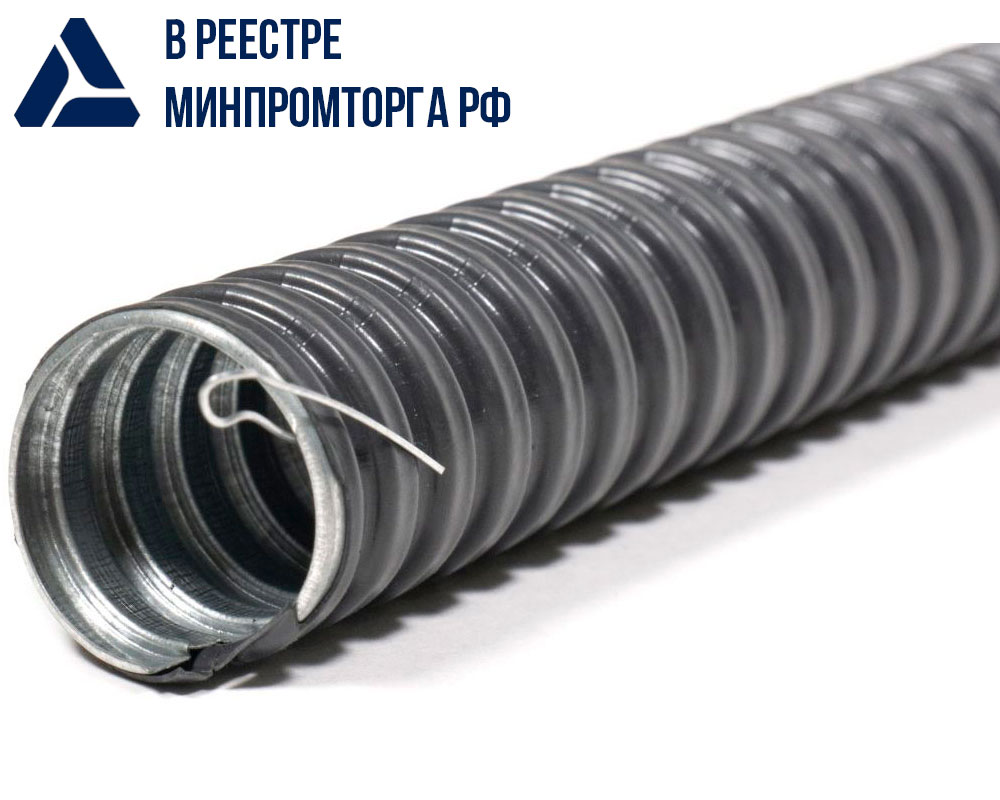

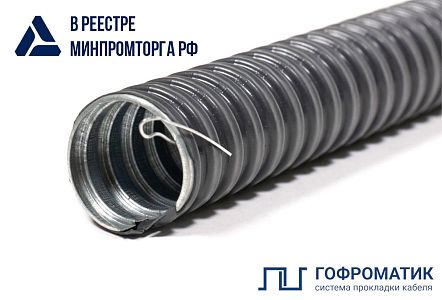

Металлорукав типа МРПИ нг с протяжкой - негерметичный металлорукав в ПВХ изоляции, изготовленный из металлической оцинкованной ленты, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
В комплектации с протяжкой в состав конструкции входит металлическая горячеоцинкованной проволока, предназначенная для удобства монтажа кабелей внутри металлорукава. Металлорукав МРПИ нг является гибкой трубой повышенной гибкости и относится к композитной гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты. При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
