Металлорукав РЗ ЦХ с протяжкой
Подбор по параметрам
Очистить все параметры
Металлорукав РЗ ЦХ с протяжкой
Изгиб
Горячеоцинкованная сталь
В реестре Минпромторга РФ
| Вид изделия | Металлорукав |
| Цвет | серый |
| Температура транспортировки, монтажа и эксплуатации | от -45 до +90 °С |
| Сертификат | РОСС RU.31621.04ПШН4.ОС.05.СОО153 |
| Наличие покрытия | Нет |
| Климатическое исполнение | У3 |
| Степень защиты | IP40 по ГОСТ 14254-2015 |
| Прочность при сжатии по ГОСТ Р МЭК 61386.1-2014 | Не менее 320 H |
| Прочность при растяжении по ГОСТ Р МЭК 61386.1-2014 | Не менее 250 Н |
| Изготавливается по | ТУ 25.99.29.190-030-99856433-2025 |
| Пожарный сертификат | 04ИДЮ0.117.RU.H.00325 |
| Номер реестровой записи Минпромторг | 10793963 |
| Материал | Оцинкованная лента |
| Материал протяжки | Стальная проволока |
| Уплотнитель | Хлопчатобумажный уплотнитель |
| Бренд | ГОФРОМАТИК |
Описание
- Металлорукав включен в Реестр Минпромторга.

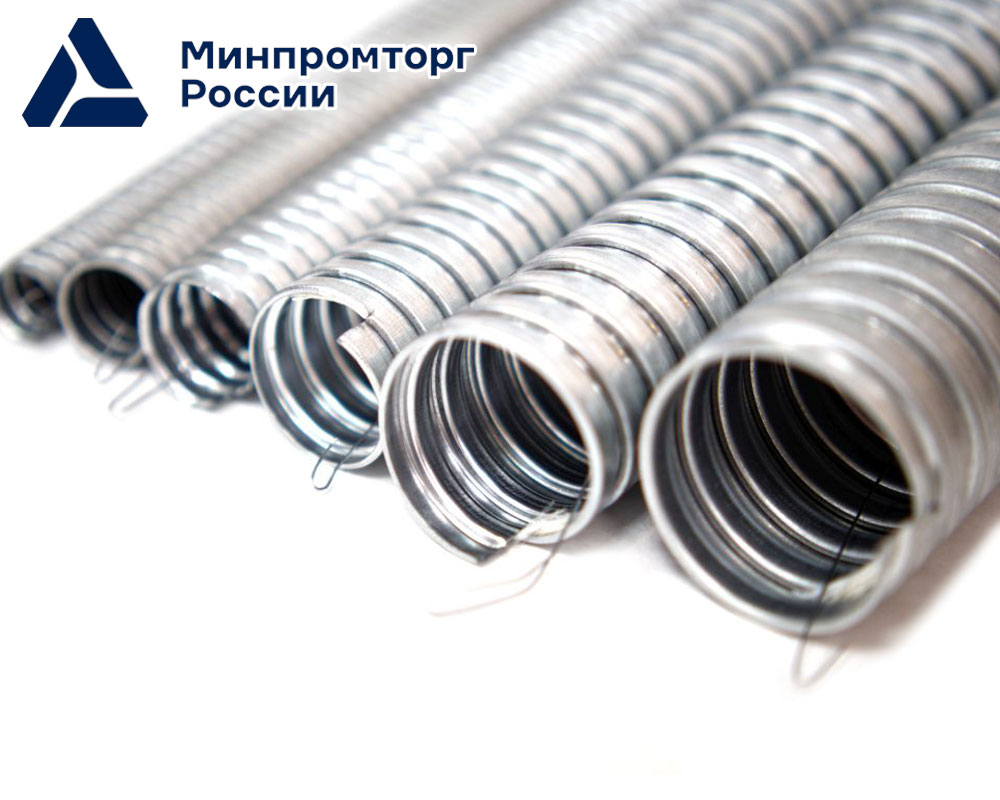

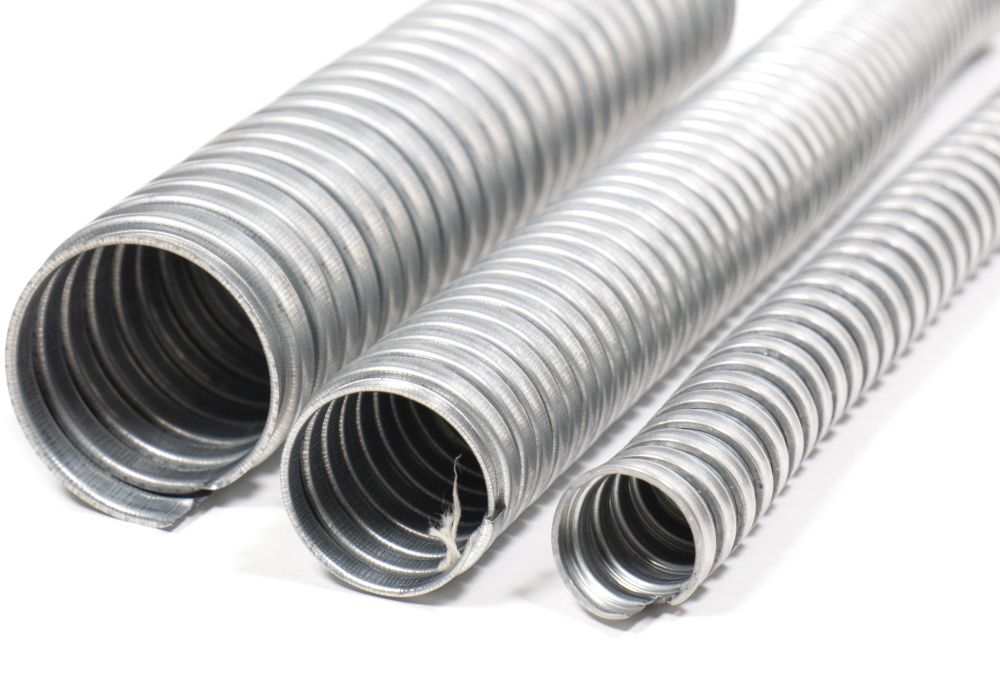

Металлорукав Р3-ЦХ c протяжкой - негерметичный металлорукав, изготовленный из стальной горячеоцинкованной ленты с уплотнением из х/б шнура. Предназначенный для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости, эксплуатируемых в условиях с умеренным климатом (У), категорией размещения 3 по ГОСТ 15150-69, в диапазоне температур от -45 до +90 °С.
Металлорукав ГОФРОМАТИК изготовлен из стальной горячеоцинкованной ленты. Роль протяжки выполняет стальная оцинкованная проволока. В качестве уплотнения используется хлопчатобумажный шнур, который дополнительно защищает проникновение пыли и грязи.
BIM и 3D модели
Документы
Описание
Модели для этого раздела уточняются.
- Металлорукав включен в Реестр Минпромторга.
Металлорукав Р3-ЦХ c протяжкой - негерметичный металлорукав, изготовленный из стальной горячеоцинкованной ленты с уплотнением из х/б шнура. Предназначенный для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости, эксплуатируемых в условиях с умеренным климатом (У), категорией размещения 3 по ГОСТ 15150-69, в диапазоне температур от -45 до +90 °С.
Металлорукав ГОФРОМАТИК изготовлен из стальной горячеоцинкованной ленты. Роль протяжки выполняет стальная оцинкованная проволока. В качестве уплотнения используется хлопчатобумажный шнур, который дополнительно защищает проникновение пыли и грязи.
Артикул |
Тип изделия |
Условный проход |
Внутренний диаметр d1 |
Внешний диаметр D2, мм |
Длина L |
Мин. радиус изгиба, мм |
Упаковка | Цена |
|
Артикул
|
Тип изделия
|
10 Условный проход
|
9,8 Внутренний диаметр d1
|
12,3 Внешний диаметр D2, мм
|
50 Длина L
|
20 Мин. радиус изгиба, мм
|
4140 гр. 870 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
12 Условный проход
|
11,2 Внутренний диаметр d1
|
13,7 Внешний диаметр D2, мм
|
50 Длина L
|
25 Мин. радиус изгиба, мм
|
4000 гр. 1122 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
15 Условный проход
|
14,7 Внутренний диаметр d1
|
17,6 Внешний диаметр D2, мм
|
50 Длина L
|
30 Мин. радиус изгиба, мм
|
5547 гр. 2066.4 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
16 Условный проход
|
14,7 Внутренний диаметр d1
|
17,6 Внешний диаметр D2, мм
|
50 Длина L
|
35 Мин. радиус изгиба, мм
|
6131 гр. 2066.4 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
18 Условный проход
|
16,9 Внутренний диаметр d1
|
19,6 Внешний диаметр D2, мм
|
50 Длина L
|
35 Мин. радиус изгиба, мм
|
6300 гр. 2531.25 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
20 Условный проход
|
19,2 Внутренний диаметр d1
|
21,9 Внешний диаметр D2, мм
|
50 Длина L
|
35 Мин. радиус изгиба, мм
|
7840 гр. 2530 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
22 Условный проход
|
20,7 Внутренний диаметр d1
|
23,5 Внешний диаметр D2, мм
|
50 Длина L
|
40 Мин. радиус изгиба, мм
|
8700 гр. 2588.6 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
25 Условный проход
|
24,7 Внутренний диаметр d1
|
28 Внешний диаметр D2, мм
|
50 Длина L
|
45 Мин. радиус изгиба, мм
|
11500 гр. 2772 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
32 Условный проход
|
30,4 Внутренний диаметр d1
|
35 Внешний диаметр D2, мм
|
20 Длина L
|
55 Мин. радиус изгиба, мм
|
6706 гр. 903 см³ 20м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
38 Условный проход
|
36,4 Внутренний диаметр d1
|
41,4 Внешний диаметр D2, мм
|
20 Длина L
|
60 Мин. радиус изгиба, мм
|
9850 гр. 1021.68 см³ 20м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
50 Условный проход
|
48 Внутренний диаметр d1
|
54,2 Внешний диаметр D2, мм
|
20 Длина L
|
85 Мин. радиус изгиба, мм
|
12900 гр. 1841.4 см³ 20м Упаковка
|
?
Цена
|
- Условный проход
- 10
- Внутренний диаметр d1
- 9,8
- Внешний диаметр D2, мм
- 12,3
- Длина L
- 50
- Мин. радиус изгиба, мм
- 20
- Упаковка
-
4140 гр.
870 см³
50м
- Условный проход
- 12
- Внутренний диаметр d1
- 11,2
- Внешний диаметр D2, мм
- 13,7
- Длина L
- 50
- Мин. радиус изгиба, мм
- 25
- Упаковка
-
4000 гр.
1122 см³
50м
- Условный проход
- 15
- Внутренний диаметр d1
- 14,7
- Внешний диаметр D2, мм
- 17,6
- Длина L
- 50
- Мин. радиус изгиба, мм
- 30
- Упаковка
-
5547 гр.
2066.4 см³
50м
- Условный проход
- 16
- Внутренний диаметр d1
- 14,7
- Внешний диаметр D2, мм
- 17,6
- Длина L
- 50
- Мин. радиус изгиба, мм
- 35
- Упаковка
-
6131 гр.
2066.4 см³
50м
- Условный проход
- 18
- Внутренний диаметр d1
- 16,9
- Внешний диаметр D2, мм
- 19,6
- Длина L
- 50
- Мин. радиус изгиба, мм
- 35
- Упаковка
-
6300 гр.
2531.25 см³
50м
- Условный проход
- 20
- Внутренний диаметр d1
- 19,2
- Внешний диаметр D2, мм
- 21,9
- Длина L
- 50
- Мин. радиус изгиба, мм
- 35
- Упаковка
-
7840 гр.
2530 см³
50м
- Условный проход
- 22
- Внутренний диаметр d1
- 20,7
- Внешний диаметр D2, мм
- 23,5
- Длина L
- 50
- Мин. радиус изгиба, мм
- 40
- Упаковка
-
8700 гр.
2588.6 см³
50м
- Условный проход
- 25
- Внутренний диаметр d1
- 24,7
- Внешний диаметр D2, мм
- 28
- Длина L
- 50
- Мин. радиус изгиба, мм
- 45
- Упаковка
-
11500 гр.
2772 см³
50м
- Условный проход
- 32
- Внутренний диаметр d1
- 30,4
- Внешний диаметр D2, мм
- 35
- Длина L
- 20
- Мин. радиус изгиба, мм
- 55
- Упаковка
-
6706 гр.
903 см³
20м
- Условный проход
- 38
- Внутренний диаметр d1
- 36,4
- Внешний диаметр D2, мм
- 41,4
- Длина L
- 20
- Мин. радиус изгиба, мм
- 60
- Упаковка
-
9850 гр.
1021.68 см³
20м
- Условный проход
- 50
- Внутренний диаметр d1
- 48
- Внешний диаметр D2, мм
- 54,2
- Длина L
- 20
- Мин. радиус изгиба, мм
- 85
- Упаковка
-
12900 гр.
1841.4 см³
20м
