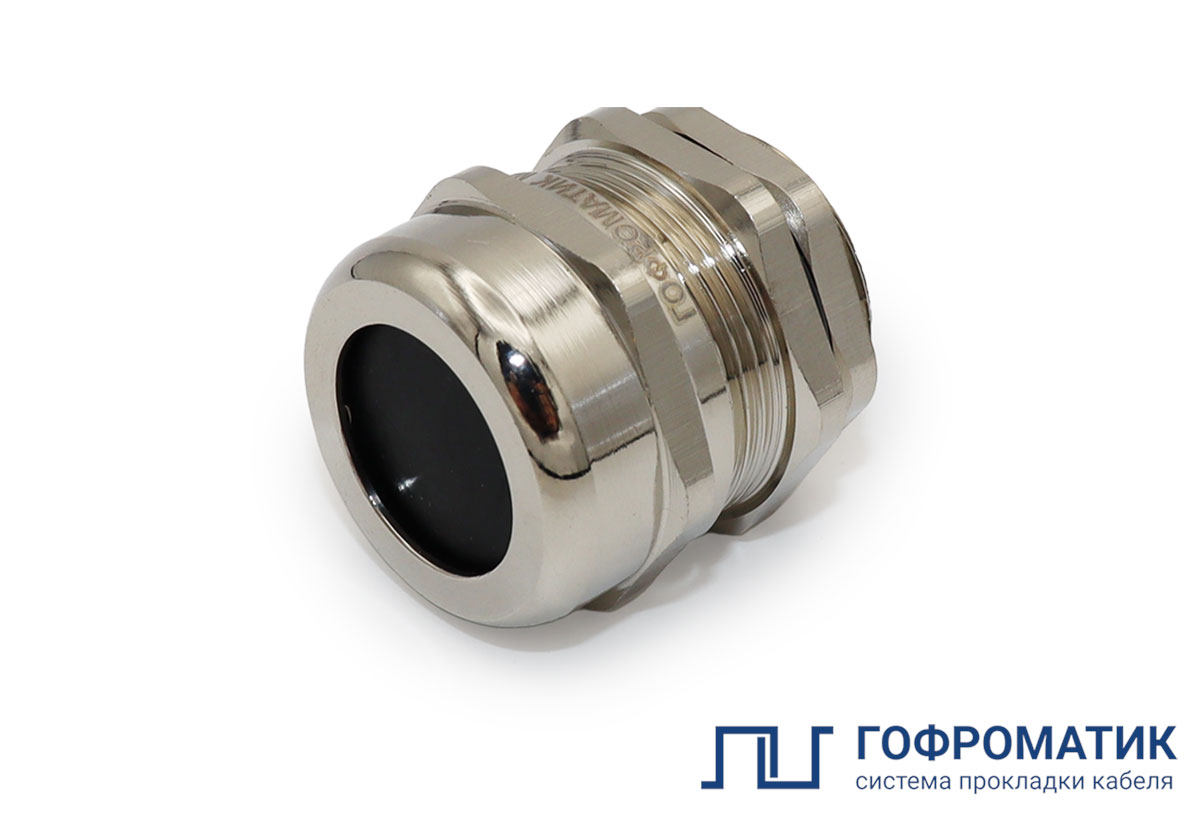

Кабельные вводы М с метрической резьбой
Технические характеристики
 Вид изделия |
Кабельный ввод |
 Температура транспортировки, монтажа и эксплуатации |
от -40 до +100 °С |
 Сертификат |
04ИДЮ128.RU.С01615 |
 Модель/исполнение |
Прямолинейный |
 Степeнь IP |
IP66/IP67/IP68 |
|
Изготавливается по |
ТУ 27.33.13.130-055-99856433-2023 |
 Материал |
Никелированная латунь |
 Бренд |
ГОФРОМАТИК |
| Артикул | Тип и размер резьбы D, мм | Макс. диаметр отверстия в оболочке, мм | Размер *L, мм | Материал уплотнителя | Наружный диаметр кабеля Dc, мм | Длина установочной резьбы Lt, мм | Климатическое исполнение | Размер под ключ, мм | Упаковка | Узнать цену | ||
| S1 | S2 | S3 | ||||||||||
| zeta30106
Артикул
|
М8х1
Тип и размер резьбы D, мм
|
8,2-8,5
Макс. диаметр отверстия в оболочке, мм
|
21
Размер *L, мм
|
Силикон
Материал уплотнителя
|
2-4
Наружный диаметр кабеля Dc, мм
|
5
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
12
Размер под ключ S1, мм
|
12
Размер под ключ S2, мм
|
12
Размер под ключ S3, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta30107
Артикул
|
М10х1
Тип и размер резьбы D, мм
|
10,2-10,5
Макс. диаметр отверстия в оболочке, мм
|
24
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
3-6,5
Наружный диаметр кабеля Dc, мм
|
6.5
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
14
Размер под ключ S1, мм
|
14
Размер под ключ S2, мм
|
14
Размер под ключ S3, мм
|
144 гр. 0.31 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta30098
Артикул
|
M12x1,5
Тип и размер резьбы D, мм
|
12,2-12,5
Макс. диаметр отверстия в оболочке, мм
|
27
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
4-8
Наружный диаметр кабеля Dc, мм
|
8
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
14
Размер под ключ S1, мм
|
17
Размер под ключ S2, мм
|
17
Размер под ключ S3, мм
|
185 гр. 0.23 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta30110
Артикул
|
M12x1,5
Тип и размер резьбы D, мм
|
12,2-12,5
Макс. диаметр отверстия в оболочке, мм
|
25
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
3-6,5
Наружный диаметр кабеля Dc, мм
|
7
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
14
Размер под ключ S1, мм
|
14
Размер под ключ S2, мм
|
14
Размер под ключ S3, мм
|
130 гр. 0.31 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta30108
Артикул
|
M14x1,5
Тип и размер резьбы D, мм
|
14,2-14,5
Макс. диаметр отверстия в оболочке, мм
|
26
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
4-8
Наружный диаметр кабеля Dc, мм
|
7
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
17
Размер под ключ S1, мм
|
17
Размер под ключ S2, мм
|
17
Размер под ключ S3, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta30109
Артикул
|
M18x1,5
Тип и размер резьбы D, мм
|
18,2-18,7
Макс. диаметр отверстия в оболочке, мм
|
29
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
5-10
Наружный диаметр кабеля Dc, мм
|
8
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
20
Размер под ключ S1, мм
|
20
Размер под ключ S2, мм
|
20
Размер под ключ S3, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta30111
Артикул
|
M16х1,5
Тип и размер резьбы D, мм
|
16,2-16,7
Макс. диаметр отверстия в оболочке, мм
|
28
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
4-8
Наружный диаметр кабеля Dc, мм
|
7
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
18
Размер под ключ S1, мм
|
18
Размер под ключ S2, мм
|
18
Размер под ключ S3, мм
|
240 гр. 0.31 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta30112
Артикул
|
M19x1,5
Тип и размер резьбы D, мм
|
19,2-19,7
Макс. диаметр отверстия в оболочке, мм
|
30
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
6-12
Наружный диаметр кабеля Dc, мм
|
7
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
22
Размер под ключ S1, мм
|
22
Размер под ключ S2, мм
|
22
Размер под ключ S3, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta30117
Артикул
|
M20х1,5
Тип и размер резьбы D, мм
|
20,2-20,7
Макс. диаметр отверстия в оболочке, мм
|
30
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
6-12
Наружный диаметр кабеля Dc, мм
|
7
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
22
Размер под ключ S1, мм
|
22
Размер под ключ S2, мм
|
22
Размер под ключ S3, мм
|
340 гр. 0.46 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta30122
Артикул
|
M20х1,5
Тип и размер резьбы D, мм
|
20,2-20,7
Макс. диаметр отверстия в оболочке, мм
|
30
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
10-14
Наружный диаметр кабеля Dc, мм
|
9
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
24
Размер под ключ S1, мм
|
24
Размер под ключ S2, мм
|
22
Размер под ключ S3, мм
|
390 гр. 1.19 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta30133
Артикул
|
М22х1,5
Тип и размер резьбы D, мм
|
22,2-22,7
Макс. диаметр отверстия в оболочке, мм
|
33
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
6-12
Наружный диаметр кабеля Dc, мм
|
8
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
27
Размер под ключ S1, мм
|
27
Размер под ключ S2, мм
|
27
Размер под ключ S3, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta30113
Артикул
|
М22х1,5
Тип и размер резьбы D, мм
|
22,2-22,7
Макс. диаметр отверстия в оболочке, мм
|
33
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
8-15
Наружный диаметр кабеля Dc, мм
|
8
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
27
Размер под ключ S1, мм
|
27
Размер под ключ S2, мм
|
27
Размер под ключ S3, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta30121
Артикул
|
M25х1,5
Тип и размер резьбы D, мм
|
25,2-25,7
Макс. диаметр отверстия в оболочке, мм
|
35
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
8-16
Наружный диаметр кабеля Dc, мм
|
8
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
27
Размер под ключ S1, мм
|
27
Размер под ключ S2, мм
|
27
Размер под ключ S3, мм
|
590 гр. 1.19 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta30103
Артикул
|
M24x1,5
Тип и размер резьбы D, мм
|
24,2-24,7
Макс. диаметр отверстия в оболочке, мм
|
34
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
10-14
Наружный диаметр кабеля Dc, мм
|
9
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
24
Размер под ключ S1, мм
|
27
Размер под ключ S2, мм
|
24
Размер под ключ S3, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta30118
Артикул
|
M25х1,5
Тип и размер резьбы D, мм
|
25,2-25,7
Макс. диаметр отверстия в оболочке, мм
|
33
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
13-18
Наружный диаметр кабеля Dc, мм
|
8
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
27
Размер под ключ S1, мм
|
30
Размер под ключ S2, мм
|
30
Размер под ключ S3, мм
|
600 гр. 0.99 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta30104
Артикул
|
M27x1,5
Тип и размер резьбы D, мм
|
27,2-27,7
Макс. диаметр отверстия в оболочке, мм
|
36
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
13-18
Наружный диаметр кабеля Dc, мм
|
9
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
30
Размер под ключ S1, мм
|
30
Размер под ключ S2, мм
|
30
Размер под ключ S3, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta30105
Артикул
|
M28x1,5
Тип и размер резьбы D, мм
|
28,2-28,7
Макс. диаметр отверстия в оболочке, мм
|
36
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
13-18
Наружный диаметр кабеля Dc, мм
|
9
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
30
Размер под ключ S1, мм
|
30
Размер под ключ S2, мм
|
30
Размер под ключ S3, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta30114
Артикул
|
M30x1,5
Тип и размер резьбы D, мм
|
30,2-30,7
Макс. диаметр отверстия в оболочке, мм
|
36
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
14-22
Наружный диаметр кабеля Dc, мм
|
9
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
35
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
36
Размер под ключ S3, мм
|
590 гр. 1.58 см³ 6шт
Упаковка
|
Узнать цену
|
| zeta30119
Артикул
|
M32х1,5
Тип и размер резьбы D, мм
|
32,2-32,7
Макс. диаметр отверстия в оболочке, мм
|
41
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
14-25
Наружный диаметр кабеля Dc, мм
|
9
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
36
Размер под ключ S1, мм
|
40
Размер под ключ S2, мм
|
40
Размер под ключ S3, мм
|
770 гр. 1.58 см³ 6шт
Упаковка
|
Узнать цену
|
| zeta30102
Артикул
|
M33x1,5
Тип и размер резьбы D, мм
|
33,2-33,7
Макс. диаметр отверстия в оболочке, мм
|
39
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
15-22
Наружный диаметр кабеля Dc, мм
|
10
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
35
Размер под ключ S1, мм
|
35
Размер под ключ S2, мм
|
35
Размер под ключ S3, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta30127
Артикул
|
M36x1,5
Тип и размер резьбы D, мм
|
36,2-36,7
Макс. диаметр отверстия в оболочке, мм
|
41
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
18-25
Наружный диаметр кабеля Dc, мм
|
10
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
40
Размер под ключ S1, мм
|
40
Размер под ключ S2, мм
|
40
Размер под ключ S3, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta30101
Артикул
|
M37x1,5
Тип и размер резьбы D, мм
|
37,2-37,7
Макс. диаметр отверстия в оболочке, мм
|
41
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
18-25
Наружный диаметр кабеля Dc, мм
|
10
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
40
Размер под ключ S1, мм
|
40
Размер под ключ S2, мм
|
40
Размер под ключ S3, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta30120
Артикул
|
M40x1,5
Тип и размер резьбы D, мм
|
40,2-40,7
Макс. диаметр отверстия в оболочке, мм
|
46
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
22-30
Наружный диаметр кабеля Dc, мм
|
11
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
45
Размер под ключ S1, мм
|
45
Размер под ключ S2, мм
|
45
Размер под ключ S3, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta30115
Артикул
|
M42x1,5
Тип и размер резьбы D, мм
|
42,2-42,7
Макс. диаметр отверстия в оболочке, мм
|
44
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
23-34
Наружный диаметр кабеля Dc, мм
|
11
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
50
Размер под ключ S1, мм
|
50
Размер под ключ S2, мм
|
50
Размер под ключ S3, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta30100
Артикул
|
M47x1.5
Тип и размер резьбы D, мм
|
47,2-47,7
Макс. диаметр отверстия в оболочке, мм
|
48
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
25-33
Наружный диаметр кабеля Dc, мм
|
11
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
50
Размер под ключ S1, мм
|
50
Размер под ключ S2, мм
|
50
Размер под ключ S3, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta30116
Артикул
|
M48x1,5
Тип и размер резьбы D, мм
|
48,2-48,7
Макс. диаметр отверстия в оболочке, мм
|
53
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
26-39
Наружный диаметр кабеля Dc, мм
|
12
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
55
Размер под ключ S1, мм
|
57
Размер под ключ S2, мм
|
57
Размер под ключ S3, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta30099
Артикул
|
M54x1.5
Тип и размер резьбы D, мм
|
54,2-54,7
Макс. диаметр отверстия в оболочке, мм
|
51
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
32-38
Наружный диаметр кабеля Dc, мм
|
13
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
57
Размер под ключ S1, мм
|
57
Размер под ключ S2, мм
|
57
Размер под ключ S3, мм
|
257 гр. 0.19 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30128
Артикул
|
M60x1.5
Тип и размер резьбы D, мм
|
60,2-60,7
Макс. диаметр отверстия в оболочке, мм
|
52
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
37-44
Наружный диаметр кабеля Dc, мм
|
14
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
64
Размер под ключ S1, мм
|
64
Размер под ключ S2, мм
|
64
Размер под ключ S3, мм
|
362 гр. 0.25 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30123
Артикул
|
M50x1.5
Тип и размер резьбы D, мм
|
50,2-50,7
Макс. диаметр отверстия в оболочке, мм
|
50
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
33-38
Наружный диаметр кабеля Dc, мм
|
13
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
57
Размер под ключ S1, мм
|
55
Размер под ключ S2, мм
|
57
Размер под ключ S3, мм
|
1000 гр. 1.98 см³ 4шт
Упаковка
|
Узнать цену
|
| zeta30124
Артикул
|
M63x1.5
Тип и размер резьбы D, мм
|
63,2-63,7
Макс. диаметр отверстия в оболочке, мм
|
52
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
37-44
Наружный диаметр кабеля Dc, мм
|
14
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
64
Размер под ключ S1, мм
|
68
Размер под ключ S2, мм
|
64
Размер под ключ S3, мм
|
370 гр. 0.25 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30129
Артикул
|
М64х2
Тип и размер резьбы D, мм
|
64,2-64,7
Макс. диаметр отверстия в оболочке, мм
|
52
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
37-44
Наружный диаметр кабеля Dc, мм
|
14
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
64
Размер под ключ S1, мм
|
68
Размер под ключ S2, мм
|
64
Размер под ключ S3, мм
|
389 гр. 0.25 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30130
Артикул
|
M72x2
Тип и размер резьбы D, мм
|
72,2-72,7
Макс. диаметр отверстия в оболочке, мм
|
58
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
42-52
Наружный диаметр кабеля Dc, мм
|
16
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
78
Размер под ключ S1, мм
|
78
Размер под ключ S2, мм
|
78
Размер под ключ S3, мм
|
625 гр. 0.41 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30125
Артикул
|
M75x2
Тип и размер резьбы D, мм
|
75,2-75,7
Макс. диаметр отверстия в оболочке, мм
|
58
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
42-52
Наружный диаметр кабеля Dc, мм
|
16
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
78
Размер под ключ S1, мм
|
80
Размер под ключ S2, мм
|
78
Размер под ключ S3, мм
|
630 гр. 0.44 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30126
Артикул
|
M80x2
Тип и размер резьбы D, мм
|
80,2-80,7
Макс. диаметр отверстия в оболочке, мм
|
63
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
55-62
Наружный диаметр кабеля Dc, мм
|
18
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
88
Размер под ключ S1, мм
|
88
Размер под ключ S2, мм
|
88
Размер под ключ S3, мм
|
930 гр. 0.63 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30131
Артикул
|
M88x2
Тип и размер резьбы D, мм
|
88,2-88-7
Макс. диаметр отверстия в оболочке, мм
|
63
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
65-70
Наружный диаметр кабеля Dc, мм
|
18
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
94
Размер под ключ S1, мм
|
94
Размер под ключ S2, мм
|
94
Размер под ключ S3, мм
|
966 гр. 0.63 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30132
Артикул
|
M100x2
Тип и размер резьбы D, мм
|
100,2-100,7
Макс. диаметр отверстия в оболочке, мм
|
73
Размер *L, мм
|
Резина маслостойкая
Материал уплотнителя
|
78-84
Наружный диаметр кабеля Dc, мм
|
20
Длина установочной резьбы Lt, мм
|
УТ 1, УТ 5
Климатическое исполнение
|
110
Размер под ключ S1, мм
|
110
Размер под ключ S2, мм
|
110
Размер под ключ S3, мм
|
1.45 кг. 0.95 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30139
Артикул
|
М120х2
Тип и размер резьбы D, мм
|
|
70,9
Размер *L, мм
|
|
90-95
Наружный диаметр кабеля Dc, мм
|
20
Длина установочной резьбы Lt, мм
|
УТ 1, 5
Климатическое исполнение
|
130
Размер под ключ S1, мм
|
130
Размер под ключ S2, мм
|
130
Размер под ключ S3, мм
|
1.72 кг. 1.26 см³ 1шт
Упаковка
|
Узнать цену
|
Описание товара
Кабельный ввод латунный с метрической резьбой "М" предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода.
Кабельный ввод М имеет степень защиты IP 66 / IP67 / IP68.
Кабельные вводы типа М производятся в двух исполнениях: исполнение 1 - с уплотнительным кольцом круглого сечения, исполнение 2 - с уплотнительным кольцом прямоугольного сечения.
Состав комплекта:
- 1. Гайка
- 2. Уплотнительное кольцо (круглого/прямоугольного сечения)
- 3. Корпус
- 4. Резиновая уплотнительная втулка
- 5. Пластиковая зажимная втулка
- 6. Защитная заглушка-пыльник
- 7. Накидная гайка.
Коробки клеммные
