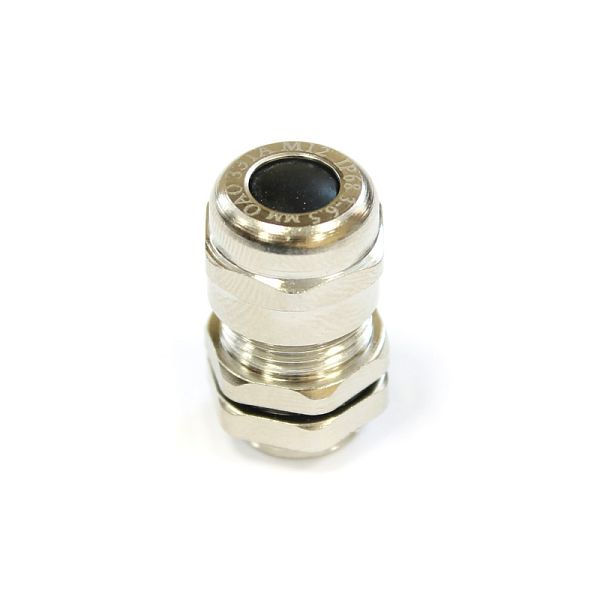

Кабельный ввод М 8 латунный УТ1,5 IP66/IP67/IP68 ГОФРОМАТИК
Кабельный ввод М 8 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 2-4 мм) ГОФРОМАТИК
Кабельный ввод М 8 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 2-4 мм) ГОФРОМАТИК
| Артикул товара | zeta30106 |
|---|---|
| Вид изделия | Кабельный ввод |
| Тип изделия | М8х1 |
| Материал | Никелированная латунь |
| Бренд | ГОФРОМАТИК |
Назначение
Кабельный ввод латунный с метрической резьбой "М" предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода.
Кабельный ввод М имеет степень защиты IP 66 / IP67 / IP68.
Кабельные вводы типа М производятся в двух исполнениях: исполнение 1 - с уплотнительным кольцом круглого сечения, исполнение 2 - с уплотнительным кольцом прямоугольного сечения.
Состав комплекта:
- 1. Гайка
- 2. Уплотнительное кольцо (круглого/прямоугольного сечения)
- 3. Корпус
- 4. Резиновая уплотнительная втулка
- 5. Пластиковая зажимная втулка
- 6. Защитная заглушка-пыльник
- 7. Накидная гайка.
Технические характеристики
BIM и 3D модели
Документы
Описание товара
| Температура транспортировки, монтажа и эксплуатации | от -40 до +100 °С |
| Сертификат | 04ИДЮ128.RU.С01615 |
| Диапазон диаметра установочного отверстия | 8,0-8,4 |
| Тип и размер резьбы D, мм | М8х1 |
| Наружный диаметр кабеля Dc, мм | 2-4 |
| Размер *L, мм | 21 |
| Материал уплотнителя | Резина МБС |
| Модель/исполнение | Прямолинейный |
| Длина установочной резьбы Lt, мм | 5 |
| Степeнь IP | IP66/IP67/IP68 |
| Климатическое исполнение | УТ 1, УТ 5 |
| Изготавливается по | ТУ 27.33.13.130-055-99856433-2023 |
| Размер под ключ S1, мм | 12 |
| Размер под ключ S2, мм | 12 |
| Размер под ключ S3, мм | 12 |
Кабельный ввод латунный с метрической резьбой М8х1 предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода.
Кабельный ввод М8х1 имеет степень защиты IP66/IP67/IP68.
Присоединительная резьба М8х1 в соответствии с ГОСТ 24705-2004.
Состав комплекта:
- 1. Гайка.
- 2. Уплотнительное кольцо.
- 3. Корпус.
- 4. Резиновая уплотнительная втулка.
- 5. Пластиковая зажимная втулка.
- 6. Защитная заглушка-пыльник.
- 7. Накидная гайка.
