Металлорукав РЗ ЦП нг в ПВХ изоляции - черный
Подбор по параметрам
Очистить все параметры
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
 Климатическое исполнение |
У 1, У 5 |
 Степень защиты |
IP67 |
 Температура транспортировки, монтажа и эксплуатации |
от -15 до +90 °С |
|
Температура эксплуатации в стационарном состоянии |
от -40 до +90 °С |
 Прочность при сжатии по ГОСТ Р МЭК 61386.1-2014 |
Не менее 750 H |
 Прочность при растяжении по ГОСТ Р МЭК 61386.1-2014 |
Не менее 500 Н |
 Код классификации по ГОСТ Р МЭК 61386.1-2014 |
33324367431 |
 Изготавливается по |
ТУ 27.33.13.130-030-99856433-2018 |
|
Сертификат |
04ИДЮ101.RU.C03234 |
|
Пожарный сертификат |
ССБК.RU.ПБ31.Н00040 |
| Артикул | Тип изделия | Условный проход | Внутренний диаметр d1 | Внешний диаметр D2, мм | Длина бухты, м | Мин. радиус изгиба, мм | Упак. | Узнать цену |
| zeta44200
Артикул
|
Р3-ЦП нг
Тип изделия
|
6 мм
Условный проход
|
5.9
Внутренний диаметр d1
|
9,0
Внешний диаметр D2, мм
|
200
Длина бухты, м
|
240
Мин. радиус изгиба, мм
|
M: 15000 гр.
Д: 420 мм. Ш: 430 мм. В: 230 мм. Кол- во: 200м.
Упаковка
|
Узнать цену
|
| zeta44201
Артикул
|
Р3-ЦП нг
Тип изделия
|
8 мм
Условный проход
|
7,8
Внутренний диаметр d1
|
9,7
Внешний диаметр D2, мм
|
100
Длина бухты, м
|
32
Мин. радиус изгиба, мм
|
M: 7600 гр.
Д: 330 мм. Ш: 330 мм. В: 210 мм. Кол- во: 100м.
Упаковка
|
Узнать цену
|
| zeta44202
Артикул
|
Р3-ЦП нг
Тип изделия
|
10 мм
Условный проход
|
9,6
Внутренний диаметр d1
|
13,5
Внешний диаметр D2, мм
|
100
Длина бухты, м
|
40
Мин. радиус изгиба, мм
|
M: 8500 гр.
Д: 360 мм. Ш: 390 мм. В: 220 мм. Кол- во: 100м.
Упаковка
|
Узнать цену
|
| zeta44203
Артикул
|
Р3-ЦП нг
Тип изделия
|
12 мм
Условный проход
|
11,2
Внутренний диаметр d1
|
15,1
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
48
Мин. радиус изгиба, мм
|
M: 9200 гр.
Д: 430 мм. Ш: 410 мм. В: 230 мм. Кол- во: 100м.
Упаковка
|
Узнать цену
|
| zeta44204
Артикул
|
Р3-ЦП нг
Тип изделия
|
15 мм
Условный проход
|
14,7
Внутренний диаметр d1
|
18,5
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
60
Мин. радиус изгиба, мм
|
M: 6500 гр.
Д: 370 мм. Ш: 400 мм. В: 220 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta44216
Артикул
|
Р3-ЦП нг
Тип изделия
|
16 мм
Условный проход
|
14,7
Внутренний диаметр d1
|
18,7
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
64
Мин. радиус изгиба, мм
|
M: 6400 гр.
Д: 400 мм. Ш: 400 мм. В: 230 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta44214
Артикул
|
Р3-ЦП нг
Тип изделия
|
18 мм
Условный проход
|
16,9
Внутренний диаметр d1
|
23,1
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
72
Мин. радиус изгиба, мм
|
M: 8000 гр.
Д: 400 мм. Ш: 410 мм. В: 250 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta44205
Артикул
|
Р3-ЦП нг
Тип изделия
|
20 мм
Условный проход
|
19,1
Внутренний диаметр d1
|
23.2
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
80
Мин. радиус изгиба, мм
|
M: 8700 гр.
Д: 410 мм. Ш: 420 мм. В: 260 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta44215
Артикул
|
Р3-ЦП нг
Тип изделия
|
22 мм
Условный проход
|
20,7
Внутренний диаметр d1
|
25,0
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
88
Мин. радиус изгиба, мм
|
M: 9500 гр.
Д: 430 мм. Ш: 430 мм. В: 260 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta44206
Артикул
|
Р3-ЦП нг
Тип изделия
|
25 мм
Условный проход
|
24,7
Внутренний диаметр d1
|
28,5
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
100
Мин. радиус изгиба, мм
|
M: 11000 гр.
Д: 530 мм. Ш: 530 мм. В: 270 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta44207
Артикул
|
Р3-ЦП нг
Тип изделия
|
32 мм
Условный проход
|
30,4
Внутренний диаметр d1
|
34,9
Внешний диаметр D2, мм
|
25
Длина бухты, м
|
128
Мин. радиус изгиба, мм
|
M: 7900 гр.
Д: 440 мм. Ш: 450 мм. В: 300 мм. Кол- во: 25м.
Упаковка
|
Узнать цену
|
| zeta44208
Артикул
|
Р3-ЦП нг
Тип изделия
|
38 мм
Условный проход
|
36,4
Внутренний диаметр d1
|
42.1
Внешний диаметр D2, мм
|
25
Длина бухты, м
|
152
Мин. радиус изгиба, мм
|
M: 11200 гр.
Д: 490 мм. Ш: 510 мм. В: 300 мм. Кол- во: 25м.
Упаковка
|
Узнать цену
|
| zeta44209
Артикул
|
Р3-ЦП нг
Тип изделия
|
50 мм
Условный проход
|
48,0
Внутренний диаметр d1
|
54.7
Внешний диаметр D2, мм
|
15
Длина бухты, м
|
200
Мин. радиус изгиба, мм
|
M: 11100 гр.
Д: 490 мм. Ш: 500 мм. В: 310 мм. Кол- во: 15м.
Упаковка
|
Узнать цену
|
| zeta44210
Артикул
|
Р3-ЦП нг
Тип изделия
|
60 мм
Условный проход
|
59,0
Внутренний диаметр d1
|
66,0
Внешний диаметр D2, мм
|
10
Длина бухты, м
|
240
Мин. радиус изгиба, мм
|
M: 9400 гр.
Д: 470 мм. Ш: 470 мм. В: 330 мм. Кол- во: 10м.
Упаковка
|
Узнать цену
|
| zeta44211
Артикул
|
Р3-ЦП нг
Тип изделия
|
75 мм
Условный проход
|
73,0
Внутренний диаметр d1
|
85,0
Внешний диаметр D2, мм
|
10
Длина бухты, м
|
300
Мин. радиус изгиба, мм
|
M: 15100 гр.
Д: 540 мм. Ш: 570 мм. В: 390 мм. Кол- во: 10м.
Упаковка
|
Узнать цену
|
| zeta44212
Артикул
|
Р3-ЦП нг
Тип изделия
|
100 мм
Условный проход
|
98,0
Внутренний диаметр d1
|
110,0
Внешний диаметр D2, мм
|
5
Длина бухты, м
|
400
Мин. радиус изгиба, мм
|
M: 10200 гр.
Д: 630 мм. Ш: 630 мм. В: 450 мм. Кол- во: 5м.
Упаковка
|
Узнать цену
|
- Температура эксплуатации От -40 до +90°C

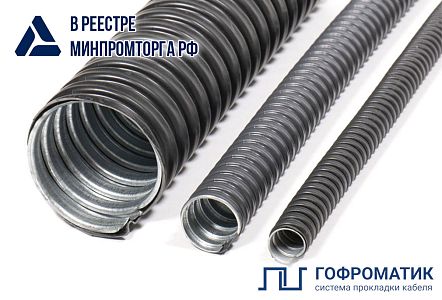

Металлорукав типа Р3-ЦП нг – негерметичный металлорукав в ПВХ изоляции, изготовленный из металлической горячеоцинкованной стальной ленты, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
Наша компания готова изготавливать металлорукав нестандартных размеров и любых цветовых оттенков по шкале Ral под заказ.
Металлорукав Р3-ЦП нг является гибкой трубой повышенной гибкости и относится к композитной гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты.
При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
