Металлорукав в ПВХ изоляции с протяжкой МРПИ нг морозостойкий

Изгиб

Горячеоцинкованная сталь

Стоек к ультрафиолетовому излучению

В реестре Минпромторга РФ

Вид изделия	Металлорукав
Температура транспортировки, монтажа и эксплуатации в системах передвижных электроустановок	от -45 до +90 °С
Температура эксплуатации в системах стационарных электроустановок	от -60 до +90 °С
Сертификат	РОСС RU.31621.04ПШН4.ОС.05.СОО153
Наличие покрытия	ПВХ оболочка
Свойство покрытия	Стойкость к УФ-излучению, морозостойкость, бензомаслостойкость, нераспространение горения
Климатическое исполнение	УХЛ 1
Степень защиты	IP67
Код классификации по ГОСТ Р МЭК 61386.1-2014	33324367431
Изготавливается по	ТУ 25.99.29.190-030-99856433-2025
Пожарный сертификат	НСОПБ.RU.ЭО.ПР.111.Н.00491
Номер реестровой записи Минпромторг	10793964
Бренд	ГОФРОМАТИК

Описание

Металлорукав включен в Реестр Минпромторга.

Металлорукав типа МРПИ нг морозостойкий с протяжкой – металлорукав в ПВХ изоляции, изготовленный из металлической горячеоцинкованной ленты, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.

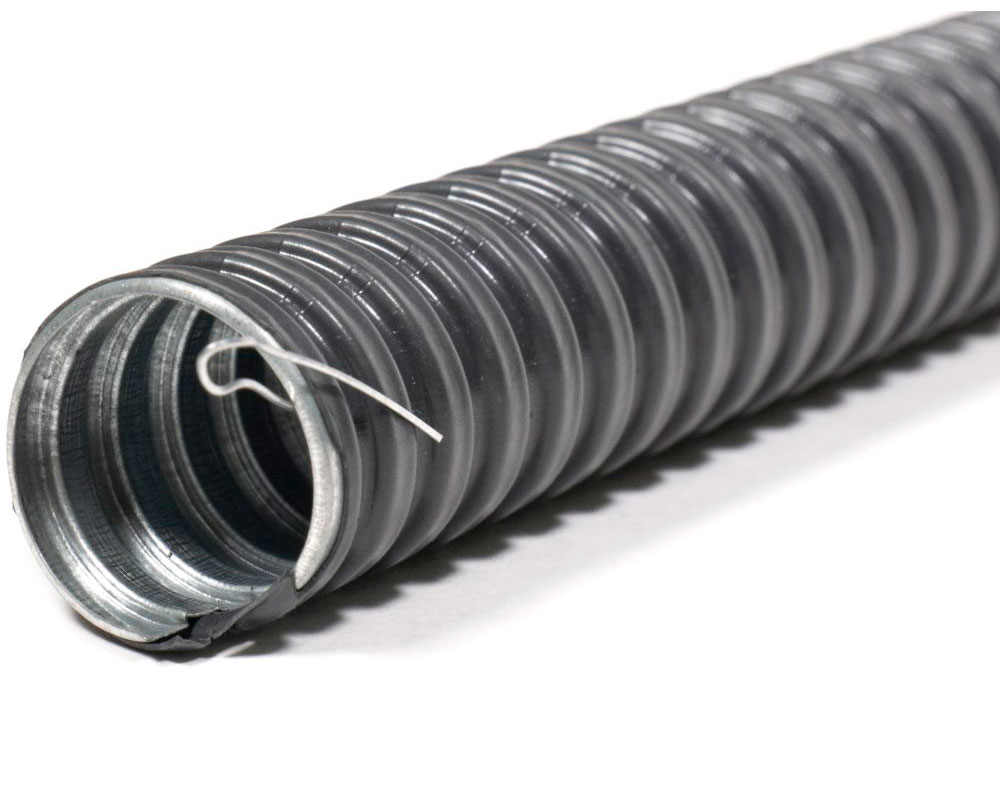

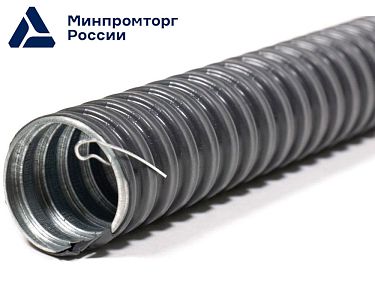

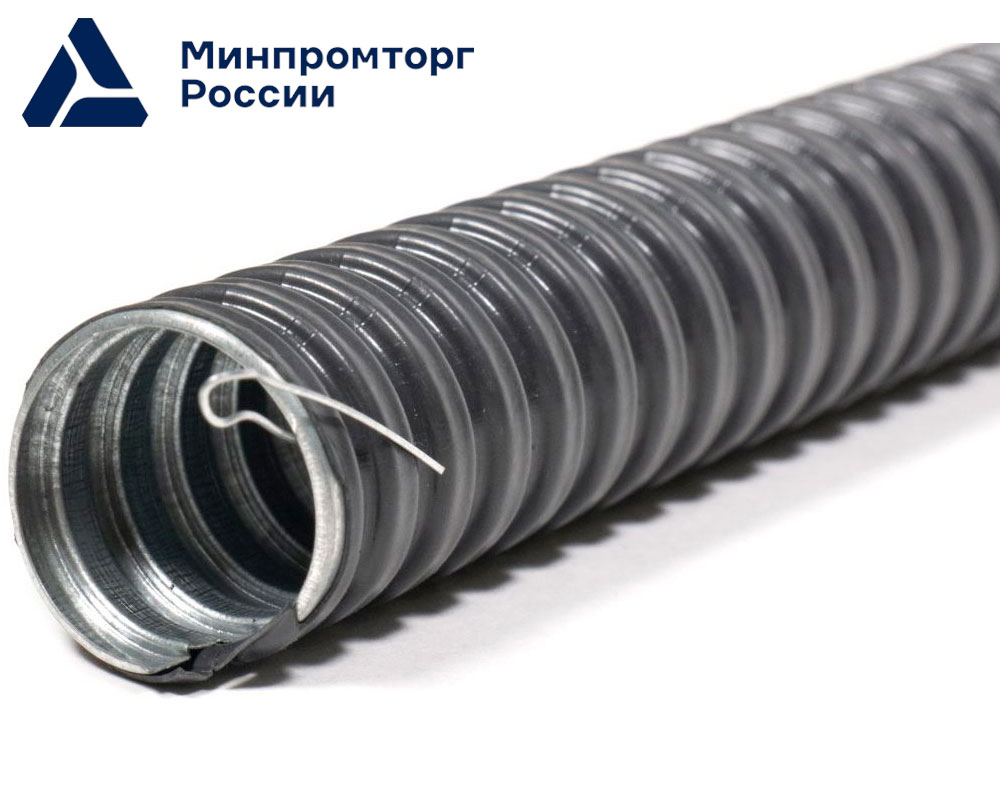

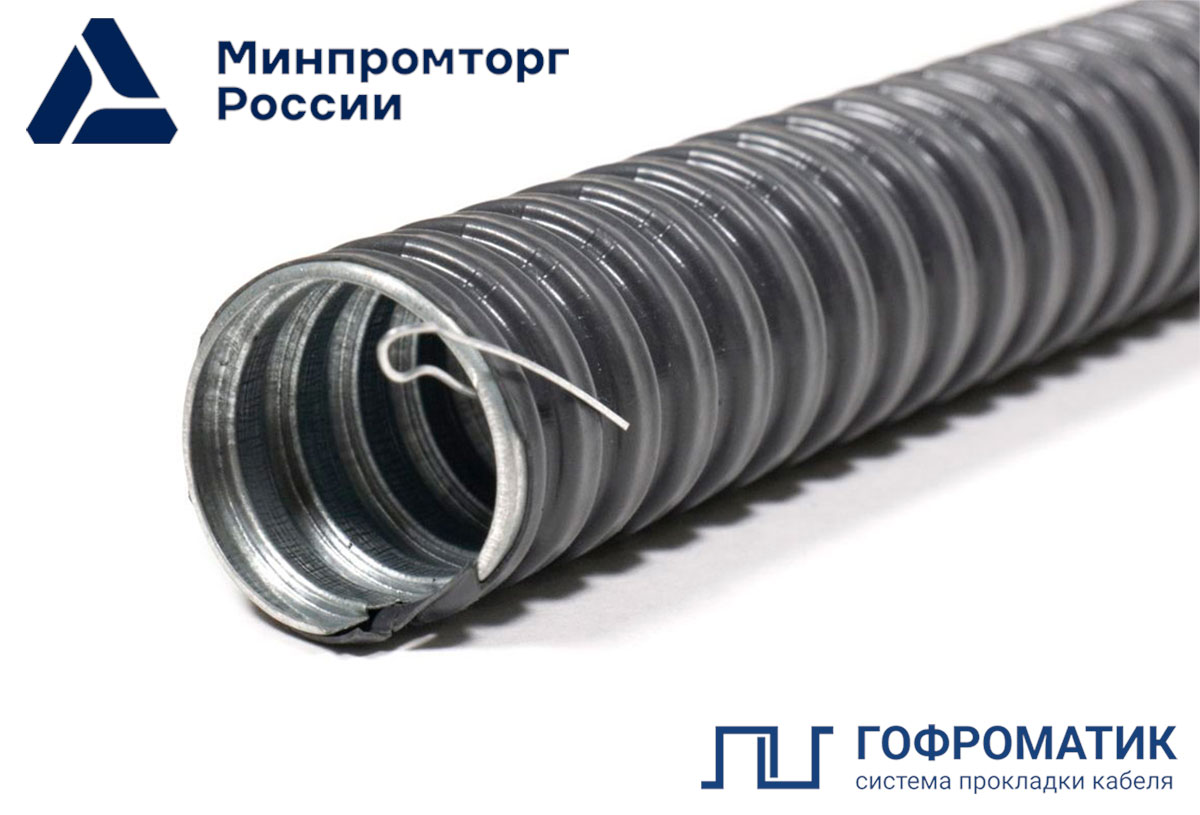

В комплектации с протяжкой в состав конструкции входит металлическая горячеоцинкованная проволока, предназначенная для удобства монтажа кабелей внутри металлорукава. Металлорукав МРПИ нг является гибкой трубой повышенной гибкости и относится к композитной гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.

Металлорукав типа МРПИ нг морозостойкий с протяжкой является гибкой трубой повышенной гибкости и относится к композитной гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014;

Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты.

При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.

BIM и 3D модели

Документы

Описание

Скачать архив с 3D моделями

Скачать архив с BIM моделями

PDF Сертификат соответствия 2.17 МБ PDF ТУ 25.99.29.190-030-99856433-2025 6.87 МБ PDF Сертификат соответствия МОРОЗКА 509.59 КБ PDF Отказное письмо 378.87 КБ PDF Выписка из реестра российской продукции 10793964 327.2 КБ PDF Пожарный сертификат 1.94 МБ PDF Паспорт продукта - Металлорукав МРПИ нг Морозка с протяжкой 878.51 КБ

Металлорукав включен в Реестр Минпромторга.

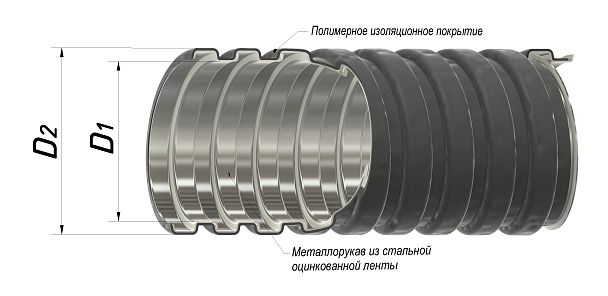

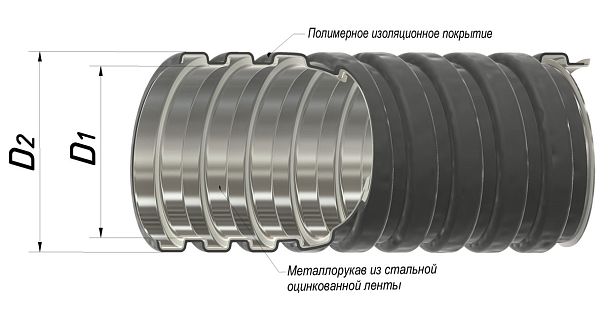

Артикул	Тип изделия	Условный проход	Внутренний диаметр D1, мм	Наружный диаметр D2, мм	Длина бухты, м	Мин. радиус изгиба, мм	Упаковка	Цена
zeta42328 Артикул	МРПИ нг 10 Морозка с протяжкой Тип изделия	10 Условный проход	9,8 Внутренний диаметр D1, мм	13 Наружный диаметр D2, мм	50 Длина бухты, м	20 Мин. радиус изгиба, мм	4300 гр. 1640 см³ 50м Упаковка	? Цена
zeta42329 Артикул	МРПИ нг 12 Морозка с протяжкой Тип изделия	12 Условный проход	11,2 Внутренний диаметр D1, мм	14,5 Наружный диаметр D2, мм	50 Длина бухты, м	25 Мин. радиус изгиба, мм	4500 гр. 1635.9 см³ 50м Упаковка	? Цена
zeta42330 Артикул	МРПИ нг 15 Морозка с протяжкой Тип изделия	15 Условный проход	14,7 Внутренний диаметр D1, мм	17,9 Наружный диаметр D2, мм	50 Длина бухты, м	30 Мин. радиус изгиба, мм	7300 гр. 1794 см³ 50м Упаковка	? Цена
zeta42331 Артикул	МРПИ нг 16 Морозка с протяжкой Тип изделия	16 Условный проход	14,7 Внутренний диаметр D1, мм	17,9 Наружный диаметр D2, мм	50 Длина бухты, м	35 Мин. радиус изгиба, мм	7300 гр. 1840 см³ 50м Упаковка	? Цена
zeta42332 Артикул	МРПИ нг 18 Морозка с протяжкой Тип изделия	18 Условный проход	16,9 Внутренний диаметр D1, мм	20,7 Наружный диаметр D2, мм	50 Длина бухты, м	35 Мин. радиус изгиба, мм	8200 гр. 1978 см³ 50м Упаковка	? Цена
zeta42333 Артикул	МРПИ нг 20 Морозка с протяжкой Тип изделия	20 Условный проход	19,2 Внутренний диаметр D1, мм	22,9 Наружный диаметр D2, мм	50 Длина бухты, м	35 Мин. радиус изгиба, мм	8600 гр. 2835 см³ 50м Упаковка	? Цена
zeta42334 Артикул	МРПИ нг 22 Морозка с протяжкой Тип изделия	22 Условный проход	20,7 Внутренний диаметр D1, мм	24,8 Наружный диаметр D2, мм	50 Длина бухты, м	40 Мин. радиус изгиба, мм	9700 гр. 3045.6 см³ 50м Упаковка	? Цена
zeta42335 Артикул	МРПИ нг 25 Морозка с протяжкой Тип изделия	25 Условный проход	24,7 Внутренний диаметр D1, мм	28,4 Наружный диаметр D2, мм	50 Длина бухты, м	45 Мин. радиус изгиба, мм	11400 гр. 3290 см³ 50м Упаковка	? Цена
zeta42336 Артикул	МРПИ нг 32 Морозка с протяжкой Тип изделия	32 Условный проход	30,4 Внутренний диаметр D1, мм	35,5 Наружный диаметр D2, мм	20 Длина бухты, м	55 Мин. радиус изгиба, мм	7040 гр. 863.46 см³ 20м Упаковка	? Цена
zeta42337 Артикул	МРПИ нг 38 Морозка с протяжкой Тип изделия	38 Условный проход	36,4 Внутренний диаметр D1, мм	42,7 Наружный диаметр D2, мм	20 Длина бухты, м	60 Мин. радиус изгиба, мм	9540 гр. 1383.68 см³ 20м Упаковка	? Цена
zeta42338 Артикул	МРПИ нг 50 Морозка с протяжкой Тип изделия	50 Условный проход	48 Внутренний диаметр D1, мм	55,5 Наружный диаметр D2, мм	20 Длина бухты, м	85 Мин. радиус изгиба, мм	14140 гр. 1617 см³ 20м Упаковка	? Цена
