Муфта соединительная МТР-Д (латунь)
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
 Вид изделия |
Муфта соединительная |
 Температура эксплуатации |
от -60 °С до +180 °С |
 Материал уплотнителя |
Силикон |
 Стeпень IP |
IP66/ IP67 |
 Климатическое исполнение |
УХЛ 1,5 |
 Код классификации по ГОСТ Р МЭК 61386.1-2014 |
044201674202 |
 Изготавливается по |
ТУ 27.33.13.130-023-99856433-2017 |
 Материал |
Никелированная латунь |
 Бренд |
ГОФРОМАТИК |
| Артикул | Тип изделия | Размеры, мм | Упаковка | Узнать цену | |||||||
| D1 | D2 | D3 | S1 | S2 | S3 | D | L | ||||
| zeta46080
Артикул
|
МТР-ЛС-Д16-МР12
Тип изделия
|
17,3
Размер D1
|
17,3
Размер D2
|
10
Размер D3
|
27
Размер S1
|
25
Размер S2
|
27
Размер S3
|
30,6
Размер D
|
39,1
Размер L
|
По запросу
Упаковка
|
Узнать цену
|
| zeta46081
Артикул
|
МТР-ЛС-Д16-МР15
Тип изделия
|
21
Размер D1
|
17,3
Размер D2
|
13,4
Размер D3
|
30
Размер S1
|
30
Размер S2
|
27
Размер S3
|
34
Размер D
|
39,1
Размер L
|
По запросу
Упаковка
|
Узнать цену
|
| zeta46082
Артикул
|
МТР-ЛС-Д20-МР15
Тип изделия
|
21
Размер D1
|
21
Размер D2
|
13,4
Размер D3
|
30
Размер S1
|
30
Размер S2
|
32
Размер S3
|
34
Размер D
|
40,2
Размер L
|
По запросу
Упаковка
|
Узнать цену
|
| zeta46083
Артикул
|
МТР-ЛС-Д20-МР20
Тип изделия
|
26
Размер D1
|
21
Размер D2
|
17,9
Размер D3
|
38
Размер S1
|
38
Размер S2
|
32
Размер S3
|
43,3
Размер D
|
42
Размер L
|
По запросу
Упаковка
|
Узнать цену
|
| zeta46084
Артикул
|
МТР-ЛС-Д25-МР20
Тип изделия
|
26
Размер D1
|
26
Размер D2
|
17,9
Размер D3
|
38
Размер S1
|
38
Размер S2
|
38
Размер S3
|
43,3
Размер D
|
43
Размер L
|
По запросу
Упаковка
|
Узнать цену
|
| zeta46085
Артикул
|
МТР-ЛС-Д25-МР25
Тип изделия
|
33
Размер D1
|
26
Размер D2
|
23,3
Размер D3
|
45
Размер S1
|
45
Размер S2
|
38
Размер S3
|
51,3
Размер D
|
42,9
Размер L
|
По запросу
Упаковка
|
Узнать цену
|
| zeta46086
Артикул
|
МТР-ЛС-Д32-МР25
Тип изделия
|
33
Размер D1
|
33
Размер D2
|
23,3
Размер D3
|
45
Размер S1
|
45
Размер S2
|
45
Размер S3
|
51,4
Размер D
|
44,7
Размер L
|
По запросу
Упаковка
|
Узнать цену
|
| zeta46087
Артикул
|
МТР-ЛС-Д32-МР32
Тип изделия
|
41
Размер D1
|
33
Размер D2
|
29
Размер D3
|
56
Размер S1
|
56
Размер S2
|
45
Размер S3
|
60
Размер D
|
46,9
Размер L
|
По запросу
Упаковка
|
Узнать цену
|
| zeta46088
Артикул
|
МТР-ЛС-Д40-МР32
Тип изделия
|
41
Размер D1
|
41
Размер D2
|
29
Размер D3
|
56
Размер S1
|
56
Размер S2
|
56
Размер S3
|
60
Размер D
|
48,6
Размер L
|
По запросу
Упаковка
|
Узнать цену
|
| zeta46089
Артикул
|
МТР-ЛС-Д40-МР38
Тип изделия
|
46
Размер D1
|
41
Размер D2
|
35
Размер D3
|
62
Размер S1
|
62
Размер S2
|
56
Размер S3
|
68
Размер D
|
53
Размер L
|
По запросу
Упаковка
|
Узнать цену
|
| zeta46090
Артикул
|
МТР-ЛС-Д50-МР38
Тип изделия
|
46
Размер D1
|
51,5
Размер D2
|
35
Размер D3
|
62
Размер S1
|
62
Размер S2
|
68
Размер S3
|
74
Размер D
|
54,8
Размер L
|
По запросу
Упаковка
|
Узнать цену
|
| zeta46091
Артикул
|
МТР-ЛС-Д50-МР50
Тип изделия
|
60
Размер D1
|
51,5
Размер D2
|
46,4
Размер D3
|
74
Размер S1
|
74
Размер S2
|
68
Размер S3
|
86
Размер D
|
58,2
Размер L
|
По запросу
Упаковка
|
Узнать цену
|
| zeta46092
Артикул
|
МТР-ЛС-Д63-МР50
Тип изделия
|
60
Размер D1
|
64,2
Размер D2
|
46,4
Размер D3
|
74
Размер S1
|
741
Размер S2
|
80
Размер S3
|
92
Размер D
|
59,5
Размер L
|
По запросу
Упаковка
|
Узнать цену
|
Муфты МТР-Д являются специализированной трубной арматурой, предназначенной для герметичного соединения стальных труб по ГОСТ Р МЭК 61386.21-2015 (измеряемых по наружному диаметру) с металлорукавом. Муфты изготавливаются из никелированной латуни, что гарантирует высокую коррозионную стойкость. Конструкция муфты обеспечивает надежную фиксацию трубы с помощью цангового зажима, создает непрерывную цепь заземления и формирует гладкий внутренний переход, защищающий оболочку кабеля от повреждений при протяжке и эксплуатации.
Применяется для:
Муфта применяется для организации надежных переходов кабельных трасс из жестких стальных труб в гибкие участки. Рекомендована для использования на объектах, где требуется высокая степень защиты электропроводки от механических повреждений, попадания влаги, пыли и воздействия агрессивных сред окружающей среды.
Преимущества:
- Надёжное соединение.
- Возможность использовать на открытом воздухе.
- Обладает высокой степенью защиты.
- Обеспечивает электрический контакт.

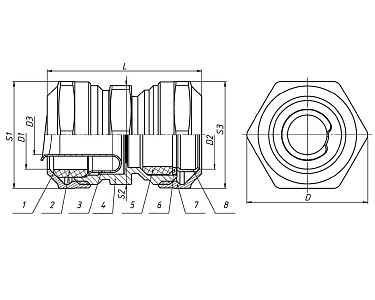

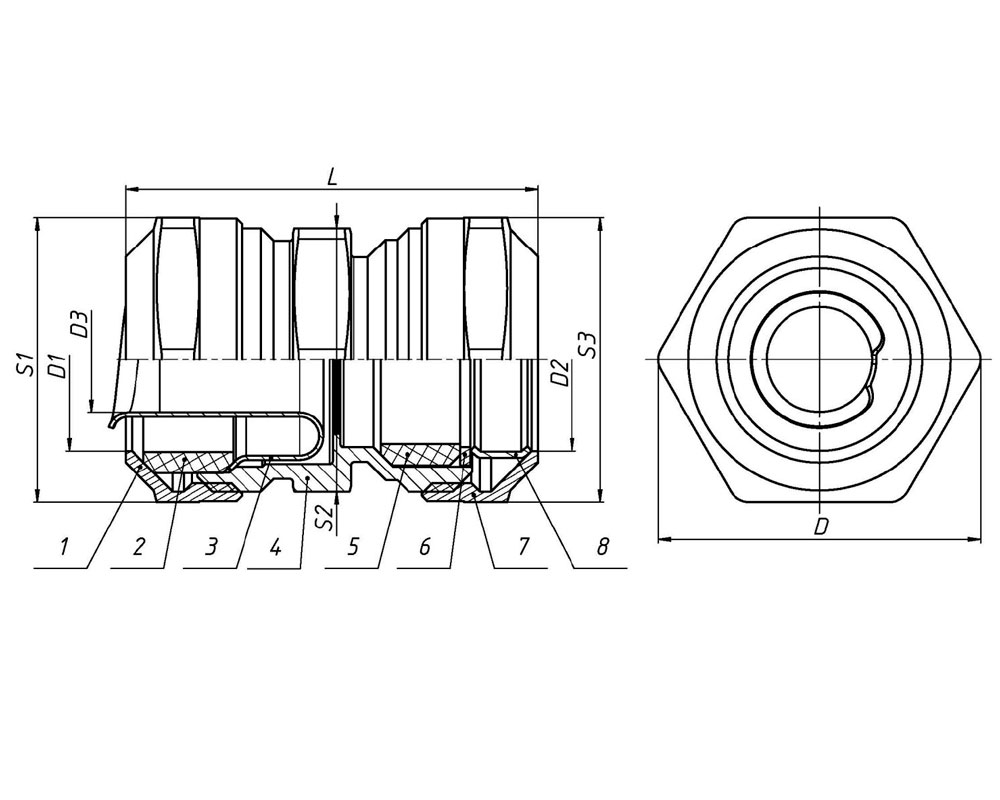

Состав комплекта:
- 1. Гайка накидная.
- 2. Кольцо уплотнительное.
- 3. Оконцеватель.
- 4. Корпус.
- 5. Кольцо уплотнительное.
- 6. Кольцо антифрикционное.
- 7. Гайка накидная.
- 8. Кольцо стопорное цанговое.
