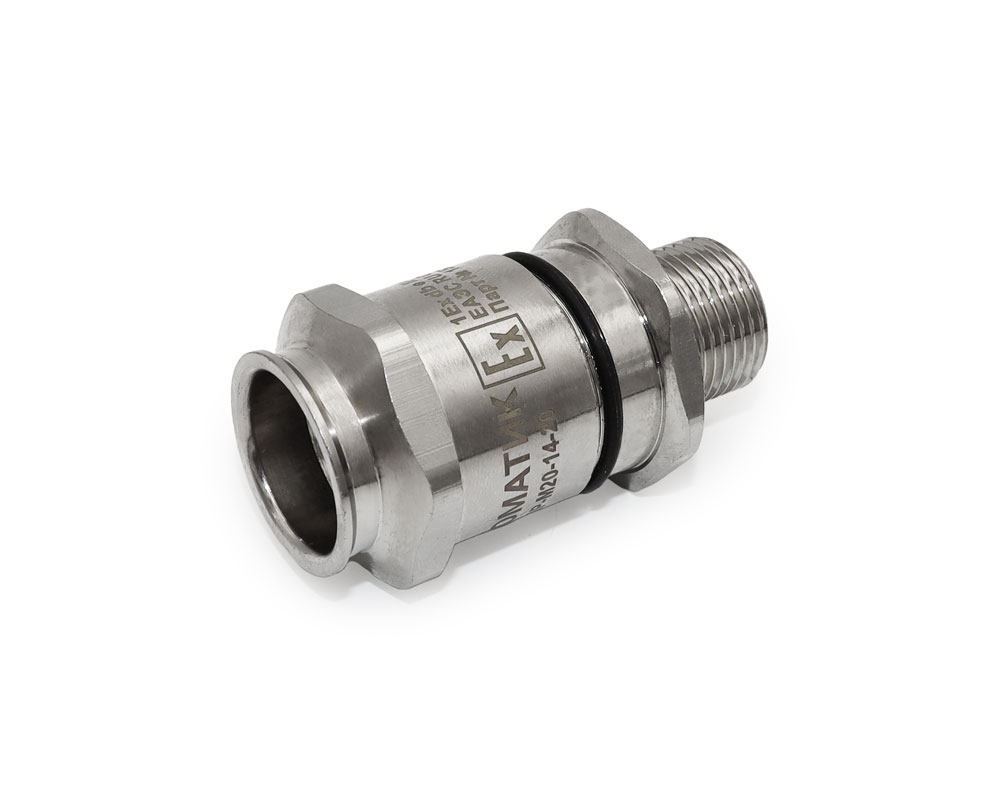

Кабельная арматура для химической промышленности (Линейка ХимЛайн)
Технические характеристики
 Сертификат |
ЕАЭС RU C-RU.АЖ58.В.01664/21 |
 Модель/исполнение |
Прямолинейный |
 Маркировка взрывозащиты |
1Ex db e II Gb X |
 Степeнь IP |
IP68 |
 Климатическое исполнение |
УХЛ 1 |
|
Изготавливается по |
ТУ 27.33.13.130-048-99856433-2021 |
 Бренд |
ГОФРОМАТИК |
Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГЗ2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
Кабельные вводы с конической резьбой, устанавливаются только в отверстия с резьбой.
3D модели
ᐁ Развернуть ᐁ
Техническая документация
Размеры
| Артикул | Тип изделия | Диапазон диаметра кабеля Dk, мм | Длина резьбы Lp/Общая длина L, мм | Тип и размер резьбы D1 | Макс. диаметр отверстия в оболочке, мм | Диапазон толщины брони В, мм | Размер под ключ S1/S2 | Упак. | Узнать цену |
| С уплотнителем из силикона (-60 ~ +130°C) | |||||||||
| zeta32604
Артикул
|
ВКВБ1-НС-M16-9-14
Тип изделия
|
3-9 | 14мм
Диапазон диаметра кабеля Dk, мм
|
15/58,4
Длина резьбы Lp/Общая длина L, мм
|
М16х1,5
Тип и размер резьбы D1
|
16,2-16,7
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
25/25
Размер под ключ S1/S2
|
92 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32608
Артикул
|
ВКВБ1-НС-M20-9-14
Тип изделия
|
3-9 | 14мм
Диапазон диаметра кабеля Dk, мм
|
15/58,4
Длина резьбы Lp/Общая длина L, мм
|
М20х1,5
Тип и размер резьбы D1
|
20,2-20,7
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
27/25
Размер под ключ S1/S2
|
94 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32612
Артикул
|
ВКВБ1-НС-M20-14-20
Тип изделия
|
7-14 | 20мм
Диапазон диаметра кабеля Dk, мм
|
15/64,4
Длина резьбы Lp/Общая длина L, мм
|
М20х1,5
Тип и размер резьбы D1
|
20,2-20,7
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
32/32
Размер под ключ S1/S2
|
150 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32616
Артикул
|
ВКВБ1-НС-M25-14-20
Тип изделия
|
7-14 | 20мм
Диапазон диаметра кабеля Dk, мм
|
15/64,4
Длина резьбы Lp/Общая длина L, мм
|
М25х1,5
Тип и размер резьбы D1
|
25,2-25,7
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
32/32
Размер под ключ S1/S2
|
152 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32620
Артикул
|
ВКВБ1-НС-M25-20-26
Тип изделия
|
12-20 | 26мм
Диапазон диаметра кабеля Dk, мм
|
15/65,6
Длина резьбы Lp/Общая длина L, мм
|
М25х1,5
Тип и размер резьбы D1
|
25,2-25,7
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
40/40
Размер под ключ S1/S2
|
226 гр. 0.11 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32624
Артикул
|
ВКВБ1-НС-M32-20-26
Тип изделия
|
12-20 | 26мм
Диапазон диаметра кабеля Dk, мм
|
20/71,3
Длина резьбы Lp/Общая длина L, мм
|
М32х1,5
Тип и размер резьбы D1
|
32,2-32,7
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
40/40
Размер под ключ S1/S2
|
225 гр. 0.11 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32628
Артикул
|
ВКВБ1-НС-M32-26-33
Тип изделия
|
18-26 | 33мм
Диапазон диаметра кабеля Dk, мм
|
20/81,7
Длина резьбы Lp/Общая длина L, мм
|
М32х1,5
Тип и размер резьбы D1
|
32,2-32,7
Макс. диаметр отверстия в оболочке, мм
|
0-1,6
Диапазон толщины брони В, мм
|
43/43
Размер под ключ S1/S2
|
306 гр. 0.15 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32632
Артикул
|
ВКВБ1-НС-M40-26-33
Тип изделия
|
18-26 | 33мм
Диапазон диаметра кабеля Dk, мм
|
20/83,1
Длина резьбы Lp/Общая длина L, мм
|
М40х1,5
Тип и размер резьбы D1
|
40,2-40,7
Макс. диаметр отверстия в оболочке, мм
|
0-1,6
Диапазон толщины брони В, мм
|
50/43
Размер под ключ S1/S2
|
330 гр. 0.21 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32636
Артикул
|
ВКВБ1-НС-M40-33-38
Тип изделия
|
25-33 | 38мм
Диапазон диаметра кабеля Dk, мм
|
20/83,1
Длина резьбы Lp/Общая длина L, мм
|
М40х1,5
Тип и размер резьбы D1
|
40,2-40,7
Макс. диаметр отверстия в оболочке, мм
|
0,5-2
Диапазон толщины брони В, мм
|
52/52
Размер под ключ S1/S2
|
415 гр. 0.22 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32640
Артикул
|
ВКВБ1-НС-M50-33-38
Тип изделия
|
25-33 | 38мм
Диапазон диаметра кабеля Dk, мм
|
20/83,1
Длина резьбы Lp/Общая длина L, мм
|
М50х1,5
Тип и размер резьбы D1
|
50,2-50,7
Макс. диаметр отверстия в оболочке, мм
|
0,5-2
Диапазон толщины брони В, мм
|
59/52
Размер под ключ S1/S2
|
424 гр. 0.29 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32644
Артикул
|
ВКВБ1-НС-M50-38-45
Тип изделия
|
30-38 | 45мм
Диапазон диаметра кабеля Dk, мм
|
20/87,5
Длина резьбы Lp/Общая длина L, мм
|
М50х1,5
Тип и размер резьбы D1
|
50,2-50,7
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
59/59
Размер под ключ S1/S2
|
524 гр. 0.31 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32648
Артикул
|
ВКВБ1-НС-M50-45-51
Тип изделия
|
37-45 | 51мм
Диапазон диаметра кабеля Dk, мм
|
20/88,6
Длина резьбы Lp/Общая длина L, мм
|
М50х1,5
Тип и размер резьбы D1
|
50,2-50,7
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
64/64
Размер под ключ S1/S2
|
570 гр. 0.36 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32652
Артикул
|
ВКВБ1-НС-M63-45-51
Тип изделия
|
37-45 | 51мм
Диапазон диаметра кабеля Dk, мм
|
22/90,4
Длина резьбы Lp/Общая длина L, мм
|
М63х1,5
Тип и размер резьбы D1
|
63,2-63,7
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
68/64
Размер под ключ S1/S2
|
556 гр. 0.42 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32656
Артикул
|
ВКВБ1-НС-M63-51-57
Тип изделия
|
42-51 | 57мм
Диапазон диаметра кабеля Dk, мм
|
22/95,2
Длина резьбы Lp/Общая длина L, мм
|
М63х1,5
Тип и размер резьбы D1
|
63,2-63,7
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
77/77
Размер под ключ S1/S2
|
814 гр. 0.56 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32660
Артикул
|
ВКВБ1-НС-G3/8-9-14
Тип изделия
|
3-9 | 14мм
Диапазон диаметра кабеля Dk, мм
|
16,5/58,4
Длина резьбы Lp/Общая длина L, мм
|
G3/8-В
Тип и размер резьбы D1
|
16,9-17,2
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
25/25
Размер под ключ S1/S2
|
94 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32664
Артикул
|
ВКВБ1-НС-G1/2-9-14
Тип изделия
|
3-9 | 14мм
Диапазон диаметра кабеля Dk, мм
|
16,5/58,4
Длина резьбы Lp/Общая длина L, мм
|
G1/2-В
Тип и размер резьбы D1
|
21,2-21,7
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
30/25
Размер под ключ S1/S2
|
97 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32668
Артикул
|
ВКВБ1-НС-G1/2-14-20
Тип изделия
|
7-14 | 20мм
Диапазон диаметра кабеля Dk, мм
|
16,5/64,4
Длина резьбы Lp/Общая длина L, мм
|
G1/2-В
Тип и размер резьбы D1
|
21,2-21,7
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
32/32
Размер под ключ S1/S2
|
153 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32672
Артикул
|
ВКВБ1-НС-G3/4-14-20
Тип изделия
|
7-14 | 20мм
Диапазон диаметра кабеля Dk, мм
|
15/64,4
Длина резьбы Lp/Общая длина L, мм
|
G3/4-В
Тип и размер резьбы D1
|
26,6-27,1
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
32/32
Размер под ключ S1/S2
|
152 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32676
Артикул
|
ВКВБ1-НС-G3/4-20-26
Тип изделия
|
12-20 | 26мм
Диапазон диаметра кабеля Dk, мм
|
16,5/65,6
Длина резьбы Lp/Общая длина L, мм
|
G3/4-В
Тип и размер резьбы D1
|
26,6-27,1
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
40/40
Размер под ключ S1/S2
|
227 гр. 0.11 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32680
Артикул
|
ВКВБ1-НС-G1-20-26
Тип изделия
|
12-20 | 26мм
Диапазон диаметра кабеля Dk, мм
|
20,5/71,3
Длина резьбы Lp/Общая длина L, мм
|
G1-В
Тип и размер резьбы D1
|
33,4-33,9
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
43/40
Размер под ключ S1/S2
|
236 гр. 0.13 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32684
Артикул
|
ВКВБ1-НС-G1-26-33
Тип изделия
|
18-26 | 33мм
Диапазон диаметра кабеля Dk, мм
|
20,5/81,7
Длина резьбы Lp/Общая длина L, мм
|
G1-В
Тип и размер резьбы D1
|
33,4-33,9
Макс. диаметр отверстия в оболочке, мм
|
0-1,6
Диапазон толщины брони В, мм
|
43/43
Размер под ключ S1/S2
|
306 гр. 0.15 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32688
Артикул
|
ВКВБ1-НС-G1 ¼-26-33
Тип изделия
|
18-26 | 33мм
Диапазон диаметра кабеля Dk, мм
|
20,5/83,1
Длина резьбы Lp/Общая длина L, мм
|
G1 1/4-В
Тип и размер резьбы D1
|
42,1-42,6
Макс. диаметр отверстия в оболочке, мм
|
0-1,6
Диапазон толщины брони В, мм
|
52/43
Размер под ключ S1/S2
|
325 гр. 0.22 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32692
Артикул
|
ВКВБ1-НС-G1 ¼-33-38
Тип изделия
|
25-33 | 38мм
Диапазон диаметра кабеля Dk, мм
|
20,5/83,1
Длина резьбы Lp/Общая длина L, мм
|
G1 1/4-В
Тип и размер резьбы D1
|
42,1-42,6
Макс. диаметр отверстия в оболочке, мм
|
0,5-2
Диапазон толщины брони В, мм
|
52/52
Размер под ключ S1/S2
|
408 гр. 0.22 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32696
Артикул
|
ВКВБ1-НС-G1 ½-33-38
Тип изделия
|
25-33 | 38мм
Диапазон диаметра кабеля Dk, мм
|
20,5/83,1
Длина резьбы Lp/Общая длина L, мм
|
G1 1/2-В
Тип и размер резьбы D1
|
48-48,5
Макс. диаметр отверстия в оболочке, мм
|
0,5-2
Диапазон толщины брони В, мм
|
59/52
Размер под ключ S1/S2
|
419 гр. 0.29 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32700
Артикул
|
ВКВБ1-НС-G1 ½-38-45
Тип изделия
|
30-38 | 45мм
Диапазон диаметра кабеля Dk, мм
|
20,5/87,5
Длина резьбы Lp/Общая длина L, мм
|
G1 1/2-В
Тип и размер резьбы D1
|
48-48,5
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
59/59
Размер под ключ S1/S2
|
523 гр. 0.31 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32704
Артикул
|
ВКВБ1-НС-G1 ½-42-51
Тип изделия
|
37-42 | 51мм
Диапазон диаметра кабеля Dk, мм
|
20,5/88,6
Длина резьбы Lp/Общая длина L, мм
|
G1 1/2-В
Тип и размер резьбы D1
|
48-48,5
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
64/64
Размер под ключ S1/S2
|
597 гр. 0.36 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32708
Артикул
|
ВКВБ1-НС-G2-45-51
Тип изделия
|
37-45 | 51мм
Диапазон диаметра кабеля Dk, мм
|
22/90,4
Длина резьбы Lp/Общая длина L, мм
|
G2-В
Тип и размер резьбы D1
|
59,8-60,3
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
68/64
Размер под ключ S1/S2
|
562 гр. 0.42 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32712
Артикул
|
ВКВБ1-НС-G2-51-57
Тип изделия
|
42-51 | 57мм
Диапазон диаметра кабеля Dk, мм
|
22/95,2
Длина резьбы Lp/Общая длина L, мм
|
G2-В
Тип и размер резьбы D1
|
59,8-60,3
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
77/77
Размер под ключ S1/S2
|
827 гр. 0.56 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32716
Артикул
|
ВКВБ1-НС-К3/8-9-14
Тип изделия
|
3-9 | 14мм
Диапазон диаметра кабеля Dk, мм
|
16,5/59,9
Длина резьбы Lp/Общая длина L, мм
|
К3/8
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
25/25
Размер под ключ S1/S2
|
97 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32720
Артикул
|
ВКВБ1-НС-К1/2-9-14
Тип изделия
|
3-9 | 14мм
Диапазон диаметра кабеля Dk, мм
|
21/64,4
Длина резьбы Lp/Общая длина L, мм
|
К1/2
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
30/25
Размер под ключ S1/S2
|
108 гр. 0.06 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32724
Артикул
|
ВКВБ1-НС-К1/2-14-20
Тип изделия
|
7-14 | 20мм
Диапазон диаметра кабеля Dk, мм
|
21/70,4
Длина резьбы Lp/Общая длина L, мм
|
К1/2
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
32/32
Размер под ключ S1/S2
|
165 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32728
Артикул
|
ВКВБ1-НС-К3/4-14-20
Тип изделия
|
7-14 | 20мм
Диапазон диаметра кабеля Dk, мм
|
21,5/70,9
Длина резьбы Lp/Общая длина L, мм
|
К3/4
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
32/32
Размер под ключ S1/S2
|
166 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32732
Артикул
|
ВКВБ1-НС-К3/4-20-26
Тип изделия
|
12-20 | 26мм
Диапазон диаметра кабеля Dk, мм
|
21,5/72,1
Длина резьбы Lp/Общая длина L, мм
|
К3/4
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
40/40
Размер под ключ S1/S2
|
241 гр. 0.12 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32736
Артикул
|
ВКВБ1-НС-К1-20-26
Тип изделия
|
12-20 | 26мм
Диапазон диаметра кабеля Dk, мм
|
26,5/77,8
Длина резьбы Lp/Общая длина L, мм
|
К1
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
43/40
Размер под ключ S1/S2
|
258 гр. 0.14 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32740
Артикул
|
ВКВБ1-НС-К1-26-33
Тип изделия
|
18-26 | 33мм
Диапазон диаметра кабеля Dk, мм
|
26,5/88,2
Длина резьбы Lp/Общая длина L, мм
|
К1
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0-1,6
Диапазон толщины брони В, мм
|
43/43
Размер под ключ S1/S2
|
329 гр. 0.16 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32744
Артикул
|
ВКВБ1-НС-К1 ¼-26-33
Тип изделия
|
18-26 | 33мм
Диапазон диаметра кабеля Dk, мм
|
27/90,1
Длина резьбы Lp/Общая длина L, мм
|
К1 1/4
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0-1,6
Диапазон толщины брони В, мм
|
52/43
Размер под ключ S1/S2
|
356 гр. 0.24 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32748
Артикул
|
ВКВБ1-НС-К1 ¼-33-38
Тип изделия
|
25-33 | 38мм
Диапазон диаметра кабеля Dk, мм
|
27/90,1
Длина резьбы Lp/Общая длина L, мм
|
К1 1/4
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0,5-2
Диапазон толщины брони В, мм
|
52/52
Размер под ключ S1/S2
|
439 гр. 0.24 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32752
Артикул
|
ВКВБ1-НС-К1 ½-33-38
Тип изделия
|
25-33 | 38мм
Диапазон диаметра кабеля Dk, мм
|
27,5/90,6
Длина резьбы Lp/Общая длина L, мм
|
К1 1/2
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0,5-2
Диапазон толщины брони В, мм
|
59/52
Размер под ключ S1/S2
|
462 гр. 0.32 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32756
Артикул
|
ВКВБ1-НС-К1 ½-38-45
Тип изделия
|
30-38 | 45мм
Диапазон диаметра кабеля Dk, мм
|
27,5/95
Длина резьбы Lp/Общая длина L, мм
|
К1 1/2
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
59/59
Размер под ключ S1/S2
|
567 гр. 0.33 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32760
Артикул
|
ВКВБ1-НС-К2-45-51
Тип изделия
|
37-45 | 51мм
Диапазон диаметра кабеля Dk, мм
|
28/96,4
Длина резьбы Lp/Общая длина L, мм
|
К2
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
68/64
Размер под ключ S1/S2
|
596 гр. 0.44 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32764
Артикул
|
ВКВБ1-НС-К2-51-57
Тип изделия
|
42-51 | 57мм
Диапазон диаметра кабеля Dk, мм
|
28/101,2
Длина резьбы Lp/Общая длина L, мм
|
К2
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
77/77
Размер под ключ S1/S2
|
860 гр. 0.6 см³ 1шт
Упаковка
|
Узнать цену
|
| С уплотнителем из резины МБС (-40 ~ +100°C) | |||||||||
| zeta32603
Артикул
|
ВКВБ1-НР-M16-9-14
Тип изделия
|
3-9 | 14мм
Диапазон диаметра кабеля Dk, мм
|
15/58,4
Длина резьбы Lp/Общая длина L, мм
|
М16х1,5
Тип и размер резьбы D1
|
16,2-16,7
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
25/25
Размер под ключ S1/S2
|
92 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32607
Артикул
|
ВКВБ1-НР-M20-9-14
Тип изделия
|
3-9 | 14мм
Диапазон диаметра кабеля Dk, мм
|
15/58,4
Длина резьбы Lp/Общая длина L, мм
|
М20х1,5
Тип и размер резьбы D1
|
20,2-20,7
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
27/25
Размер под ключ S1/S2
|
94 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32611
Артикул
|
ВКВБ1-НР-M20-14-20
Тип изделия
|
7-14 | 20мм
Диапазон диаметра кабеля Dk, мм
|
15/64,4
Длина резьбы Lp/Общая длина L, мм
|
М20х1,5
Тип и размер резьбы D1
|
20,2-20,7
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
32/32
Размер под ключ S1/S2
|
150 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32615
Артикул
|
ВКВБ1-НР-M25-14-20
Тип изделия
|
7-14 | 20мм
Диапазон диаметра кабеля Dk, мм
|
15/64,4
Длина резьбы Lp/Общая длина L, мм
|
М25х1,5
Тип и размер резьбы D1
|
25,2-25,7
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
32/32
Размер под ключ S1/S2
|
152 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32619
Артикул
|
ВКВБ1-НР-M25-20-26
Тип изделия
|
12-20 | 26мм
Диапазон диаметра кабеля Dk, мм
|
15/65,6
Длина резьбы Lp/Общая длина L, мм
|
М25х1,5
Тип и размер резьбы D1
|
25,2-25,7
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
40/40
Размер под ключ S1/S2
|
226 гр. 0.11 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32623
Артикул
|
ВКВБ1-НР-M32-20-26
Тип изделия
|
12-20 | 26мм
Диапазон диаметра кабеля Dk, мм
|
20/71,3
Длина резьбы Lp/Общая длина L, мм
|
М32х1,5
Тип и размер резьбы D1
|
32,2-32,7
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
40/40
Размер под ключ S1/S2
|
225 гр. 0.11 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32627
Артикул
|
ВКВБ1-НР-M32-26-33
Тип изделия
|
18-26 | 33мм
Диапазон диаметра кабеля Dk, мм
|
20/81,7
Длина резьбы Lp/Общая длина L, мм
|
М32х1,5
Тип и размер резьбы D1
|
32,2-32,7
Макс. диаметр отверстия в оболочке, мм
|
0-1,6
Диапазон толщины брони В, мм
|
43/43
Размер под ключ S1/S2
|
306 гр. 0.15 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32631
Артикул
|
ВКВБ1-НР-M40-26-33
Тип изделия
|
18-26 | 33мм
Диапазон диаметра кабеля Dk, мм
|
20/83,1
Длина резьбы Lp/Общая длина L, мм
|
М40х1,5
Тип и размер резьбы D1
|
40,2-40,7
Макс. диаметр отверстия в оболочке, мм
|
0-1,6
Диапазон толщины брони В, мм
|
50/43
Размер под ключ S1/S2
|
330 гр. 0.21 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32635
Артикул
|
ВКВБ1-НР-M40-33-38
Тип изделия
|
25-33 | 38мм
Диапазон диаметра кабеля Dk, мм
|
20/83,1
Длина резьбы Lp/Общая длина L, мм
|
М40х1,5
Тип и размер резьбы D1
|
40,2-40,7
Макс. диаметр отверстия в оболочке, мм
|
0,5-2
Диапазон толщины брони В, мм
|
52/52
Размер под ключ S1/S2
|
415 гр. 0.22 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32639
Артикул
|
ВКВБ1-НР-M50-33-38
Тип изделия
|
25-33 | 38мм
Диапазон диаметра кабеля Dk, мм
|
20/83,1
Длина резьбы Lp/Общая длина L, мм
|
М50х1,5
Тип и размер резьбы D1
|
50,2-50,7
Макс. диаметр отверстия в оболочке, мм
|
0,5-2
Диапазон толщины брони В, мм
|
59/52
Размер под ключ S1/S2
|
424 гр. 0.29 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32643
Артикул
|
ВКВБ1-НР-M50-38-45
Тип изделия
|
30-38 | 45мм
Диапазон диаметра кабеля Dk, мм
|
20/87,5
Длина резьбы Lp/Общая длина L, мм
|
М50х1,5
Тип и размер резьбы D1
|
50,2-50,7
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
59/59
Размер под ключ S1/S2
|
524 гр. 0.31 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32647
Артикул
|
ВКВБ1-НР-M50-45-51
Тип изделия
|
37-45 | 51мм
Диапазон диаметра кабеля Dk, мм
|
20/88,6
Длина резьбы Lp/Общая длина L, мм
|
М50х1,5
Тип и размер резьбы D1
|
50,2-50,7
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
64/64
Размер под ключ S1/S2
|
570 гр. 0.36 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32651
Артикул
|
ВКВБ1-НР-M63-45-51
Тип изделия
|
37-45 | 51мм
Диапазон диаметра кабеля Dk, мм
|
22/90,4
Длина резьбы Lp/Общая длина L, мм
|
М63х1,5
Тип и размер резьбы D1
|
63,2-63,7
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
68/64
Размер под ключ S1/S2
|
556 гр. 0.42 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32655
Артикул
|
ВКВБ1-НР-M63-51-57
Тип изделия
|
42-51 | 57мм
Диапазон диаметра кабеля Dk, мм
|
22/95,2
Длина резьбы Lp/Общая длина L, мм
|
М63х1,5
Тип и размер резьбы D1
|
63,2-63,7
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
77/77
Размер под ключ S1/S2
|
814 гр. 0.56 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32659
Артикул
|
ВКВБ1-НР-G3/8-9-14
Тип изделия
|
3-9 | 14мм
Диапазон диаметра кабеля Dk, мм
|
16,5/58,4
Длина резьбы Lp/Общая длина L, мм
|
G3/8-В
Тип и размер резьбы D1
|
16,9-17,2
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
25/25
Размер под ключ S1/S2
|
94 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32663
Артикул
|
ВКВБ1-НР-G1/2-9-14
Тип изделия
|
3-9 | 14мм
Диапазон диаметра кабеля Dk, мм
|
16,5/58,4
Длина резьбы Lp/Общая длина L, мм
|
G1/2-В
Тип и размер резьбы D1
|
21,2-21,7
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
30/25
Размер под ключ S1/S2
|
97 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32667
Артикул
|
ВКВБ1-НР-G1/2-14-20
Тип изделия
|
7-14 | 20мм
Диапазон диаметра кабеля Dk, мм
|
16,5/64,4
Длина резьбы Lp/Общая длина L, мм
|
G1/2-В
Тип и размер резьбы D1
|
21,2-21,7
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
32/32
Размер под ключ S1/S2
|
153 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32671
Артикул
|
ВКВБ1-НР-G3/4-14-20
Тип изделия
|
7-14 | 20мм
Диапазон диаметра кабеля Dk, мм
|
16,5/64,4
Длина резьбы Lp/Общая длина L, мм
|
G3/4-В
Тип и размер резьбы D1
|
26,6-27,1
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
32/32
Размер под ключ S1/S2
|
152 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32675
Артикул
|
ВКВБ1-НР-G3/4-20-26
Тип изделия
|
12-20 | 26мм
Диапазон диаметра кабеля Dk, мм
|
16,5/65,6
Длина резьбы Lp/Общая длина L, мм
|
G3/4-В
Тип и размер резьбы D1
|
26,6-27,1
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
40/40
Размер под ключ S1/S2
|
227 гр. 0.11 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32679
Артикул
|
ВКВБ1-НР-G1-20-26
Тип изделия
|
12-20 | 26мм
Диапазон диаметра кабеля Dk, мм
|
20,5/71,3
Длина резьбы Lp/Общая длина L, мм
|
G1-В
Тип и размер резьбы D1
|
33,4-33,9
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
43/40
Размер под ключ S1/S2
|
236 гр. 0.13 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32683
Артикул
|
ВКВБ1-НР-G1-26-33
Тип изделия
|
18-26 | 33мм
Диапазон диаметра кабеля Dk, мм
|
20,5/81,7
Длина резьбы Lp/Общая длина L, мм
|
G1-В
Тип и размер резьбы D1
|
33,4-33,9
Макс. диаметр отверстия в оболочке, мм
|
0-1,6
Диапазон толщины брони В, мм
|
43/43
Размер под ключ S1/S2
|
306 гр. 0.15 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32687
Артикул
|
ВКВБ1-НР-G1 ¼-26-33
Тип изделия
|
18-26 | 33мм
Диапазон диаметра кабеля Dk, мм
|
20,5/83,1
Длина резьбы Lp/Общая длина L, мм
|
G1 1/4-В
Тип и размер резьбы D1
|
42,1-42,6
Макс. диаметр отверстия в оболочке, мм
|
0-1,6
Диапазон толщины брони В, мм
|
52/43
Размер под ключ S1/S2
|
325 гр. 0.22 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32691
Артикул
|
ВКВБ1-НР-G1 ¼-33-38
Тип изделия
|
25-33 | 38мм
Диапазон диаметра кабеля Dk, мм
|
20,5/83,1
Длина резьбы Lp/Общая длина L, мм
|
G1 1/4-В
Тип и размер резьбы D1
|
42,1-42,6
Макс. диаметр отверстия в оболочке, мм
|
0,5-2
Диапазон толщины брони В, мм
|
52/52
Размер под ключ S1/S2
|
408 гр. 0.22 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32695
Артикул
|
ВКВБ1-НР-G1 ½-33-38
Тип изделия
|
25-33 | 38мм
Диапазон диаметра кабеля Dk, мм
|
20,5/83,1
Длина резьбы Lp/Общая длина L, мм
|
G1 1/2-В
Тип и размер резьбы D1
|
48-48,5
Макс. диаметр отверстия в оболочке, мм
|
0,5-2
Диапазон толщины брони В, мм
|
59/52
Размер под ключ S1/S2
|
419 гр. 0.29 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32699
Артикул
|
ВКВБ1-НР-G1 ½-38-45
Тип изделия
|
30-38 | 45мм
Диапазон диаметра кабеля Dk, мм
|
20,5/87,5
Длина резьбы Lp/Общая длина L, мм
|
G1 1/2-В
Тип и размер резьбы D1
|
48-48,5
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
59/59
Размер под ключ S1/S2
|
523 гр. 0.31 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32703
Артикул
|
ВКВБ1-НР-G1 ½-42-51
Тип изделия
|
37-42 | 51мм
Диапазон диаметра кабеля Dk, мм
|
20,5/88,6
Длина резьбы Lp/Общая длина L, мм
|
G1 1/2-В
Тип и размер резьбы D1
|
48-48,5
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
64/64
Размер под ключ S1/S2
|
597 гр. 0.36 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32707
Артикул
|
ВКВБ1-НР-G2-45-51
Тип изделия
|
37-45 | 51мм
Диапазон диаметра кабеля Dk, мм
|
22/90,4
Длина резьбы Lp/Общая длина L, мм
|
G2-В
Тип и размер резьбы D1
|
59,8-60,3
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
68/64
Размер под ключ S1/S2
|
562 гр. 0.42 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32711
Артикул
|
ВКВБ1-НР-G2-51-57
Тип изделия
|
42-51 | 57мм
Диапазон диаметра кабеля Dk, мм
|
22/95,2
Длина резьбы Lp/Общая длина L, мм
|
G2-В
Тип и размер резьбы D1
|
59,8-60,3
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
77/77
Размер под ключ S1/S2
|
827 гр. 0.56 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32715
Артикул
|
ВКВБ1-НР-К3/8-9-14
Тип изделия
|
3-9 | 14мм
Диапазон диаметра кабеля Dk, мм
|
16,5/59,9
Длина резьбы Lp/Общая длина L, мм
|
К3/8
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
25/25
Размер под ключ S1/S2
|
97 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32719
Артикул
|
ВКВБ1-НР-К1/2-9-14
Тип изделия
|
3-9 | 14мм
Диапазон диаметра кабеля Dk, мм
|
21/64,4
Длина резьбы Lp/Общая длина L, мм
|
К1/2
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
30/25
Размер под ключ S1/S2
|
108 гр. 0.06 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32723
Артикул
|
ВКВБ1-НР-К1/2-14-20
Тип изделия
|
7-14 | 20мм
Диапазон диаметра кабеля Dk, мм
|
21/70,4
Длина резьбы Lp/Общая длина L, мм
|
К1/2
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
32/32
Размер под ключ S1/S2
|
165 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32727
Артикул
|
ВКВБ1-НР-К3/4-14-20
Тип изделия
|
7-14 | 20мм
Диапазон диаметра кабеля Dk, мм
|
21,5/70,9
Длина резьбы Lp/Общая длина L, мм
|
К3/4
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
32/32
Размер под ключ S1/S2
|
166 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32731
Артикул
|
ВКВБ1-НР-К3/4-20-26
Тип изделия
|
12-20 | 26мм
Диапазон диаметра кабеля Dk, мм
|
21,5/72,1
Длина резьбы Lp/Общая длина L, мм
|
К3/4
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
40/40
Размер под ключ S1/S2
|
241 гр. 0.12 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32735
Артикул
|
ВКВБ1-НР-К1-20-26
Тип изделия
|
12-20 | 26мм
Диапазон диаметра кабеля Dk, мм
|
26,5/77,8
Длина резьбы Lp/Общая длина L, мм
|
К1
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0-1,25
Диапазон толщины брони В, мм
|
43/40
Размер под ключ S1/S2
|
258 гр. 0.14 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32739
Артикул
|
ВКВБ1-НР-К1-26-33
Тип изделия
|
18-26 | 33мм
Диапазон диаметра кабеля Dk, мм
|
26,5/88,2
Длина резьбы Lp/Общая длина L, мм
|
К1
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0-1,6
Диапазон толщины брони В, мм
|
43/43
Размер под ключ S1/S2
|
329 гр. 0.16 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32743
Артикул
|
ВКВБ1-НР-К1 ¼-26-33
Тип изделия
|
18-26 | 33мм
Диапазон диаметра кабеля Dk, мм
|
27/90,1
Длина резьбы Lp/Общая длина L, мм
|
К1 1/4
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0-1,6
Диапазон толщины брони В, мм
|
52/43
Размер под ключ S1/S2
|
356 гр. 0.24 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32747
Артикул
|
ВКВБ1-НР-К1 ¼-33-38
Тип изделия
|
25-33 | 38мм
Диапазон диаметра кабеля Dk, мм
|
27/90,1
Длина резьбы Lp/Общая длина L, мм
|
К1 1/4
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0,5-2
Диапазон толщины брони В, мм
|
52/52
Размер под ключ S1/S2
|
439 гр. 0.24 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32751
Артикул
|
ВКВБ1-НР-К1 ½-33-38
Тип изделия
|
25-33 | 38мм
Диапазон диаметра кабеля Dk, мм
|
27,5/90,6
Длина резьбы Lp/Общая длина L, мм
|
К1 1/2
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0,5-2
Диапазон толщины брони В, мм
|
59/52
Размер под ключ S1/S2
|
462 гр. 0.32 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32755
Артикул
|
ВКВБ1-НР-К1 ½-38-45
Тип изделия
|
30-38 | 45мм
Диапазон диаметра кабеля Dk, мм
|
27,5/95
Длина резьбы Lp/Общая длина L, мм
|
К1 1/2
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
59/59
Размер под ключ S1/S2
|
567 гр. 0.33 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32759
Артикул
|
ВКВБ1-НР-К2-45-51
Тип изделия
|
37-45 | 51мм
Диапазон диаметра кабеля Dk, мм
|
28/96,4
Длина резьбы Lp/Общая длина L, мм
|
К2
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
68/64
Размер под ключ S1/S2
|
596 гр. 0.44 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta32763
Артикул
|
ВКВБ1-НР-К2-51-57
Тип изделия
|
42-51 | 57мм
Диапазон диаметра кабеля Dk, мм
|
28/101,2
Длина резьбы Lp/Общая длина L, мм
|
К2
Тип и размер резьбы D1
|
—
Макс. диаметр отверстия в оболочке, мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
77/77
Размер под ключ S1/S2
|
860 гр. 0.6 см³ 1шт
Упаковка
|
Узнать цену
|
Описание товара

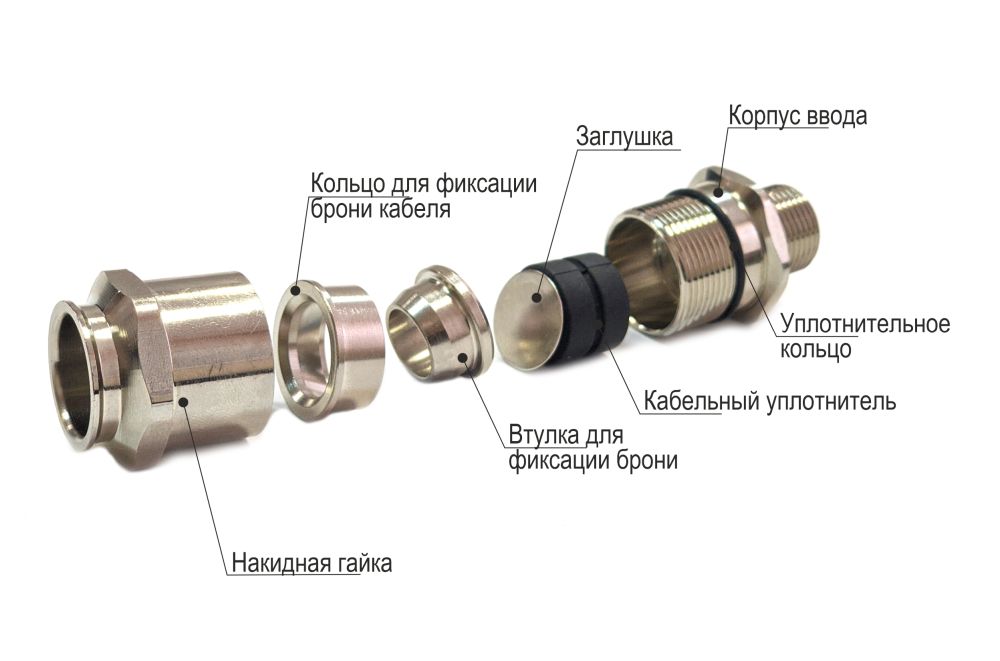

Кабельный ввод ВКВБ1 предназначен для обеспечения надёжного и безопасного ввода и фиксации бронированного кабеля в корпус взрывозащищённого электротехнического устройства с уплотнением внутренней оболочки кабеля и закрепления брони с обеспечением надёжного электрического соединения металлической брони кабеля и корпуса устройства c металлической оболочкой электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Ex-вводы ВКВБ1 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
Ex-вводы типа ВКВБ1 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Металлические части Ex-вводов изготовлены из шестигранных прутков:
- Для Ex-вводов типва ВКВБ1-Л[Х] - латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84;
- для Ex-вводов типа ВКВБ1-Н[Х] – нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014.
Ex-кабельные вводы типа ВКВ изготавливаются с уплотнительными элементами из двух материалов:
- для Ex-вводов типа ВКВБ1-[Х]Р – из масло-бензостойкой резины МБС;
- для Ex-вводов типа ВКВБ1-[Х]С – из термостойкой силиконовой резины.
Ex-вводы типа ВКВ2 изготавливаются с метрической резьбой М по ГОСТ 24705-2004, с цилиндрической трубной резьбой «G» по ГОСТ 6357-81 и с конической резьбой К по ГОСТ 6111-52 В конструкции Ex-вводов типа ВКВБ1 предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.
Состав комплекта:
- Корпус ввода
- Защитное уплотнительное кольцо
- Кабельный уплотнитель
- Заглушка
- Втулка для фиксации брони
- Кольцо для фиксации брони кабеля
- Накидная гайка
