Муфты трубные ТР (труба-труба)
Подбор по параметрам
Очистить все параметры
Муфты трубные ТР (труба-труба)
| Вид изделия | Муфта трубная |
| Температура транспортировки, монтажа и эксплуатации | от -45 до +250 °С |
| Стeпень IP | IP30 |
| Климатическое исполнение | У 3 |
| Код классификации по ГОСТ Р МЭК 61386.1-2014 | 025601302200 |
| Изготавливается по | ТУ 27.33.13.130-042-99856433-2020 |
| Материал | Оцинкованная сталь |
| Бренд | ГОФРОМАТИК |
Описание

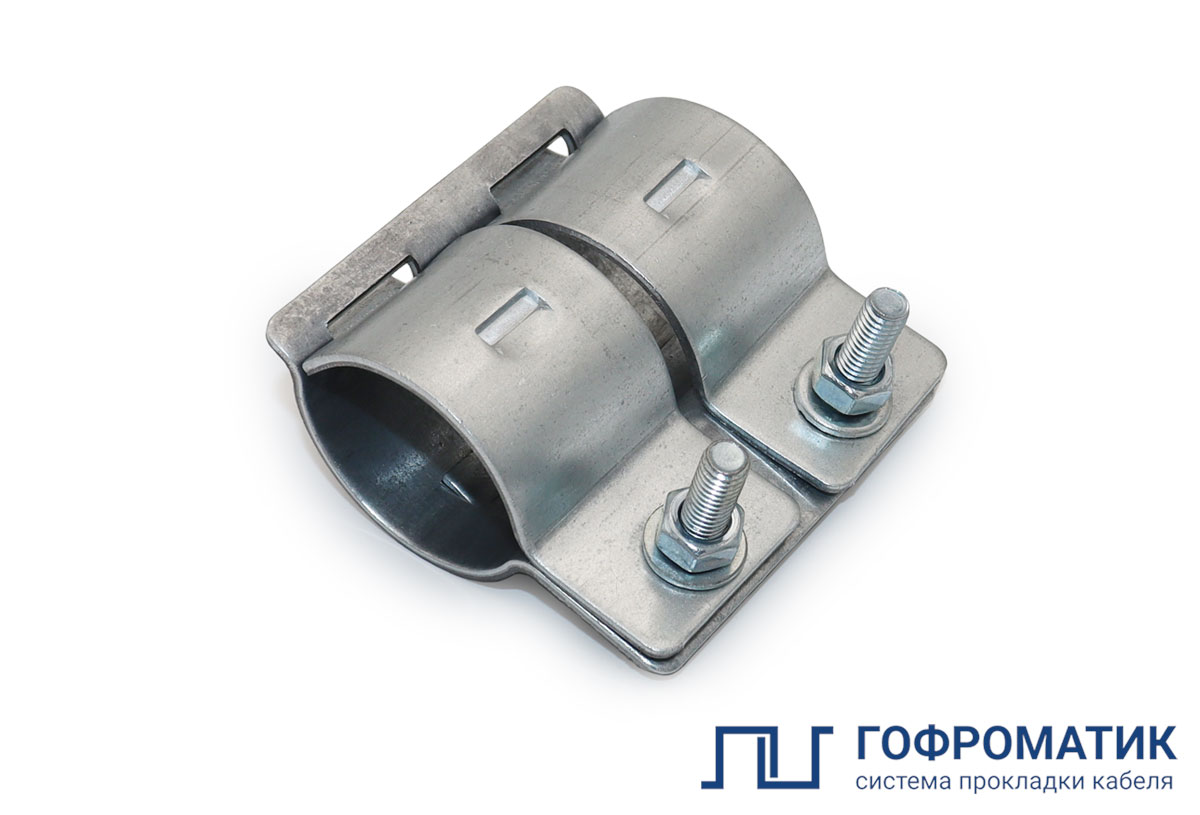

Муфты трубные ТР (или хомуты для труб) применяются для соединения между собой стальных труб, не имеющих резьбы, труб с металлорукавами или вводными патрубками У476 - У479.
Состоят из полукоцец и болтов с гайками стягивающие изделие при крепелении трубы или металлорукава.

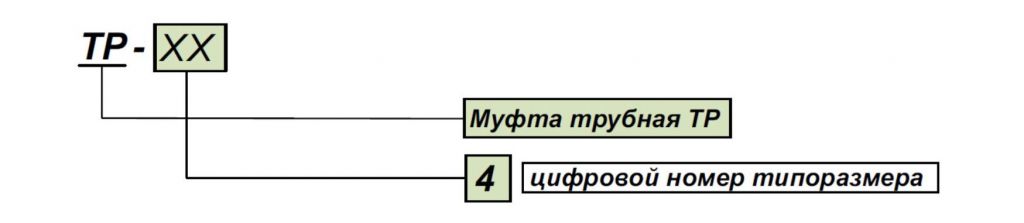

Расшифровка обозначения элемента:
Состав комплекта:
- 1. Большое полукольцо.
- 2. Малое полукольцо.
- 3. Болт.
- 4. Шайба.
- 5. Гайка.
BIM и 3D модели
Документы
Описание
Муфты трубные ТР (или хомуты для труб) применяются для соединения между собой стальных труб, не имеющих резьбы, труб с металлорукавами или вводными патрубками У476 - У479.
Состоят из полукоцец и болтов с гайками стягивающие изделие при крепелении трубы или металлорукава.
Расшифровка обозначения элемента:
Состав комплекта:
- 1. Большое полукольцо.
- 2. Малое полукольцо.
- 3. Болт.
- 4. Шайба.
- 5. Гайка.
|
Артикул |
Тип изделия |
Размеры, мм |
Условный размер трубы мм |
Диапазон внешнего диаметра трубы, Dmp мм |
Совместимый вводной патрубок |
Упаковка |
Узнать цену |
|||
|---|---|---|---|---|---|---|---|---|---|---|
|
Lк |
под ключ S |
L |
B |
|||||||
|
Артикул
|
Тип изделия
|
28 Размер Lк
|
10 Размер под ключ S
|
15мм Условный размер трубы мм
|
58 Размер L
|
43,5 Размер B
|
19-25 Диапазон внешнего диаметра трубы, Dmp мм
|
У475 Совместимый вводной патрубок
|
81 гр. 0.07 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
28 Размер Lк
|
10 Размер под ключ S
|
20 мм Условный размер трубы мм
|
58 Размер L
|
50 Размер B
|
24-29 Диапазон внешнего диаметра трубы, Dmp мм
|
У476 Совместимый вводной патрубок
|
94 гр. 0.09 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
29,5 Размер Lк
|
10 Размер под ключ S
|
25 мм Условный размер трубы мм
|
62 Размер L
|
66,5 Размер B
|
30-34 Диапазон внешнего диаметра трубы, Dmp мм
|
У477 Совместимый вводной патрубок
|
159 гр. 0.16 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
48 Размер Lк
|
10 Размер под ключ S
|
32; 40 мм Условный размер трубы мм
|
98 Размер L
|
78,5 Размер B
|
40-49 Диапазон внешнего диаметра трубы, Dmp мм
|
У478, У481 Совместимый вводной патрубок
|
290 гр. 0.44 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
48 Размер Lк
|
10 Размер под ключ S
|
50 мм Условный размер трубы мм
|
98 Размер L
|
90 Размер B
|
52,5-61 Диапазон внешнего диаметра трубы, Dmp мм
|
У479 Совместимый вводной патрубок
|
334 гр. 0.59 см³ 1шт Упаковка
|
?
Цена
|
- Размер Lк
- 28
- Размер под ключ S
- 10
- Условный размер трубы мм
- 15мм
- Размер L
- 58
- Размер B
- 43,5
- Диапазон внешнего диаметра трубы, Dmp мм
- 19-25
- Совместимый вводной патрубок
- У475
- Упаковка
-
81 гр.
0.07 см³
1шт
- Размер Lк
- 28
- Размер под ключ S
- 10
- Условный размер трубы мм
- 20 мм
- Размер L
- 58
- Размер B
- 50
- Диапазон внешнего диаметра трубы, Dmp мм
- 24-29
- Совместимый вводной патрубок
- У476
- Упаковка
-
94 гр.
0.09 см³
1шт
- Размер Lк
- 29,5
- Размер под ключ S
- 10
- Условный размер трубы мм
- 25 мм
- Размер L
- 62
- Размер B
- 66,5
- Диапазон внешнего диаметра трубы, Dmp мм
- 30-34
- Совместимый вводной патрубок
- У477
- Упаковка
-
159 гр.
0.16 см³
1шт
- Размер Lк
- 48
- Размер под ключ S
- 10
- Условный размер трубы мм
- 32; 40 мм
- Размер L
- 98
- Размер B
- 78,5
- Диапазон внешнего диаметра трубы, Dmp мм
- 40-49
- Совместимый вводной патрубок
- У478, У481
- Упаковка
-
290 гр.
0.44 см³
1шт
- Размер Lк
- 48
- Размер под ключ S
- 10
- Условный размер трубы мм
- 50 мм
- Размер L
- 98
- Размер B
- 90
- Диапазон внешнего диаметра трубы, Dmp мм
- 52,5-61
- Совместимый вводной патрубок
- У479
- Упаковка
-
334 гр.
0.59 см³
1шт
