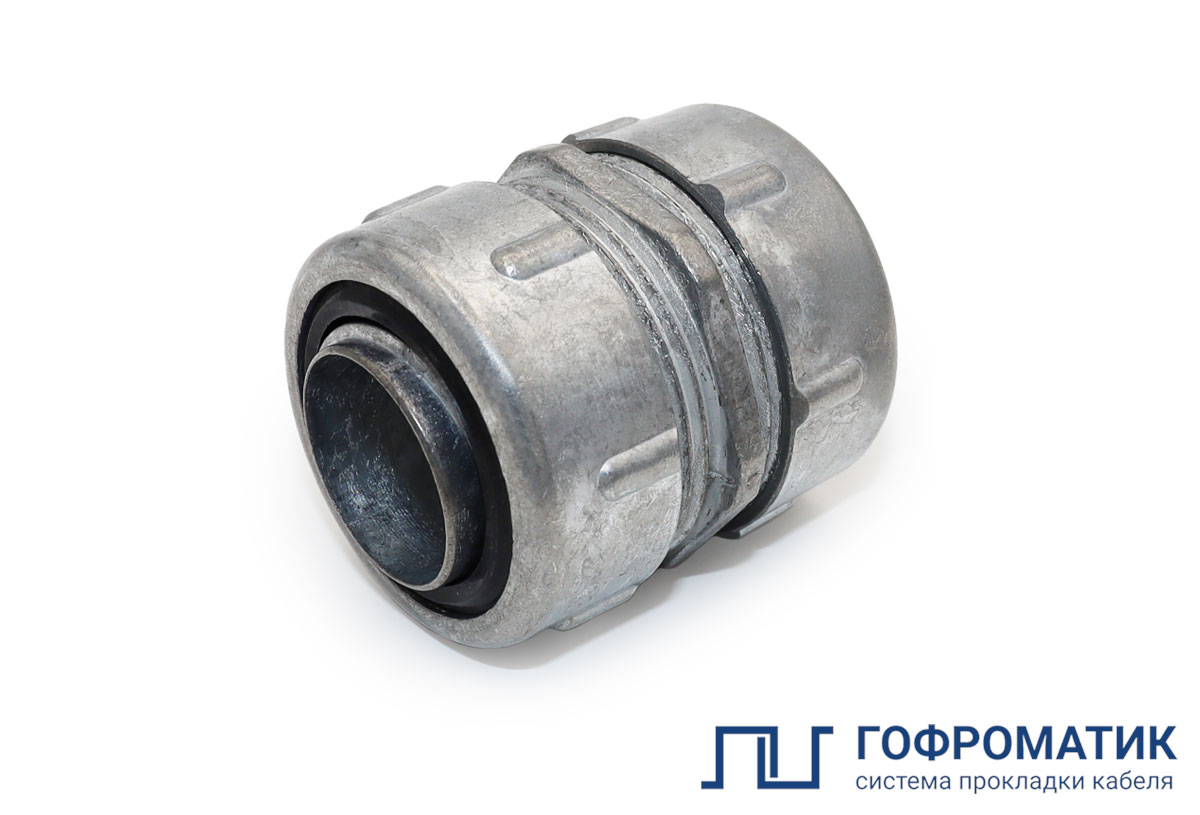

Муфты соединительные МСМ (рукав-рукав)
| Вид изделия | Муфта соединительная |
| Материал | Сплав цинка |
| Температура транспортировки, монтажа и эксплуатации | от -40 °С до +100 °С |
| Климатическое исполнение | У 2 |
| Материал уплотнителя | Резина маслостойкая |
| Стeпень IP | IP54 |
| Код классификации по ГОСТ Р МЭК 61386.1-2014 | 024241542210 |
| Изготавливается по | ТУ 25.99.29-076-99856433-2026 |
| Бренд | ГОФРОМАТИК |
Назначение
- Простота монтажа;
- Дополнительное уплотнение ввода;
- Надежное, герметичное соединение отрезков металлорукавов , ШЭМ (Р3-Ц, Р3-ЦП, МРПИ) путем стыковки друг с другом;
Для соединения двух отрезков металлорукава, металлорукава в пвх оболочке (Р3-Ц, Р3-ЦП, МРПИ) применяется соединитель МСМ.
Состав комплекта:
- 1 - Корпус;
- 2 - Оконцеватель (2шт.);
- 3 - Уплотнитель (2шт.);
- 4 - Накидная гайка (2шт.).
BIM и 3D модели
Документы
Описание
- Простота монтажа;
- Дополнительное уплотнение ввода;
- Надежное, герметичное соединение отрезков металлорукавов , ШЭМ (Р3-Ц, Р3-ЦП, МРПИ) путем стыковки друг с другом;
Для соединения двух отрезков металлорукава, металлорукава в пвх оболочке (Р3-Ц, Р3-ЦП, МРПИ) применяется соединитель МСМ.
Состав комплекта:
- 1 - Корпус;
- 2 - Оконцеватель (2шт.);
- 3 - Уплотнитель (2шт.);
- 4 - Накидная гайка (2шт.).
|
Артикул |
Тип изделия |
Размеры, мм |
Упаковка |
Узнать цену |
||
|---|---|---|---|---|---|---|
|
Dмр / D, мм |
L* |
под ключ S1/S2 |
||||
|
Артикул
|
Тип изделия
|
14,4 / 18,8 Размер Dмр / D, мм
|
42,8 Размер L*
|
28,5 / ∅29 Размер под ключ S1/S2
|
56 гр. 0.03 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
18,9 / 23,8 Размер Dмр / D, мм
|
44,4 Размер L*
|
32,5/ ∅35 Размер под ключ S1/S2
|
76 гр. 0.04 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
24,3 / 29,3 Размер Dмр / D, мм
|
50,5 Размер L*
|
41/ ∅42 Размер под ключ S1/S2
|
97 гр. 0.06 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
30,0 / 36,3 Размер Dмр / D, мм
|
55,5 Размер L*
|
49,5/ ∅51 Размер под ключ S1/S2
|
150 гр. 0.1 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
36,0 / 43,8 Размер Dмр / D, мм
|
55,7 Размер L*
|
56,5/ ∅59 Размер под ключ S1/S2
|
220 гр. 0.15 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
47,6 / 56,0 Размер Dмр / D, мм
|
63 Размер L*
|
68/ ∅70 Размер под ключ S1/S2
|
256 гр. 0.21 см³ 1шт Упаковка
|
?
Цена
|
- Размер Dмр / D, мм
- 14,4 / 18,8
- Размер L*
- 42,8
- Размер под ключ S1/S2
- 28,5 / ∅29
- Упаковка
-
56 гр.
0.03 см³
1шт
- Размер Dмр / D, мм
- 18,9 / 23,8
- Размер L*
- 44,4
- Размер под ключ S1/S2
- 32,5/ ∅35
- Упаковка
-
76 гр.
0.04 см³
1шт
- Размер Dмр / D, мм
- 24,3 / 29,3
- Размер L*
- 50,5
- Размер под ключ S1/S2
- 41/ ∅42
- Упаковка
-
97 гр.
0.06 см³
1шт
- Размер Dмр / D, мм
- 30,0 / 36,3
- Размер L*
- 55,5
- Размер под ключ S1/S2
- 49,5/ ∅51
- Упаковка
-
150 гр.
0.1 см³
1шт
- Размер Dмр / D, мм
- 36,0 / 43,8
- Размер L*
- 55,7
- Размер под ключ S1/S2
- 56,5/ ∅59
- Упаковка
-
220 гр.
0.15 см³
1шт
- Размер Dмр / D, мм
- 47,6 / 56,0
- Размер L*
- 63
- Размер под ключ S1/S2
- 68/ ∅70
- Упаковка
-
256 гр.
0.21 см³
1шт
