Металлорукав МПГ нг в ПВХ изоляции - черный
Технические характеристики
 Вид изделия |
Металлорукав |
 Наличие покрытия |
ПВХ оболочка |
 Цвет |
черный |
 Климатическое исполнение |
У 1 |
 Степень защиты |
IP67 |
 Температура монтажа |
от -45 до +90 °С |
|
Температура эксплуатации |
от -60 до +90 °С |
 Прочность при сжатии |
Не менее 1250 H |
 Предел прочности при растяжении |
Не менее 1000 Н |
 Код классификации по ГОСТ Р МЭК 61386.1-2014 |
44522367441 |
 Изготавливается по |
ТУ 27.33.13.130-030-99856433-2018 |
|
Сертификат |
РОСС RU.АД07.Н00357 |
|
Пожарный сертификат |
ССБК.RU.ПБ31.Н00040 |
 Материал |
Оцинкованная лента |
Техническая документация
ᐁ Развернуть ᐁ
Размеры
| Артикул | Тип изделия | Условный проход | Внутренний диаметр d1 | Внешний диаметр D2, мм | Длина бухты, м | Шаг навивки F | Прочность на разрыв, Н | Мин. радиус изгиба, мм | Упак. | Узнать цену |
| zeta42818
Артикул
|
МПГ нг
Тип изделия
|
12 мм
Условный проход
|
11.2
Внутренний диаметр d1
|
17,1
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
6,3
Шаг навивки F
|
150
Прочность на разрыв, Н
|
60
Мин. радиус изгиба, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta42811
Артикул
|
МПГ нг
Тип изделия
|
15 мм
Условный проход
|
14,7
Внутренний диаметр d1
|
20,0
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
6,3
Шаг навивки F
|
150
Прочность на разрыв, Н
|
60
Мин. радиус изгиба, мм
|
M: 13500 гр.
Д: 460 мм. Ш: 460 мм. В: 270 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta42812
Артикул
|
МПГ нг
Тип изделия
|
20 мм
Условный проход
|
19,1
Внутренний диаметр d1
|
25,0
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
6,5
Шаг навивки F
|
150
Прочность на разрыв, Н
|
80
Мин. радиус изгиба, мм
|
M: 17800 гр.
Д: 530 мм. Ш: 540 мм. В: 280 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta42813
Артикул
|
МПГ нг
Тип изделия
|
25 мм
Условный проход
|
24,7
Внутренний диаметр d1
|
30,0
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
7,3
Шаг навивки F
|
200
Прочность на разрыв, Н
|
100
Мин. радиус изгиба, мм
|
M: 25500 гр.
Д: 600 мм. Ш: 630 мм. В: 310 мм. Кол- во: 50м.
Упаковка
|
Узнать цену
|
| zeta42814
Артикул
|
МПГ нг
Тип изделия
|
32 мм
Условный проход
|
30,4
Внутренний диаметр d1
|
38,0
Внешний диаметр D2, мм
|
20
Длина бухты, м
|
8,7
Шаг навивки F
|
200
Прочность на разрыв, Н
|
128
Мин. радиус изгиба, мм
|
M: 16300 гр.
Д: 520 мм. Ш: 530 мм. В: 340 мм. Кол- во: 20м.
Упаковка
|
Узнать цену
|
| zeta42815
Артикул
|
МПГ нг
Тип изделия
|
38 мм
Условный проход
|
36,4
Внутренний диаметр d1
|
45,0
Внешний диаметр D2, мм
|
20
Длина бухты, м
|
9,0
Шаг навивки F
|
200
Прочность на разрыв, Н
|
152
Мин. радиус изгиба, мм
|
M: 19500 гр.
Д: 730 мм. Ш: 750 мм. В: 270 мм. Кол- во: 20м.
Упаковка
|
Узнать цену
|
| zeta42816
Артикул
|
МПГ нг
Тип изделия
|
50 мм
Условный проход
|
48,0
Внутренний диаметр d1
|
55,0
Внешний диаметр D2, мм
|
10
Длина бухты, м
|
11,6
Шаг навивки F
|
200
Прочность на разрыв, Н
|
200
Мин. радиус изгиба, мм
|
M: 15900 гр.
Д: 940 мм. Ш: 740 мм. В: 300 мм. Кол- во: 10м.
Упаковка
|
Узнать цену
|
Описание товара

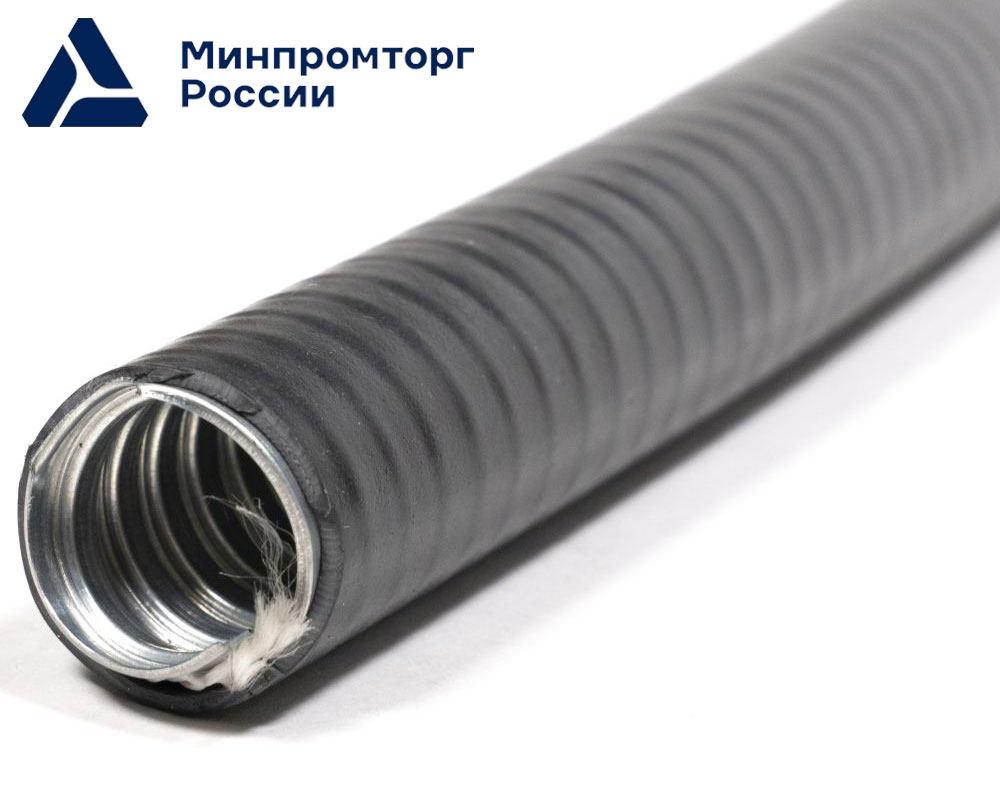

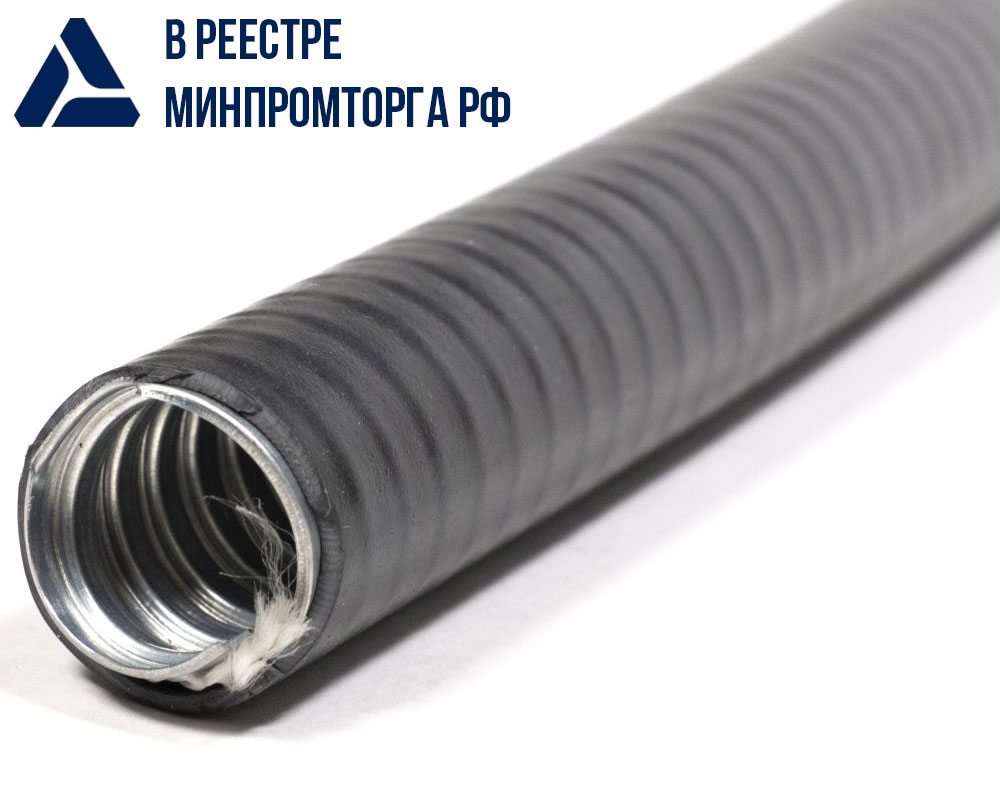

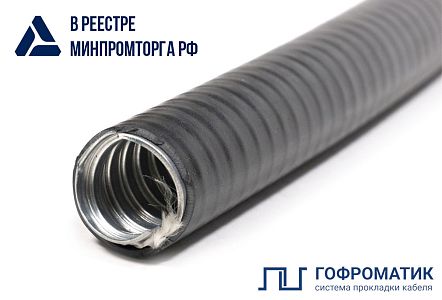

Металлорукав типа МПГ нг – негерметичный металлорукав в толстостенной ПВХ изоляции, изготовленный из металлической оцинкованной ленты, уплотнённый полипропиленовым шнуром, предназначен для механической защиты электрических или информационных кабелей в гибких трубных системах прокладки кабеля.
Металлорукав МПГ нг является гибкой трубой и относится к композитной гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты.
При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ома по ГОСТ Р МЭК 61386.22-2014.
