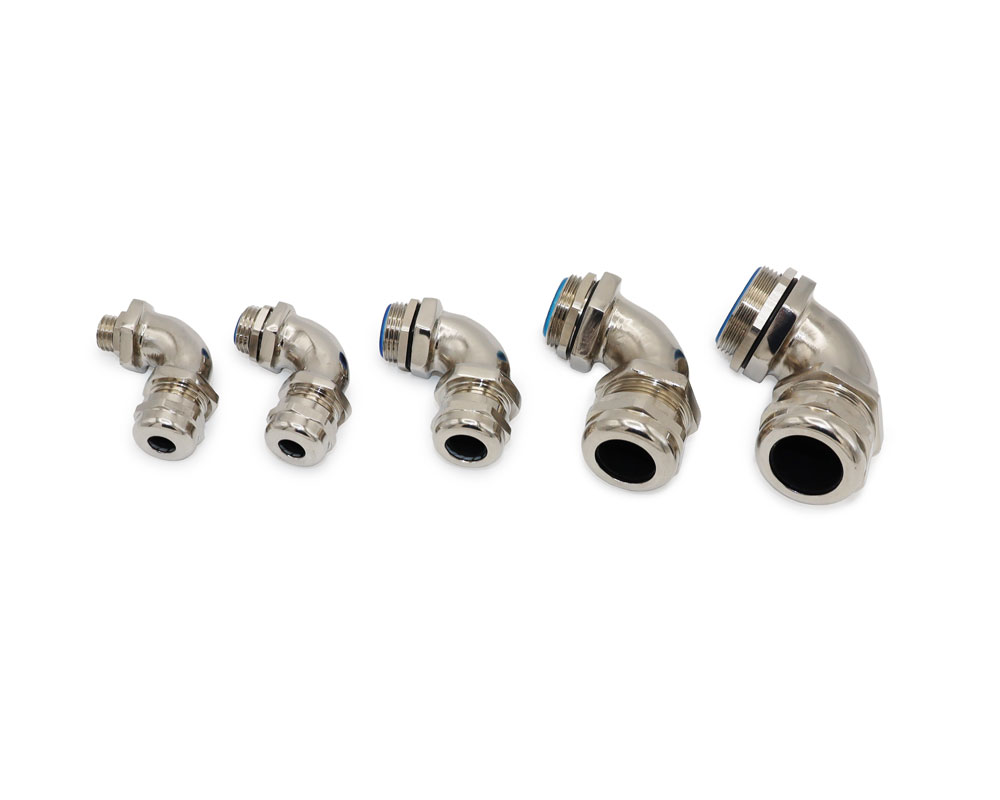

Кабельные вводы 90 градусов серии ВК90-ЛР-М
Кабельные вводы 90 градусов серии ВК90-ЛР-М
| Вид изделия | Кабельный ввод 90 градусов |
| Температура эксплуатации | от -40 °С до +100 °С |
| Материал уплотнителя | Резина маслостойкая |
| Степeнь IP | IP66/IP67/IP68 |
| Климатическое исполнение | УТ 1, 5 |
| Изготавливается по | ТУ 27.33.13.130-055-99856433-2023 |
| Материал | Никелированная латунь |
| Бренд | ГОФРОМАТИК |
Описание

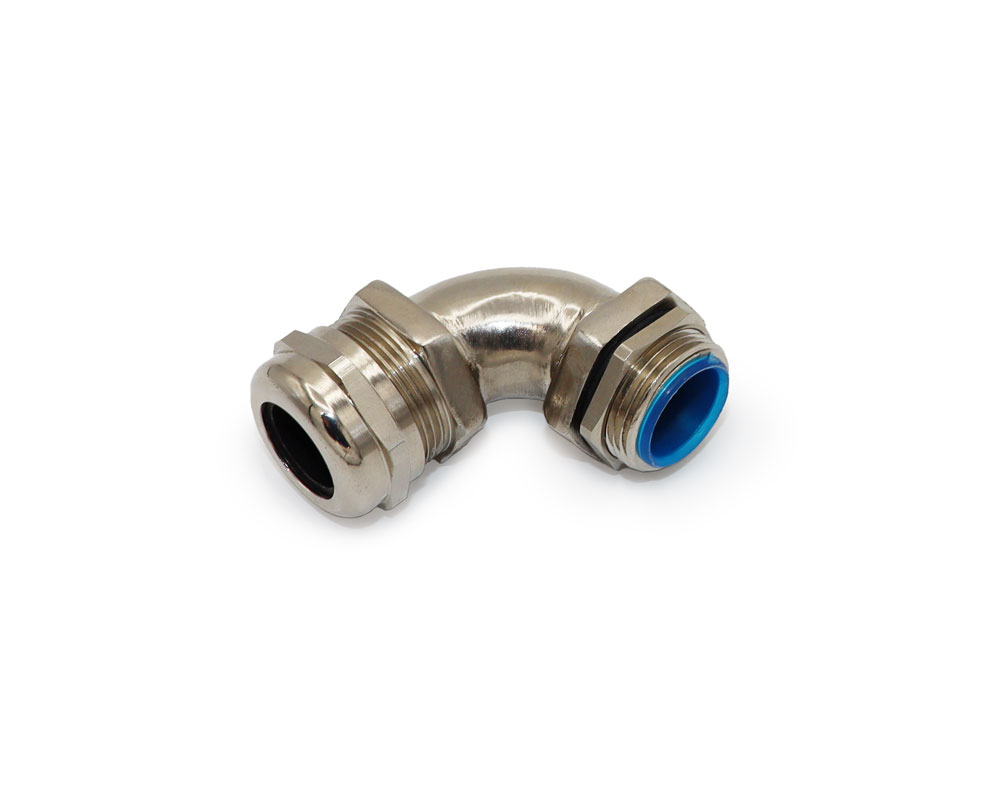

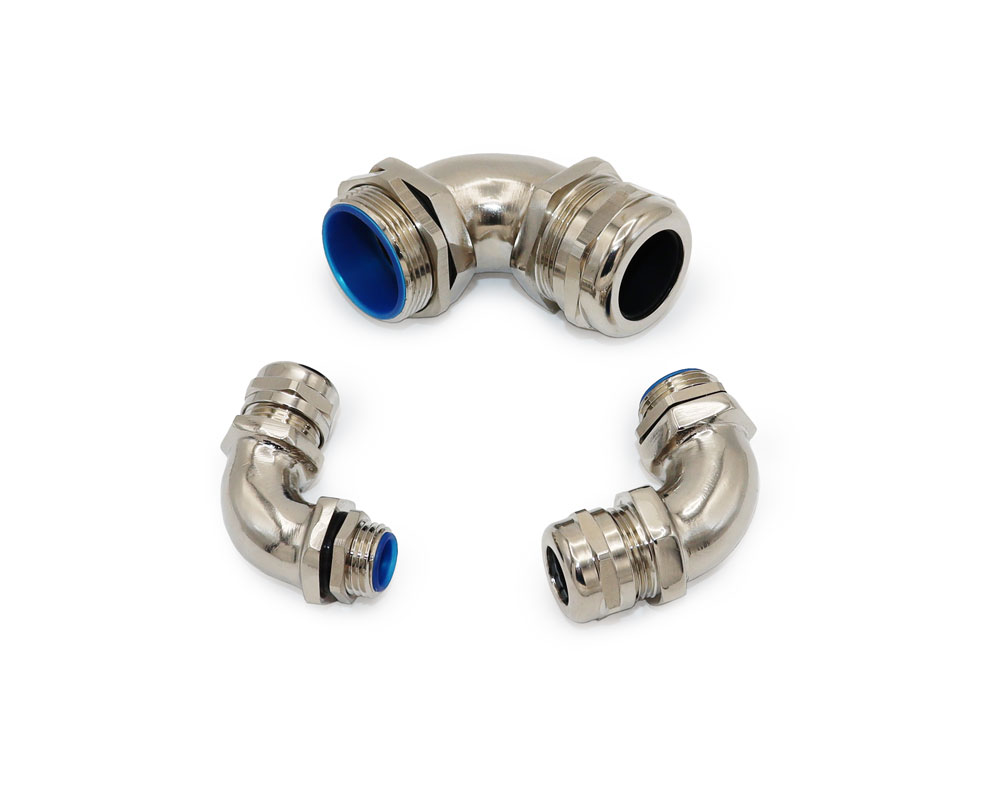

Кабельный ввод ВК90 латунный предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование под прямым углом с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода.
Применение:

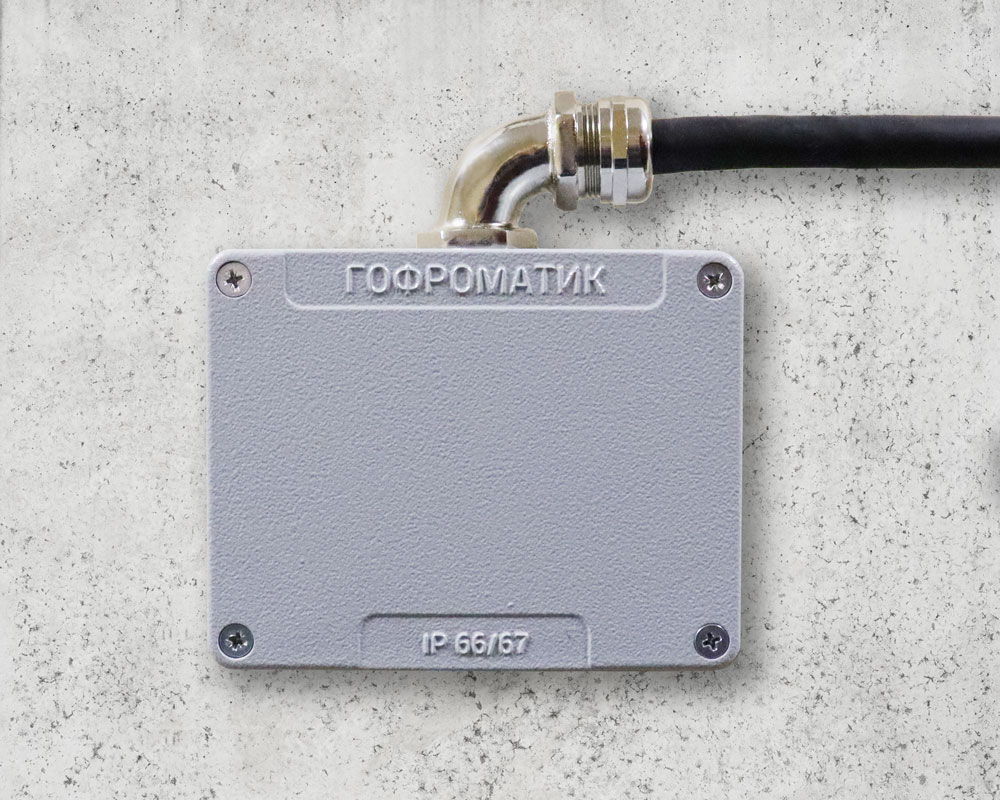

Монтажа в ограниченном пространстве и ввода кабеля под прямым углом в корпус оборудования.
Преимущества:
- Метрическая резьба
- Уплотнитель состоит из маслостойкой резины
- Ввод кабеля в ограниченном пространстве
- Надежная защита от влаги и пыли

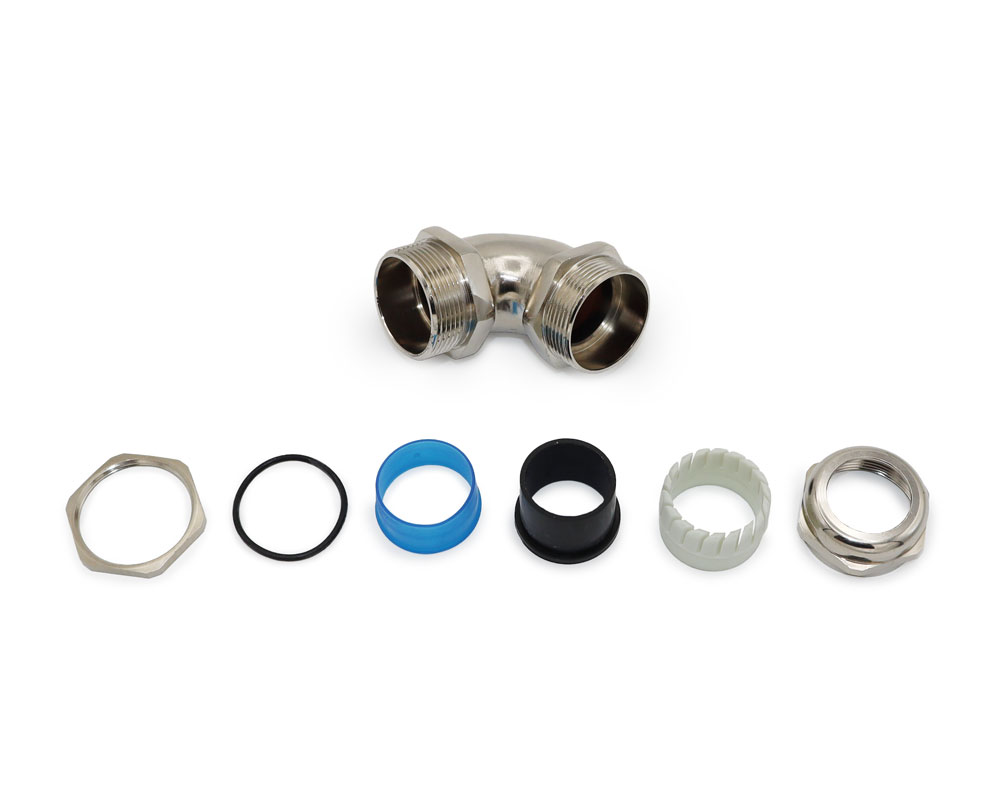

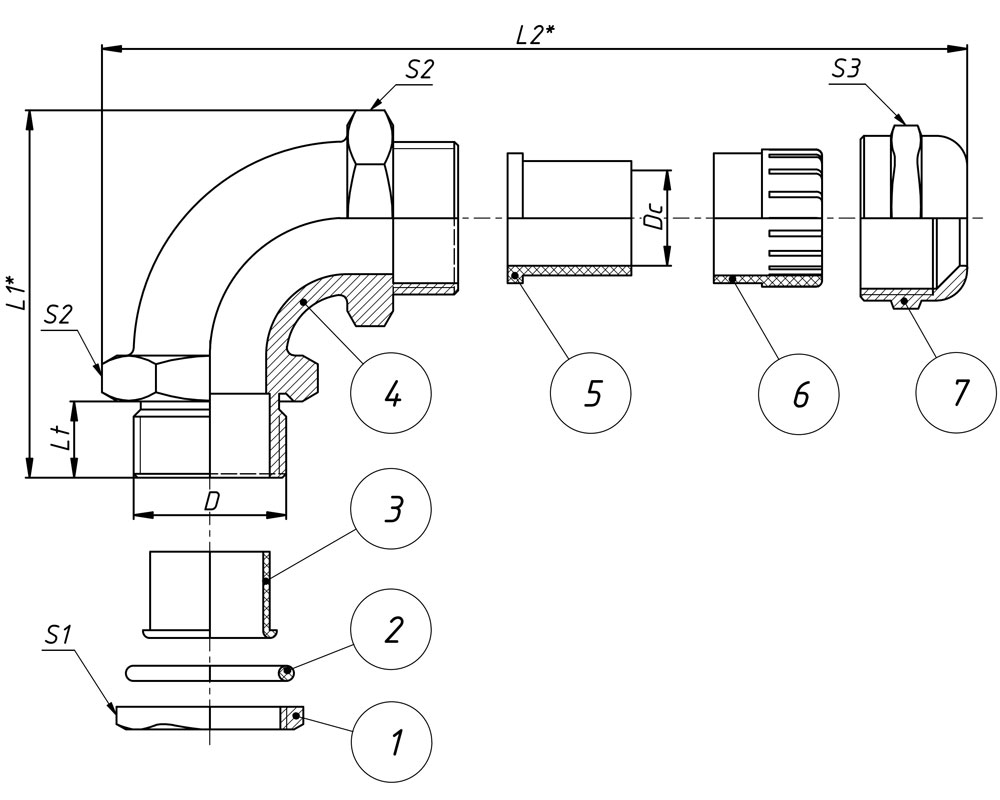

Состав комплекта:
- гайка плоская (1) – 1 шт.;
- уплотнение тороидальное (2) – 1 шт.;
- втулка защитная (3) - 1 шт.;
- корпус (4) – 1 шт.;
- уплотнительная втулка (5) – 1 шт.;
- лепестковый зажим (6) - 1 шт.;
- накидная гайка (7) – 1 шт.
BIM и 3D модели
Документы
Описание
Модели для этого раздела уточняются.
Документы уточняются.
Кабельный ввод ВК90 латунный предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование под прямым углом с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода.
Применение:
Монтажа в ограниченном пространстве и ввода кабеля под прямым углом в корпус оборудования.
Преимущества:
- Метрическая резьба
- Уплотнитель состоит из маслостойкой резины
- Ввод кабеля в ограниченном пространстве
- Надежная защита от влаги и пыли
Состав комплекта:
- гайка плоская (1) – 1 шт.;
- уплотнение тороидальное (2) – 1 шт.;
- втулка защитная (3) - 1 шт.;
- корпус (4) – 1 шт.;
- уплотнительная втулка (5) – 1 шт.;
- лепестковый зажим (6) - 1 шт.;
- накидная гайка (7) – 1 шт.
|
Артикул |
Тип изделия |
Типоразмер резьбы D, мм |
Диапазон диаметров кабеля Dc, мм |
Размеры, мм |
Упаковка |
Узнать цену |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Lt |
L1* |
L2* |
S1 |
S2 |
S3 |
||||||
|
Артикул
|
Тип изделия
|
М12х1,5 Типоразмер резьбы D, мм
|
4-8 Диапазон диаметров кабеля Dc, мм
|
10 Размер Lt
|
45 Размер L1*
|
55 Размер L2*
|
14 Размер S1
|
22 Размер S2
|
20 Размер S3
|
По запросу
Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М16х1,5 Типоразмер резьбы D, мм
|
4-8 Диапазон диаметров кабеля Dc, мм
|
10 Размер Lt
|
45 Размер L1*
|
55 Размер L2*
|
18 Размер S1
|
22 Размер S2
|
20 Размер S3
|
По запросу
Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М20х1,5 Типоразмер резьбы D, мм
|
6-12 Диапазон диаметров кабеля Dc, мм
|
10 Размер Lt
|
48 Размер L1*
|
58 Размер L2*
|
22 Размер S1
|
25 Размер S2
|
22 Размер S3
|
87 гр. 0.07 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М25х1,5 Типоразмер резьбы D, мм
|
13-18 Диапазон диаметров кабеля Dc, мм
|
10 Размер Lt
|
55 Размер L1*
|
68 Размер L2*
|
27 Размер S1
|
30 Размер S2
|
30 Размер S3
|
По запросу
Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М32х1,5 Типоразмер резьбы D, мм
|
15-22 Диапазон диаметров кабеля Dc, мм
|
12 Размер Lt
|
60 Размер L1*
|
71 Размер L2*
|
35 Размер S1
|
34 Размер S2
|
34 Размер S3
|
По запросу
Упаковка
|
?
Цена
|
- Типоразмер резьбы D, мм
- М12х1,5
- Диапазон диаметров кабеля Dc, мм
- 4-8
- Размер Lt
- 10
- Размер L1*
- 45
- Размер L2*
- 55
- Размер S1
- 14
- Размер S2
- 22
- Размер S3
- 20
- Упаковка
- По запросу
- Типоразмер резьбы D, мм
- М16х1,5
- Диапазон диаметров кабеля Dc, мм
- 4-8
- Размер Lt
- 10
- Размер L1*
- 45
- Размер L2*
- 55
- Размер S1
- 18
- Размер S2
- 22
- Размер S3
- 20
- Упаковка
- По запросу
- Типоразмер резьбы D, мм
- М20х1,5
- Диапазон диаметров кабеля Dc, мм
- 6-12
- Размер Lt
- 10
- Размер L1*
- 48
- Размер L2*
- 58
- Размер S1
- 22
- Размер S2
- 25
- Размер S3
- 22
- Упаковка
-
87 гр.
0.07 см³
1шт
- Типоразмер резьбы D, мм
- М25х1,5
- Диапазон диаметров кабеля Dc, мм
- 13-18
- Размер Lt
- 10
- Размер L1*
- 55
- Размер L2*
- 68
- Размер S1
- 27
- Размер S2
- 30
- Размер S3
- 30
- Упаковка
- По запросу
- Типоразмер резьбы D, мм
- М32х1,5
- Диапазон диаметров кабеля Dc, мм
- 15-22
- Размер Lt
- 12
- Размер L1*
- 60
- Размер L2*
- 71
- Размер S1
- 35
- Размер S2
- 34
- Размер S3
- 34
- Упаковка
- По запросу
