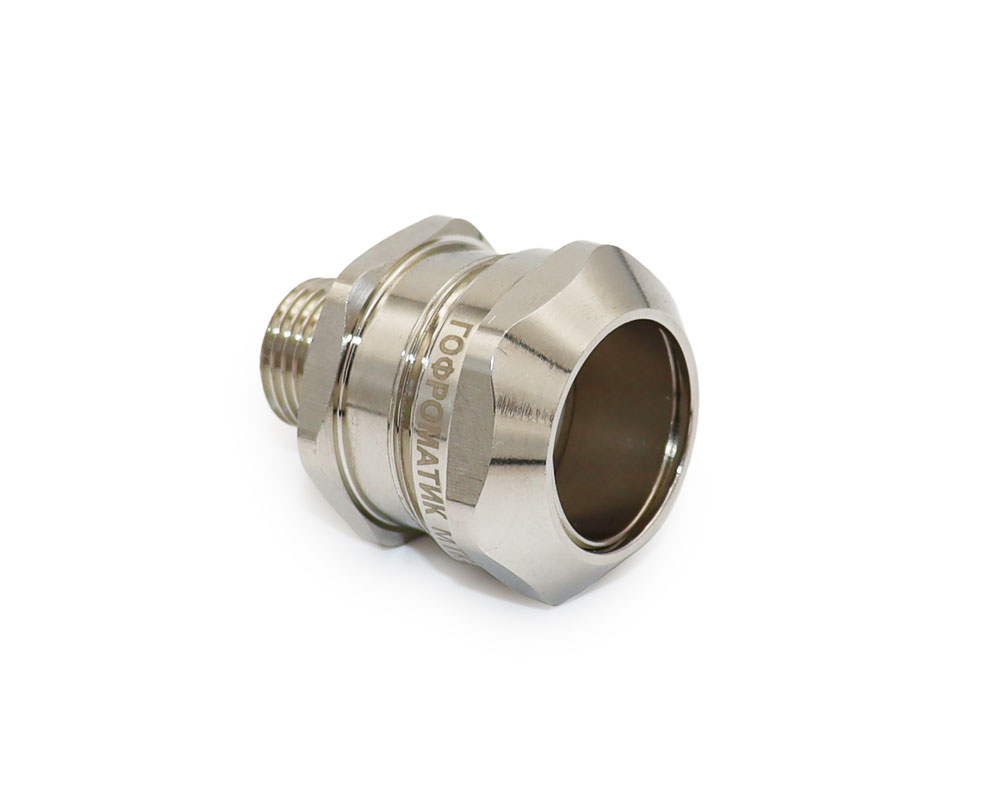

Муфта вводная МТК труба-корпус (с наружной резьбой)
Технические характеристики
 Вид изделия |
Муфта |
 Температура транспортировки, монтажа и эксплуатации |
от -60 до +180 °С |
 Стeпень IP |
IP67 |
 Код классификации по ГОСТ Р МЭК 61386.1-2014 |
044201674202 (с уплотнителем из резины МБС) 045401674202 (с уплотнителем из силикона) |
 Изготавливается по |
ТУ 27.33.13.130-023-99856433-2017 |
 Бренд |
ГОФРОМАТИК |
Для фиксации муфты вводной МТК в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГЗ2 и прокладка фторопластовая ПФ (в комплект поставки не входит)
3D модели
Техническая документация
Размеры
| Артикул | Тип изделия | Условный проход трубы | Длина резьбы Lp / Общая длина L, мм | Тип и размер резьбы D1 | Сертификат | Диапазон наружного диаметра трубы D2, мм | Климатическое исполнение | Размер под ключ, мм | Упаковка | Узнать цену | |
| S1 | S2 | ||||||||||
| Муфты вводные с наружной резьбой МТК латунные (силикон) и температурой эксп.: -60°C ~ 150°C | |||||||||||
| zeta45591
Артикул
|
МТК-ЛС-М16-Т15
Тип изделия
|
15
Условный проход трубы
|
13/42
Длина резьбы Lp / Общая длина L, мм
|
М16х1,5
Тип и размер резьбы D1
|
04ИДЮ128.RU.С01639
Сертификат
|
19,5…22
Диапазон наружного диаметра трубы D2, мм
|
УХЛ 1, 5
Климатическое исполнение
|
30
Размер под ключ S1, мм
|
32
Размер под ключ S2, мм
|
80 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45595
Артикул
|
МТК-ЛС-М20-Т15
Тип изделия
|
15
Условный проход трубы
|
13/42
Длина резьбы Lp / Общая длина L, мм
|
М20х1,5
Тип и размер резьбы D1
|
04ИДЮ128.RU.С01639
Сертификат
|
19,5…22
Диапазон наружного диаметра трубы D2, мм
|
УХЛ 1, 5
Климатическое исполнение
|
30
Размер под ключ S1, мм
|
32
Размер под ключ S2, мм
|
82 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45599
Артикул
|
МТК-ЛС-М20-Т20
Тип изделия
|
20
Условный проход трубы
|
13/45,2
Длина резьбы Lp / Общая длина L, мм
|
М20х1,5
Тип и размер резьбы D1
|
04ИДЮ128.RU.С01639
Сертификат
|
24,5…28
Диапазон наружного диаметра трубы D2, мм
|
УХЛ 1, 5
Климатическое исполнение
|
40
Размер под ключ S1, мм
|
40
Размер под ключ S2, мм
|
133 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45603
Артикул
|
МТК-ЛС-М25-Т20
Тип изделия
|
20
Условный проход трубы
|
15/47,2
Длина резьбы Lp / Общая длина L, мм
|
М25х1,5
Тип и размер резьбы D1
|
04ИДЮ128.RU.С01639
Сертификат
|
24,5…28
Диапазон наружного диаметра трубы D2, мм
|
УХЛ 1, 5
Климатическое исполнение
|
40
Размер под ключ S1, мм
|
40
Размер под ключ S2, мм
|
136 гр. 0.08 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45607
Артикул
|
МТК-ЛС-М25-Т25
Тип изделия
|
25
Условный проход трубы
|
15/47,3
Длина резьбы Lp / Общая длина L, мм
|
М25х1,5
Тип и размер резьбы D1
|
04ИДЮ128.RU.С01639
Сертификат
|
31,4…34,2
Диапазон наружного диаметра трубы D2, мм
|
УХЛ 1, 5
Климатическое исполнение
|
45
Размер под ключ S1, мм
|
50
Размер под ключ S2, мм
|
185 гр. 0.12 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45611
Артикул
|
МТК-ЛС-М32-Т25
Тип изделия
|
25
Условный проход трубы
|
15/47,3
Длина резьбы Lp / Общая длина L, мм
|
М32х1,5
Тип и размер резьбы D1
|
04ИДЮ128.RU.С01639
Сертификат
|
31,4…34,2
Диапазон наружного диаметра трубы D2, мм
|
УХЛ 1, 5
Климатическое исполнение
|
45
Размер под ключ S1, мм
|
50
Размер под ключ S2, мм
|
186 гр. 0.12 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45615
Артикул
|
МТК-ЛС-М32-Т32
Тип изделия
|
32
Условный проход трубы
|
15/49,5
Длина резьбы Lp / Общая длина L, мм
|
М32х1,5
Тип и размер резьбы D1
|
04ИДЮ128.RU.С01639
Сертификат
|
39,5…42,9
Диапазон наружного диаметра трубы D2, мм
|
УХЛ 1, 5
Климатическое исполнение
|
55
Размер под ключ S1, мм
|
57
Размер под ключ S2, мм
|
245 гр. 0.16 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45623
Артикул
|
МТК-ЛС-М40-Т40
Тип изделия
|
40
Условный проход трубы
|
16/51,2
Длина резьбы Lp / Общая длина L, мм
|
М40х1,5
Тип и размер резьбы D1
|
04ИДЮ128.RU.С01639
Сертификат
|
47,9…51,5
Диапазон наружного диаметра трубы D2, мм
|
УХЛ 1, 5
Климатическое исполнение
|
64
Размер под ключ S1, мм
|
68
Размер под ключ S2, мм
|
295 гр. 0.24 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45593
Артикул
|
МТК-НС-М16-Т15
Тип изделия
|
15
Условный проход трубы
|
13/42
Длина резьбы Lp / Общая длина L, мм
|
М16х1,5
Тип и размер резьбы D1
|
04ИДЮ11.RU.С00128
Сертификат
|
19,5…22
Диапазон наружного диаметра трубы D2, мм
|
В 1, 5/ОМ 1, 5
Климатическое исполнение
|
|
32
Размер под ключ S2, мм
|
76 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45597
Артикул
|
МТК-НС-М20-Т15
Тип изделия
|
15
Условный проход трубы
|
13/42
Длина резьбы Lp / Общая длина L, мм
|
М20х1,5
Тип и размер резьбы D1
|
04ИДЮ11.RU.С00128
Сертификат
|
19,5…22
Диапазон наружного диаметра трубы D2, мм
|
В 1, 5/ОМ 1, 5
Климатическое исполнение
|
|
32
Размер под ключ S2, мм
|
78 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45601
Артикул
|
МТК-НС-М20-Т20
Тип изделия
|
20
Условный проход трубы
|
13/45,2
Длина резьбы Lp / Общая длина L, мм
|
М20х1,5
Тип и размер резьбы D1
|
04ИДЮ11.RU.С00128
Сертификат
|
24,5…28
Диапазон наружного диаметра трубы D2, мм
|
В 1, 5/ОМ 1, 5
Климатическое исполнение
|
|
40
Размер под ключ S2, мм
|
12.84 кг. 0.72 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45605
Артикул
|
МТК-НС-М25-Т20
Тип изделия
|
20
Условный проход трубы
|
15/47,2
Длина резьбы Lp / Общая длина L, мм
|
М25х1,5
Тип и размер резьбы D1
|
04ИДЮ11.RU.С00128
Сертификат
|
24,5…28
Диапазон наружного диаметра трубы D2, мм
|
В 1, 5/ОМ 1, 5
Климатическое исполнение
|
|
40
Размер под ключ S2, мм
|
13.12 кг. 0.75 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45609
Артикул
|
МТК-НС-М25-Т25
Тип изделия
|
25
Условный проход трубы
|
15/47,3
Длина резьбы Lp / Общая длина L, мм
|
М25х1,5
Тип и размер резьбы D1
|
04ИДЮ11.RU.С00128
Сертификат
|
31,4…34,2
Диапазон наружного диаметра трубы D2, мм
|
В 1, 5/ОМ 1, 5
Климатическое исполнение
|
|
50
Размер под ключ S2, мм
|
175 гр. 0.12 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45613
Артикул
|
МТК-НС-М32-Т25
Тип изделия
|
25
Условный проход трубы
|
15/47,3
Длина резьбы Lp / Общая длина L, мм
|
М32х1,5
Тип и размер резьбы D1
|
04ИДЮ11.RU.С00128
Сертификат
|
31,4…34,2
Диапазон наружного диаметра трубы D2, мм
|
В 1, 5/ОМ 1, 5
Климатическое исполнение
|
|
50
Размер под ключ S2, мм
|
177 гр. 0.12 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45617
Артикул
|
МТК-НС-М32-Т32
Тип изделия
|
32
Условный проход трубы
|
15/49,5
Длина резьбы Lp / Общая длина L, мм
|
М32х1,5
Тип и размер резьбы D1
|
04ИДЮ11.RU.С00128
Сертификат
|
39,5…42,9
Диапазон наружного диаметра трубы D2, мм
|
В 1, 5/ОМ 1, 5
Климатическое исполнение
|
|
60
Размер под ключ S2, мм
|
23.51 кг. 1.8 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45621
Артикул
|
МТК-НС-М40-Т32
Тип изделия
|
32
Условный проход трубы
|
16/50,5
Длина резьбы Lp / Общая длина L, мм
|
М40х1,5
Тип и размер резьбы D1
|
04ИДЮ11.RU.С00128
Сертификат
|
39,5…42,9
Диапазон наружного диаметра трубы D2, мм
|
В 1, 5/ОМ 1, 5
Климатическое исполнение
|
|
60
Размер под ключ S2, мм
|
23.71 кг. 1.84 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45625
Артикул
|
МТК-НС-М40-Т40
Тип изделия
|
40
Условный проход трубы
|
16/51,2
Длина резьбы Lp / Общая длина L, мм
|
М40х1,5
Тип и размер резьбы D1
|
04ИДЮ11.RU.С00128
Сертификат
|
47,9…51,5
Диапазон наружного диаметра трубы D2, мм
|
В 1, 5/ОМ 1, 5
Климатическое исполнение
|
|
68
Размер под ключ S2, мм
|
28.23 кг. 2.36 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45629
Артикул
|
МТК-НС-М50-Т40
Тип изделия
|
40
Условный проход трубы
|
18/53,2
Длина резьбы Lp / Общая длина L, мм
|
М50х1,5
Тип и размер резьбы D1
|
04ИДЮ11.RU.С00128
Сертификат
|
47,9…51,5
Диапазон наружного диаметра трубы D2, мм
|
В 1, 5/ОМ 1, 5
Климатическое исполнение
|
|
68
Размер под ключ S2, мм
|
28.57 кг. 2.45 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45633
Артикул
|
МТК-НС-G3/8-Т15
Тип изделия
|
15
Условный проход трубы
|
13/42
Длина резьбы Lp / Общая длина L, мм
|
G3/8
Тип и размер резьбы D1
|
04ИДЮ11.RU.С00128
Сертификат
|
19,5…22
Диапазон наружного диаметра трубы D2, мм
|
В 1, 5/ОМ 1, 5
Климатическое исполнение
|
|
32
Размер под ключ S2, мм
|
7.96 кг. 0.43 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45637
Артикул
|
МТК-НС-G1/2-Т15
Тип изделия
|
15
Условный проход трубы
|
13/42
Длина резьбы Lp / Общая длина L, мм
|
G1/2
Тип и размер резьбы D1
|
04ИДЮ11.RU.С00128
Сертификат
|
19,5…22
Диапазон наружного диаметра трубы D2, мм
|
В 1, 5/ОМ 1, 5
Климатическое исполнение
|
|
32
Размер под ключ S2, мм
|
8.18 кг. 0.43 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45641
Артикул
|
МТК-НС-G1/2-Т20
Тип изделия
|
20
Условный проход трубы
|
13/45,2
Длина резьбы Lp / Общая длина L, мм
|
G1/2
Тип и размер резьбы D1
|
04ИДЮ11.RU.С00128
Сертификат
|
24,5…28
Диапазон наружного диаметра трубы D2, мм
|
В 1, 5/ОМ 1, 5
Климатическое исполнение
|
|
40
Размер под ключ S2, мм
|
13.08 кг. 0.72 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45645
Артикул
|
МТК-НС-G3/4-Т20
Тип изделия
|
20
Условный проход трубы
|
15/47,2
Длина резьбы Lp / Общая длина L, мм
|
G3/4
Тип и размер резьбы D1
|
04ИДЮ11.RU.С00128
Сертификат
|
24,5…28
Диапазон наружного диаметра трубы D2, мм
|
В 1, 5/ОМ 1, 5
Климатическое исполнение
|
|
40
Размер под ключ S2, мм
|
13.66 кг. 0.75 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45649
Артикул
|
МТК-НС-G3/4-Т25
Тип изделия
|
25
Условный проход трубы
|
15/47,3
Длина резьбы Lp / Общая длина L, мм
|
G3/4
Тип и размер резьбы D1
|
04ИДЮ11.RU.С00128
Сертификат
|
31,4…34,2
Диапазон наружного диаметра трубы D2, мм
|
В 1, 5/ОМ 1, 5
Климатическое исполнение
|
|
50
Размер под ключ S2, мм
|
18.28 кг. 1.18 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45653
Артикул
|
МТК-НС-G1-Т25
Тип изделия
|
25
Условный проход трубы
|
15/47,3
Длина резьбы Lp / Общая длина L, мм
|
G1 1/2
Тип и размер резьбы D1
|
04ИДЮ11.RU.С00128
Сертификат
|
31,4…34,2
Диапазон наружного диаметра трубы D2, мм
|
В 1, 5/ОМ 1, 5
Климатическое исполнение
|
|
50
Размер под ключ S2, мм
|
18.88 кг. 1.18 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45657
Артикул
|
МТК-НС-G1-Т32
Тип изделия
|
32
Условный проход трубы
|
15/49,5
Длина резьбы Lp / Общая длина L, мм
|
G1 1/2
Тип и размер резьбы D1
|
04ИДЮ11.RU.С00128
Сертификат
|
39,5…42,9
Диапазон наружного диаметра трубы D2, мм
|
В 1, 5/ОМ 1, 5
Климатическое исполнение
|
|
60
Размер под ключ S2, мм
|
24.52 кг. 1.8 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45661
Артикул
|
МТК-НС-G1 1/4-Т32
Тип изделия
|
32
Условный проход трубы
|
16/50,5
Длина резьбы Lp / Общая длина L, мм
|
G1 1/4
Тип и размер резьбы D1
|
04ИДЮ11.RU.С00128
Сертификат
|
39,5…42,9
Диапазон наружного диаметра трубы D2, мм
|
В 1, 5/ОМ 1, 5
Климатическое исполнение
|
|
60
Размер под ключ S2, мм
|
25.21 кг. 1.84 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45665
Артикул
|
МТК-НС-G1 1/4-Т40
Тип изделия
|
40
Условный проход трубы
|
16/51,2
Длина резьбы Lp / Общая длина L, мм
|
G1 1/4
Тип и размер резьбы D1
|
04ИДЮ11.RU.С00128
Сертификат
|
47,9…51,5
Диапазон наружного диаметра трубы D2, мм
|
В 1, 5/ОМ 1, 5
Климатическое исполнение
|
|
68
Размер под ключ S2, мм
|
29.75 кг. 2.36 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45669
Артикул
|
МТК-НС-G1 1/2-Т40
Тип изделия
|
40
Условный проход трубы
|
18/53,2
Длина резьбы Lp / Общая длина L, мм
|
G1 1/2
Тип и размер резьбы D1
|
04ИДЮ11.RU.С00128
Сертификат
|
47,9…51,5
Диапазон наружного диаметра трубы D2, мм
|
В 1, 5/ОМ 1, 5
Климатическое исполнение
|
|
68
Размер под ключ S2, мм
|
30.71 кг. 2.45 см³ 10шт
Упаковка
|
Узнать цену
|
Описание товара
Муфты вводные труба-корпус с наружной присоединительной резьбой МТК изготавливаемые из никелированной латуни или нержавеющей стали, предназначены для ввода металлической трубы в оболочки электротехнических устройств (корпуса, ящики, коробки).
Муфты обладают повышенной степенью защиты - IP 67 и производятся с двумя видами уплотнений: силикон или резины МБС (на выбор заказчика). Фиксация трубы обеспечивается цанговым зажимом. Муфты МТК изготавливаются с метрической «М», цилиндрической «G» в соответствии с ГОСТ.
Муфты МТК устойчивы к воздействию кислот, щелочей, морскому климату, фенолам, спиртам, фреонам, антифризам, растворам солей. Возможна эксплуатация в солёной морской и пресной воде.
Расшифровка обозначения элемента:
Состав комплекта:
- 1. Корпус.
- 2. Уплотнитель трубы.
- 3. Антифрикционное кольцо.
- 4. Цанговое зажимное кольцо.
- 5. Накидная гайка.
